Общие сведения:
Trema Set Shield - это плата расширения, которая упрощает процесс подключения модулей к Arduino. Используя эту плату Вы можете создавать устройства без проводов. Усиленные разъемы, предназначенные для установки Trema модулей, обладают увеличенным сроком службы и обеспечивают надёжное электрическое соединение контактов. Для жесткой фиксации модулей на плате, можно воспользоваться нейлоновыми стойками с винтами, которые идут в комплекте с Trema Set Shield.
Видео:
Подключение:

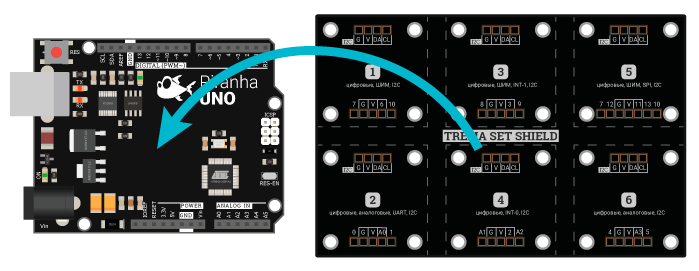

Модуль Trema Set Shield устанавливается поверх платы Arduino.
Питание:
Напряжение питания модулей 5 В постоянного тока (выводы «V» - VCC и «G» - GND колодок) берётся с вывода 5V и GND Arduino. Схемы подключения модулей по типам используемых ими аппаратных ресурсов Arduino:
Подробнее о Trema Set Shield:

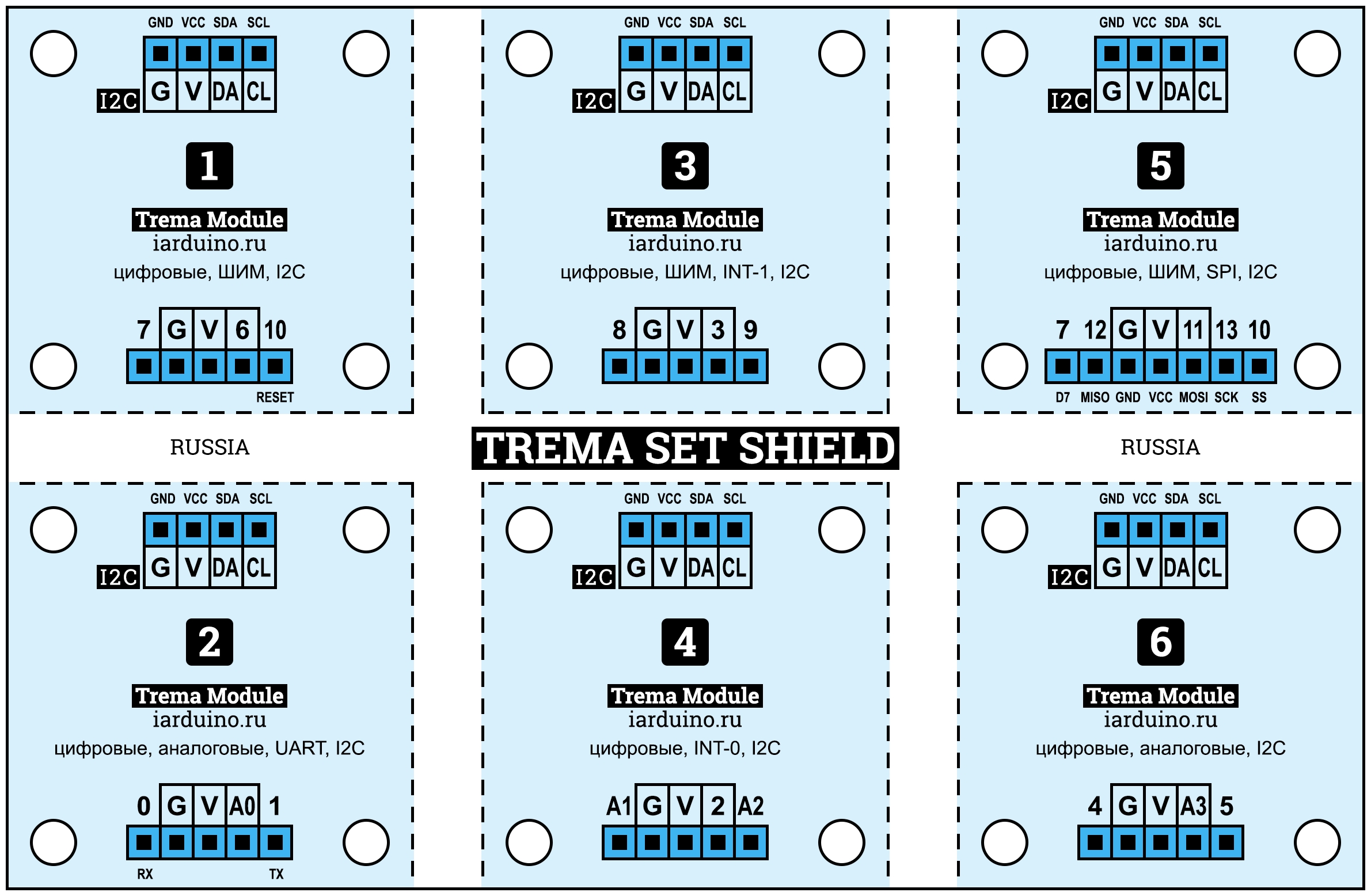

Trema Set Shield имеет 6 секций для установки Trema модулей v2.0. Верхняя колодка каждой секции предназначена для подключения модулей к шине I2C (все 6 модулей установленных на плате могут быть подключены к одной шине I2C). Нижняя колодка каждой секции предназначена для подключения модулей к различным цифровым или аналоговым выводам Arduino (номера выводов Arduino указаны рядом с колодкой). В центре каждой секции написано, какие именно Trema-модули можно устанавливать на данную секцию. Наличие всего двух колодок в секции, не позволит Вам неправильно установить модуль, т.к. при неправильном подключении он будет смещён относительно разметки своей секции.
- Если на модуле написано «I2C», то он подключается к верхней колодке любой секции, иначе, подключается к нижней колодке секции.
- Если на модуле 3 вывода («G»,«V»,«S»), то он подключается к центральным выводам нижней колодки секции («G», «V», «номер»).
- В центре каждой секции Trema Set Shield написано какие именно модули на неё можно устанавливать.
- В разделе «Подключение» описаний Trema модулей v2.0 указано к каким секциям и колодкам Trema Set Shield можно подключать данные модули.
- Схема подключения цифровых модулей с колодкой на 3 вывода / на 5 выводов.
- Схема подключения аналоговых модулей с колодкой на 3 вывода / на 5 выводов.
- Схема подключения модулей использующих ШИМ с колодкой на 3 вывода / на 5 выводов.
- Схема подключения модулей использующих прерывания, с колодкой на 3 вывода / на 5 выводов.
- Схема подключения модулей использующих шину I2C.
- Схема подключения модулей использующих шину SPI.
- Схема подключения модулей использующих шину UART.
- Схема подключения модулей использующих вывод RESET.
- Схема подключения модуля джойстика.
Trema Set Shield устанавливается на Arduino, а модули подключаются к колодкам Trema Set Shield без использования проводов.
Применение:
- Создание многомодульных проектов на одной платформе без проводов.
