Trema Set Shield. Подключение аналоговых модулей с 3 выводами

Схема подключения аналоговых модулей с 3 выводами к Trema Set Shield:

Аналоговые Trema модули можно отличить по наличию буквы «A» (Analog) рядом с колодкой выводов.

Аналоговые Trema модули с колодкой из 3 выводов можно подключать к центральным выводам нижней колодки 2 или 6 секции Trema Set Shield:

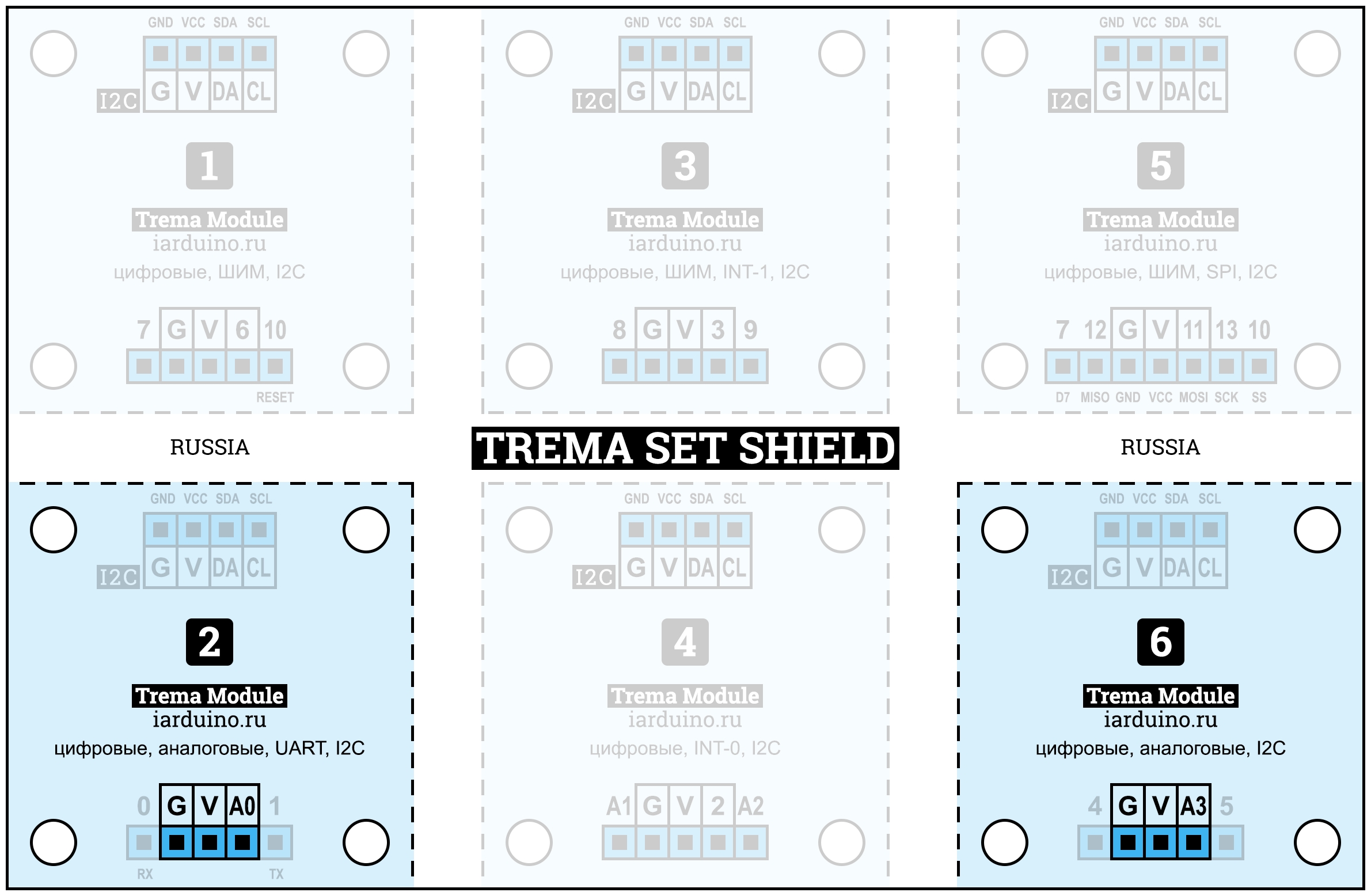

Схема подключения аналоговых модулей с 3 выводами к Trema Set Shield
