Trema Set Shield. Подключение модуля с 3 выводами использующего ШИМ

Схема подключения модулей с 3 выводами использующими ШИМ к Trema Set Shield:

ШИМ используют цифровые Trema модули, которые можно отличить по наличию буквы «D» (Digital) рядом с колодкой выводов. О том что на модули можно подавать сигнал ШИМ указано в описании этих модулей.

Trema модули с колодкой из 3 выводов, использующие ШИМ, можно подключать к центральным выводам нижней колодки любой нечётной секции Trema Set Shield:

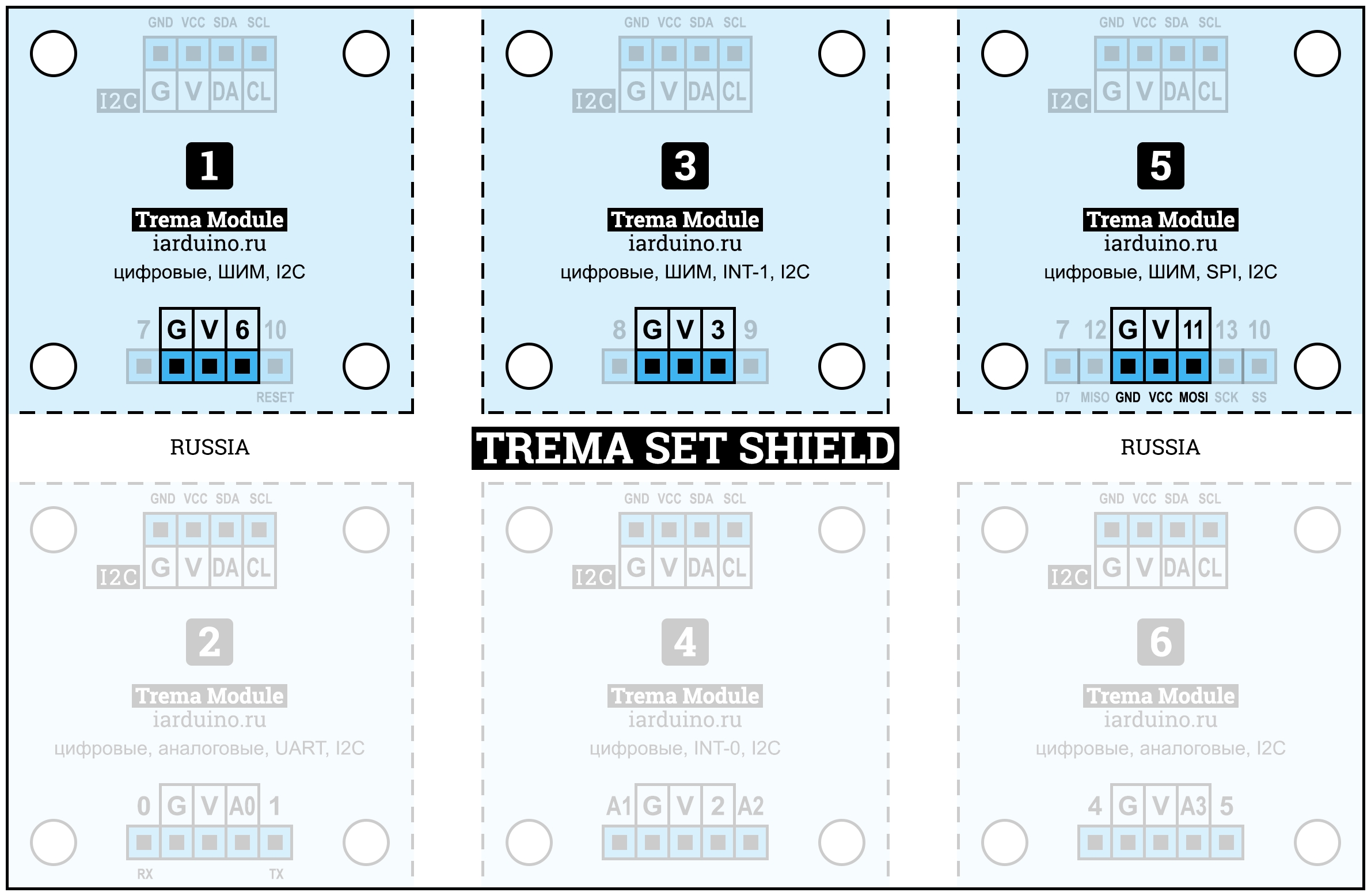

Схема подключения модулей с 3 выводами использующими ШИМ к Trema Set Shield
