Trema Set Shield. Подключение цифровых модулей с 3 выводами

Схема подключения цифровых модулей с 3 выводами к Trema Set Shield:

Цифровые Trema модули можно отличить по наличию буквы «D» (Digital) рядом с колодкой выводов.

Цифровые Trema модули с колодкой из 3 выводов можно подключать к центральным выводам нижней колодки любой секции Trema Set Shield:

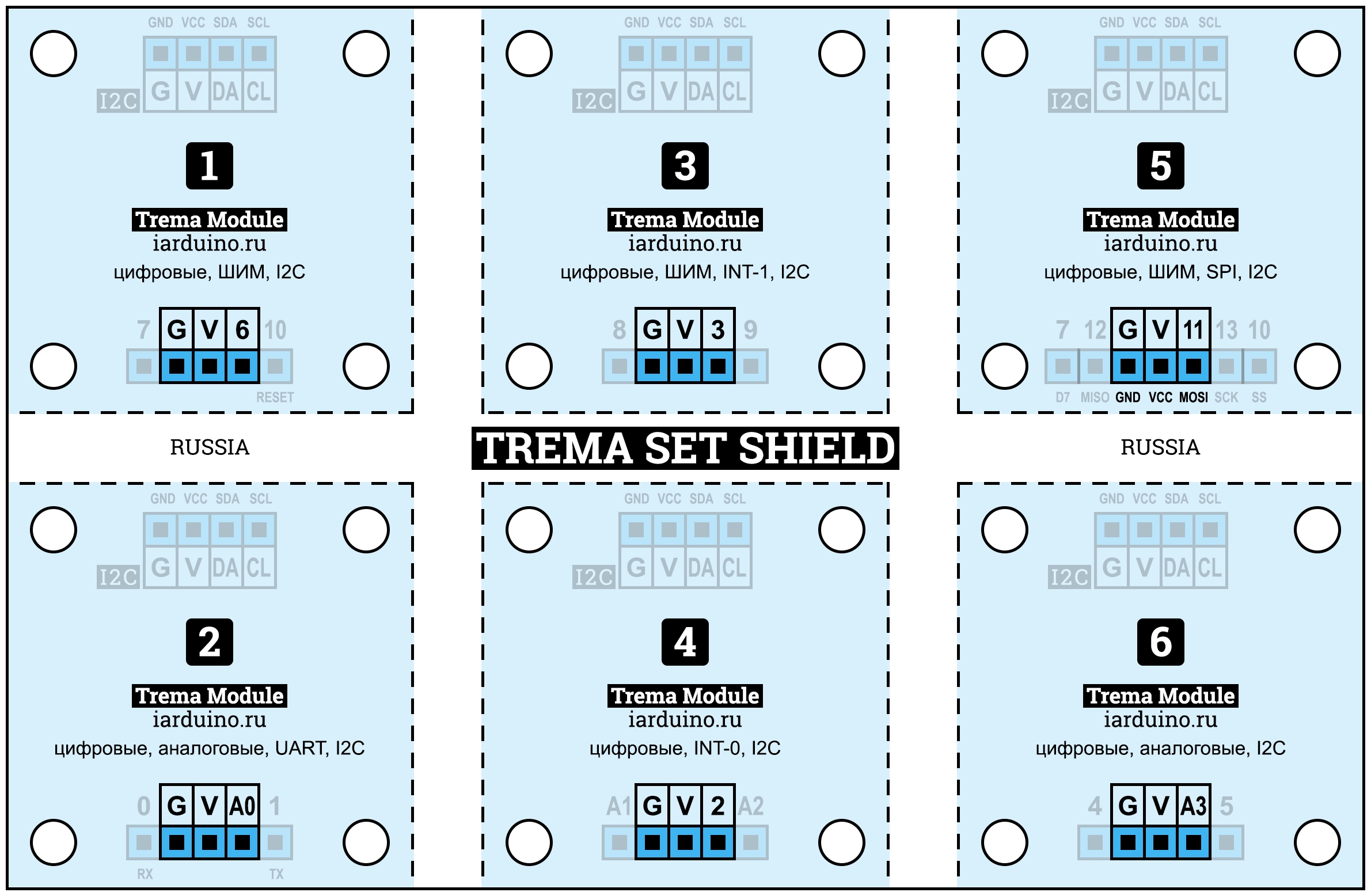

Схема подключения цифровых модулей с 3 выводами к Trema Set Shield
