Trema Set Shield. Подключение модуля с 5 выводами использующего ШИМ

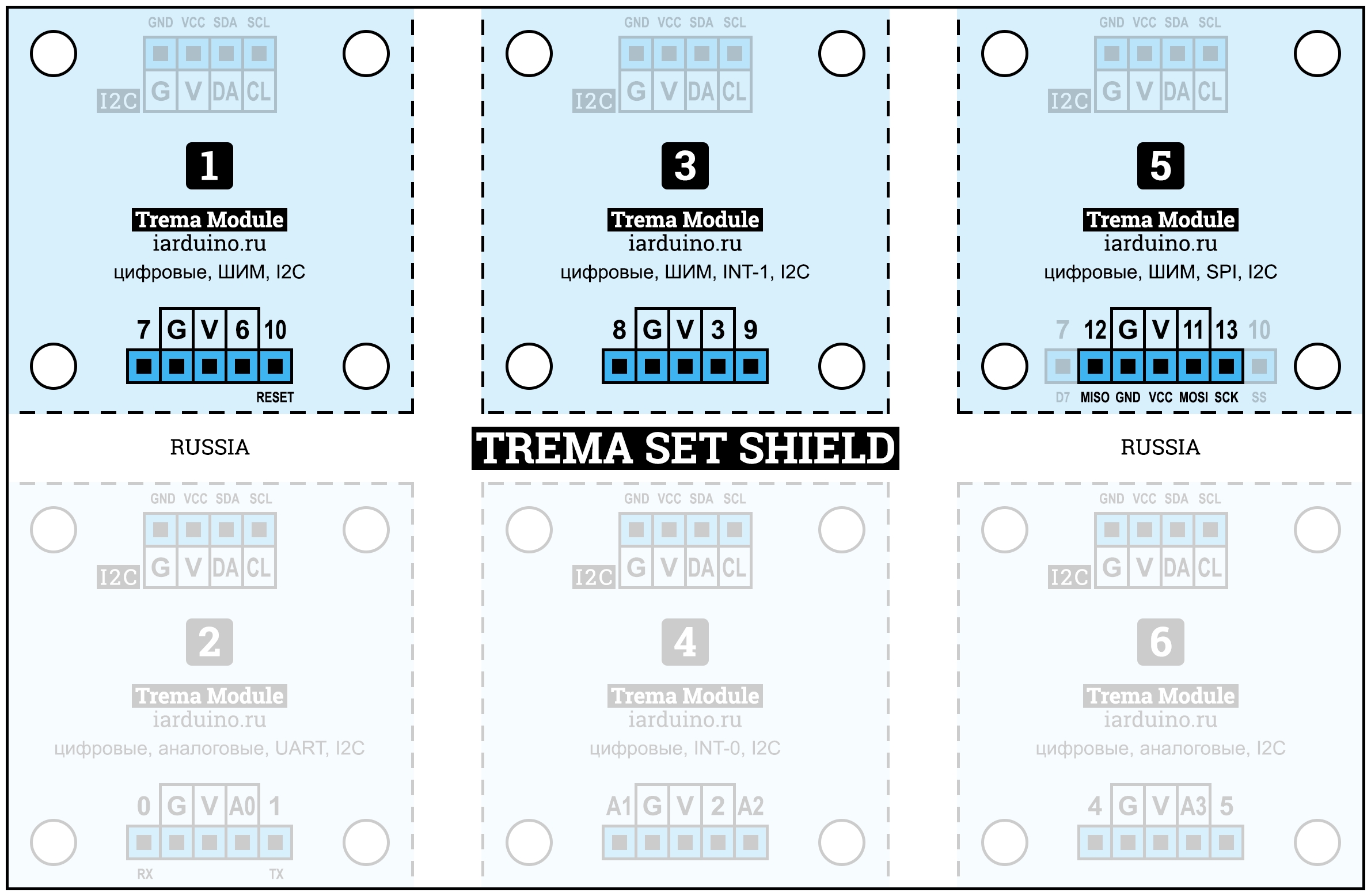

Схема подключения модулей с 5 выводами использующими ШИМ к Trema Set Shield:

ШИМ используют цифровые Trema модули, которые можно отличить по наличию буквы «D» (Digital) рядом с колодкой выводов. О том что на модули можно подавать сигнал ШИМ указано в описании этих модулей.

Trema модули с колодкой из 5 выводов, использующие ШИМ, можно подключать к нижней колодке любой нечётной секции Trema Set Shield:

Схема подключения модулей с 5 выводами использующими ШИМ к Trema Set Shield
