Trema Set Shield. Подключение модуля по шине UART

Схема подключения модулей к Trema Set Shield по шине UART:

Trema модули подключаемые по шине UART можно отличить по наличию надписи «UART» или «Serial» рядом с колодкой из 5 выводов.

Схема подключения модуля зависит от выбранной Вами шины UART (программная или аппаратная).

При выборе аппаратной шины UART модуль подключается к нижней колодке 2 секции Trema Set Shield:

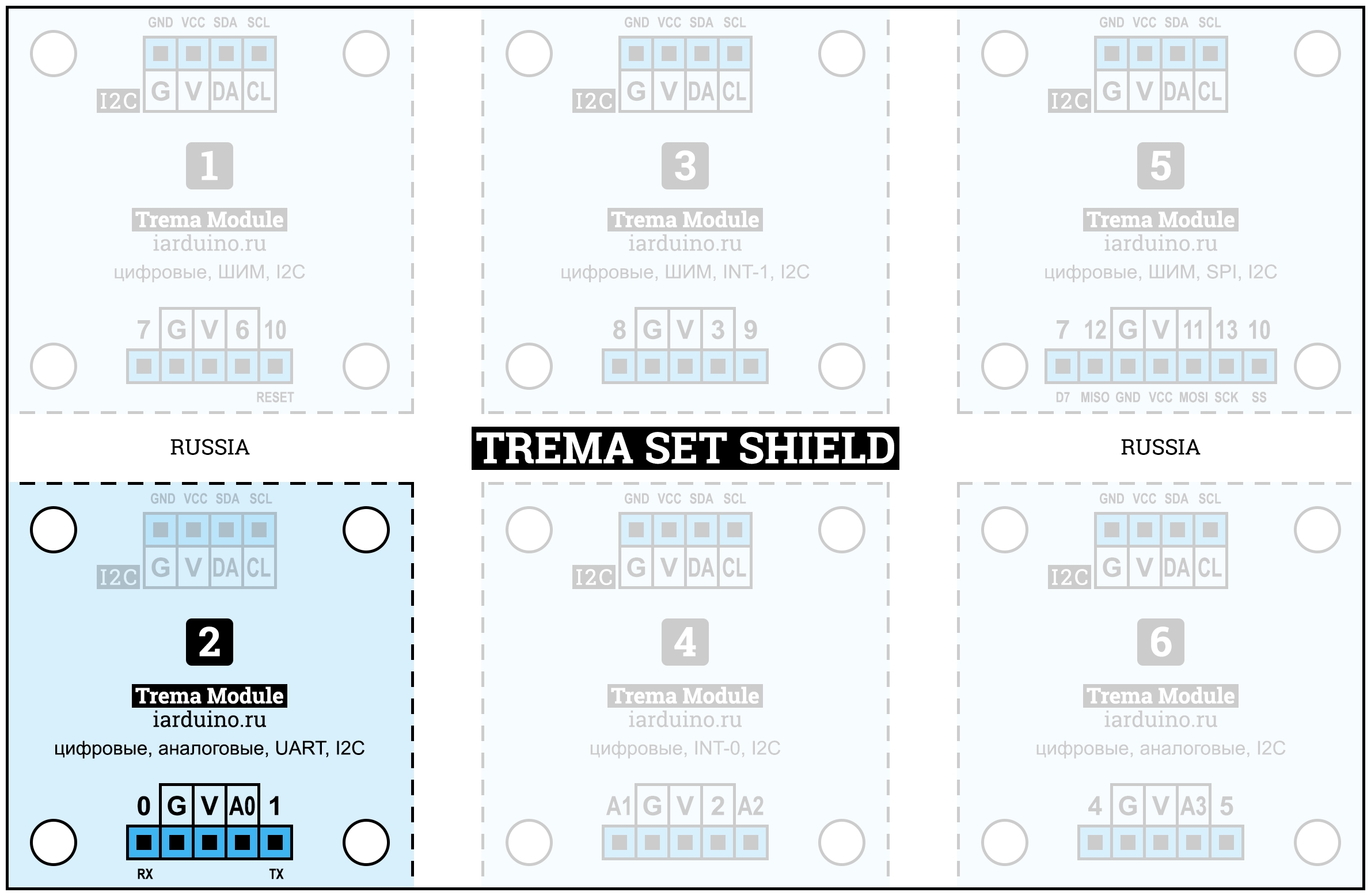

Схема подключения модулей к Trema Set Shield по аппаратной шине UART

При выборе программной шины UART модуль подключается к нижней колодке любой секции Trema Set Shield:

Схема подключения модулей к Trema Set Shield по программной шине UART
