Trema Set Shield. Подключение модуля с выводом reset

Схема подключения Trema модуля с выводом Reset к плате Trema Set Shield:

Trema модуль с выводом Reset имеет колодку из 5 выводов и подключается к нижней колодке 1 секции Trema Set Shield:

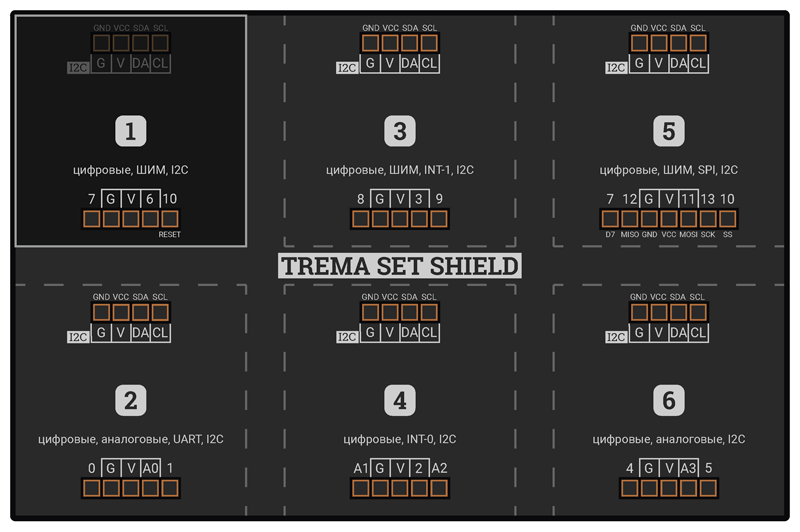

Схема подключения Trema модуля с выводом Reset к плате Trema Set Shield

Для работы вывода Reset в первой секции Trema Set Shield, нужно замкнуть перемычку «RES» и разомкнуть перемычку «D10» на обороте платы.
