Trema Set Shield. Подключение модуля с 3 выводами использующего внешнее прерывание

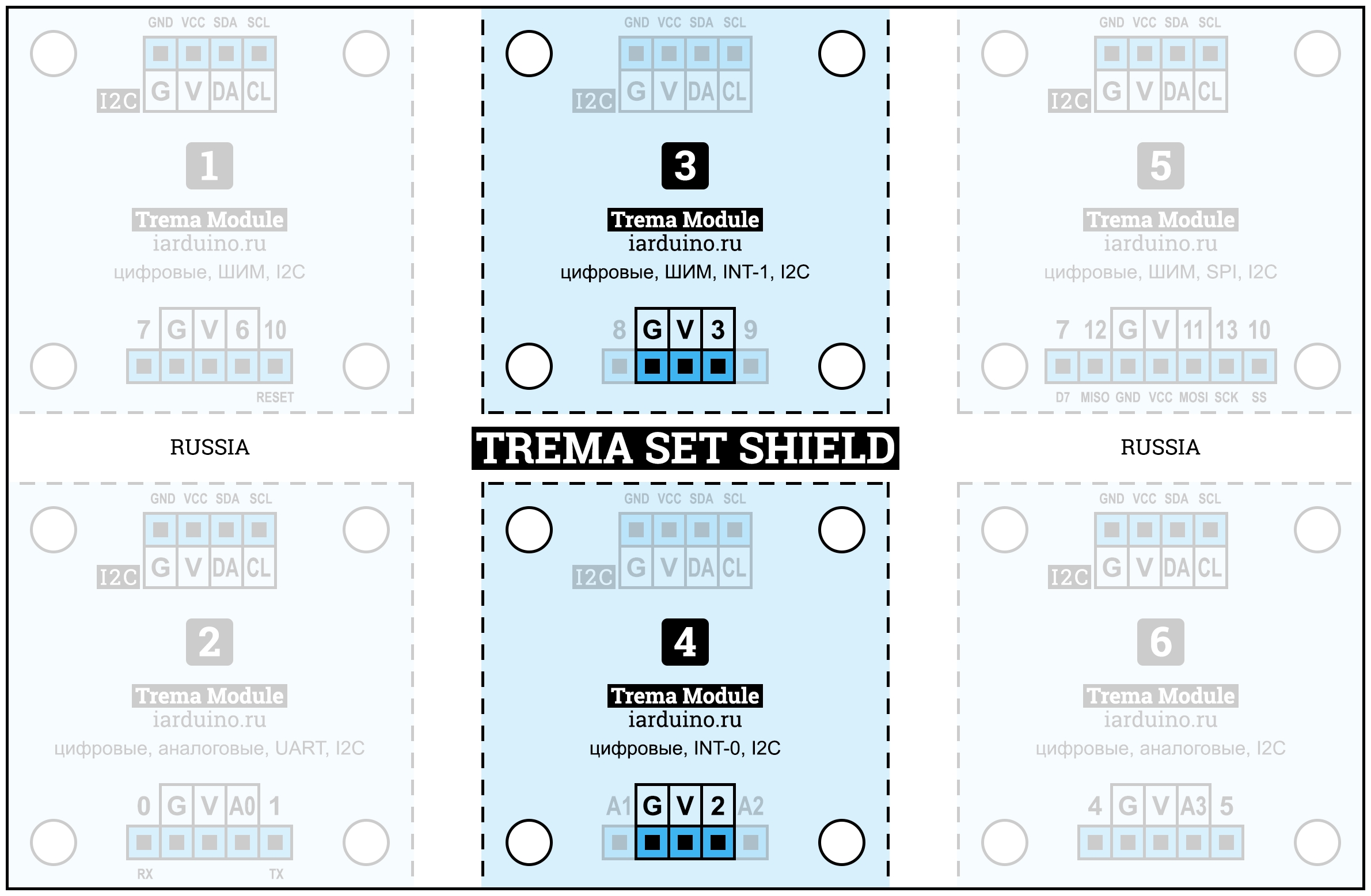

Схема подключения модулей с 3 выводами и использованием прерывания к Trema Set Shield:

О том что модуль использует прерывание и его необходимо подключать к выводу внешнего прерывания указывается в описании модуля.

Так как в Arduino UNO (Nano, Mini) имеется только два вывода с внешним прерыванием: D2 (INT-0) и D3 (INT-1), то и секций для подключения модулей использующих прерывания тоже две.

Trema модули с колодкой из 3 выводов, использующие внешнее прерывание, можно подключать к центральным выводам нижней колодки 3 и 4 секции Trema Set Shield:

Схема подключения модулей с 3 выводами и использованием прерывания к Trema Set Shield
