Общие сведения:

Trema модуль - Энкодер, потенциометр, I2C-flash - является устройством ввода данных с подключением по шине I2С. У модуля есть программируемый выход, значительно расширяющий его возможности.

Модуль способен работать как энкодер (отправляя количество тактов поворота вала в одну и другую сторону), как потенциометр (отправляя точное положение вала относительно точки сброса), как тактовая кнопка (отправляя события и состояния кнопки, в т.ч. и время её удержания), а так же модуль способен работать автономно (управляя сигналом на выходе без подключения к шине I2C).

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль можно использовать в любых проектах где требуется тактовая кнопка, потенциометр или энкодер, а так же в тех проектах где требуется диммирование устройств без участия других микроконтроллеров.

Видео:

Спецификация:

  • Напряжение питания: 3,3 В или 5 В (постоянного тока).
  • Потребляемый ток: до 10 мА (без нагрузки на программируемом выходе).
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
  • Уровень логической 1 на выходе Signal: 3,3 В.
  • Аналоговый уровень на выходе Signal: от 0 до 3,3 В.
  • Разрешение ШИМ: 8 бит.
  • Разрешение ЦАП: 8 бит (ШИМ + RC-фильтр).
  • Частота ШИМ: устанавливается программно от 1 до 12000 Гц (по умолчанию 1,5 кГц).
  • Рабочая температура: от -20 до +70 °С.
  • Габариты: 30 х 30 мм.
  • Вес: 12 г.

Все модули линейки "Trema" выполнены в одном формате

У модуля имеются две колодки выводов: разъём I2C (GND, Vcc, SDA, SCL) и разъём D/A (GND, Vcc, Signal).

  • SCL - вход/выход линии тактирования шины I2C.
  • SDA - вход/выход линии данных шины I2C.
  • Vcc - вход питания 3,3 или 5 В.
  • GND - общий вывод питания.
  • Signal - программируемый выход модуля.

Модуль подключается к Arduino по шине I2C.

Устройства которыми модуль управляет в автономном режиме, подключаются к колодке D/A.

Подключение:

Модуль подключается к аппаратной или программной шине I2C Arduino и имеет адрес 0x68. Для удобства подключения, предлагаем воспользоваться TremaShield.

Перед подключением модуля ознакомьтесь с разделом "Смена адреса модуля на шине I2C" в данной статье.

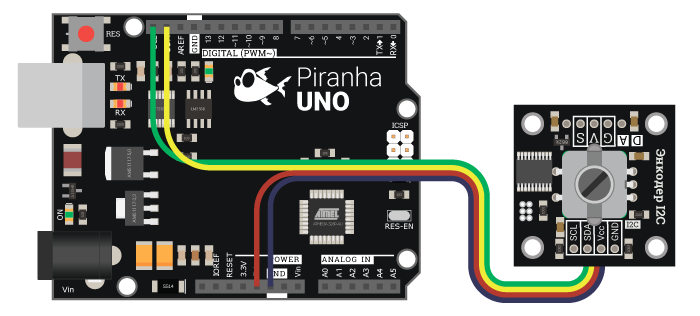

Способ - 1: Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

Способ - 2:  Используя Trema Set Shield

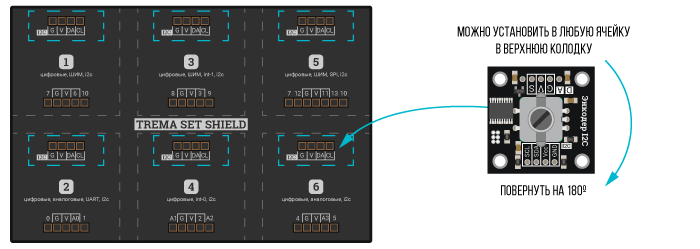

Модуль можно подключить к любому из I2C входов Trema Set Shield.

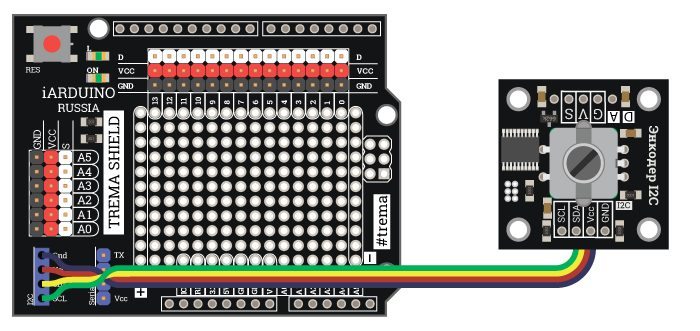

Способ - 3:  Используя проводной шлейф и Shield

Используя 4-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Способ - 4: Подключение к программной шине I2C

При использовании программной шины I2C, модуль можно подключить к любым выводам Arduino, но потребуется дополнительно установить библиотеку iarduino_I2C_Software.h, для создания программной шины I2C, указав номера выбранных вами выводов. О том как это сделать читайте ниже в разделе «Подключение библиотеки», а так же на странице Wiki - Расширенные возможности библиотек iarduino для шины I2C.

Подключение к колодке D/A:

Модуль может работать в автономном режиме, при этом необязательно подключать ведущее устройство к колодке I2C, достаточно подать питание на Vcc и GND, но, перед этим, модулю необходимо установить опцию работы вывода S при помощи ведущего устройства функцией PinMode( РЕЖИМ ). Опция будет сохранена в энергонезависимой памяти модуля.

Режимы PinMode:

ENC_PIN_MODE_KEY, ENC_PIN_MODE_TRG, ENC_PIN_MODE_PWM, ENC_PIN_MODE_PWM_LOG, ENC_PIN_MODE_DAC

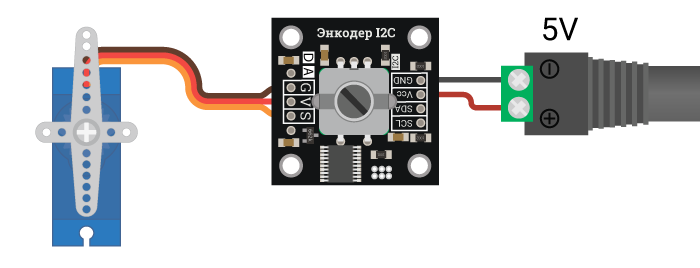

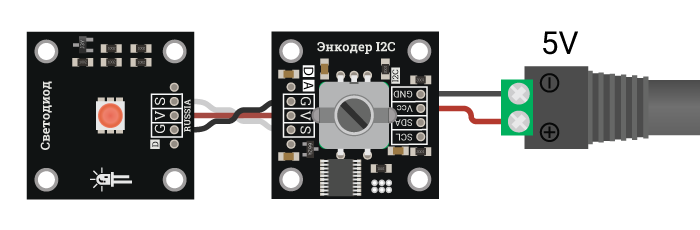

Например, можно подключить модуль светодиод, модуль силовой ключ или драйвер светодиодной ленты.

Режим PinMode(ENC_PIN_MODE_SER):

режим ENC_PIN_MODE_SER сделан специально для работы с сервоприводами.

Питание:

Входное напряжение питания модуля 3,3В или 5В постоянного тока, подаётся на выводы Vcc и GND любого разъёма.

Вывод «Vcc» колодки «I2C» электрически соединён с выводом «Vcc» колодки «D/A», равно как и вывод «GND» колодки «I2C» соединён с выводом «GND» колодки «D/A». Это позволяет подать питание на колодку «I2C», а питание для устройства которым управляет модуль взять с колодки «D/A» (Digital/Analog).

Подробнее о модуле:

Модуль построен на базе микроконтроллера STM32F030F4 и снабжен собственным стабилизатором напряжения. Модуль самостоятельно обрабатывает сигналы энкодера (и его тактовой кнопки). Отличием данного модуля является наличие вывода, который можно запрограммировать для работы в качестве выхода без дальнейшего подключения модуля к шине I2C (без подключения к внешнему микроконтроллеру). Вывод модуля может работать как выход кнопки энкодера, как выход кнопочного переключателя (триггер), как выход с ШИМ (для управления моторами), как выход с логарифмической ШИМ (для управления светодиодами), как выход управления сервоприводами и как аналоговый выход (имитация ЦАП) с напряжением от 0 до 3,3 В. Режим работы выхода сохраняется и после отключения питания. Значит вывод можно однократно запрограммировать и использовать модуль в проектах без подключения к шине I2C.

Модуль позволяет:

  • Получать количество тактов поворота энкодера в одну и другую сторону.
  • Получать состояние и события кнопки вала энкодера.
  • Получать время удержания кнопки вала энкодера.
  • Получать точное положение вала энкодера относительно точки сброса.
  • Сбрасывать положение вала энкодера.
  • Автономно работать управляя сигналом на выходе без подключения к шине I2C.
  • Задавать количество оборотов вала энкодера, как для автономной работы, так и для определения его положения.
  • Указывать частоту для сигнала ШИМ, если таковой формируется на выходе модуля.

Специально для работы с Trema модулем - энкодер, потенциометр, I2C-flash, нами разработана библиотека iarduino_I2C_Encoder которая позволяет реализовать все функции модуля.

Подробнее про установку библиотеки читайте в нашей инструкции.

Смена адреса модуля на шине I2C:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

Если вы планируете подключать более 1 модуля на шину I2C, необходимо изменить  адреса модулей таким образом, чтобы каждый из них был уникальным.
Более подробно о том, как изменить адрес, а также о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

В первой строке скетча необходимо записать в переменную newAddress адрес, который будет присвоен энкодеру.  После этого подключите энкодер к контроллеру и загрузите скетч. Адрес может быть от 0х07 до 0х7F.

uint8_t newAddress = 0x09;                        //   Назначаемый модулю адрес (0x07 < адрес < 0x7F).
                                                  //
#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc;                         //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder.
                                                  //   Если при объявлении объекта указать адрес, например, enc(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
void setup(){                                     //
    Serial.begin(9600);                           //
    if( enc.begin(&Wire) ){                       //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
        Serial.print("Найден энкодер 0x");        //
        Serial.println( enc.getAddress(), HEX );  //   Выводим текущий адрес модуля.
        if( enc.changeAddress(newAddress) ){      //   Меняем адрес модуля на newAddress.
            Serial.print("Адрес изменён на 0x");  //
            Serial.println(enc.getAddress(),HEX );//   Выводим текущий адрес модуля.
        }else{                                    //
            Serial.println("Адрес не изменён!");  //
        }                                         //
    }else{                                        //
        Serial.println("Энкодер не найден!");     //
    }                                             //
}                                                 //
                                                  //
void loop(){}                                     //

Данный пример использует библиотеку iarduino_I2C_Encoder, которая работает только с модулями энкодер-потенциометр, а значит позволяет менять только их адреса.

Смена и сортировка адресов на шине I2C:

Изменить адрес любого I2C модуля серии «Flash» можно аппаратно, используя установщик адресов FLASH-I2C. Это модуль подключаемый к шине I2C, на плате которого размещён дисплей и кнопки управления, при помощи которых можно узнать количество любых устройств на шине I2C, и менять адреса модулей Flash-I2C не отключая их от шины, что значительно сократит время сборки ваших проектов. Модуль оснащён разъемом USB через который можно запитать как сам модуль, так и шину I2C, или можно запитать шину I2C без использования разъема USB на плате модуля. Установщик адресов пригодиться в проектах с большим количеством модулей Flash-I2C.

Изменить адрес любого I2C модуля серии «Flash» можно программно, о том как это сделать рассказано в статье Wiki - Программная установка адресов модулей FLASH-I2C. В этой статье рассмотрены примеры с использованием библиотеки iarduino_I2C_Address, которая позволяет получать адреса любых устройств на шине I2C, менять адреса модулей Flash-I2C не отключая их от шины, получать название, номер модели, версию прошивки модулей Flash-I2C, а главное - автоматически сортировать адреса модулей Flash-I2C даже если на шине есть устройства с одинаковыми адресами.

Примеры работы с модулем по шине I2C:

В данном разделе раскрыты примеры получения данных от модуля по шине I2C с использованием библиотеки iarduino_I2C_Encoder. Сама библиотека содержит больше примеров, доступных из меню Arduino IDE: Файл / Примеры / iarduino_I2C_Encoder.

Чтение разницы совершённых тактов поворота энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
}                                                 //
                                                  //
void loop(){                                      //
    int turn=enc.getEncoder(ENC_TURN);            //   Считываем количество тактов поворота энкодера (как влево, так и вправо).
    if( turn ){ Serial.println(turn); }           //   Выводим количество совершённых тактов (в одном полном обороте 20 тактов).
    delay(100);                                   //   Без задержки в мониторе будут появляться только ±1.
}                                                 //

После загрузки данного примера, в мониторе последовательного порта будут появляться числа: Определяющие разницу совершённых тактов поворота энкодера.

Один полный оборот энкодера состоит из 20 тактов.

Например: Если с момента появления предыдущего числа в мониторе, повернуть энкодер на 5 тактов против часовой стрелки, то в монитор будет отправлено следующее число равное -5. Если с момента появления предыдущего числа в мониторе, повернуть энкодер на 2 такта против часовой стрелки и 5 тактов по часовой, то в монитор будет отправлено следующее число равное 3.

Чтение количества совершённых тактов поворота энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
}                                                 //
                                                  //
void loop(){                                      //
    int turnL=0, turnR=0;                         //   Определяем переменные для чтения количества тактов поворота энкодера.
    turnL = enc.getEncoder(ENC_TURN_LEFT);        //   Считываем количество тактов поворота энкодера влево  (против часовой стрелки).
    turnR = enc.getEncoder(ENC_TURN_RIGHT);       //   Считываем количество тактов поворота энкодера вправо (по     часовой стрелке).
//  Выводим считанные данные:                     //
    if( turnL || turnR ){                         //   Если вал энкодера повернули влево или вправо, то ...
        Serial.print(" -");                       //   Считаем что против часовой стрелки, это отрицательные значения.
        Serial.print(turnL);                      //   Выводим количество совершённых тактов (в одном полном обороте 20 тактов).
        Serial.print(" +");                       //   Считаем что по часовой стрелке, это положительные значения.
        Serial.print(turnR);                      //   Выводим количество совершённых тактов (в одном полном обороте 20 тактов).
        Serial.print("\r\n");                     //   Переходим на новую строку для следующего вывода данных.
    }                                             //
    delay(100);                                   //   Без задержки в мониторе будут появляться только -1/0 +1/0.
}                                                 //

После загрузки данного примера, в мониторе последовательного порта, десять раз в секунду, будут появляться по два числа, определяющие не разницу, а общее количество совершённых тактов поворота энкодера, против часовой стрелки (отрицательные числа), и по часовой стрелке (положительные числа).

Один полный оборот энкодера состоит из 20 тактов.

Например: Если с момента появления предыдущего числа в мониторе, повернуть энкодер на 2 такта против часовой стрелки и 5 тактов по часовой, то в монитор будут отправлены следующие два числа равные -2 и 5.

Чтение текущей позиции вала энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPosSettings(5, false);                 //   Указываем считать положение энкодера до 5 полных оборотов, без отрицательных чисел.
    enc.resPosition();                            //   Обнуляем счётчик положения вала энкодера. Это значит, что текущее положение вала энкодера будет считаться нулевым.
}                                                 //
                                                  //
void loop(){                                      //
    Serial.println( enc.getPosition() );          //   Выводим текущую позицию вала энкодера.
}                                                 //

После загрузки данного примера, в мониторе будут появляться числа, точно определяющие текущую позицию вала энкодера.

Функцией setPosSettings() было определено считать до 5 полных оборотов, один оборот состоит из 20 тактов, значит в монитор будут отправляться числа от 0 до 100, точно определяющие положение вала энкодера. При вращении энкодера по часовой стрелке, числа будут увеличиваться (но не смогут стать больше 100), а против часовой стрелки, уменьшаться (но не смогут стать меньше 0). Если вызвать функцию setPosSettings() указав в качестве второго параметра true, то счет будет вестись не от 0 до 100, а от 0 до ±100 (в зависимости от направления поворота вала энкодера).

Данный пример похож на работу с потенциометром, где зная значение можно точно определить положение ручки потенциометра.

Функция resPosition() вызванная в коде Setup() данного примера, ничего не делает, так как положение вала энкодера при подаче питания и так считается нулевым. Но эту функцию можно вызвать в любой части скетча, где требуется текущее положение принять за 0.

Реакция на события кнопки вала энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
}                                                 //
                                                  //
void loop(){                                      //
    if( enc.getButton(KEY_PUSHED) ){              //   Если кнопка энкодера нажимается, то ...
        Serial.println("Нажали");                 //   Выводим текст.
    }                                             //
    if( enc.getButton(KEY_RELEASED) ){            //   Если кнопка энкодера отпускается, то ...
        Serial.println("Отпустили");              //   Выводим текст.
    }                                             //
}                                                 //

Данный пример демонстрирует работу с событиями кнопки вала энкодера. При нажатии на вал в мониторе однократно появится надпись "Нажали", а при отпускании вала, в мониторе появится надпись "Отпустили", так же однократно.

Реакция на состояние удержания кнопки энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
}                                                 //
                                                  //
void loop(){                                      //
    if( enc.getButton(KEY_TIME_PRESSED) > 5000 ){ //   Если время удержания кнопки возвращаемое функцией getButton больше 5000 миллисекунд, то...
        Serial.println("Удерживается");           //   Выводим текст.
    }                                             //
}                                                 //   Максимально фиксируемое время удержания: 25500 миллисекунд = 25,5 секунд.

Данный пример демонстрирует работу с одним из состояний кнопки вала энкодера. Если нажать на вал и удерживать его в нажатом состоянии, то через 5 секунд в мониторе последовательного порта начнут появляться надписи "Удерживается", пока не отпустить вал.

Инверсия поворота вала энкодера:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.invEncoder( true );                       //   Установить флаг инверсии поворота.
}                                                 //
                                                  //
void loop(){}                                     //

После загрузки этого скетча, модуль станет воспринимать поворот вала энкодера наоборот. Поворот энкодера влево будет восприниматься как поворот энкодера в право, а поворот вправо как поворот влево. Флаг инверсии направления поворота заданный функцией invEncoder() сохраняется в энергонезависимой памяти модуля. Это значит что для восстановления правильной работы энкодера не достаточно просто отключить питание, а требуется загрузить скетч в котором выполняется однократное обращение к функции invEncoder() с параметром false.

Инверсия поворота вала энкодера влияет не только на те параметры которые можно прочитать по шине I2C, но и на поведение выхода модуля в автономном режиме работы.

Остальные примеры работы с модулем по шине I2C, доступны из меню Arduino IDE: Файл / Примеры / iarduino I2C Encoder (энкодер - потенциометр).

Примеры автономной работы модуля:

В данном разделе раскрывается возможность программирования выхода модуля. После того как выход запрограммирован на требуемый режим работы, модуль может работать автономно (без подключения к шине I2C). Выбранный режим работы выхода сохраняется в энергонезависимую память модуля, значит вывод продолжит работать в указанном режиме даже после отключения и подачи питания на модуль.

Настройка вывода модуля на работу выхода с ШИМ:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPinOut(ENC_PIN_MODE_PWM, 2, 5000);     //   Указываем выводу модуля работать как выход с ШИМ на частоте 5 кГц,
}                                                 //   коэффициент заполнения которого меняется от 0% до 100%
                                                  //   за 2 полных оборота вала энкодера.
void loop(){}                                     //

В данном примере вывод модуля программируется в режим работы выхода с ШИМ, работающем на частоте 5 кГц, а его коэффициент заполнения меняется от 0 до 100%, за 2 полных оборота вала энкодера.

Режим работы вывода задаётся функцией setPinOut(). Первый параметр функции задаёт режим работы, второй указывает количество полных оборотов за которое коэффициент заполнения ШИМ на выходе модуля изменится с 0 до 100%, а третий параметр указывает частоту ШИМ на выходе модуля от 1 до 12000 Гц. Обязательным является только первый параметр.

Все параметры указанные в функции setPinOut(), сохраняются в энергонезависимую память энкодера, значения отсутствующих параметров берутся из памяти.

Теперь если подать питание на модуль (даже не подключая его к шине I2C), на выходе модуля появится сигнал ШИМ, коэффициент заполнения которого будет увеличиваться при повороте вала энкодера по часовой стрелке, и уменьшаться при повороте против часовой стрелки. Вывод будет работать даже после отключения и подачи питания.

В данном примере используется ШИМ, коэффициент заполнения которого имеет линейную зависимость от поворота вала энкодера. Если Вы желаете использовать выход модуля для управления яркостью осветительных приборов или громкостью звуковых, то в качестве первого аргумента функции setPinOut() лучше указать ENC_PIN_MODE_PWM_LOG, этот режим ШИМ отличается логарифмической зависимостью от поворота вала энкодера.

Настройка вывода модуля на работу в качестве аналогового выхода:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPinOut(ENC_PIN_MODE_DAC, 3);           //   Указываем выводу модуля работать как аналоговый выход,
}                                                 //   напряжение которого меняется от 0 до 3.3В
                                                  //   за 3 полных оборота вала энкодера.
void loop(){}                                     //

Данный пример похож на предыдущий, но выход модуля программируется не на работу в режиме выхода с ШИМ, а на работу в качестве аналогового выхода, напряжение которого меняется с минимального (0В) до максимального (3,3В) за 3 полных оборота вала энкодера.

В данном примере, функцию setPinOut() по прежнему можно вызвать с тремя параметрами (указав частоту ШИМ), так как аналоговый сигнал получается прохождением сигнала ШИМ через сглаживающий RC-фильтр модуля. Если частота ШИМ не указана (как в примере), то будет использована частота сохранённая ранее в энергонезависимую память энкодера.

Настройка вывода модуля на работу с сервоприводами:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
//  enc.setServoLimit(450, 2450);                 //   Задаём границы поворота сервопривода, указав ширину импульсов в мкс для минимального и максимального угла.
    enc.setPinOut(ENC_PIN_MODE_SER, 5);           //   Указываем выводу модуля работать как выход управления сервоприводом.
}                                                 //   Задав 5 полных оборотов вала энкодера для полного хода вала сервопривода.
                                                  //
void loop(){}                                     //

Данный пример программирует вывод модуля на работу с сервоприводом, угол поворота которого меняется от минимального до максимального за 5 полных оборотов вала энкодера.

В данном примере, функции setPinOut() нельзя указать частоту ШИМ, так как управление сервоприводами осуществляется на частоте 50 Гц, эта частота не сохраняется в память модуля.

Функцией setServoLimit() (если её раскомментировать) можно определить границы поворота вала сервопривода, задав минимальную и максимальную ширину импульсов в мкс. Эти значения сохранятся в энергонезависимую память модуля. Для большинства сервоприводов полный ход вала определён границами от 450 до 2450 мкс.

Установка ограничений поворота вала сервопривода:

Из предыдущего примера стало ясно что функцией setServoLimit() можно ограничить угол вращения вала сервопривода, но данная функция принимает не углы в градусах, а ширину импульсов в микросекундах, так как разные сервоприводы рассчитаны на разные углы.

Следующий пример позволяет ограничить диапазон вращения вала сервопривода, даже если Вам не известны ни значения углов, ни ширина импульсов им соответствующая.

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
const char* txt1 =                                     "Поворотом ручки энкодера добейтесь требуемого\r\nкрайнего положения вала сервопривода.\r\nНажмите на ручку энкодера...";
const char* txt2 =                                     "Поворотом ручки энкодера добейтесь другого\r\nкрайнего положения вала сервопривода.\r\nНажмите на ручку энкодера...";
uint16_t    i=450, j=2450;                        //   Определяем ширину импульсов для крайних положений вала сервопривода в мкс.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    Serial.begin(9600);                           //   Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек.
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPinOut(ENC_PIN_MODE_SER, 2);           //   Указываем выводу модуля работать с сервоприводом, отведя под управление 2 полных оборота вала энкодера.
    enc.setServoLimit(i, j);                      //   Задаём границы поворота сервопривода, указав ширину импульсов в мкс для минимального и максимального угла.
    Serial.println(txt1);                         //   Выводим текст информирующий о действиях которые необходимо выполнить.
    while(enc.getButton(KEY_PUSHED)==false){;}    //   Бесконечно ждём нажатия кнопки энкодера ...
    i  =  enc.getServoWidth();                    //   Получаем ширину импульсов текущего положения вала сервопривода.
    Serial.println("Ок."  );                      //
    while(enc.getButton(KEY_RELEASED)==false){;}  //   Бесконечно ждём отпускания кнопки энкодера ...
    Serial.println("   ");                        //
    Serial.println(txt2);                         //   Выводим текст информирующий о действиях которые необходимо выполнить.
    while(enc.getButton(KEY_PUSHED)==false){;}    //   Бесконечно ждём нажатия кнопки энкодера ...
    j  =  enc.getServoWidth();                    //   Получаем ширину импульсов текущего положения вала сервопривода.
    Serial.println("Ок."  );                      //
    while(enc.getButton(KEY_RELEASED)==false){;}  //   Бесконечно ждём отпускания кнопки энкодера ...
    enc.setServoLimit(i, j);                      //   Задаём новые границы поворота сервопривода, указав ширину импульсов в мкс для минимального и максимального угла.
    Serial.println("   ");                        //
    Serial.println("Калибровка завершена!");      //
}                                                 //
                                                  //
void loop(){}                                     //

Данный скетч можно выполнить однократно, так как значения ширины импульсов (в мкс.) указываемые функцией setServoLimit() и режим работы выхода задаваемый функцией setPinOut() сохраняются в энергонезависимой памяти модуля.

Настройка вывода модуля на работу в качестве выхода кнопки:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPinOut(ENC_PIN_MODE_KEY);              //   Указываем выводу модуля работать как выход кнопки энкодера.
}                                                 //
                                                  //
void loop(){}                                     //

Данный пример программирует вывод модуля на работу в качестве выхода кнопки. При нажатии на вал энкодера на выходе установится уровень логической 1, а при отпускании вала энкодера, уровень логического 0.

Отключение вывода модуля:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.
#include <iarduino_I2C_Encoder.h>                 //   Подключаем библиотеку для работы с энкодером I2C-flash.
iarduino_I2C_Encoder enc(0x09);                   //   Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
                                                  //   Если объявить объект без указания адреса (iarduino_I2C_Encoder enc;), то адрес будет найден автоматически.
void setup(){                                     //
    enc.begin(&Wire);                             //   Инициируем работу с энкодером, указав ссылку на объект для работы с шиной I2C на которой находится энкодер (по умолчанию &Wire).
    enc.setPinOut(ENC_PIN_MODE_OFF);              //   Указываем выводу модуля не работать.
}                                                 //   Вывод модуля перейдёт в состояние высокого импеданса.
                                                  //
void loop(){}                                     //

Данный пример программирует выход на отключение. Выход переходит в режим высокого импеданса и на него не подаются сигналы модуля.

Остальные примеры работы выхода модуля доступны из меню Arduino IDE: Файл / Примеры / iarduino I2C Encoder (энкодер - потенциометр).

Описание функций библиотеки:

В данном разделе описаны функции библиотеки iarduino_I2C_Encoder для работы с Trema модулем - Энкодер, потенциометр, I2C-flash.

Библиотека iarduino_I2C_Encoder может использовать как аппаратную, так и программную реализацию шины I2C. О том как выбрать тип шины I2C рассказано ниже в разделе «Подключение библиотеки», а так же на странице Wiki - расширенные возможности библиотек iarduino для шины I2C.

Подключение библиотеки:

  • Если используется аппаратная шина I2C:
#include <Wire.h>                  // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.h
#include <iarduino_I2C_Encoder.h>  // Подключаем библиотеку для работы с модулем.
                                   //
iarduino_I2C_Encoder enc(0x09);    // Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
// iarduino_I2C_Encoder enc;       // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один модуль.
void setup(){                      //
     ...                           //
     enc.begin(&Wire);             // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
     ...                           // Доступны объекты: &Wire, &Wire1, &Wire2...
}                                  //
  • Если используется программная шина I2C:
#include <iarduino_I2C_Software.h> // Подключаем библиотеку для работы с программной шиной I2C, до подключения библиотеки iarduino_I2C_Encoder.h
SoftTwoWire sWire(3,4);            // Создаём объект программной шины I2C указав выводы которым будет назначена роль линий: SDA, SCL.
                                   //
#include <iarduino_I2C_Encoder.h>  // Подключаем библиотеку для работы с модулем.
iarduino_I2C_Encoder enc(0x09);    // Создаём объект enc для работы с функциями и методами библиотеки iarduino_I2C_Encoder, указывая адрес модуля на шине I2C.
// iarduino_I2C_Encoder enc;       // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один модуль.
void setup(){                      //
     ...                           //
     enc.begin(&sWire);            // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
     ...                           //
}                                  //
  • В обоих примерах сначала подключается библиотека для работы с шиной I2C. Для аппаратной шины библиотека Wire.h (предустановлена в Arduino IDE), а для программной шины библиотека iarduino_I2C_Software.h, с созданием объекта которому указываются выбранные вами выводы шины, в примере выводы (3-SDA, 4-SCL).
  • Далее подключается библиотека и создаётся объект для работы с модулем.
  • В коде Setup(), при инициализации работы с модулем указывается ссылка на объект работы с выбранной шиной I2C begin(&ШИНА). Остальные строки кода одинаковы для любой шины I2C.

Функция begin();

  • Назначение: Инициализация работы с модулем.
  • Синтаксис: begin();
  • Параметры:
    • &ШИНА - Ссылка на объект для работы с шиной I2C на которой находится модуль.
      • Для аппаратной шины: &Wire, &Wire1, &Wire2..., если подключена библиотека Wire.h
      • Для программной шины: ссылка на объект библиотеки iarduino_I2C_Software.h.
      • Параметр является не обязательным, по умолчанию используется ссылка &Wire.
  • Возвращаемое значение: bool - результат инициализации (true или false).
  • Примечание: По результату инициализации можно определить наличие модуля на шине.
  • Пример:
if( enc.begin() ){ Serial.print( "Модуль найден и инициирован!" ); }
else             { Serial.print( "Модуль не найден на шине I2C" ); }

Функция reset();

  • Назначение: Перезагрузка модуля.
  • Синтаксис: reset();
  • Параметры: Нет.
  • Возвращаемое значение: bool - результат перезагрузки (true или false).
  • Пример:
if( enc.reset() ){ Serial.print( "Модуль    перезагружен" ); }
else             { Serial.print( "Модуль не перезагружен" ); }

Функция changeAddress();

  • Назначение: Смена адреса модуля на шине I2C.
  • Синтаксис: changeAddress( АДРЕС );
  • Параметры:
    • uint8_t АДРЕС - новый адрес модуля на шине I2C (целое число от 0x08 до 0x7E)
  • Возвращаемое значение: bool - результат смены адреса (true или false).
  • Примечание: Текущий адрес модуля можно узнать функцией getAddress().
  • Пример:
if( enc.changeAddress(0x12) ){ Serial.print( "Адрес модуля изменён на 0x12" ); }
else                         { Serial.print( "Не удалось изменить адрес"    ); }

Функция getAddress();

  • Назначение: Запрос текущего адреса модуля на шине I2C.
  • Синтаксис: getAddress();
  • Параметры: Нет.
  • Возвращаемое значение: uint8_t АДРЕС - текущий адрес модуля на шине I2C (от 0x08 до 0x7E)
  • Примечание: Функция может понадобиться если адрес модуля не указан при создании объекта, а обнаружен библиотекой.
  • Пример:
Serial.print( "Адрес модуля на шине I2C = 0x");
Serial.println( enc.getAddress(), HEX );

Функция getVersion();

  • Назначение: Запрос версии прошивки модуля.
  • Синтаксис: getVersion();
  • Параметры: Нет
  • Возвращаемое значение: uint8_t ВЕРСИЯ - номер версии прошивки от 0 до 255.
  • Пример:
Serial.print( "Версия прошивки модуля ");
Serial.println( enc.getVersion(), HEX );

Функция getButton();

  • Назначение: Запрос времени удержания, состояния, или события кнопки энкодера.
  • Синтаксис: getButton( ЗАПРОС );
  • Параметр: uint8_t - один из перечисленных вариантов...
    • KEY_PUSHED - вернуть ФЛАГ события кнопки - «нажимается».
    • KEY_RELEASED - вернуть ФЛАГ события кнопки - «отпускается».
    • KEY_CHANGED - вернуть ФЛАГ события кнопки - «состояние изменилось».
    • KEY_PRESSED - вернуть ФЛАГ состояния кнопки - «нажата».
    • KEY_TRIGGER - вернуть ФЛАГ состояния кнопки - «переключатель».
    • KEY_HOLD_05 - вернуть ФЛАГ состояния кнопки - «удерживается» дольше 0,5 сек.
    • KEY_HOLD_10 - вернуть ФЛАГ состояния кнопки - «удерживается» дольше 1,0 сек.
    • KEY_HOLD_20 - вернуть ФЛАГ состояния кнопки - «удерживается» дольше 2,0 сек.
    • KEY_TIME_PRESSED - вернуть ВРЕМЯ удержания кнопки в миллисекундах.
  • Возвращаемое значение: зависит от параметра функции:
    • ФЛАГ наличия запрашиваемого состояния или события (true или false).
    • ВРЕМЯ удержания кнопки в миллисекундах (от 0 до 25500).
  • Примечание:
    • Если функция вызвана с параметром KEY_TIME_PRESSED, то она вернёт ВРЕМЯ удержания кнопки, или 0 (если кнопка отпущена). При указании любого другого параметра, функция вернёт ФЛАГ соответствующий запрашиваемому состоянию или событию.
    • Если запрошено событие кнопки (нажимается, отпускается, состояние изменилось), то функция вернёт true только один раз после совершения запрашиваемого события.
    • Если запрошено состояние кнопки (нажата, переключатель, удерживается), то функция будет возвращать true всё время, пока установлено запрашиваемое состояние.
  • Пример:
bool   i = enc.getButton(KEY_CHANGED);       // Переменная i будет установлена в true, если кнопка нажимается или отпускается.
uint16 j = enc.getButton(KEY_TIME_PRESSED ); // Переменная j содержит время удержания кнопки в миллисекундах.

Функция getEncoder();

  • Назначение: Запрос количества совершённых тактов оборота энкодера.
  • Синтаксис: getEncoder( [ НАПРАВЛЕНИЕ ] );
  • Параметр: uint8_t - один из перечисленных вариантов...
    • ENC_TURN_LEFT - вернуть количество тактов поворота энкодера влево (против ч.с.).
    • ENC_TURN_RIGHT - вернуть количество тактов поворота энкодера вправо (по ч.с.).
    • ENC_TURN - вернуть разницу межу тактами поворота энкодера влево и вправо.
  • Возвращаемое значение: int16_t КОЛИЧЕСТВО тактов поворота энкодера.
  • Примечание:
    • Если функция вызвана без параметра, то применяется параметр по умолчанию ENC_TURN.
    • Один полный оборот вала энкодера состоит из 20 тактов.
    • Если функция вызвана с параметром ENC_TURN_LEFT или ENC_TURN_RIGHT, то она вернёт количество тактов поворота энкодера (от 0 до 255) совершённых после последнего обращения к функции с тем же параметром, или параметром ENC_TURN.
    • Если с момента последнего запроса совершено более 255 тактов, то функция вернёт 255.
    • Если функция вызвана с параметром ENC_TURN, то она вернёт разницу тактов поворота энкодера (от -255 до 255) совершённых после последнего обращения к функции.
  • Пример:
// Предположим, совершено 2 такта влево и 3 такта вправо:
int16_t i = enc.getEncoder(ENC_TURN_LEFT ); // Переменная i содержит значение 2.
// Предположим, совершено еще 2 такта влево и 3 такта вправо:
int16_t j = enc.getEncoder(ENC_TURN_LEFT ); // Переменная j содержит значение 2.
int16_t k = enc.getEncoder(ENC_TURN_RIGHT); // Переменная k содержит значение 6.

Функция getPosition();

  • Назначение: Запрос текущей позиции вала энкодера.
  • Синтаксис: getPosition();
  • Параметр: Нет.
  • Возвращаемое значение: int16_t ПОЗИЦИЯ - значение от 0 до ±1260.
  • Примечание:
    • Функция возвращает позицию поворота вала энкодера в тактах от нулевой точки (от положения в котором вал находился при подаче питания, или при обращении к функции сброса текущей позиции resPosition()), до максимального количества тактов заданных функцией setPosSettings().
    • Один полный оборот вала энкодера состоит из 20 тактов.
  • Пример:
// Предположим, совершено 2 такта влево (против ч.с.) и 3 такта вправо (по ч.с.):
int16_t i = enc.getPosition(); // Переменная i содержит значение 1.
// Предположим, совершено еще 2 такта влево и 3 такта вправо:
int16_t j = enc.getPosition(); // Переменная j содержит значение 2.

Функция resPosition();

  • Назначение: Сброс текущей позиции вала энкодера.
  • Синтаксис: resPosition();
  • Параметры: Нет
  • Возвращаемое значение: bool - результат сброса позиции (true или false).
  • Примечание:
    • Функция getPosition() будет вести счет текущей позиции вала энкодера от того положения в котором он находился при обращении к функции resPosition().
  • Пример:
// Предположим, совершено 2 такта влево (против ч.с.):
int16_t i = enc.getPosition(); // Переменная i содержит значение -2.
enc.resPosition();             // Принимаем текущее положение вала энкодера за позицию 0.
// Предположим, совершено 2 такта вправо (по ч.с.):
int16_t j = enc.getPosition(); // Переменная j содержит значение 2.

Функция setPosSettings();

  • Назначение: Настройка получения позиции вала энкодера.
  • Синтаксис: setPosSettings( ОБОРОТЫ [, ЗНАК ] );
  • Параметры:
    • uint8_t ОБОРОТЫ - максимальное количество полных оборотов вала энкодера, от 1 до 63.
    • bool ЗНАК - флаг разрешающий отрицательные значения положения вала энкодера.
  • Возвращаемое значение: bool - результат сохранения настроек (true или false).
  • Примечание:
    • Указанное количество оборотов определяет границу положения вала энкодера возвращаемую функцией getPosition(). В одном обороте 20 тактов. Если указать 3 оборота, то функция getPosition() будет выводить числа от 0 до 60 (достигнув значения 0 оно перестанет уменьшаться, а достигнув значения 60, оно перестанет приращаться).
    • Если в качестве второго параметра указать true, то функция getPosition() будет возвращать числа от 0 до ± количества тактов в заданном количестве оборотов.
    • Если в качестве второго аргумента указать false или не указывать его вообще, то минимальным значением возвращаемым функцией getPosition() будет 0.
  • Пример:
enc.setPosSettings( 5, true);  // Указываем считать до 5 оборотов от 0 со знаком.
int16_t i = enc.getPosition(); // Переменная i содержит значение от -5*20 до +5*20.

Функция setPinOut();

  • Назначение: Настройка работы выхода модуля.
  • Синтаксис: setPinOut( РЕЖИМ [, ОБОРОТЫ [, ЧАСТОТА]] );
  • Параметры:
    • uint8_t РЕЖИМ - режим работы выхода модуля:
      • ENC_PIN_MODE_OFF - Выход модуля отключён.
      • ENC_PIN_MODE_KEY - Вывод модуля работает как выход кнопки вала энкодера.
      • ENC_PIN_MODE_TRG - Выход модуля работает как кнопочный переключатель (триггер).
      • ENC_PIN_MODE_PWM - Выход модуля работает в режиме ШИМ.
      • ENC_PIN_MODE_PWM_LOG - Выход модуля выводит логарифмический ШИМ.
      • ENC_PIN_MODE_DAC - Выход работает в аналоговом режиме (ЦАП).
      • ENC_PIN_MODE_SER - Выход модуля работает в режиме управления сервоприводами.
    • uint8_t ОБОРОТЫ - максимальное количество полных оборотов вала энкодера, от 1 до 15.
    • uint16_t ЧАСТОТА - частота работы ШИМ, от 1 до 12'000 Гц.
  • Возвращаемое значение: bool - результат сохранения настроек (true или false).
  • Примечание:
    • Все настройки вывода сохраняются в энергонезависимую память модуля. Это значит, что вывод можно однократно запрограммировать и использовать модуль в проектах без подключения к шине I2C.
    • Указанное количество оборотов определяет, за сколько полных оборотов вала энкодера, значение ШИМ или АЦП, на выходе модуля, изменится от 0 до 100%.
    • Если вывод работает в режиме ШИМ или АЦП, то можно указать частоту ШИМ в Гц, от 1 до 12'000.
    • Если вывод работает в режиме управления сервоприводом, то частоту ШИМ указать нельзя, так как управление сервоприводами осуществляется только на частоте 50 Гц.
    • Аналоговый режим работы выхода осуществляется подачей ШИМ через сглаживающий RC-фильтр, что позволяет получить на выходе модуля напряжение регулируемое от 0 до 3,3 В.
    • Режим логарифмического ШИМ лучше подходит для управления яркостью осветительных приборов (например, светодиодов), чем обычный (линейный) ШИМ.
  • Пример:
enc.setPinOut(ENC_PIN_MODE_KEY);   // Вывод работает в режиме кнопки. На выходе будет 1 пока нажат вал энкодера.
enc.setPinOut(ENC_PIN_MODE_TRG);   // Вывод работает в режиме переключателя. Логический уровень на выходе модуля будет меняться с каждым новым нажатием на вал энкодера.
enc.setPinOut(ENC_PIN_MODE_DAC,2); // Вывод работает в аналоговом режиме. Напряжение на выходе модуля изменится от 0 до 3,3В за 2 полных оборота энкодера.
enc.setPinOut(ENC_PIN_MODE_SER,3); // Вывод работает в режиме управления сервоприводом. Вал сервопривода поворачивается от минимального до максимального угла за 3 полных оборота энкодера.

Функция invEncoder();

  • Назначение: Инверсия направления поворота вала энкодера.
  • Синтаксис: invEncoder( ФЛАГ );
  • Параметры: bool - ФЛАГ инверсии направления поворота вала энкодера.
  • Возвращаемое значение: bool - результат сохранения настроек (true или false).
  • Примечание:
    • Установка флага приводит к инверсии направления поворота вала энкодера. Поворот влево будет расцениваться как поворот вправо, а поворот вправо как поворот влево.
    • Флаг инверсии сохраняется в энергонезависимую память модуля. Это значит, что флаг можно задать однократно, а его значение сохранится и после отключения питания.
    • Флаг инверсии направления поворота влияет не только на те данные которые можно прочитать по шине I2C, но и на поведение модуля в режиме управления выходом.
  • Пример:
enc.invEncoder( true  ); // Указываем расценивать поворот вала энкодера влево как поворот вправо, а поворот вправо как поворот влево.
enc.invEncoder( false ); // Указываем расценивать поворот вала энкодера как есть, без инверсии, влево значит влево, вправо значит вправо.

Функция setServoLimit();

  • Назначение: Ограничение углов сервопривода при управлении им в автономном режиме.
  • Синтаксис: setServoLimit( ШИРИНА, ШИРИНА );
  • Параметры:
    • uint16_t ШИРИНА - ширина импульсов ШИМ в мкс., соответствующая требуемому углу.
  • Возвращаемое значение: bool - результат сохранения настроек (true или false).
  • Примечание:
    • Для управления сервоприводом необходимо настроить вывод энкодера функцией setPinOut() с параметром ENC_PIN_MODE_SER.
    • Управление сервоприводом осуществляется подачей на его вход сигнала ШИМ с частотой 50 Гц. Угол сервопривода устанавливается в зависимости от ширины импульсов ШИМ. Для большинства сервоприводов минимальному углу соответствует ширина импульсов в районе 450-550 мкс, а максимальному углу ширина 2400-2500 мкс.
    • Функцией getServoWidth() можно узнать какому углу соответствует какая ширина импульсов.
    • Параметры для минимального и максимального угла можно указывать в любом порядке.
    • Указанные функцией ограничения сохраняются в энергонезависимую память модуля. Это значит, что фал сервопривода будет поворачиваться в указанном диапазоне даже после отключения и подачи питания.
  • Пример:
enc.setServoLimit( 450, 2450 ); // Снимаем ограничения хода вала сервопривода.
enc.setServoLimit( 1000, 2000 ); // Ограничиваем ход вала сервопривода импульсами от 1000 мкс до 2000 мкс.
enc.setServoLimit( 2000, 1000 ); // Эта строка делает то же самое что и предыдущая.

Функция getServoWidth();

  • Назначение: Запрос ширины импульсов текущего положения вала сервопривода.
  • Синтаксис: getServoWidth();
  • Параметры: Нет.
  • Возвращаемое значение: uint16_t ШИРИНА - текущая ширина импульсов ШИМ в мкс.
  • Примечание:
    • Получить ширину импульсов ШИМ управления сервоприводом можно только если выход модуля настроен на режим управления сервоприводом. Настройка вывода осуществляется обращением к функции setPinOut() с параметром ENC_PIN_MODE_SER.
    • Функция получения ширины импульсов может быть полезна для ограничения хода вала сервопривода функцией setServoLimit().
  • Пример:
uint16_t i = enc.getServoWidth(); // Получаем ширину импульсов шим соответствующую текущему положению вала сервопривода.

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
