Мотор-редуктор с управляющим контроллером, FLASH-I2C - Datasheet

Модуль - Мотор-редуктор с управляющим контроллером, I2C-flash.

Техническое описание: Данная страница содержит подробное техническое описание модуля - Мотор-редуктор с управляющим контроллером, I2C-flash и раскрывает работу с модулем через его регистры.

Ознакомиться с пользовательским описанием модуля и примерами работы с библиотекой iarduino_I2C_Motor можно на странице Wiki - Мотор-редуктор с управляющим контроллером, I2C-flash.

Назначение:

Модуль - Мотор-редуктор с управляющим контроллером, I2C-flash - является устройством состоящим из коллекторного двигателя с редуктором и платы управления, подключаемой к шине I2С.

К одной шине I2C можно подключить более 100 модулей. Адрес модуля на шине I2C (по умолчанию 0x09) назначается программно и хранится в его энергонезависимой памяти.

Описание:

Модуль построен на базе двигателя GM12-N20, редуктора, микроконтроллера STM32F030F4 и драйвера DRV8833, снабжен многополюсным магнитным валом, датчиками Холла, и собственным стабилизатором напряжения. Модуль способен поддерживать заданную скорость и направление вращения вала, сверяясь с показаниями датчиков Холла. Модуль самостоятельно обрабатывает полученные данные сохраняя их в своих регистрах. Доступ к регистрам модуля осуществляется по шине I2C.

С помощью регистров модуля можно выполнять следующие действия:

  • Изменить адрес данного модуля на шине I2C. При изменении адреса, можно указать, что новый адрес должен сохраниться в flash память модуля, а значит адрес сохранится и после отключения питания.
  • Включить / отключить внутреннюю подтяжку линий шины I2C (по умолчанию включена). Состояние подтяжки линий шины I2C автоматически сохраняется в flash память модуля, а значит состояние линий сохранится после отключения и включения питания.
  • Узнать версию прошивки модуля.
  • Указать передаточное отношение редуктора мотора, от 0.01 до 167'772.15.
  • Указать количество полюсов (одной полярности) магнитного вала, от 1 до 255.
  • Указать наличие инверсии редуктора и тип подключения мотора.
  • Задать направление вращения вала при положительной скорости, по/против ч.с.
  • Задать скорость вращения вала указав коэффициент заполнения ШИМ, от 0 до ±4095.
    При отрицательных значениях, вал будет вращаться в противоположном направлении.
  • Задать скорость вращения вала указав количество оборотов в минуту, от 0 до ±32'767.
    При отрицательных значениях, вал будет вращаться в противоположном направлении.
    Скорость будет поддерживаться модулем на основании показаний с датчиков Холла.
  • Узнать каким образом задана скорость вращения вала (указанием ШИМ или количеством оборотов в минуту).
  • Задать максимально допустимый % (от 0 до 100) отклонения реальной скорости от заданной.
    На плате модуля есть красный светодиод, который сигнализирует о том, что заданная скорость вращения вала отличается от реальной больше чем на указанный процент.
  • Узнать отличается ли заданная скорость вращения вала от реальной больше допустимого %.
  • Узнать текущую скорость вращения вала, от 0 до ±32'767 об.мин. (RPM).
    Скорость вращения вала определяется по показаниям с датчиков Холла, даже если мотор отключён, а вал вращается по средством внешних сил.
  • Узнать количество совершённых полных оборотов вала, от 0.00 до 167'772.15, значение является беззнаковым, оно учитывает обороты, как в прямом, так и в обратном направлении. Регистр обнуляется при переполнении.
    Количество оборотов вала определяется по показаниям с датчиков Холла, даже если мотор отключён, а вал вращается по средством внешних сил.
  • Остановить двигатель и/или указать тип его остановки. Двигатель может быть остановлен двумя способами: отключением мотора (свободный ход) или торможением (стопор).
    Заданный тип применяется ко всем последующим остановкам двигателя.
  • Остановить двигатель через заданное количество полных оборотов вала, от 0 до 167'772.15, значение является беззнаковым, оно учитывает обороты, как в прямом, так и в обратном направлении. Значение регистра уменьшается по мере вращения вала, при достижении 0 мотор останавливается.
  • Остановить двигатель через заданное количество миллисекунд, от 0 до 16'777'215. Значение регистра уменьшается с каждой миллисекундой, при достижении 0 мотор останавливается.
  • Узнать остановлен ли мотор.
  • Узнать есть ли у остановленного вала возможность свободного хода, или он застопорен.
  • Узнать о наличии ошибки драйвера (перегрузка по току, перегрев, низкое напряжение).

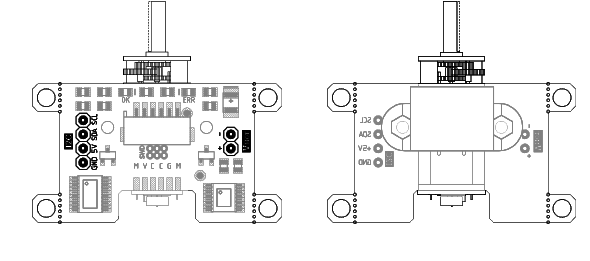

Выводы модуля:

Модуль содержит 2 разъема расположенные по бокам платы.

С одной стороны платы расположен разъем I2C состоящий из 4 выводов, для подключения модуля к шине I2C:

  • SCL - вход/выход линии тактирования шины I2C.
  • SDA - вход/выход линии данных шины I2C.
  • 5V - вход питания логической части драйвера +5 В (номинально), или 3,3 В.
  • GND - общий вывод питания.

С другой стороны расположен разъём VМОТ состоящий из 2 выводов, для подключения питания мотора.

  • +VМОТ - вход питания мотора от +2,7 до +12 В постоянного тока.
  • -VМОТ - общий вывод питания мотора, внутрисхемно соединён с выводом GND шины I2C.

Характеристики:

  • Напряжение питания логики: 5 В (номинально), или 3,3 В.
  • Диапазон напряжений мотора поддерживаемый драйвером: 2,7 В ... 12 В.
  • Максимальный ток мотора поддерживаемый драйвером: до 3 А (пиковый ток до 4 А).
  • Драйвер оснащён защитой от перегрева и перегрузки по току.
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: Vcc.
  • Рабочая температура: от -20 до +70 °С.

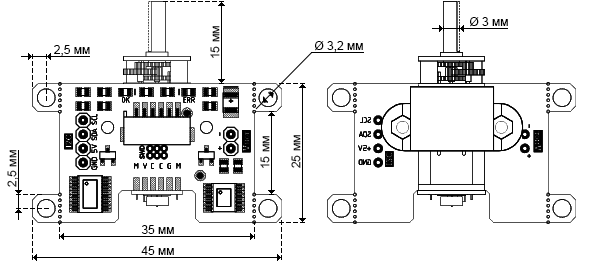

  • Габариты: 45 х 40 мм.
  • Вес: 32 г.

Установка адреса:

Модуль - Мотор-редуктор с управляющим контроллером, I2C-flash относится к серии «Flash» модулей. Все модули данной серии позволяют назначать себе адрес для шины I2C, как временно (новый адрес действует пока есть питание), так и постоянно (новый адрес сохраняется в энергонезависимую память и действует даже после отключения питания). По умолчанию все модули серии «Flash» поставляются с адресом 0x09.

Допускается указывать адреса в диапазоне: 7 < адрес < 127.

Установка адреса (без сохранения):

Если в регистр 0x06 «ADDRESS» записать значение из 7 бит адреса и младшим битом «SAVE_FLASH» равным 0, то указанный адрес станет адресом модуля на шине I2C, но он не сохранится во FLASH памяти, а значит после отключения питания или перезагрузки, установится прежний адрес модуля.

Установка адреса может быть заблокирована, если в регистре 0x01 «BITS_0» установлен бит «BLOCK_ADR». Этот бит по умолчанию сброшен, но он самостоятельно устанавливается при попытке записи данных в регистры предназначенные только для чтения. Бит «BLOCK_ADR» используется в модулях версии 5 и выше. Версия модуля хранится в регистре 0x05 «VERSION».

Установка адреса (с сохранением):

Для установки адреса с его сохранением в FLASH память модуля необходимо выполнить два действия:

  • Установить бит «SAVE_ADR_EN» в регистре 0x01 «BITS_0» (при этом адрес модуля останется прежним).
  • Записать в регистр 0x06 «ADDRESS» значение из 7 бит адреса и младшим битом «SAVE_FLASH» равным 1.

Если не выполнить первое действие (не установить бит «SAVE_ADR_EN»), то новый адрес будет проигнорирован и у модуля останется старый адрес. Бит «SAVE_ADR_EN» самостоятельно сбрасывается после сохранения адреса во FLASH память, а так же при обращении к любому регистру модуля (кроме записи в 0x01 «BITS_0» и 0x06 «ADDRESS»).

Установка адреса может быть заблокирована, если в регистре 0x01 «BITS_0» установлен бит «BLOCK_ADR». Этот бит по умолчанию сброшен, но он самостоятельно устанавливается при попытке записи данных в регистры предназначенные только для чтения. Бит «BLOCK_ADR» используется в модулях версии 5 и выше. Версия модуля хранится в регистре 0x05 «VERSION».

ВАЖНО: запись адреса занимает не менее 30 мс.

Регистры:

Карта регистров модуля:

адрес76543210
0x00 FLG_RESET FLG_SELF_TEST - FLG_GET_NAME RAND_ADR FLG_I2C_UP RESERVED RESERVED
0x01 SET_RESET SET_SELF_TEST - SET_GET_NAME BLOCK_ADR SET_I2C_UP SAVE_ADR_EN RESERVED
0x02
0x03
RESERVED
0x04 MODEL[7-0]
0x05 VERSION[7-0]
0x06 ADDRESS[6-0] SAVE_FLASH
0x07 CHIP_ID[7-0]
0x08
0x09
FREQUENCY[7-0]
FREQUENCY[15-8]
0x0A MAX_RPM_DEV[7-0]
0x0B
---
0x0F
RESERVED
адрес76543210
0x10 FLG_RPM_EN - FLG_RPM_ERR FLG_DRV_ERR - - FLG_STOP FLG_NEUTRAL
0x11 MAGNET[7-0]
0x12
0x13
0x14
REDUCER[7-0]
REDUCER[15-8]
REDUCER[23-16]
0x15
0x16
SET_PWM[7-0]
SET_PWM[15-8]
0x17
0x18
SET_RPM[7-0]
SET_RPM[15-8]
0x19
0x1A
GET_RPM[7-0]
GET_RPM[15-8]
0x1B
0x1C
0x1D
GET_REV[7-0]
GET_REV[15-8]
GET_REV[23-16]
0x1E
0x1F
0x20
STOP_REV[7-0]
STOP_REV[15-8]
STOP_REV[23-16]
0x21
0x22
0x23
STOP_TMR[7-0]
STOP_TMR[15-8]
STOP_TMR[23-16]
0x24 - - - - - - BIT_STOP BIT_NEUTRAL
0x25 - - - - - BIT_DIR_CKW BIT_INV_RDR BIT_INV_PIN
0x26 VOLTAGE[7-0]
0x27
0x28
NOMINAL_RPM[7-0]
NOMINAL_RPM[15-8]

Регистры с адресами 0x02, 0x03 зарезервированы, их биты сброшены в 0. Попытка записи данных в эти регистры будет проигнорирована модулем.

Регистры с адресами 0x0B - 0x0F используются для программирования модуля изготовителем, не пытайтесь записывать данные в эти регистры.

Регистр 0x00 «FLAGS_0» - содержит флаги чтения состояния модуля:

Регистр только для чтения.

  • FLG_RESET - Флаг указывает на факт выполнения успешной перезагрузки модуля. Флаг самостоятельно сбрасывается после чтения регистра 0x00 «FLAGS_0».
  • FLG_SELF_TEST - Флаг указывает на результат выполнения самотестирования модуля (0-провал, 1-успех). Не поддерживается данным модулем.
  • FLG_GET_NAME - Если флаг установлен, значит модуль поддерживает вывод своего названия установкой бита «SET_GET_NAME» в регистре 0x01 «BITS_0».
  • RAND_ADR - Если флаг установлен, значит модуль поддерживает генерацию случайного адреса для шины I2C регистрами 0x64 «RANDOM_NUM», «RANDOM_ADR», «BUN_ADR».
  • FLG_I2C_UP - Если флаг установлен, значит модуль позволяет управлять подтяжкой линий шины I2C при помощи бита «SET_I2C_UP» регистра 0x01 «BITS_0».

Регистр 0x01 «BITS_0» - содержит биты установки состояния модуля:

Регистр для записи и чтения.

  • SET_RESET - Бит запускает программную перезагрузку модуля. О завершении перезагрузки свидетельствует установка флага «FLG_RESET» регистра 0x00 «FLAGS_0».
  • SET_SELF_TEST - Бит запускает самотестирование модуля. При успешном завершении самотестирования устанавливается флаг «FLG_SELF_TEST » регистра 0x00 «FLAGS_0». Не поддерживается данным модулем.
  • SET_GET_NAME - Бит указывает использовать регистр 0x04 «MODEL» для посимвольного вывода названия модуля. Бит сбрасывается автоматически через 300 мс после его установки. Если флаг «FLG_GET_NAME» регистра 0x00 «FLAGS_0» сброшен, значит модуль не поддерживает посимвольный вывод своего названия.
  • BLOCK_ADR - Бит блокирует смену и сохранение адреса для шины I2C. Бит устанавливается автоматически при попытке записи данных в регистры предназначенные только для чтения. Это защищает чип от ненамеренной смены адреса шумами на шине I2C, бит используется в модулях версии 5 и выше. Версия модуля хранится в регистре 0x05 «VERSION».
  • SET_I2C_UP - Бит управляет внутрисхемной подтяжкой линий шины I2C. Значение бита сохраняется в FLASH память модуля. Установка бита в «1» приведёт к подтяжке линий SDA и SCL до уровня 3,3 В. На линии I2C допускается устанавливать внешние подтягивающие резисторы и иные модули с подтяжкой до уровня 3,3 В или 5 В, вне зависимости от состояния текущего бита. Если флаг «FLG_I2C_UP» регистра 0x00 «FLAGS_0» сброшен, значит управление подтяжкой не поддерживается модулем.
  • SAVE_ADR_EN - Бит разрешает записать новый адрес модуля для шины I2C в FLASH память. Бит самостоятельно сбрасывается после сохранения адреса во FLASH память. Запись адреса выполняется следующим образом: нужно установить бит «SAVE_ADR_EN», после чего записать новый адрес в регистр 0x06 «ADDRESS» с установленным битом «SAVE_FLASH».

Регистр 0x04 «MODEL» - содержит идентификатор типа модуля:

Регистр только для чтения.

  • MODEL[7-0] - Для модуля - Мотор-редуктор с управляющим контроллером, I2C-flash - идентификатор равен 0x14.
  • Если установлен флаг «FLG_GET_NAME» регистра 0x00 «FLAGS_0» значит модуль поддерживает посимвольный вывод своего названия.
  • Установка бита «SET_GET_NAME» регистра 0x01 «BITS_0» включает режим посимвольного вывода названия модуля. При этом в регистре 0x04 «MODEL» появится первый символ названия модуля. В процессе чтения регистра 0x04 «MODEL» он будет возвращать очередной символ названия, вплоть до символа конца строки имеющего код 0x00. Далее цикл повторится.
  • Сброс бита «SET_GET_NAME» регистра 0x01 «BITS_0» отключает режим посимвольного вывода названия модуля. Регистр 0x04 «MODEL» вновь будет содержать идентификатор.

Регистр 0x05 «VERSION» - содержит версию прошивки модуля:

Регистр только для чтения.

  • VERSION[7-0] - Версия прошивки (от 0x01 до 0xFF).

Регистр 0x06 «ADDRESS» - отвечает за чтение/установку адреса модуля на шине I2C:

Регистр для чтения и записи.

  • ADDRESS[6-0] - 7 бит адреса модуля на шине I2C. При чтении возвращается текущий адрес модуля, при записи устанавливается указанный адрес модулю. Допускается указывать адреса в диапазоне: 7 < адрес < 127.
  • SAVE_FLASH - Флаг записи адреса в FLASH память модуля.
    Флаг имеет значение только при записи данных в регистр.
    Если флаг сброшен, то адрес в битах ADDRESS[6-0] будет установлен временно (до отключения питания, или сброса/записи нового адреса). Если флаг установлен, то адрес в битах ADDRESS[6-0] будет сохранён в FLASH память модуля (останется и после отключения питания), но только если в бите «SAVE_ADR_EN» регистра 0x01 «BITS_0» установлена логическая 1. Если флаг «SAVE_FLASH» установлен, а бит «SAVE_ADR_EN» сброшен, то адрес в битах ADDRESS[6-0] не будет установлен ни временно, ни постоянно.

Регистр 0x07 «CHIP_ID» - содержит идентификатор общий для всех модулей серии «Flash»:

Регистр только для чтения.

У всех модулей серии «Flash» в регистре «CHIP_ID» содержится значение 0x3C. Если требуется отличить модули серии «Flash» на шине I2C от сторонних модулей, то достаточно прочитать значение регистров 0x06 «ADDRESS» и 0x07 «CHIP_ID» всех модулей на шине I2C. Если 7 старших битов регистра 0x06 «ADDRESS» хранят адрес совпадающий с адресом модуля, а в регистре 0x07 «CHIP_ID» хранится значение 0x3C, то можно с большой долей вероятности утверждать, что данный модуль является модулем серии «Flash».

Регистры 0x08-0x09 «FREQUENCY» - содержат частоту ШИМ:

Регистры только для записи.

  • FREQUENCY[15-0] - Частота ШИМ в диапазоне от 25 до 1'000 Гц. Значение по умолчанию 0x01F4 = 500 Гц. Частота записанная в регистры «FREQUENCY[15-8]», «FREQUENCY[7-0]» применяется после записи старшего байта «FREQUENCY[15-8]».
    Если записать значение < 0x0019 то в регистрах появится 0x0010 и частота будет 25 Гц.
    Если записать значение > 0x03E8 то в регистрах появится 0x03E8 и частота будет 1 кГц.
  • Частота ШИМ не влияет на коэффициент заполнения ШИМ, а скорость мотора зависит от коэффициента заполнения ШИМ.
  • Примечание: У модулей версии 6 и ниже, частота указывается в диапазоне от 1 (а не от 25) и записанное значение сохраняется даже после отключения питания.

Регистр 0x0A «MAX_RPM_DEV» - максимальный % отклонения скорости:

Регистр только для записи.

  • MAX_RPM_DEV[8-0] - Число от 0 до 100 задаёт максимально допустимый процент отклонения реальной скорости от заданной, при котором устанавливается флаг ошибки скорости.
    Значение регистра не влияет на скорость, а определяет границу установки флага ошибки.
    Значение по умолчанию 0x0A = 10%.
    Если записать значение больше 100% (больше 0x64) то в регистре появится 0x64 = 100%.
  • Если скорость вращения вала отличается от заданной регистрами 0x17-0x18 «SET_RPM» более чем на указанный процент, то в регистре 0x10 «FLG» устанавливается флаг ошибки скорости «FLG_RPM_ERR», а на плате модуля включается красный светодиод.
  • Снижение отличия заданной и реальной скорости ниже указанного процента, приводит к сбросу флага «FLG_RPM_ERR» и отключению красного светодиода на плате модуля.
  • Примечание: У модулей версии 6 и ниже, записанное значение сохраняется даже после отключения питания.

Регистр 0x10 «FLG» - содержит статусные флаги:

Регистр только для чтения.

  • FLG_RPM_EN - Флаг указывает на то, что скорость вращения вала задана количеством оборотов в минуту 0x17-0x18 «SET_RPM». Если флаг сброшен, значит скорость вращения вала задана коэффициентом заполнения ШИМ 0x15-0x16 «SET_PWM».
  • FLG_RPM_ERR - Флаг указывает на ошибку скорости. Флаг устанавливается если скорость вращения вала задана количеством оборотов в минуту 0x17-0x18 «SET_RPM» и эта скорость отличается от реальной скорости вращения вала более чем на 0x0A «MAX_RPM_DEV» %.
  • FLG_DRV_ERR - Флаг указывает на ошибку драйвера. Флаг устанавливается при перегрузке по току мотора, перегреве драйвера или низком уровне напряжения питания мотора.
  • FLG_STOP - Флаг информирует об остановке вала. Флаг устанавливается при установке бита «BIT_STOP» регистра 0x24 «STOP», при задании нулевой скорости, или при установке коэффициента заполнения ШИМ равного нулю.
  • FLG_NEUTRAL - Флаг информирует о наличии свободного хода у остановленного вала.
    Флаг устанавливается при установке бита «BIT_NEUTRAL» регистра 0x24 «STOP».
    Если флаг установлен значит при остановке мотора, вал можно вращать.
    Если флаг сброшен, значит при остановке осуществляется торможение (вал застопорен).

Регистр 0x11 «MAGNET» - содержит количество полюсов кольцевого магнита:

Регистр для чтения и записи.

  • MAGNET[7-0] - Количество полюсов магнитного вала (одной полярности), значение от 1 до 255. Данное значение можно изменить при смене магнитного вала модуля, который оказывает влияние на показания датчиков Холла.
  • Запись нулевого значения означает отсутствие кольцевого магнита на роторе мотора или отсутствие датчиков Холла. При этом перестанут работать следующие регистры:
    • 0x17-0x18 «SET_RPM» - указание скорости через обороты в минуту.
    • 0x19-0x1A «GET_RPM» - получение скорости через обороты в минуту.
    • 0x1B-0x1D «GET_REV» - получение количества совершённых полных оборотов вала.
    • 0x1E-0x20 «STOP_REV» - количество оборотов вала оставшихся до остановки мотора.

Регистры 0x12-0x14 «REDUCER» - содержат передаточное отношение редуктора:

Регистры для чтения и записи.

  • REDUCER[23-0] - Передаточное отношение редуктора в сотых долях, от 1 (что соответствует отношению 1:0.01) до 16'777'215 (что соответствует отношению 1:167'772.15). Передаточное отношение записанное в регистры «REDUCER[23-16]», «REDUCER[15-8]», «REDUCER[7-0]» применяется после записи старшего байта «REDUCER[23-16]». Данное значение можно изменить при смене редуктора мотора, на редуктор с другим передаточным отношением.
    Если записать значение 0x000000 то в регистрах появится 0x000064 (=100), что соответствует передаточному отношению 1:1.00 (редуктор отсутствует).
    Если записать значение от 0x000001 до 0x000064, значит редуктор повышающий.

Регистры 0x15-0x16 «SET_PWM» - задают скорость через коэффициент ШИМ:

Регистры для чтения и записи.

  • SET_PWM[15-0] - Коэффициент заполнения ШИМ от 0 до ±4095. Коэффициент определяет скорость вращения вала, где 0 - остановка, а ±4095 максимальная скорость.
    При отрицательных значениях, вал будет вращаться в противоположном направлении.
    Коэффициент заполнения ШИМ записанный в регистры «SET_PWM[15-8]», «SET_PWM[7-0]» применяется после записи старшего байта «SET_PWM[15-8]».
  • Запись любого значения приводит к обнулению регистров задания скорости количеством оборотов в минуту 0x17-0x18 «SET_RPM» и сбросу флагов «FLG_RPM_EN», «FLG_RPM_ERR» регистра 0x10 «FLG».
    Если записать значение выходящее за пределы диапазона ±4095 то в регистрах появится значение 4095 с сохранением записанного знака.
  • Если записать значение 0, то будет установлен бит «BIT_STOP» регистра 0x24 «STOP», что приведёт к остановке вала и установке флага «FLG_STOP» регистра 0x10 «FLG».

Регистры 0x17-0x18 «SET_RPM» - задают скорость через обороты в минуту:

Регистры для чтения и записи.

  • SET_RPM[15-0] - Скорость вращения вала заданная количеством оборотов в минуту, от 0 до ±32'767 об.мин. (RPM). При отрицательных значениях, вал будет вращаться в противоположном направлении.
    Скорость записанная в регистры «SET_RPM[15-8]», «SET_RPM[7-0]» применяется после записи старшего байта «SET_RPM[15-8]».
  • Запись не нулевого значения приводит к установке флага «FLG_RPM_EN» регистра 0x10 «FLG», указывающего что скорость задана количеством оборотов в минуту.
  • Заданная скорость поддерживается модулем на основании показаний с датчиков Холла.
    Если заданная скорость вращения вала отличается от реальной скорости вращения вала более чем на 0x0A «MAX_RPM_DEV» процентов, то в регистре 0x10 «FLG» устанавливается флаг ошибки скорости «FLG_RPM_ERR», а на плате модуля включается красный светодиод.
    В противном случае флаг «FLG_RPM_ERR» регистра 0x10 «FLG» сбрасывается, а красный светодиод на плате модуля отключается.
  • Если записать значение 0, то будет сброшен флаг «FLG_RPM_EN» регистра 0x10 «FLG» и установлен бит «BIT_STOP» регистра 0x24 «STOP», что приведёт к остановке вала и установке флага «FLG_STOP» регистра 0x10 «FLG».

Регистры 0x19-0x1A «GET_RPM» - содержат количество оборотов в минуту:

Регистры только для чтения.

  • GET_RPM[15-0] - Реальное количество оборотов вала в минуту, от 0 до ±32'767 об.мин. (RPM).
    Скорость вращения вала определяется по показаниям с датчиков Холла, даже если мотор отключён, а вал вращается по средством внешних сил. Отрицательные значения означают что вал вращается в противоположном направлении.

Регистры 0x1B-0x1D «GET_REV» - содержат количество совершённых оборотов:

Регистры только для чтения.

  • GET_REV[23-0] - Количество совершённых оборотов вала в сотых долях полного оборота, от 0 (0.00 оборотов) до 16'777'215 (167'772,15 полных оборотов).
    Значение является беззнаковым, оно учитывает обороты, как в прямом, так и в обратном направлении (складывая их без учёта направления).
    Количество оборотов вала определяется по показаниям с датчиков Холла, даже если мотор отключён, а вал вращается по средством внешних сил.
  • Обнулить количество совершённых оборотов (0x1B-0x1D «GET_REV») можно записав любое значение в регистры 0x1E-0x1F «STOP_REV».

Регистры 0x1E-0x20 «STOP_REV» - содержат количество оборотов до остановки:

Регистры для чтения и записи.

  • STOP_REV[23-0] - Количество полных оборотов до остановки вала. Значение хранится в сотых долях полного оборота, от 0 (0.00 оборотов) до 16'777'215 (167'772,15 полных оборотов).
    Значение является беззнаковым, оно учитывает обороты, как в прямом, так и в обратном направлении.
    Количество полных оборотов записанное в регистры «STOP_REV[23-16]», «STOP_REV[15-8]», «STOP_REV[7-0]» применяется после записи старшего байта «STOP_REV[23-16]».
  • Запись не нулевого значения включает отсчёт оборотов до остановки вала. При вращении вала, модуль уменьшает значение регистров (0x1E-0x20 «STOP_REV») на совершённое количество оборотов, а при достижении 0 устанавливает бит «BIT_STOP» регистра 0x24 «STOP», что приводит к остановке вала и установке флага «FLG_STOP» регистра 0x10 «FLG».
  • Запись нулевого значения отключает отсчёт оборотов без установки бита «BIT_STOP» регистра 0x24 «STOP», что не приводит к остановке вала.
  • Запись любого значения (в том числе и нулевого) приводит к обнулению регистров количества совершённых оборотов 0x1B-0x1D «GET_REV».
  • Количество оборотов вала определяется по показаниям с датчиков Холла, даже если мотор отключён, а вал вращается по средством внешних сил.
  • Записать новое значение в регистры (или переписать их) можно в любое время, как при вращающемся, так и при остановленном вале. Если модуль управляет колёсами, то зная их радиус, можно определить количество полных оборотов требуемое для движения на заданное расстояние.
    Если записать количество оборотов, при остановленном вале, а потом запустить вал (указав скорость), вы будите точно знать путь пройденный с момента запуска вала до его остановки.
    Если записать количество оборотов при вращающемся вале, вы будите точно задать путь пройденный с момента записи количества оборотов до остановки вала.

Регистры 0x21-0x23 «STOP_TMR» - содержат время до остановки вала:

Регистры для чтения и записи.

  • STOP_TMR[23-0] - Количество миллисекунд до остановки вала, от 0 до 16'777'215 (16'777,215 сек).
    Время записанное в регистры «STOP_TMR[23-16]», «STOP_TMR[15-8]», «STOP_TMR[7-0]» применяется после записи старшего байта «STOP_TMR[23-16]».
  • Запись не нулевого значения включает отсчёт времени до остановки вала (даже если вал не вращается). Модуль уменьшает значение регистров (0x21-0x23 «STOP_TMR») на количество пройденных миллисекунд, а при достижении 0 устанавливает бит «BIT_STOP» регистра 0x24 «STOP», что приводит к остановке вала и установке флага «FLG_STOP» регистра 0x10 «FLG».
  • Запись нулевого значения отключает отсчёт времени без установки бита «BIT_STOP» регистра 0x24 «STOP», что не приводит к остановке вала.
  • Записать новое значение в регистры (или переписать их) можно в любое время, как при вращающемся, так и при остановленном вале. Если модуль управляет колёсами, то задав скорость оборотами в секунду, можно определить время требуемое для движения на заданное расстояние.

Регистр 0x24 «STOP» - содержит биты остановки вала:

Регистр только для записи.

  • BIT_STOP - бит остановки вала. Сброс бита в 0 не приводит ни к каким действиям. Установка бита приводит к остановке вала, сбросу регистров задания скорости 0x15-0x16 «SET_PWM» и 0x17-0x18 «SET_RPM», сбросу флагов «FLG_RPM_EN» и «FLG_RPM_ERR» регистра 0x10 «FLG» и установке флага «FLG_STOP».
  • BIT_NEUTRAL - бит определяет поведение вала при остановке. Изменение бита «BIT_NEUTRAL» приводит к аналогичному изменению флага «FLG_NEUTRAL» регистра 0x10 «FLG».
    Если флаг установлен значит при остановке мотора, вал можно вращать.
    Если флаг сброшен, значит при остановке осуществляется торможение (вал застопорен).
  • Торможение (стопор) вала осуществляется путём замыкания обмоток двигателя, что приводит к сопротивлению поворота вала внешними силами.

Регистр 0x25 «BITS_2» - содержит биты инверсии направления вращения:

Регистр для чтения и записи.

  • BIT_DIR_CKW - Бит вращения вала модуля по часовой стрелке, при положительной скорости. Данный бит позволяет установить два модуля по бокам устройства, например, по левому и правому борту машины. Для левого модуля бит сбрасывается, а для правого устанавливается. При указании положительной скорости для обоих модулей, колёса установленные на их валы будут вращаться в направлении по ходу машины. А при указании отрицательной скорости, оба колеса будут вращаться в обратном направлении. При этом не важно как указывалась скорость, при помощи ШИМ или указанием количества оборотов в минуту.
    По умолчанию бит установлен в 1.
  • BIT_INV_RDR - Бит инверсии редуктора. Бит указывает на то, что вал редуктора вращается в сторону противоположную вращению ротора мотора.
    Значение по умолчанию зависит от используемого в модуле редуктора.
  • BIT_INV_PIN - Бит инверсии подключения проводов мотора. Бит указывает на то, что ротор мотора вращается против часовой стрелки.
    Значение по умолчанию зависит от типа подключения мотора в модуле.

Регистр 0x26 «VOLTAGE» - содержит номинальное напряжение электродвигателя:

Регистр для чтения и записи.

  • VOLTAGE[7-0] - Номинальное напряжение электродвигателя. Значение хранится в десятых долях Вольт, от 0 (0.0 В) до 255 (25,5 В).
    Значение является беззнаковым, оно носит исключительно информационный характер.

Регистры 0x27-0x28 «NOMINAL_RPM» - содержат номинальное количество оборотов в минуту:

Регистры для чтения и записи.

  • NOMINAL_RPM[15-0] - Номинальное количество оборотов вала, от 0 до 65'535 об.мин. (RPM).
    Значение является беззнаковым целым числом. Оно носит исключительно информационный характер, о скорости вращения вала редуктора при номинальном напряжении мотора и 100% коэффициенте заполнения ШИМ.

Регистры 100+:

У младших версий модулей линейки «FLASH-I2C» нет блока регистров «100+», так же этого блока нет у модулей линейки «Metro», о его наличии свидетельствует установленный флаг «RAND_ADR» в регистре 0x00 «FLAGS_0».

Блок регистров «100+» с адресами от 0x64 (100)10 до 0x75 (117)10 не участвует в работе модуля, он предназначен только для обнаружения модулей с одинаковыми адресами и назначения этим модулям разных адресов, не отключая их от шины I2C.

Карта регистров 100+:

адрес76543210
0x64
0x66
RANDOM_NUM[7-0]
RANDOM_NUM[15-8]
0x66 RANDOM_ADR[7-0]
0x67 BUN_ADR_0F BUN_ADR_0E BUN_ADR_0D BUN_ADR_0C BUN_ADR_0B BUN_ADR_0A BUN_ADR_09 BUN_ADR_08
0x68 BUN_ADR_17 BUN_ADR_16 BUN_ADR_15 BUN_ADR_14 BUN_ADR_13 BUN_ADR_12 BUN_ADR_11 BUN_ADR_10
0x69 BUN_ADR_1F BUN_ADR_1E BUN_ADR_1D BUN_ADR_1C BUN_ADR_1B BUN_ADR_1A BUN_ADR_19 BUN_ADR_18
0x6A BUN_ADR_27 BUN_ADR_26 BUN_ADR_25 BUN_ADR_24 BUN_ADR_23 BUN_ADR_22 BUN_ADR_21 BUN_ADR_20
0x6B BUN_ADR_2F BUN_ADR_2E BUN_ADR_2D BUN_ADR_2C BUN_ADR_2B BUN_ADR_2A BUN_ADR_29 BUN_ADR_28
0x6C BUN_ADR_37 BUN_ADR_36 BUN_ADR_35 BUN_ADR_34 BUN_ADR_33 BUN_ADR_32 BUN_ADR_31 BUN_ADR_30
0x6D BUN_ADR_3F BUN_ADR_3E BUN_ADR_3D BUN_ADR_3C BUN_ADR_3B BUN_ADR_3A BUN_ADR_39 BUN_ADR_38
0x6E BUN_ADR_47 BUN_ADR_46 BUN_ADR_45 BUN_ADR_44 BUN_ADR_43 BUN_ADR_42 BUN_ADR_41 BUN_ADR_40
0x6F BUN_ADR_4F BUN_ADR_4E BUN_ADR_4D BUN_ADR_4C BUN_ADR_4B BUN_ADR_4A BUN_ADR_49 BUN_ADR_48
0x70 BUN_ADR_57 BUN_ADR_56 BUN_ADR_55 BUN_ADR_54 BUN_ADR_53 BUN_ADR_52 BUN_ADR_51 BUN_ADR_50
0x71 BUN_ADR_5F BUN_ADR_5E BUN_ADR_5D BUN_ADR_5C BUN_ADR_5B BUN_ADR_5A BUN_ADR_59 BUN_ADR_58
0x72 BUN_ADR_67 BUN_ADR_66 BUN_ADR_65 BUN_ADR_64 BUN_ADR_63 BUN_ADR_62 BUN_ADR_61 BUN_ADR_60
0x73 BUN_ADR_6F BUN_ADR_6E BUN_ADR_6D BUN_ADR_6C BUN_ADR_6B BUN_ADR_6A BUN_ADR_69 BUN_ADR_68
0x74 BUN_ADR_77 BUN_ADR_76 BUN_ADR_75 BUN_ADR_74 BUN_ADR_73 BUN_ADR_72 BUN_ADR_71 BUN_ADR_70
0x75 BUN_ADR_7F BUN_ADR_7E BUN_ADR_7D BUN_ADR_7C BUN_ADR_7B BUN_ADR_7A BUN_ADR_79 BUN_ADR_78

Регистры 0x64-0x65 «RANDOM_NUM» - содержат случайное число:

Регистры только для чтения.

  • RANDOM_NUM[15-0] - Содержит двухбайтное случайное число позволяющее определить наличие нескольких устройств с одинаковым адресом.
  • Значение из регистров читается одним пакетом (младший и старший байт). После чтения старшего байта, модуль на 5мс перейдёт в режим «молчания». В этом режиме модуль будет отправлять NACK мастеру после получения номера регистра в любых запросах.
  • Если прочитать регистры 0x64-0x65 «RANDOM_NUM» дважды, с промежутком между чтениями менее 5мс, то первый раз мы получим два байта случайного числа, а второй раз модуль откажет в чтении, так как отправит NACK. Но это только в том случае, если адрес модуля уникален.
  • Если адрес принадлежит нескольким устройствам, то и отвечать на запрос чтения будут несколько устройств. При первом чтении регистров 0x64-0x65 «RANDOM_NUM», биты случайного числа у разных модулей не совпадут, в результате чего один модуль передаст оба байта случайного числа и перейдёт в режим «молчания», а другой модуль (или модули) зафиксирует потерю арбитража и не передаст старший байт, следовательно, и не перейдёт в режим «молчания». Значит при повторном чтении регистров, мы опять получим два байта случайного числа от того модуля который не перешёл в режим «молчания», что будет свидетельствовать о наличии нескольких устройств на одном адресе.

Регистр 0x66 «RANDOM_ADR» - случайный адрес:

Регистр для чтения и записи.

  • RANDOM_ADR[7-0] - Позволяет задавать модулю случайный временный адрес, подтверждать временный адрес и получать информацию о состоянии временного адреса.
  • Запись 0x0F - Назначить модулю случайный временный адрес на 50 мс.
    В регистре 0x06 «ADDRESS» останется значение постоянного адреса.
  • Запись 0xF0 - Подтвердить назначенный временный адрес до отключения питания.
    В регистре 0x06 «ADDRESS» появится назначенный временный адрес.
  • Чтение 0x55 - Назначен временный случайный адрес на 50 мс.
  • Чтение 0xFF - Назначенный временный адрес подтверждён до отключения питания.
  • Чтение 0x00 - Временный адрес не назначался или отменён по истечении 50 мс.
  • Если на шине несколько устройств имеют одинаковый адрес, то запись значения 0x0F в регистр 0x66 «RANDOM_ADR» этих устройств, приведёт к тому, что каждый модуль сам себе назначит временный случайный адрес на 50 мс. За указанное время следует найти все новые временные адреса устройств и подтвердить их отправив в регистр 0x66 «RANDOM_ADR» значение 0xF0.
  • Примечание: Случайный адрес модуль выбирает сам из диапазона от 0x08 до 0x7E включительно, кроме адресов запрещённых регистрами 0x67-0x75 «BUN_ADR».

Регистры 0x67-0x75 «BUN_ADR» - запрещают назначать адреса:

Регистры для чтения и записи.

  • BUN_ADR_08 - Бит запрещает назначать адрес 0x08 регистром 0x66 «RANDOM_ADR».
  • BUN_ADR_09 - Бит запрещает назначать адрес 0x09 регистром 0x66 «RANDOM_ADR».
  • ...
  • BUN_ADR_7D - Бит запрещает назначать адрес 0x7D регистром 0x66 «RANDOM_ADR».
  • BUN_ADR_7E - Бит запрещает назначать адрес 0x7E регистром 0x66 «RANDOM_ADR».
  • Если бит регистров 0x67-0x75 «BUN_ADR» установлен, то модуль не назначит себе случайный временный адрес соответствующий установленному биту.
  • Если на шине есть несколько устройств с одинаковым адресом, то отправка команды 0x0F в регистр 0x66 «RANDOM_ADR» этих устройств, приведёт к тому, что каждый модуль сам себе назначит временный случайный адрес на 50 мс. Но вновь назначенный адрес может совпасть с адресом другого модуля на шине I2C, особенно если их много. По этому перед назначением случайного временного адреса рекомендуется записать в регистры 0x67-0x75 «BUN_ADR» все найденные на шине I2C уникальные адреса.

Доступ к данным регистров:

Каждый регистр модуля хранит 1 байт данных. Так как модуль использует интерфейс передачи данных I2C, то и доступ к данным охарактеризован им.

Обмен данными по шине I2C происходит по одному биту за один такт, после каждых переданных 8 бит (1 байта) принимающее устройство отвечает передающему одним битом: «ACK» в случае успешного приёма, или «NACK» в случае ошибки. Пакет приёма/передачи данных начинается сигналом «START» и завершается сигналом «STOP». Первый байт пакета всегда состоит из 7 бит адреса устройства и одного (младшего) бита R/W.

Сигналы интерфейса передачи данных I2C:

    Для удобства восприятия сигналов они выполнены в следующих цветах:
  • Зелёный - сигналы формируемые мастером.
  • Красный - данные отправляемые мастером.
  • Синий - данные отправляемые модулем.
  • Фиолетовый - данные отправляемые мастером или модулем.
  • «START» - отправляется мастером в начале пакета приема/передачи данных. Сигнал представляет переход уровня линии «SDA» из «1» в «0» при наличии «1» на линии «SCL».
  • «STOP» - отправляется мастером в конце пакета приёма/передачи данных. Сигнал представляет переход уровня линии «SDA» из «0» в «1» при наличии «1» на линии «SCL».
  • БИТ - значение бита считывается с линии «SDA» по фронту импульса на линии «SCL».
  • «ACK» - бит равный 0, отправляется после успешного приёма байта данных.
  • «NACK» - бит равный 1, отправляется после байта данных в случае ошибки.
  • ПЕРВЫЙ БАЙТ - отправляется мастером, состоит из 7 бит адреса и бита «RW».
  • «R/W» - младший бит первого байта данных указывает направление передачи данных пакета, 1 - прием (от модуля к мастеру), 0 - передача (от мастера в модуль).
  • «RESTART» - повторный старт, отправляется мастером внутри пакета. Сигнал представляет из себя «START» отправленный не на свободной шине, а внутри пакета.

ВАЖНО: Все изменения на линии «SDA» должны происходить только при наличии «0» на линии «SCL» за исключением сигналов «START», «STOP» и «RESTART».

    Запись данных в регистры:

    • Отправляем сигнал «START».
    • Отправляем первый байт: 7 бит адреса модуля и бит «R/W» равный 0 (запись).
      Получаем ответ от модуля в виде одного бита «ACK».
    • Отправляем второй байт: адрес регистра в который будет произведена запись.
      Получаем ответ от модуля в виде одного бита «ACK».
    • Отправляем третий байт: данные для записи в регистр.
      Получаем ответ от модуля в виде одного бита «ACK».
    • Далее можно отправить четвёртый байт данных для записи в следующий по порядку регистр и т.д.
    • Отправляем сигнал «STOP».

    Пример записи в один регистр:

    Запись значения 0x2A в регистр 0x06 модуля с адресом 0x09:

                                     // Запись в регистр методами библиотеки Wire.h
    Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
    Wire.write(0x06);                // Записываем в буфер байт адреса регистра.
    Wire.write(0x26);                // Записываем в буфер байт который будет записан в регистр.
    Wire.endTransmission();          // Выполняем передачу адреса и байтов из буфера. Функция возвращает: 0-передача успешна / 1 - переполнен буфер для передачи / 2 - получен NACK при передаче адреса / 3 - получен NACK при передаче данных / 4 - другая ошибка.


    Пример записи в несколько регистров подряд:

    Запись в модуль с адресом 0x09 нескольких значений начиная с регистра 0x12:
    В регистр 0x12 запишется значение 0x0F, в следующий по порядку регистр (0x13) запишется значение 0x30 и в следующий по порядку регистр (0x14) запишется значение 0xB1.

                                     // Запись в регистры методами библиотеки Wire.h
    byte data[3] = {0x0F,0x30,0xB1}; // Определяем массив с данными для передачи.
    Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
    Wire.write(0x12);                // Записываем в буфер байт адреса первого регистра.
    Wire.write(data, 3);             // Записываем в буфер 3 байта из массива data.
    Wire.endTransmission();          // Выполняем передачу адреса и байт из буфера. Функция возвращает: 0-передача успешна / 1 - переполнен буфер для передачи / 2 - получен NACK при передаче адреса / 3 - получен NACK при передаче данных / 4 - другая ошибка.

    Чтение данных из регистров:

    • При чтении пакет делится на 2 части: запись № регистра и чтение его данных.
    • Отправляем сигнал «START».
    • Отправляем первый байт: 7 бит адреса модуля и бит «R/W» равный 0 (запись).
      Получаем ответ от модуля в виде одного бита «ACK».
    • Отправляем второй байт: адрес регистра из которого нужно прочитать данные.
      Получаем ответ от модуля в виде одного бита «ACK».
    • Отправляем сигнал «RESTART».
    • Отправляем первый байт после «RESTART»: 7 бит адреса и бит «R/W» равный 1 (чтение).
      Получаем ответ от модуля в виде одного бита «ACK».
    • Получаем байт данных из регистра модуля.
      Отвечаем битом «ACK» если хотим прочитать следующий регистр, иначе отвечаем «NACK».
    • Отправляем сигнал «STOP».

    Пример чтения одного регистра:

    Чтение из модуля с адресом 0x09 байта данных регистра 0x05:
    (в примере модуль вернул значение 0x01).

                                     // Чтение регистра методами библиотеки Wire.h
    byte data;                       // Объявляем переменную для чтения байта данных.
    Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
    Wire.write(0x05);                // Записываем в буфер байт адреса регистра.
    Wire.endTransmission(false);     // Выполняем передачу без установки состояния STOP.
    Wire.requestFrom(0x09, 1);       // Читаем 1 байт из устройства с адресом 0x09. Функция возвращает количество реально принятых байтов. Так как предыдущая функция не установила состояние STOP, то состояние START установленное данной функцией будет расценено как RESTART.
    data=wire.read();                // Сохраняем прочитанный байт в переменную data.

    Пример чтения нескольких регистров подряд:

    Чтение из модуля с адресом 0x09 нескольких регистров начиная с регистра 0x05:
    (в примере модуль вернул значения: 0x01 из рег. 0x05, 0x13 из рег. 0x06, 0xC3 из рег. 0x07).

                                     // Чтение регистров методами библиотеки Wire.h
    byte data[3];                    // Объявляем массив для чтения данных.
    Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
    Wire.write(0x05);                // Записываем в буфер байт адреса регистра.
    Wire.endTransmission(false);     // Выполняем передачу без установки состояния STOP.
    Wire.requestFrom(0x09, 3);       // Читаем 3 байта из устройства с адресом 0x09. Функция возвращает количество реально принятых байтов. Так как предыдущая функция не установила состояние STOP, то состояние START установленное данной функцией будет расценено как RESTART.
    int i=0;                         // Определяем счётчик номера прочитанного байта.
    while( Wire.available() ){       // Выполняем цикл while пока есть что читать из буфера.
      if(i<3){                       // Лучше делать такую проверку, чтоб не записать данные за пределы массива data!
        data[i] = wire.read(); i++;  // Читаем очередной байт из буфера в массив data.
      }                              //
    }                                //

    Примечание:

    • Если на линии I2C только один мастер, то сигнал «RESTART» можно заменить на сигналы «STOP» и «START».
    • Рекомендуется не выполнять чтение или запись данных чаще 200 раз в секунду.
      Обратите внимание на сигналы «RESTART» и «STOP» в пакетах чтения данных:
    • Между фронтом и спадом сигнала «RESTART» проходит фронт импульса на линии «SCL», что расценивается как передача бита равного 1.
    • Между сигналом «NACK» и сигналом «STOP» проходит фронт импульса на линии «SCL», что расценивается как передача бита равного 0.
    • Эти биты не сохраняются в модулях и не расцениваются как ошибки.

    Модуль не поддерживает горячее подключение: Подключайте модуль только при отсутствии питания и данных на шине I2C. В противном случае потребуется отключить питание при уже подключённом модуле.

    Пример запуска вращения (100rpm) и остановки вала:

    Следующий скетч демонстрирует запуск вращения вала на скорости 100 оборотов в минуту и остановку вала на 2 секунды.

    #include <Wire.h>                     // Подключаем библиотеку Wire для работы с шиной I2C.
    const int ADDRESS = 0x09;             // Определяем адрес модуля.
    const int REG_RPM = 0x17;             // Определяем адрес регистра задания скорости хранящего младший байт количества оборотов в минуту.
    const int REG_STP = 0x24;             // Определяем адрес регистра остановки вала.
    const int VAL_RPM = 100;              // Определяем скорость вращения вала как 100 оборотов в минуту.
                                          //
    void setup(){                         //
        Wire.setClock(100000L);           // Устанавливаем скорость передачи данных по шине I2C.
        Wire.begin();                     // Инициируем работу c шиной I2C в качестве мастера.
    }                                     //
                                          //
    void loop(){                          //
    //  Запускаем мотор:                  //
        Wire.beginTransmission(ADDRESS);  // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
        Wire.write(REG_RPM);              // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра REG_RPM.
        Wire.write( lowByte (VAL_RPM) );  // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это младший байт скорости.
        Wire.write( highByte(VAL_RPM) );  // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это старший байт скорости.
        Wire.endTransmission();           // Выполняем инициированную ранее передачу данных.
        delay(2000);                      // Добавляем задержку в две секунды.
    //  Останавливаем мотор:              //
        Wire.beginTransmission(ADDRESS);  // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
        Wire.write(REG_STP);              // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра REG_STP.
        Wire.write(0b00000010);           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это число с установленным битом BIT_STOP.
    //  Wire.write(0b00000011);           // Если место предыдущей строки отправить число с установленными битами BIT_STOP и BIT_NEUTRAL, то мотор будет останавливаться не резко, а плавно.
        Wire.endTransmission();           // Выполняем инициированную ранее передачу данных.
        delay(2000);                      // Добавляем задержку в две секунды.
    }                                     //

    Габариты:

    Ссылки:




    Обсуждение

    Гарантии и возврат Используя сайт Вы соглашаетесь с условями
