Модуль - ИК-приёмник/передатчик, FLASH-I2C.

Техническое описание: Данная страница содержит подробное техническое описание модуля - ИК-приемник/передатчик, FLASH-I2C и раскрывает работу с модулем через его регистры.

Ознакомиться с пользовательским описанием модуля и примерами работы с библиотекой iarduino_I2C_IR можно на странице Wiki - ИК-приемник/передатчик, FLASH-I2C.

Назначение:

Модуль - ИК-приемник/передатчик, FLASH-I2C - является устройством для беспроводного обмена данными по ИК-каналу. Модуль позволяет передавать данные на устройства с управлением от ИК пультов ДУ, обмениваться данными с подобными себе модулями и получать данные от ИК пультов ДУ, и модулей линейки «Дорожное движение». Управление модулем ИК-приёмопередатчика осуществляется по шине I2C.

К одной шине I2C можно подключить более 100 модулей. Адрес модуля на шине I2C (по умолчанию 0x09) назначается программно и хранится в его энергонезависимой памяти.

Описание:

Модуль построен на базе, микроконтроллера STM32F030F4, снабжён ИК-приёмником, двумя ИК-светодиодами для передачи данных, светодиодами информирующими о приёме и передаче данных по ИК-каналу, регулятором дальности ИК-передатчика, и собственным стабилизатором напряжения. Модуль способен принимать и передавать данные по ИК-каналу в соответствии с протоколами: NEC, SAMSUNG, SHARP, SIRC12, SIRC15, RC5, RC5X, RC6 и IARDUINO. Все перечисленные протоколы используют пакетную передачу данных, данные в пакете представлены в виде адреса ИК-устройства (не путать с адресом устройства на шине I2C) и команды для него. При получении данных по ИК-каналу, модуль способен самостоятельно определить протокол который был использован для их отправки.

Настройка модуля, запись и чтение данных, осуществляется через его регистры. Доступ к регистрам модуля осуществляется по шине I2C.

С помощью регистров модуля можно выполнять следующие действия:

Изменить адрес данного модуля на шине I2C. При изменении адреса, можно указать, что новый адрес должен сохраниться в flash память модуля, а значит адрес сохранится и после отключения питания.
Включить / отключить внутреннюю подтяжку линий шины I2C (по умолчанию включена). Состояние подтяжки линий шины I2C автоматически сохраняется в flash память модуля, а значит состояние линий сохранится после отключения и включения питания.
Узнать версию прошивки модуля.
Указать данные для передачи по ИК-каналу (адрес устройства и команду).
Прочитать принятые по ИК-каналу данные (адрес устройства и команду).
Задать автоматическую отправку данных по ИК-каналу с заданным интервалом.
При автоматической отправке данных, можно задать режим хаотичной смены интервалов между пакетами (в диапазоне ±50% от заданного), что позволит передавать данные по ИК-каналу от нескольких модулей, в одном направлении, одновременно.
Определить факт получения по ИК-каналу данных отправляемых в автоматическом режиме (факт получения пакетов повторов, как при удержании кнопки ИК-пульта ДУ).
Выбрать один из 9 доступных протоколов для передачи данных по ИК-каналу.
Выбрать один из 9 доступных протоколов для получения данных по ИК-каналу.
Включить/отключить ИК-передатчик.
Включить/отключить ИК-приёмник.
Включить/отключить режим автоопределения кодировки ИК-приёмником.

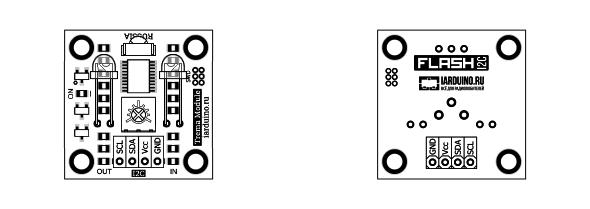

Выводы модуля:

Модуль подключается по шине I2C, все выводы которой (GND, Vcc, SDA, SCL) размещены на одной колодке.

SCL - вход/выход линии тактирования шины I2C.
SDA - вход/выход линии данных шины I2C.
Vcc - вход питания от 3,3 до 5 В.
GND - общий вывод питания.

Характеристики:

Напряжение питания: 3,3 В или 5 В, поддерживаются оба напряжения.
Ток потребляемый модулем: до 15 мА.
Интерфейс: I2C.
Скорость шины I2C: 100 кбит/с.
Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
Уровень логической 1 на линиях шины I2C: Vcc.
Рабочая температура: от -20 до +70 °С.
Габариты: 30 х 30 мм.
Вес: 5 г.

Установка адреса:

Модуль - ИК-приемник/передатчик, FLASH-I2C относится к серии «Flash» модулей. Все модули данной серии позволяют назначать себе адрес для шины I2C, как временно (новый адрес действует пока есть питание), так и постоянно (новый адрес сохраняется в энергонезависимую память и действует даже после отключения питания). По умолчанию все модули серии «Flash» поставляются с адресом 0x09.

Допускается указывать адреса в диапазоне: 7 < адрес < 127.

Установка адреса (без сохранения):

Если в регистр 0x06 «ADDRESS» записать значение из 7 бит адреса и младшим битом «SAVE_FLASH» равным 0, то указанный адрес станет адресом модуля на шине I2C, но он не сохранится во FLASH памяти, а значит после отключения питания или перезагрузки, установится прежний адрес модуля.

Установка адреса может быть заблокирована, если в регистре 0x01 «BITS_0» установлен бит «BLOCK_ADR». Этот бит по умолчанию сброшен, но он самостоятельно устанавливается при попытке записи данных в регистры предназначенные только для чтения. Бит «BLOCK_ADR» используется в модулях версии 5 и выше. Версия модуля хранится в регистре 0x05 «VERSION».

Установка адреса (с сохранением):

Для установки адреса с его сохранением в FLASH память модуля необходимо выполнить два действия:

Установить бит «SAVE_ADR_EN» в регистре 0x01 «BITS_0» (при этом адрес модуля останется прежним).
Записать в регистр 0x06 «ADDRESS» значение из 7 бит адреса и младшим битом «SAVE_FLASH» равным 1.

Если не выполнить первое действие (не установить бит «SAVE_ADR_EN»), то новый адрес будет проигнорирован и у модуля останется старый адрес. Бит «SAVE_ADR_EN» самостоятельно сбрасывается после сохранения адреса во FLASH память, а так же при обращении к любому регистру модуля (кроме записи в 0x01 «BITS_0» и 0x06 «ADDRESS»).

ВАЖНО: запись адреса занимает не менее 30 мс.

Регистры:

Карта регистров модуля:

адрес	РЕГИСТРЫ ОБЩЕГО НАЗНАЧЕНИЯ:
адрес	7	6	5	4	3	2	1	0
0x00	FLG_RESET	FLG_SELF_TEST	-	FLG_GET_NAME	RAND_ADR	FLG_I2C_UP	RESERVED	RESERVED
0x01	SET_RESET	SET_SELF_TEST	-	SET_GET_NAME	BLOCK_ADR	SET_I2C_UP	SAVE_ADR_EN	RESERVED
0x02 0x03	RESERVED
0x04	MODEL[7-0]
0x05	VERSION[7-0]
0x06	ADDRESS[6-0]							SAVE_FLASH
0x07	CHIP_ID[7-0]
0x08 --- 0x0F	RESERVED
адрес	РЕГИСТРЫ УПРАВЛЕНИЯ ИК-ПЕРЕДАТЧИКОМ:
адрес	7	6	5	4	3	2	1	0
0x10	SEND_REPEAT[7-1]							REPEAT
0x11	SEND_ADR[7-0]
0x12	SEND_COM[7-0]
0x13	RC6_MODE[2-0]			NUM_CODING[5-0]
адрес	РЕГИСТРЫ УПРАВЛЕНИЯ ИК-ПРИЁМНИКОМ:
адрес	7	6	5	4	3	2	1	0
0x14	WAIT_REPEAT[7-1]							REPEAT
0x15	READ_ADR[7-0]
0x16	READ_COM[7-0]
0x17	RC6_MODE[2-0]			NUM_CODING[5-0]
адрес	РЕГИСТРЫ УПРАВЛЕНИЯ МОДУЛЕМ:
адрес	7	6	5	4	3	2	1	0
0x18	RESERVED	RESERVED	BIT_TX_BUSY	RESERVED	TX_SHIFT	DETECT	RX_EN	TX_EN

Регистры с адресами 0x02, 0x03 и 0x08 - 0x0F зарезервированы, их биты сброшены в 0. Попытка записи данных в эти регистры будет проигнорирована модулем.

Регистр 0x00 «FLAGS_0» - содержит флаги чтения состояния модуля:

Регистр только для чтения.

FLG_RESET - Флаг указывает на факт выполнения успешной перезагрузки модуля. Флаг самостоятельно сбрасывается после чтения регистра 0x00 «FLAGS_0».
FLG_SELF_TEST - Флаг указывает на результат выполнения самотестирования модуля (0-провал, 1-успех). Не поддерживается данным модулем.
FLG_GET_NAME - Если флаг установлен, значит модуль поддерживает вывод своего названия установкой бита «SET_GET_NAME» в регистре 0x01 «BITS_0».
RAND_ADR - Если флаг установлен, значит модуль поддерживает генерацию случайного адреса для шины I2C регистрами 0x64 «RANDOM_NUM», «RANDOM_ADR», «BUN_ADR».
FLG_I2C_UP - Если флаг установлен, значит модуль позволяет управлять подтяжкой линий шины I2C при помощи бита «SET_I2C_UP» регистра 0x01 «BITS_0».

Регистр 0x01 «BITS_0» - содержит биты установки состояния модуля:

Регистр для записи и чтения.

SET_RESET - Бит запускает программную перезагрузку модуля. О завершении перезагрузки свидетельствует установка флага «FLG_RESET» регистра 0x00 «FLAGS_0».
SET_SELF_TEST - Бит запускает самотестирование модуля. При успешном завершении самотестирования устанавливается флаг «FLG_SELF_TEST » регистра 0x00 «FLAGS_0». Не поддерживается данным модулем.
SET_GET_NAME - Бит указывает использовать регистр 0x04 «MODEL» для посимвольного вывода названия модуля. Бит сбрасывается автоматически через 300 мс после его установки. Если флаг «FLG_GET_NAME» регистра 0x00 «FLAGS_0» сброшен, значит модуль не поддерживает посимвольный вывод своего названия.
BLOCK_ADR - Бит блокирует смену и сохранение адреса для шины I2C. Бит устанавливается автоматически при попытке записи данных в регистры предназначенные только для чтения. Это защищает чип от ненамеренной смены адреса шумами на шине I2C, бит используется в модулях версии 5 и выше. Версия модуля хранится в регистре 0x05 «VERSION».
SET_I2C_UP - Бит управляет внутрисхемной подтяжкой линий шины I2C. Значение бита сохраняется в FLASH память модуля. Установка бита в «1» приведёт к подтяжке линий SDA и SCL до уровня 3,3 В. На линии I2C допускается устанавливать внешние подтягивающие резисторы и иные модули с подтяжкой до уровня 3,3 В или 5 В, вне зависимости от состояния текущего бита. Если флаг «FLG_I2C_UP» регистра 0x00 «FLAGS_0» сброшен, значит управление подтяжкой не поддерживается модулем.
SAVE_ADR_EN - Бит разрешает записать новый адрес модуля для шины I2C в FLASH память. Бит самостоятельно сбрасывается после сохранения адреса во FLASH память. Запись адреса выполняется следующим образом: нужно установить бит «SAVE_ADR_EN», после чего записать новый адрес в регистр 0x06 «ADDRESS» с установленным битом «SAVE_FLASH».

Регистр 0x04 «MODEL» - содержит идентификатор типа модуля:

Регистр только для чтения.

MODEL[7-0] - Для модуля - ИК-приемник/передатчик, FLASH-I2C - идентификатор равен 0x17.
Если установлен флаг «FLG_GET_NAME» регистра 0x00 «FLAGS_0» значит модуль поддерживает посимвольный вывод своего названия.
Установка бита «SET_GET_NAME» регистра 0x01 «BITS_0» включает режим посимвольного вывода названия модуля. При этом в регистре 0x04 «MODEL» появится первый символ названия модуля. В процессе чтения регистра 0x04 «MODEL» он будет возвращать очередной символ названия, вплоть до символа конца строки имеющего код 0x00. Далее цикл повторится.
Сброс бита «SET_GET_NAME» регистра 0x01 «BITS_0» отключает режим посимвольного вывода названия модуля. Регистр 0x04 «MODEL» вновь будет содержать идентификатор.

Регистр 0x05 «VERSION» - содержит версию прошивки модуля:

Регистр только для чтения.

VERSION[7-0] - Версия прошивки (от 0x01 до 0xFF).

Регистр 0x06 «ADDRESS» - отвечает за чтение/установку адреса модуля на шине I2C:

Регистр для чтения и записи.

ADDRESS[6-0] - 7 бит адреса модуля на шине I2C. При чтении возвращается текущий адрес модуля, при записи устанавливается указанный адрес модулю. Допускается указывать адреса в диапазоне: 7 < адрес < 127.
SAVE_FLASH - Флаг записи адреса в FLASH память модуля.
Флаг имеет значение только при записи данных в регистр.
Если флаг сброшен, то адрес в битах ADDRESS[6-0] будет установлен временно (до отключения питания, или сброса/записи нового адреса). Если флаг установлен, то адрес в битах ADDRESS[6-0] будет сохранён в FLASH память модуля (останется и после отключения питания), но только если в бите «SAVE_ADR_EN» регистра 0x01 «BITS_0» установлена логическая 1. Если флаг «SAVE_FLASH» установлен, а бит «SAVE_ADR_EN» сброшен, то адрес в битах ADDRESS[6-0] не будет установлен ни временно, ни постоянно.

Регистр 0x07 «CHIP_ID» - содержит идентификатор общий для всех модулей серии «Flash»:

Регистр только для чтения.

У всех модулей серии «Flash» в регистре «CHIP_ID» содержится значение 0x3C. Если требуется отличить модули серии «Flash» на шине I2C от сторонних модулей, то достаточно прочитать значение регистров 0x06 «ADDRESS» и 0x07 «CHIP_ID» всех модулей на шине I2C. Если 7 старших битов регистра 0x06 «ADDRESS» хранят адрес совпадающий с адресом модуля, а в регистре 0x07 «CHIP_ID» хранится значение 0x3C, то можно с большой долей вероятности утверждать, что данный модуль является модулем серии «Flash».

Регистр 0x10 «SEND_RPT» - содержит интервал и разрешение отправки пакетов повторов:

Регистр для чтения и записи.

SEND_REPEAT[7-1] - Биты определяют интервал между отправляемыми пакетами повторов. Интервал = SEND_REPEAT[7-0] = SEND_REPEAT[7-1]<<1 миллисекунд. Если интервал равен 0, то пакеты повторов будут отправляться с интервалом предусмотренным используемым ИК протоколом передачи данных.
REPEAT - Бит указывает модулю отправлять пакеты повтора после отправки любых данных, до тех пор, пока бит «REPEAT» не будет сброшен.

Регистр 0x11 «SEND_ADR» - принимает байт адреса ИК-устройства для передачи:

Регистр 0x12 «SEND_COM» - принимает байт команды ИК-устройству для передачи:

Регистры для чтения и записи.

Данные передаваемые по ИК-каналу состоят из адреса ИК-устройства и команды для него. Отправка пакета с данными по ИК-каналу из регистров 0x11 и 0x12 осуществляется после записи в регистр 0x12.

Если в регистре 0x10 «SEND_RPT» установлен бит «REPEAT», то сразу после отправки пакета с данными начнут автоматически отправляться пакеты повтора (как при удержании кнопки ИК-пульта), до тех пор пока бит «REPEAT» не будет сброшен. Интервал между пакетами повторов можно задать битами «SEND_REPEAT[7-1]» регистра 0x10 «SEND_RPT».

Регистр 0x13 «SEND_COD» - содержит номер ИК протокола передачи данных:

Регистр для чтения и записи.

NUM_CODING[5-0] - Биты хранят число определяющее используемый ИК протокол передачи данных:

1 - NEC (передаёт байт адреса и байт команды, с проверкой на ошибки).
2 - SAMSUNG (передаёт байт адреса и байт команды, с проверкой на ошибки).
3 - SHARP (передаёт 5 младших бит адреса и байт команды, с проверкой на ошибки).
4 - SIRC12 (передаёт 5 младших бит адреса и 7 бит команды, без проверки ошибок).
5 - SIRC15 (передаёт 5 младших бит адреса и 10 бит команды, без проверки ошибок).
6 - RC5 (передаёт 5 младших бит адреса и 6 бит команды, без проверки ошибок).
7 - RC5X (передаёт 5 младших бит адреса и 7 бит команды, без проверки ошибок).
8 - RC6 (передаёт байт адреса и байт команды, без проверки ошибок).
9 - IARDUINO (передаёт байт адреса и байт команды, с проверкой на ошибки).
Иные значения в битах «NUM_CODING[5-0]» приведут к тому, что данные не будут отправляться по ИК-каналу.

RC6_MODE[2-0] - Биты хранят режим используемый протоколом RC-6 для передачи данных. Значение «RC6_MODE[2-0]» игнорируется при использовании иных ИК протоколов.

Регистр 0x14 «READ_RPT» - содержит время ожидания и бит получения пакета повтора:

Регистр для чтения и записи.

WAIT_REPEAT[7-1] - Биты определяют максимальное время ожидания пакета повтора.
Время ожидания = WAIT_REPEAT[7-0] = WAIT_REPEAT[7-1]<<1 миллисекунд.
Если время между принимаемыми по ИК-каналу пакетами превышает время ожидания пакета повтора, то бит «REPEAT» данного регистра будет автоматически сброшен.
Если в биты «WAIT_REPEAT[7-1]» записать нулевое значение, то модуль будет использовать время ожидания пакета повтора определённое выбранным ИК-протоколом + 20мс.
Рекомендуется указывать время ожидания пакетов повторов на 10-20 мс больше, чем интервал используемый передатчиком для отправки этих пакетов повторов по ИК-каналу.
REPEAT - Бит информирует о получении пакета повтора.

Бит самостоятельно устанавливается при получении пакета повтора.
Бит самостоятельно сбрасывается при получении нового пакета данных или по истечении максимального времени ожидания пакета повтора.

Регистр 0x15 «READ_ADR» - содержит принятый байт адреса ИК-устройства:

Регистр 0x16 «READ_COM» - содержит принятый байт команды ИК-устройства:

Регистры только для чтения.

Данные в указанных регистрах обновляются после каждого полученного по ИК-каналу пакета. Чтение данных из этих регистров по шине I2C можно выполнять в любой последовательности. Значение каждого регистра обнуляется после его чтения.

О наличии полученных по ИК-каналу данных свидетельствует не нулевое значение в любом из двух регистров. Это накладывает одно ограничение, модуль не способен принять пакет по ИК-каналу с нулевым адресом и нулевой командой.

Регистр 0x17 «READ_COD» - содержит номер ИК протокола для приёма данных:

Регистр для чтения и записи.

NUM_CODING[5-0] - Биты хранят число определяющее ИК протокол используемый для приёма данных:

1 - NEC (с проверкой на ошибки).
2 - SAMSUNG (с проверкой на ошибки).
3 - SHARP (с проверкой на ошибки).
4 - SIRC12.
5 - SIRC15 .
6 - RC5.
7 - RC5X.
8 - RC6.
9 - IARDUINO (с проверкой на ошибки).
Иные значения в битах «NUM_CODING[5-0]» приведут к тому, что данные не будут приниматься по ИК-каналу.
Если ИК-приёмник получит данные отправленные с использованием ИК-протокола отличного от указанного в данном регистре, то эти данные будут проигнорированы модулем и не повлияют на состояние регистров 0x15 «READ_ADR» и 0x16 «READ_COM».
Если ИК-приёмник получил данные отправленные с использованием ИК-протокола позволяющего проверить полученные данные на наличие ошибок, то такая проверка будет выполнена модулем автоматически, а состояние регистров 0x15 «READ_ADR» и 0x16 «READ_COM» изменится только в том случае, если данные прошли проверку.
Если установить бит «DETECT» регистра 0x18 «BIT», то модуль самостоятельно определит ИК-протокол принятых данных и сохранит его номер в битах «NUM_CODING[5-0]».

RC6_MODE[2-0] - Биты хранят режим используемый протоколом RC-6 для приёма данных. Значение «RC6_MODE[2-0]» игнорируется при использовании иных ИК протоколов.

Регистр 0x18 «BIT» - содержит биты управления ИК-каналом:

Регистр для чтения и записи.

BIT_TX_BUSY - Бит информирует о занятости ИК-передатчика. Бит самостоятельно устанавливается при передаче данных по ИК-каналу и сбрасывается по окончанию передачи.
TX_SHIFT - Бит меняющегося интервала между пакетами повторов. Если данный бит установлен и установлен бит «REPEAT» регистра 0x10 «SEND_RPT», то интервал между отправляемыми пакетами повторов будет хаотично меняться в диапазоне ±50% от заданного битами SEND_REPEAT[7-1] регистра 0x10 «SEND_RPT». Это позволит установить несколько модулей рядом и постоянно передавать данные по ИК-каналу в одном направлении, вне зависимости от используемого ИК-протокола.
DETECT - Бит разрешает автоопределение ИК-протокола.
Установка бита приведёт к переходу приёмника в режим автоопределения ИК-протокола.
Как только ИК-протокол будет определён, установленный бит «DETECT» будет автоматически сброшен, а в биты «NUM_CODING[5-0]» регистра 0x17 «READ_COD» будет сохранён номер протокола определённого модулем. При определении протокола RC-6, дополнительно сохраняется его режим в биты «RC6_MODE[2-0]» регистра 0x17 «READ_COD».
Для автоопределения протокола приёмник должен получить по ИК-каналу пакет данных и пакет повтора. Для автоопределения протокола используемого ИК-пультом ДУ, достаточно нажать и удерживать любую его кнопку не менее 1 секунды. Для автоопределения протокола используемого другим модулем ИК-приемник/передатчик, FLASH-I2C или модулей линейки «Дорожное движение» достаточно отправить с этих модулей любые данные с пакетами повтора (отправить данные при установленном бите «REPEAT» регистра 0x10 «SEND_RPT» модуля передающего данные).
RX_EN - Бит разрешает работу ИК-приёмника.
TX_EN - Бит разрешает работу ИК-передатчика.
ПРИМЕЧАНИЕ: Если на одном модуле разрешена работа ИК-приёмника и ИК-передатчика, а ИК-протокол передатчика совпадает с ИК-протоколом приёмника, то данные переданные передатчиком, будут приняты приёмником по ИК-каналу. Это обусловлено расположением на плате модуля и направлением ИК-светодиодов передающих данные, и ИК-приёмника принимающего их.

Регистры 100+:

У младших версий модулей линейки «FLASH-I2C» нет блока регистров «100+», так же этого блока нет у модулей линейки «Metro», о его наличии свидетельствует установленный флаг «RAND_ADR» в регистре 0x00 «FLAGS_0».

Блок регистров «100+» с адресами от 0x64 (100)₁₀ до 0x75 (117)₁₀ не участвует в работе модуля, он предназначен только для обнаружения модулей с одинаковыми адресами и назначения этим модулям разных адресов, не отключая их от шины I2C.

Карта регистров 100+:

адрес	7	6	5	4	3	2	1	0
0x64 0x66	RANDOM_NUM[7-0] RANDOM_NUM[15-8]
0x66	RANDOM_ADR[7-0]
0x67	BUN_ADR_0F	BUN_ADR_0E	BUN_ADR_0D	BUN_ADR_0C	BUN_ADR_0B	BUN_ADR_0A	BUN_ADR_09	BUN_ADR_08
0x68	BUN_ADR_17	BUN_ADR_16	BUN_ADR_15	BUN_ADR_14	BUN_ADR_13	BUN_ADR_12	BUN_ADR_11	BUN_ADR_10
0x69	BUN_ADR_1F	BUN_ADR_1E	BUN_ADR_1D	BUN_ADR_1C	BUN_ADR_1B	BUN_ADR_1A	BUN_ADR_19	BUN_ADR_18
0x6A	BUN_ADR_27	BUN_ADR_26	BUN_ADR_25	BUN_ADR_24	BUN_ADR_23	BUN_ADR_22	BUN_ADR_21	BUN_ADR_20
0x6B	BUN_ADR_2F	BUN_ADR_2E	BUN_ADR_2D	BUN_ADR_2C	BUN_ADR_2B	BUN_ADR_2A	BUN_ADR_29	BUN_ADR_28
0x6C	BUN_ADR_37	BUN_ADR_36	BUN_ADR_35	BUN_ADR_34	BUN_ADR_33	BUN_ADR_32	BUN_ADR_31	BUN_ADR_30
0x6D	BUN_ADR_3F	BUN_ADR_3E	BUN_ADR_3D	BUN_ADR_3C	BUN_ADR_3B	BUN_ADR_3A	BUN_ADR_39	BUN_ADR_38
0x6E	BUN_ADR_47	BUN_ADR_46	BUN_ADR_45	BUN_ADR_44	BUN_ADR_43	BUN_ADR_42	BUN_ADR_41	BUN_ADR_40
0x6F	BUN_ADR_4F	BUN_ADR_4E	BUN_ADR_4D	BUN_ADR_4C	BUN_ADR_4B	BUN_ADR_4A	BUN_ADR_49	BUN_ADR_48
0x70	BUN_ADR_57	BUN_ADR_56	BUN_ADR_55	BUN_ADR_54	BUN_ADR_53	BUN_ADR_52	BUN_ADR_51	BUN_ADR_50
0x71	BUN_ADR_5F	BUN_ADR_5E	BUN_ADR_5D	BUN_ADR_5C	BUN_ADR_5B	BUN_ADR_5A	BUN_ADR_59	BUN_ADR_58
0x72	BUN_ADR_67	BUN_ADR_66	BUN_ADR_65	BUN_ADR_64	BUN_ADR_63	BUN_ADR_62	BUN_ADR_61	BUN_ADR_60
0x73	BUN_ADR_6F	BUN_ADR_6E	BUN_ADR_6D	BUN_ADR_6C	BUN_ADR_6B	BUN_ADR_6A	BUN_ADR_69	BUN_ADR_68
0x74	BUN_ADR_77	BUN_ADR_76	BUN_ADR_75	BUN_ADR_74	BUN_ADR_73	BUN_ADR_72	BUN_ADR_71	BUN_ADR_70
0x75	BUN_ADR_7F	BUN_ADR_7E	BUN_ADR_7D	BUN_ADR_7C	BUN_ADR_7B	BUN_ADR_7A	BUN_ADR_79	BUN_ADR_78

Регистры 0x64-0x65 «RANDOM_NUM» - содержат случайное число:

Регистры только для чтения.

RANDOM_NUM[15-0] - Содержит двухбайтное случайное число позволяющее определить наличие нескольких устройств с одинаковым адресом.
Значение из регистров читается одним пакетом (младший и старший байт). После чтения старшего байта, модуль на 5мс перейдёт в режим «молчания». В этом режиме модуль будет отправлять NACK мастеру после получения номера регистра в любых запросах.
Если прочитать регистры 0x64-0x65 «RANDOM_NUM» дважды, с промежутком между чтениями менее 5мс, то первый раз мы получим два байта случайного числа, а второй раз модуль откажет в чтении, так как отправит NACK. Но это только в том случае, если адрес модуля уникален.
Если адрес принадлежит нескольким устройствам, то и отвечать на запрос чтения будут несколько устройств. При первом чтении регистров 0x64-0x65 «RANDOM_NUM», биты случайного числа у разных модулей не совпадут, в результате чего один модуль передаст оба байта случайного числа и перейдёт в режим «молчания», а другой модуль (или модули) зафиксирует потерю арбитража и не передаст старший байт, следовательно, и не перейдёт в режим «молчания». Значит при повторном чтении регистров, мы опять получим два байта случайного числа от того модуля который не перешёл в режим «молчания», что будет свидетельствовать о наличии нескольких устройств на одном адресе.

Регистр 0x66 «RANDOM_ADR» - случайный адрес:

Регистр для чтения и записи.

RANDOM_ADR[7-0] - Позволяет задавать модулю случайный временный адрес, подтверждать временный адрес и получать информацию о состоянии временного адреса.
Запись 0x0F - Назначить модулю случайный временный адрес на 50 мс.
В регистре 0x06 «ADDRESS» останется значение постоянного адреса.
Запись 0xF0 - Подтвердить назначенный временный адрес до отключения питания.
В регистре 0x06 «ADDRESS» появится назначенный временный адрес.
Чтение 0x55 - Назначен временный случайный адрес на 50 мс.
Чтение 0xFF - Назначенный временный адрес подтверждён до отключения питания.
Чтение 0x00 - Временный адрес не назначался или отменён по истечении 50 мс.
Если на шине несколько устройств имеют одинаковый адрес, то запись значения 0x0F в регистр 0x66 «RANDOM_ADR» этих устройств, приведёт к тому, что каждый модуль сам себе назначит временный случайный адрес на 50 мс. За указанное время следует найти все новые временные адреса устройств и подтвердить их отправив в регистр 0x66 «RANDOM_ADR» значение 0xF0.
Примечание: Случайный адрес модуль выбирает сам из диапазона от 0x08 до 0x7E включительно, кроме адресов запрещённых регистрами 0x67-0x75 «BUN_ADR».

Регистры 0x67-0x75 «BUN_ADR» - запрещают назначать адреса:

Регистры для чтения и записи.

BUN_ADR_08 - Бит запрещает назначать адрес 0x08 регистром 0x66 «RANDOM_ADR».
BUN_ADR_09 - Бит запрещает назначать адрес 0x09 регистром 0x66 «RANDOM_ADR».
...
BUN_ADR_7D - Бит запрещает назначать адрес 0x7D регистром 0x66 «RANDOM_ADR».
BUN_ADR_7E - Бит запрещает назначать адрес 0x7E регистром 0x66 «RANDOM_ADR».
Если бит регистров 0x67-0x75 «BUN_ADR» установлен, то модуль не назначит себе случайный временный адрес соответствующий установленному биту.
Если на шине есть несколько устройств с одинаковым адресом, то отправка команды 0x0F в регистр 0x66 «RANDOM_ADR» этих устройств, приведёт к тому, что каждый модуль сам себе назначит временный случайный адрес на 50 мс. Но вновь назначенный адрес может совпасть с адресом другого модуля на шине I2C, особенно если их много. По этому перед назначением случайного временного адреса рекомендуется записать в регистры 0x67-0x75 «BUN_ADR» все найденные на шине I2C уникальные адреса.

Доступ к данным регистров:

Каждый регистр модуля хранит 1 байт данных. Так как модуль использует интерфейс передачи данных I2C, то и доступ к данным охарактеризован им.

Обмен данными по шине I2C происходит по одному биту за один такт, после каждых переданных 8 бит (1 байта) принимающее устройство отвечает передающему одним битом: «ACK» в случае успешного приёма, или «NACK» в случае ошибки. Пакет приёма/передачи данных начинается сигналом «START» и завершается сигналом «STOP». Первый байт пакета всегда состоит из 7 бит адреса устройства и одного (младшего) бита R/W.

Сигналы интерфейса передачи данных I2C:

Зелёный - сигналы формируемые мастером.
Красный - данные отправляемые мастером.
Синий - данные отправляемые модулем.
Фиолетовый - данные отправляемые мастером или модулем.

«START» - отправляется мастером в начале пакета приема/передачи данных. Сигнал представляет переход уровня линии «SDA» из «1» в «0» при наличии «1» на линии «SCL».
«STOP» - отправляется мастером в конце пакета приёма/передачи данных. Сигнал представляет переход уровня линии «SDA» из «0» в «1» при наличии «1» на линии «SCL».
БИТ - значение бита считывается с линии «SDA» по фронту импульса на линии «SCL».
«ACK» - бит равный 0, отправляется после успешного приёма байта данных.
«NACK» - бит равный 1, отправляется после байта данных в случае ошибки.
ПЕРВЫЙ БАЙТ - отправляется мастером, состоит из 7 бит адреса и бита «RW».
«R/W» - младший бит первого байта данных указывает направление передачи данных пакета, 1 - прием (от модуля к мастеру), 0 - передача (от мастера в модуль).
«RESTART» - повторный старт, отправляется мастером внутри пакета. Сигнал представляет из себя «START» отправленный не на свободной шине, а внутри пакета.

ВАЖНО: Все изменения на линии «SDA» должны происходить только при наличии «0» на линии «SCL» за исключением сигналов «START», «STOP» и «RESTART».

Запись данных в регистры:

Отправляем сигнал «START».
Отправляем первый байт: 7 бит адреса модуля и бит «R/W» равный 0 (запись).
Получаем ответ от модуля в виде одного бита «ACK».
Отправляем второй байт: адрес регистра в который будет произведена запись.
Получаем ответ от модуля в виде одного бита «ACK».
Отправляем третий байт: данные для записи в регистр.
Получаем ответ от модуля в виде одного бита «ACK».
Далее можно отправить четвёртый байт данных для записи в следующий по порядку регистр и т.д.
Отправляем сигнал «STOP».

Пример записи в один регистр:

Запись значения 0x2A в регистр 0x06 модуля с адресом 0x09:

                                 // Запись в регистр методами библиотеки Wire.h
Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
Wire.write(0x06);                // Записываем в буфер байт адреса регистра.
Wire.write(0x26);                // Записываем в буфер байт который будет записан в регистр.
Wire.endTransmission();          // Выполняем передачу адреса и байтов из буфера. Функция возвращает: 0-передача успешна / 1 - переполнен буфер для передачи / 2 - получен NACK при передаче адреса / 3 - получен NACK при передаче данных / 4 - другая ошибка.

Пример записи в несколько регистров подряд:

Запись в модуль с адресом 0x09 нескольких значений начиная с регистра 0x12:
В регистр 0x12 запишется значение 0x0F, в следующий по порядку регистр (0x13) запишется значение 0x30 и в следующий по порядку регистр (0x14) запишется значение 0xB1.

                                 // Запись в регистры методами библиотеки Wire.h
byte data[3] = {0x0F,0x30,0xB1}; // Определяем массив с данными для передачи.
Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
Wire.write(0x12);                // Записываем в буфер байт адреса первого регистра.
Wire.write(data, 3);             // Записываем в буфер 3 байта из массива data.
Wire.endTransmission();          // Выполняем передачу адреса и байт из буфера. Функция возвращает: 0-передача успешна / 1 - переполнен буфер для передачи / 2 - получен NACK при передаче адреса / 3 - получен NACK при передаче данных / 4 - другая ошибка.

Чтение данных из регистров:

При чтении пакет делится на 2 части: запись № регистра и чтение его данных.
Отправляем сигнал «START».
Отправляем первый байт: 7 бит адреса модуля и бит «R/W» равный 0 (запись).
Получаем ответ от модуля в виде одного бита «ACK».
Отправляем второй байт: адрес регистра из которого нужно прочитать данные.
Получаем ответ от модуля в виде одного бита «ACK».
Отправляем сигнал «RESTART».
Отправляем первый байт после «RESTART»: 7 бит адреса и бит «R/W» равный 1 (чтение).
Получаем ответ от модуля в виде одного бита «ACK».
Получаем байт данных из регистра модуля.
Отвечаем битом «ACK» если хотим прочитать следующий регистр, иначе отвечаем «NACK».
Отправляем сигнал «STOP».

Пример чтения одного регистра:

Чтение из модуля с адресом 0x09 байта данных регистра 0x05:
(в примере модуль вернул значение 0x01).

                                 // Чтение регистра методами библиотеки Wire.h
byte data;                       // Объявляем переменную для чтения байта данных.
Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
Wire.write(0x05);                // Записываем в буфер байт адреса регистра.
Wire.endTransmission(false);     // Выполняем передачу без установки состояния STOP.
Wire.requestFrom(0x09, 1);       // Читаем 1 байт из устройства с адресом 0x09. Функция возвращает количество реально принятых байтов. Так как предыдущая функция не установила состояние STOP, то состояние START установленное данной функцией будет расценено как RESTART.
data=wire.read();                // Сохраняем прочитанный байт в переменную data.

Пример чтения нескольких регистров подряд:

Чтение из модуля с адресом 0x09 нескольких регистров начиная с регистра 0x05:
(в примере модуль вернул значения: 0x01 из рег. 0x05, 0x13 из рег. 0x06, 0xC3 из рег. 0x07).

                                 // Чтение регистров методами библиотеки Wire.h
byte data[3];                    // Объявляем массив для чтения данных.
Wire.beginTransmission(0x09);    // Инициируем передачу данных в устройство с адресом 0x09.
Wire.write(0x05);                // Записываем в буфер байт адреса регистра.
Wire.endTransmission(false);     // Выполняем передачу без установки состояния STOP.
Wire.requestFrom(0x09, 3);       // Читаем 3 байта из устройства с адресом 0x09. Функция возвращает количество реально принятых байтов. Так как предыдущая функция не установила состояние STOP, то состояние START установленное данной функцией будет расценено как RESTART.
int i=0;                         // Определяем счётчик номера прочитанного байта.
while( Wire.available() ){       // Выполняем цикл while пока есть что читать из буфера.
  if(i<3){                       // Лучше делать такую проверку, чтоб не записать данные за пределы массива data!
    data[i] = wire.read(); i++;  // Читаем очередной байт из буфера в массив data.
  }                              //
}                                //

Примечание:

Если на линии I2C только один мастер, то сигнал «RESTART» можно заменить на сигналы «STOP» и «START».
Рекомендуется не выполнять чтение или запись данных чаще 200 раз в секунду.

«RESTART»

«STOP»

Между фронтом и спадом сигнала «RESTART» проходит фронт импульса на линии «SCL», что расценивается как передача бита равного 1.
Между сигналом «NACK» и сигналом «STOP» проходит фронт импульса на линии «SCL», что расценивается как передача бита равного 0.
Эти биты не сохраняются в модулях и не расцениваются как ошибки.

Модуль не поддерживает горячее подключение: Подключайте модуль только при отсутствии питания и данных на шине I2C. В противном случае потребуется отключить питание при уже подключённом модуле.

Алгоритм получения данных от модулей линейки «Дорожное движение»:

О получении любых данных модулем - ИК-приемник/передатчик, FLASH-I2C по ИК-каналу, свидетельствует ненулевое значение в регистре 0x15 «READ_ADR» (адрес ИК-устройства) или 0x16 «READ_COM» (команда ИК-устройства).

Получение состояния светофора:

Если значение регистра 0x15 «READ_ADR» изменилось на число от 0x04 до 0x1F, значит модуль получил данные по ИК-каналу от модуля светофор.

Байт ИК-адреса светофора информирует о типе перекрёстка и наличии у светофора секций поворота:

ЗНАЧЕНИЕ РЕГИСТРА 0x15 «READ_ADR» ПРИ ПОЛУЧЕНИИ ДАННЫХ ОТ СВЕТОФОРА:
7	6	5	4	3	2	1	0
0	0	0	TRACK_L	TRACK_F	TRACK_R	SECTION_L	SECTION_R

Три старших бита адреса имеют значение 000, что позволяет отличить светофор от знака.
TRACK_L - бит указывает, что перекрёсток светофора имеет поворот налево.
TRACK_F - бит указывает, что перекрёсток светофора имеет прямое направление.
TRACK_R - бит указывает, что перекрёсток светофора имеет поворот направо.
SECTION_L - бит указывает что светофор оснащён секцией поворота налево.
SECTION_R - бит указывает что светофор оснащён секцией поворота направо.

Состояние светофора можно прочитать из регистра 0x16 «READ_COM» каждый бит которого несёт информацию о принятом состоянии соответствующего цвета светофора или состояния шлагбаума:

ЗНАЧЕНИЕ РЕГИСТРА 0x16 «READ_COM» ПРИ ПОЛУЧЕНИИ ДАННЫХ ОТ СВЕТОФОРА:
7	6	5	4	3	2	1	0
GATE	RED	YELLOW_BLINK	YELLOW	GREEN_BLINK	GREEN	GREEN_L	GREEN_R

GATE - бит указывает на закрытое состояние шлагбаума.
RED - бит указывает на свечение красного сигнала светофора.
YELLOW_BLINK - бит указывает на мигание жёлтого сигнала светофора.
YELLOW - бит указывает на свечение жёлтого сигнала светофора.
GREEN_BLINK - бит указывает на мигание зелёного сигнала светофора.
GREEN - бит указывает на свечение зелёного сигнала светофора.
GREEN_L - бит указывает на свечение или мигание стрелки налево.
GREEN_R - бит указывает на свечение или мигание стрелки направо.

ПРИМЕР: Если в регистре 0x15 «READ_ADR» появилось значение 0x0D, а в регистре 0x16 «READ_COM» значение 0x51 = (01010001)₂ значит модуль принял состояние светофора оснащённого секцией правого поворота, который регулирует перекрёсток с движением прямо и направо, и в данный момент у светофора светятся красный и жёлтый сигналы, а так же светится или мигает стрелка направо.

Получение информации от автомобиля трассы:

Если значение регистра 0x15 «READ_ADR» изменилось на число 0x01, значит модуль получил данные по ИК-каналу от модуля являющегося автомобилем.

Команду отправленную автомобилем можно прочитать из регистра 0x16 «READ_COM».

Вы сами можете придумать, какие команды должен отправлять автомобиль (внимание, уступи дорогу, остановись, уступаю дорогу, поворачиваю влево, еду прямо и т.д.). Это может помочь при маневрировании на перекрёстках трассы.

Получение информации о знаке:

По состоянию на 4 апреля 2017 г. дорожные знаки ПДД пронумерованы и разделены на 8 групп. Для обозначения конкретного знака указывается номер группы, номер знака и в некоторых случаях пункт.

1.22 - Пешеходный переход (знак относится к 1 группе и имеет номер 22).
3.24 - Ограничение максимальной скорости (знак относится к 3 группе и имеет номер 24).
6.3.1 - Место для разворота (знак относится к 6 группе, имеет номер 3 и пункт 1).

Если значение регистра 0x15 «READ_ADR» изменилось на число от 0x20 до 0xFF, значит модуль получил данные по ИК-каналу от модуля - Дорожный знак, а его обозначение можно извлечь из битов регистров 0x15 «READ_ADR» и 0x16 «READ_COM».

БАЙТ АДРЕСА (0x15 «READ_ADR»):								БАЙТ КОМАНДЫ (0x16 «READ_COM»):
7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0
ГРУППА			НОМЕР						ПУНКТ				ТАБЛИЧКА

Для извлечения данных о знаке из регистров 0x15 «READ_ADR» и 0x16 «READ_COM», нужно выполнить следующие действия:

uint16_t data = ( (uint16_t)READ_ADR << 8 ) | READ_COM; // Определяем двухбайтную переменную, присвоив её старшему байту значение из регистра READ_ADR, а младшему биту значение из регистра READ_COM.
uint8_t  ГРУППА   = ( data >> 13 ) & 0b00000111;        // Извлекаем группу знака. Число состоит из 3 бит и может принимать значение от 1 до 7  (в ПДД нет знаков с группой 0).
uint8_t  НОМЕР    = ( data >> 7  ) & 0b00111111;        // Извлекаем номер  знака. Число состоит из 6 бит и может принимать значение от 1 до 63 (в ПДД нет знаков с номером 0).
uint8_t  ПУНКТ    = ( data >> 3  ) & 0b00001111;        // Извлекаем пункт  знака. Число состоит из 4 бит и может принимать значение от 0 до 15 (если 0 значит у знака нет пункта).
uint8_t  ТАБЛИЧКА =   data         & 0b00000111;        // Извлекаем информацию о табличке под знаком.

ПРИМЕР: Если значение регистра 0x15 «READ_ADR» изменилось на число 0xС1, а в регистре 0x16 «READ_COM» появилось значение 0x88, значит по ИК-каналу принята информация от модуля - Дорожный знак 6.3.1 ПДД, без таблички под знаком.

0xС188 = 0b11000001100010000 => 110.000011.0001.000 => 6.3.1.0

Если ПУНКТ=0, значит знак обозначен в ПДД только 2 числами: группой и номером.

Некоторые знаки имеют картинку с числовыми обозначениями, например, ограничение скорости 60 км/ч, или рекомендуемая скорость 50 км/ч, ограничение массы и т.д. В таких случаях вместо пункта знака передаётся число кратное изображённому на знаке. Пример: для передачи знака 3.24 "ограничение максимальной скорости", по ИК-каналу передаётся группа 3, номер 24 и пункт от 1 (для 10 км/ч) до 15 (для 150 км/ч).

Помимо группы, номера и пункта, модуль - Дорожный знак передаёт информацию о табличке под знаком, уточняющей или ограничивающей его действие, это значение от 0 до 7:

0 - Под знаком нет таблички уточняющей или ограничивающей его действие.
1 - Действие знака распространяется только на грузовые автомобили.
2 - Действие знака распространяется только на легковые автомобили.
3 - Расстояние до объекта или зона действия знака равна 50 метрам.
4 - Расстояние до объекта или зона действия знака равна 100 метрам.
5 - Расстояние до объекта или зона действия знака равна 150 метрам.
6 - Расстояние до объекта или зона действия знака равна 200 метрам.
7 - Расстояние до объекта или зона действия знака равна 250 метрам.

Остальные таблички (знаки 8 группы ПДД) не поддерживаются модулями - Дорожные знаки.

Пример настройки модуля на получение данных по протоколу IARDUINO:

Следующий скетч настраивает модуль на получение данных по ИК-каналу с использованием протокола IARDUINO и выводит получаемые модулем по ИК-каналу данные в монитор последовательного порта.

#define   REG_READ_RPT 0x14                // Регистр повтора.           Младший бит устанавливается при получении пакетов повторов. Старшие 7 бит определяют максимальное время ожидания пакета повтора в мс.
#define   REG_READ_ADR 0x15                // Регистр номера устройства. Байт принимается по ИК-каналу.
#define   REG_READ_COM 0x16                // Регистр номера команды.    Байт принимается по ИК-каналу.
#define   REG_READ_COD 0x17                // Регистр номера протокола.  Старшие 3 бита определяют режим для протокола RC6, а младшие 5 бит определяют номер протокола.
#define   REG_BIT      0x18                // Регистр битов управления.  Содержит биты BIT_TX_SHIFT, BIT_DETECT, BIT_RX_EN, BIT_TX_EN.
                                           //
#include <Wire.h>                          // Подключаем библиотеку Wire для работы с шиной I2C.
                                           //
const uint8_t ADDRESS     = 0x09;          // Определяем адрес модуля.
      uint8_t GET_DEVICE  = 0x00;          // Определяем переменную для хранения адреса ИК-устройства.
      uint8_t GET_COMMAND = 0x00;          // Определяем переменную для хранения номера команды.
                                           //
void setup(){                              //
//   Инициируем работу с шинами:           //
     Serial.begin(9600);                   // Инициируем работу c шиной UART на скорость 9600 бит/сек.
     Wire.setClock(100000L);               // Устанавливаем скорость передачи данных по шине I2C.
     Wire.begin();                         // Инициируем работу c шиной I2C в качестве мастера.
     delay(500);                           //
//   Разрешаем работу приёмника:           //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_BIT    );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 0b00000010 );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это байт с одним установленным битом разрешающим работу приёмника.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Указываем ИК-протокол:                //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_READ_COD );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 9            );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер ИК-протокола IARDUINO.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
}                                          //
                                           //
void loop(){                               //
//   Читаем данные приёмника:              //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write(REG_READ_ADR);             // Функция write() помещает значение своего аргумента в буфер для передачи.
     Wire.endTransmission(false);          // Выполняем инициированную ранее передачу данных (параметр false указывает что состояние STOP устанавливать не требуется).
     Wire.requestFrom(ADDRESS, 2);         // Читаем из модуля с адресом ADDRESS, 2 байта данных в буфер библиотеки Wire. Так как предыдущая функция не установила состояние STOP, то состояние START установленное данной функцией будет расценено как RESTART.
     GET_DEVICE  = Wire.read();            // Помещаем 1 прочитанный байт в переменную GET_DEVICE.
     GET_COMMAND = Wire.read();            // Помещаем 2 прочитанный байт в переменную GET_COMMAND.
     while(Wire.available()){Wire.read();} // Если в буфере библиотеки Wire есть еще данные, то читаем их в никуда (чистим буфер).
//   Если данные приняты:                  //
     if( GET_DEVICE || GET_COMMAND ){      // Если в переменной GET_DEVICE или GET_COMMAND есть значение отличное от 0.
     //  Выводим полученные данные:        //
         Serial.print(GET_DEVICE);         // Выводим адрес ИК-устройства.
         Serial.print(' ');                //
         Serial.print(GET_COMMAND);        // Выводим команду ИК-устройства.
         Serial.print("\r\n");             //
     }                                     //
     GET_DEVICE  = 0;                      // Сбрасываем адрес   ИК-устройства.
     GET_COMMAND = 0;                      // Сбрасываем команду ИК-устройства.
     delay(50);                            //
}                                          //

Действия выполняемые в коде setup():

Инициализация работы с шинами UART (скорость 9600 бит/сек) и I2C (100'000 бит/сек).
Включение приёмника установкой бита «BIT_RX_EN» в регистре «REG_BIT».
Указание ИК-протокола, записью номера протокола в регистр «REG_READ_COD». Можно указать значения от 1 до 9, где 9 - указывает использовать протокол «IARDUINO».

Действия выполняемые в коде loop():

Получение данных приёмника чтением 2 байт из регистров «REG_READ_ADR» и «REG_READ_COM» в переменные «GET_DEVICE» и «GET_COMMAND».
Если данные приняты, о чем свидетельствует не нулевое значение в переменной «GET_DEVICE» или «GET_COMMAND», то выводим полученные данные.
Обнуление значений переменных «GET_DEVICE» и «GET_COMMAND» для проверки принятия данных при следующем проходе цикла loop().

Пример настройки модуля на передачу данных по протоколу IARDUINO:

Следующий скетч настраивает модуль на передачу данных по ИК-каналу с использованием протокола IARDUINO и выполняет передачу данных каждые 200 мс.

#define   REG_SEND_RPT 0x10                // Регистр повтора.           Младший бит указывает отправлять пакеты повторов. Старшие 7 бит определяют интервал между пакетами повторов в мс.
#define   REG_SEND_ADR 0x11                // Регистр номера устройства. Байт передаётся по ИК-каналу.
#define   REG_SEND_COM 0x12                // Регистр номера команды.    Байт передаётся по ИК-каналу.
#define   REG_SEND_COD 0x13                // Регистр номера протокола.  Старшие 3 бита определяют режим для протокола RC6, а младшие 5 бит определяют номер протокола.
#define   REG_BIT      0x18                // Регистр битов управления.  Содержит биты BIT_TX_SHIFT, BIT_DETECT, BIT_RX_EN, BIT_TX_EN.
                                           //
#include <Wire.h>                          // Подключаем библиотеку Wire для работы с шиной I2C.
                                           //
const uint8_t ADDRESS     = 0x09;          // Определяем адрес модуля.
      uint8_t SET_DEVICE  = 0x01;          // Определяем переменную для отправки адреса ИК-устройства.
      uint8_t SET_COMMAND = 0x00;          // Определяем переменную для отправки команды.
                                           //
void setup(){                              //
//   Инициируем работу с шиной I2C:        //
     Wire.setClock(100000L);               // Устанавливаем скорость передачи данных по шине I2C.
     Wire.begin();                         // Инициируем работу c шиной I2C в качестве мастера.
//   Разрешаем работу передатчика:         //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_BIT    );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 0b00000001 );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Указываем ИК-протокол:                //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_COD );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 9            );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер ИК-протокола IARDUINO.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Запрещаем отправлять пакеты повторов: //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_RPT );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 0            );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
}                                          //
                                           //
void loop(){                               //
//   Отправляем данные:                    //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_ADR );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( SET_DEVICE   );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.write( SET_COMMAND  );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
     delay(200);                           // Ждём 200 мс.
//   Меняем данные для следующей передачи: //
     SET_COMMAND++;                        // Увеличиваем значение ИК-команды.
     if( SET_COMMAND==0 ){SET_DEVICE++;}   // Увеличиваем значение ИК-адреса.
     if( SET_DEVICE ==0 ){SET_DEVICE=1;}   // Не позволяем отправлять данные с ИК-адресом равным 0.
}                                          //

Действия выполняемые в коде setup():

Инициализация работы с шиной I2C на скорости 100'000 бит/сек.
Включение передатчика установкой бита «BIT_TX_EN» в регистре «REG_BIT».
Указание ИК-протокола, записью номера протокола в регистр «REG_SEND_COD». Можно указать значения от 1 до 9, где 9 - указывает использовать протокол «IARDUINO».
Запрет отправки пакетов повторов, сбросом бита «REPEAT» в регистре «REG_SEND_RPT».

Действия выполняемые в коде loop():

Передача данных по ИК-каналу, путем записи адреса ИК-устройства и команды для него в регистры «REG_SEND_ADR» и «REG_SEND_COM». В скетче в качестве адреса ИК-устройства используется значение переменной «SET_DEVICE», а в качестве команды выступает значение переменной «SET_COMMAND».
Меняем значение передаваемых данных. С каждым проходом цикла loop() увеличивается значение «SET_COMMAND». А с каждым сбросом значения «SET_COMMAND» увеличивается значение «SET_DEVICE».

Пример настройки модуля на постоянную передачу данных:

Следующий скетч настраивает модуль на передачу данных по ИК-каналу с отправкой пакетов повторов и использованием протокола IARDUINO. Передача данных выполняется однократно, далее модуль самостоятельно отправляет пакеты повтора содержащие те же данные.

#define   REG_SEND_RPT 0x10                // Регистр повтора.           Младший бит указывает отправлять пакеты повторов. Старшие 7 бит определяют интервал между пакетами повторов в мс.
#define   REG_SEND_ADR 0x11                // Регистр номера устройства. Байт передаётся по ИК-каналу.
#define   REG_SEND_COM 0x12                // Регистр номера команды.    Байт передаётся по ИК-каналу.
#define   REG_SEND_COD 0x13                // Регистр номера протокола.  Старшие 3 бита определяют режим для протокола RC6, а младшие 5 бит определяют номер протокола.
#define   REG_BIT      0x18                // Регистр битов управления.  Содержит биты BIT_TX_SHIFT, BIT_DETECT, BIT_RX_EN, BIT_TX_EN.
                                           //
#include <Wire.h>                          // Подключаем библиотеку Wire для работы с шиной I2C.
                                           //
const uint8_t ADDRESS     = 0x09;          // Определяем адрес модуля.
      uint8_t SET_DEVICE  = 0x01;          // Определяем переменную для отправки адреса ИК-устройства.
      uint8_t SET_COMMAND = 0x02;          // Определяем переменную для отправки команды.
                                           //
void setup(){                              //
//   Инициируем работу с шиной I2C:        //
     Wire.setClock(100000L);               // Устанавливаем скорость передачи данных по шине I2C.
     Wire.begin();                         // Инициируем работу c шиной I2C в качестве мастера.
//   Разрешаем работу передатчика:         //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_BIT    );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 0b00000001 );             // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Указываем ИК-протокол:                //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_COD );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 9            );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер ИК-протокола IARDUINO.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Указываем интервал между пакетами:    //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_RPT );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( 0|1          );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
//   Запускаем передачу данных:            //
     Wire.beginTransmission(ADDRESS);      // Инициируем передачу данных по шине I2C к устройству с адресом ADDRESS и битом RW=0 (запись). При этом сама передача не начнётся.
     Wire.write( REG_SEND_ADR );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это номер регистра.
     Wire.write( SET_DEVICE   );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.write( SET_COMMAND  );           // Функция write() помещает значение своего аргумента в буфер для передачи. В данном случае это значение для регистра.
     Wire.endTransmission();               // Выполняем инициированную ранее передачу данных.
}                                          //
                                           //
void loop(){                               //
}                                          //

Действия выполняемые в коде setup():

Инициализация работы с шиной I2C на скорости 100'000 бит/сек.
Включение передатчика установкой бита «BIT_TX_EN» в регистре «REG_BIT».
Указание ИК-протокола, записью номера протокола в регистр «REG_SEND_COD». Можно указать значения от 1 до 9, где 9 - указывает использовать протокол «IARDUINO».
Указание интервала между пакетами повторов и управление отправкой пакетов повторов, записью значения в регистр «REG_SEND_RPT». В скетче интервал равен 0, что указывает модулю использовать интервал определённый выбранным протоколом, а бит «REPEAT» равен 1, что указывает модулю начать отправку повторов сразу после отправки любых данных.
Запуск передачи данных, путем записи адреса ИК-устройства и команды для него в регистры «REG_SEND_ADR» и «REG_SEND_COM». В скетче в качестве адреса используется значение 0x01, а в качестве команды значение 0x02.

Действия выполняемые в коде loop():

В коде loop() нет команд, так как модуль будет самостоятельно, постоянно, отправлять адрес 0x01 и команду 0x02 пока не будет сброшен бит «REPEAT» в регистре «REG_SEND_RPT».

Габариты:

Все модули линейки "Trema" выполнены в одном формате:

ИК-приемник/передатчик, FLASH-I2C - Datasheet

Назначение:

Описание:

Выводы модуля:

Характеристики:

Установка адреса:

Установка адреса (без сохранения):

Установка адреса (с сохранением):

Регистры:

Карта регистров модуля:

Регистр 0x00 «FLAGS_0» - содержит флаги чтения состояния модуля:

Регистр 0x01 «BITS_0» - содержит биты установки состояния модуля:

Регистр 0x04 «MODEL» - содержит идентификатор типа модуля:

Регистр 0x05 «VERSION» - содержит версию прошивки модуля:

Регистр 0x06 «ADDRESS» - отвечает за чтение/установку адреса модуля на шине I2C:

Регистр 0x07 «CHIP_ID» - содержит идентификатор общий для всех модулей серии «Flash»:

Регистр 0x10 «SEND_RPT» - содержит интервал и разрешение отправки пакетов повторов:

Регистр 0x11 «SEND_ADR» - принимает байт адреса ИК-устройства для передачи:

Регистр 0x12 «SEND_COM» - принимает байт команды ИК-устройству для передачи:

Регистр 0x13 «SEND_COD» - содержит номер ИК протокола передачи данных:

Регистр 0x14 «READ_RPT» - содержит время ожидания и бит получения пакета повтора:

Регистр 0x15 «READ_ADR» - содержит принятый байт адреса ИК-устройства:

Регистр 0x16 «READ_COM» - содержит принятый байт команды ИК-устройства:

Регистр 0x17 «READ_COD» - содержит номер ИК протокола для приёма данных:

Регистр 0x18 «BIT» - содержит биты управления ИК-каналом:

Регистры 100+:

Карта регистров 100+:

Регистры 0x64-0x65 «RANDOM_NUM» - содержат случайное число:

Регистр 0x66 «RANDOM_ADR» - случайный адрес:

Регистры 0x67-0x75 «BUN_ADR» - запрещают назначать адреса:

Доступ к данным регистров:

Сигналы интерфейса передачи данных I2C:

Запись данных в регистры:

Пример записи в один регистр:

Пример записи в несколько регистров подряд:

Чтение данных из регистров:

Пример чтения одного регистра:

Пример чтения нескольких регистров подряд:

Примечание:

Алгоритм получения данных от модулей линейки «Дорожное движение»:

Получение состояния светофора:

Получение информации от автомобиля трассы:

Получение информации о знаке:

Пример настройки модуля на получение данных по протоколу IARDUINO:

Пример настройки модуля на передачу данных по протоколу IARDUINO:

Пример настройки модуля на постоянную передачу данных:

Габариты:

Ссылки:

Обсуждение
