ИК-приемник/передатчик, FLASH-I2C

Общие сведения:

Trema модуль ИК-приёмник/передатчик, Flash-I2C является устройством для беспроводного обмена данными по ИК-каналу. Модуль позволяет передавать данные на устройства с управлением от ИК пультов ДУ, обмениваться данными с подобными себе модулями и получать данные от ИК пультов ДУ, и модулей линейки «Дорожное движение». Управление модулем ИК-приёмопередатчика осуществляется по шине I2C.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль можно использовать для создания универсального ИК пульта ДУ, управления роботами, машинами, станками бытовыми приборами, а так же модуль можно установить на устройства и управлять ими с ИК пультов ДУ. Модуль можно установить на машину трассы и принимать данные о состоянии светофоров и назначении знаков трассы.

Видео:

Редактируется...

Спецификация:

  • Напряжение питания: 3,3 В или 5 В, поддерживаются оба напряжения.
  • Ток потребляемый модулем: до 20 мА (при управлении шлагбаумом).

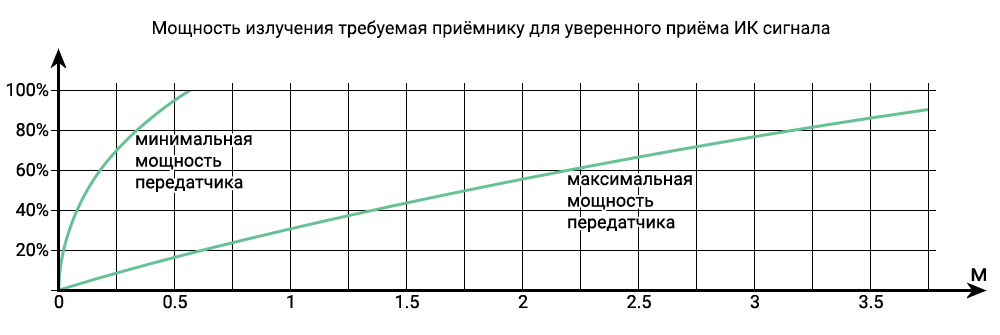

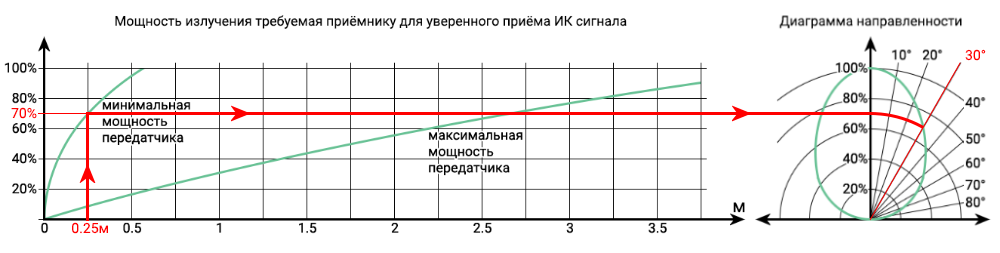

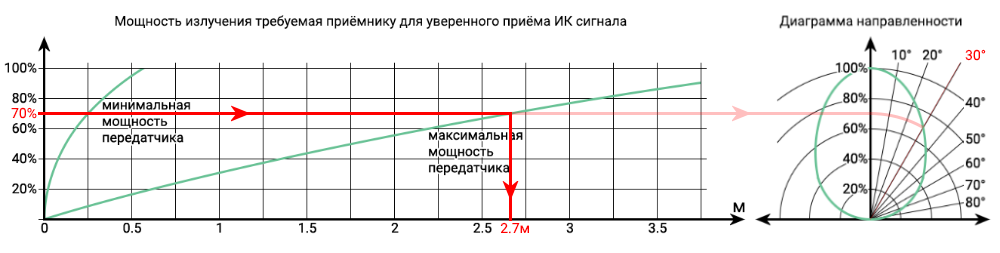

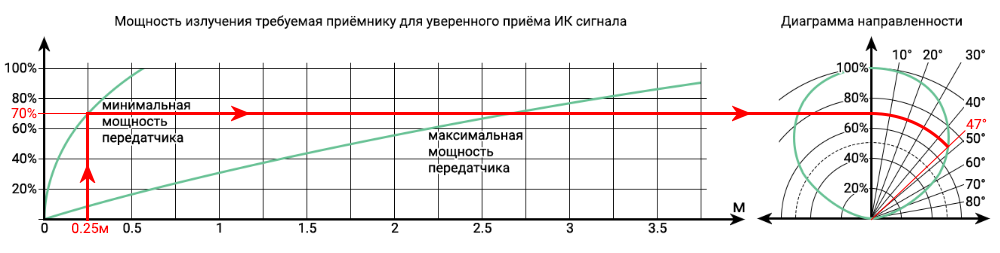

  • Дальность ИК-связи передатчика: от 20 см до 4 м (регулируется вручную).
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: Vcc.
  • Рабочая температура: от -20 до +70 °С.
  • Габариты: 30 х 30 мм..
  • Вес: 5 г.

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Модуль подключается к аппаратной или программной шине I2C Arduino.
Для удобства подключения, предлагаем воспользоваться TremaShield.

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

Модуль подключается по шине I2C, все выводы которой (GND, Vcc, SDA, SCL) размещены на одной колодке модуля.

  • SCL - вход/выход линии тактирования шины I2C.
  • SDA - вход/выход линии данных шины I2C.
  • Vcc - вход питания 3,3 или 5 В.
  • GND - общий вывод питания.

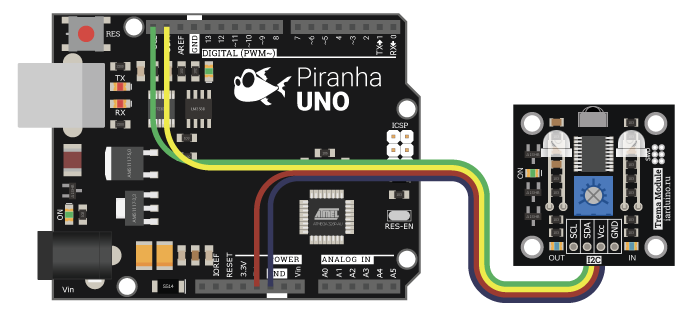

Способ - 1: Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

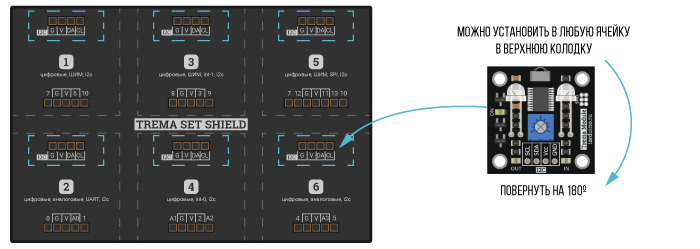

Способ - 2: Используя Trema Set Shield

Модуль можно подключить к любому из I2C входов Trema Set Shield.

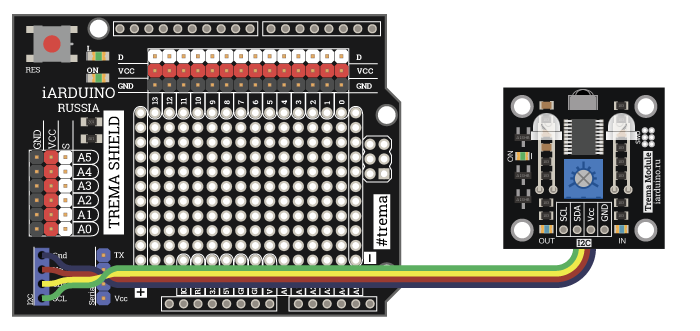

Способ - 3: Используя проводной шлейф и Shield

Используя 4-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Питание:

Входное напряжение питания модуля 3,3В или 5В постоянного тока (поддерживаются оба напряжения питания), подаётся на выводы Vcc и GND.

Подробнее о модуле:

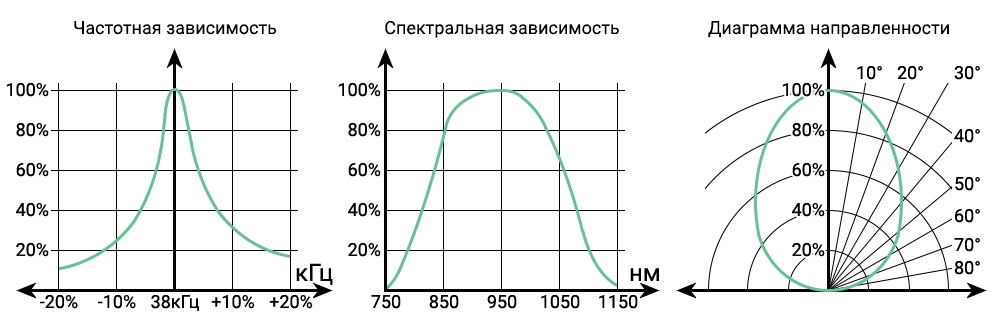

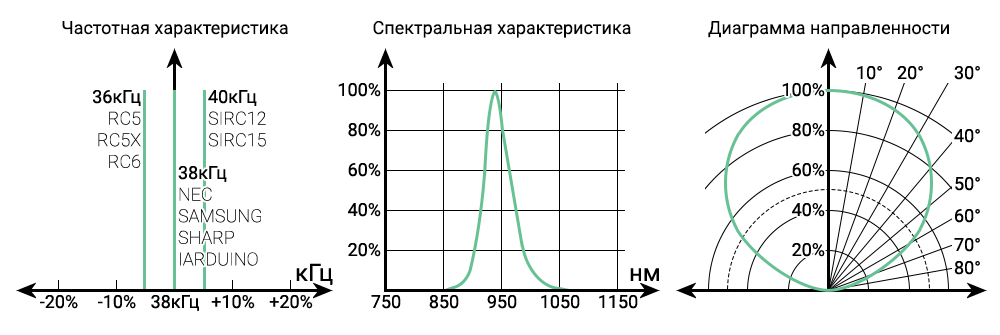

Модуль построен на базе, микроконтроллера STM32F030F4, снабжён ИК-приёмником, двумя ИК-светодиодами для передачи данных, светодиодами информирующими о приёме и передаче данных по ИК-каналу, регулятором дальности ИК-передатчика, и собственным стабилизатором напряжения.

Модуль способен принимать и передавать данные по ИК-каналу в соответствии с протоколами: NEC, SAMSUNG, SHARP, SIRC12, SIRC15, RC5, RC5X, RC6 и IARDUINO. Все перечисленные протоколы используют пакетную передачу данных, данные в пакете представлены в виде адреса ИК-устройства (не путать с адресом устройства на шине I2C) и команды для него. При получении данных по ИК-каналу, модуль способен самостоятельно определить протокол который был использован для их отправки.

Модуль позволяет:

  • Менять свой адрес на шине I2C.
  • Управлять внутренней подтяжкой линий шины I2C (по умолчанию включена).
  • Узнать версию прошивки модуля.
  • Передать данные по ИК-каналу однократно (одним пакетом).
  • Прочитать принятые по ИК-каналу данные.
  • Задать автоматическую отправку данных по ИК-каналу с заданным интервалом между пакетами повторов.
  • При автоматической отправке данных, можно задать режим хаотичной смены интервалов между пакетами (в диапазоне ±50% от заданного), что позволит передавать данные по ИК-каналу от нескольких модулей, в одном направлении, одновременно.
  • Выбрать один из 9 доступных протоколов для передачи данных по ИК-каналу.
  • Выбрать один из 9 доступных протоколов для получения данных по ИК-каналу.
  • Определить наличие пакетов повторов среди принимаемых данных (определить факт удержания кнопки пульта).
  • Определить ИК-протокол принимаемых данных.

Для работы с Trema модулем ИК-приёмник/передатчик Flash-I2C, предлагаем воспользоваться разработанной нами библиотекой iarduino_I2C_IR позволяющей реализовать все возможности модуля.

    Подробнее про установку библиотеки читайте в нашей инструкции.

    Примеры:

    В данном разделе раскрыты примеры управления модулем с использованием библиотеки iarduino_I2C_IR. Сама библиотека содержит больше примеров, доступных из меню Arduino IDE: Файл / Примеры / iarduino I2C IR (модуль ИК-приёмник/передатчик).

    Смена адреса модуля на шине I2C:

    Пример меняет текущий адрес модуля шины I2C на указанный в скетче и сохраняет его в энергонезависимую память, значит адрес сохранится и после отключения питания. Для работы скетча не требуется знать какой сейчас адрес у модуля.

    uint8_t newAddress = 0x09;                        // Назначаемый модулю адрес (0x07 < адрес < 0x7F).
                                                      //
    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с Trema модулями ИК-приёмник/передатчик I2C-flash.
    iarduino_I2C_IR ir;                               // Объявляем объект ir для работы с функциями и методами библиотеки iarduino_I2C_IR.
                                                      // Если при объявлении объекта указать адрес, например, iarduino_I2C_IR ir(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
    void setup(){                                     //
         Serial.begin(9600);                          //
         if( ir.begin() ){                            // Инициируем работу с модулем.
             Serial.print("Найден модуль 0x");        //
             Serial.println( ir.getAddress(), HEX );  // Выводим текущий адрес модуля.
             if( ir.changeAddress(newAddress) ){      // Меняем адрес модуля на newAddress.
                 Serial.print("Адрес изменён на 0x"); //
                 Serial.println(ir.getAddress(),HEX); // Выводим текущий адрес модуля.
             }else{                                   //
                 Serial.println("Адрес не изменён!"); //
             }                                        //
         }else{                                       //
             Serial.println("Модуль не найден!");     //
         }                                            //
    }                                                 //
                                                      //
    void loop(){}                                     //


    Для работы данного примера, на шине I2C должен быть только один модуль.

    Данный скетч демонстрирует не только возможность смены адреса на указанный в переменной newAddress, но и обнаружение, и вывод текущего адреса модуля на шине I2C.

    Получение данных с ИК пульта ДУ:

    В данном примере принимаются данные отправленные ИК пультом ДУ по протоколу NEC.

    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с ИК-приёмником/передатчиком I2C-flash.
    iarduino_I2C_IR ir(0x09);                         // Объявляем объект ir   для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.
                                                      // Если объявить объект без указания адреса (iarduino_I2C_IR ir;), то адрес будет найден автоматически.
    void setup(){                                     //
         Serial.begin(9600);                          // Инициируем работу с шиной UART для передачи данных в монитор последовательного порта на скорости 9600 бит/сек.
         ir.begin();                                  // Инициируем работу с ИК-приёмником/передатчиком I2C-flash.
         ir.setProtocol(IR_NEC);                      // Указываем протокол для приёма/передачи данных по ИК-каналу.
    }                                                 //
                                                      //
    void loop(){                                      //
         if( ir.check(true) ){                        // Если ИК приёмник получил пакет данных (нажимается кнопка ИК пульта) или пакет повтора (удерживается кнопка ИК пульта).
             Serial.print("Адрес=");                  // Выводим текст.
             Serial.print(ir.address);                // Выводим принятый адрес ИК-устройства.
             Serial.print(", команда=");              // Выводим текст.
             Serial.print(ir.command);                // Выводим принятую команду для ИК-устройства.
             Serial.print(", кнопка ");               // Выводим текст.
             if( ir.key_press ){                      // Если функция check() среагировала на первый пакет данных, а не на пакет повтора (кнопка пульта нажимается а не удерживается).
                 Serial.print("нажимается");          // Выводим текст.
             }else{                                   // Если функция check() среагировала на пакет повтора, а не на первый пакет данных (кнопка пульта удерживается а не нажимается).
                 Serial.print("удерживается");        // Выводим текст.
             }                                        //
             Serial.println(".");                     // Выводим текст.
             delay(100);                              // Ждём 100 мс.
         }                                            //
    }                                                 //

    В коде Setup() данного скетча происходит инициализация модуля и указание протокола приёма/передачи данных. Библиотека поддерживает 9 ИК протоколов: IR_NEC, IR_SAMSUNG, IR_SHARP, IR_SIRC12, IR_SIRC15, IR_RC5, IR_RC5X, IR_RC6 и IR_IARDUINO.

    В коде loop() постоянно выполняются проверка получения данных по ИК каналу, обращением к функции heck(). Данная функция принимает 1 параметр - флаг разрешающий реагировать на пакеты повторов. Если флаг = true, то функция будет реагировать и на нажимание и на удержание кнопок ИК пульта ДУ, если флаг = false (или отсутствует), то функция будет реагировать только на нажатие кнопок.

    Если ИК приёмник получил данные по ИК каналу, то функция check() вернёт true и скетч выведет следующие данные: address - адрес ИК устройства отправленный пультом ДУ, command - команда ИК устройству отправленная пультом, и key_press - флаг указывающий что кнопка ИК пульта ДУ только что нажата, а не удерживается.

    Отправка данных по ИК каналу:

    Пример имитирует нажатие одной и той же кнопки ИК пульта ДУ с её удержанием на 5 секунд в нажатом состоянии и отпусканием на 5 секунд.

    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с Trema модулями ИК-приёмник/передатчик I2C-flash.
    iarduino_I2C_IR ir(0x09);                         // Объявляем объект ir   для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.
                                                      // Если объявить объект без указания адреса (iarduino_I2C_IR ir;), то адрес будет найден автоматически.
    void setup(){                                     //
         ir.begin();                                  // Инициируем работу с ИК-приёмником/передатчиком I2C-flash.
         ir.setProtocol(IR_RC5);                      // Указываем протокол для приёма/передачи данных по ИК-каналу.
    }                                                 //
                                                      //
    void loop(){                                      //
    //   Указываем модулю отправлять ИК пакеты:       //
         ir.autoSend(0x01, 0x10);                     // Указываем модулю отправить пакет данных (байт адреса 0x01 и байт команды 0x10) и автоматически отправлять пакеты повторов пока не будет вызван метод ir.autoStop().
         delay(5000);                                 // Ждём 5 секунд. Всё это время модуль будет отправлять данные, как при удержании кнопки ИК пульта ДУ.
    //   Останавливаем отправку ИК пакетов:           //
         ir.autoStop();                               // Указываем модулю прекратить отправку пакетов.
         delay(5000);                                 // Ждём 5 секунд.
    }                                                 //


    В коде Setup() данного скетча происходит инициализация модуля и указание протокола приёма/передачи данных. Библиотека поддерживает 9 ИК протоколов: IR_NEC, IR_SAMSUNG, IR_SHARP, IR_SIRC12, IR_SIRC15, IR_RC5, IR_RC5X, IR_RC6 и IR_IARDUINO.

    В коде loop() постоянно выполняется имитация нажатия и отпускания кнопки ИК пульта ДУ. Протоколы поддерживаемые библиотекой определяют, что передача данных осуществляется пакетами в состав которых входят значения адреса ИК устройства (в примере 0x01) и команды для ИК устройства (в примере 0x10). С задачей передачи этих данных справляется функция autoSend() которая принимает значения адреса и команды, и указывает модулю самостоятельно передавать эти данные пока не будет вызвана функция autoStop().

    Если задержку после обращения к функции autoSend() сократить до 100 мс, то данный скетч будет передавать данные так же как и следующий ниже, так как за 100 мс модуль успеет отправить только один пакет ИК данных по протоколу IR_RC5.

    Отправка данных по ИК каналу:

    Пример имитирует кратковременные нажатия одной и той же кнопки ИК пульта ДУ, с паузами между нажатиями в 5 секунд.

    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с Trema модулями ИК-приёмник/передатчик I2C-flash.
    iarduino_I2C_IR ir(0x09);                         // Объявляем объект ir   для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.
                                                      // Если объявить объект без указания адреса (iarduino_I2C_IR ir;), то адрес будет найден автоматически.
    void setup(){                                     //
         ir.begin();                                  // Инициируем работу с ИК-приёмником/передатчиком I2C-flash.
         ir.setProtocol(IR_RC5);                      // Указываем протокол для приёма/передачи данных по ИК-каналу.
    }                                                 //
                                                      //
    void loop(){                                      //
    //   Указываем модулю отправить один ИК пакет:    //
         ir.send(0x01, 0x10);                         // Указываем модулю однократно отправить один пакет данных (байт адреса 0x01 и байт команды 0x10).
         ir.wait();                                   // Ждём завершения отправки ИК пакета функцией send().
         delay(5000);                                 // Ждём 5 секунд.
    }                                                 //

    В коде Setup() данного скетча происходит инициализация модуля и указание протокола приёма/передачи данных. Библиотека поддерживает 9 ИК протоколов: IR_NEC, IR_SAMSUNG, IR_SHARP, IR_SIRC12, IR_SIRC15, IR_RC5, IR_RC5X, IR_RC6 и IR_IARDUINO.

    В коде loop() выполняется обращение к функции send(), каждые 5 секунд. Данная функция передаёт только один пакет с указанными данными в соответствии с определённым ранее ИК протоколом. После функции send() выполняется обращение к функции wait(), которая приостанавливает скетч до завершения отправки данных по ИК-каналу. Эту функцию в данном скетче можно не вызывать. Но она может пригодится в тех случаях, когда требуется отправить несколько разных пакетов друг за другом.

    Определение ИК протокола получаемых данных:

    Пример ждёт получения любых данных, определяет ИК протокол по которому они были отправлены, выводит название протокола в монитор и далее принимает данные отправленные только в этом протоколе.

    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с Trema модулями ИК-приёмник/передатчик I2C-flash.
    iarduino_I2C_IR ir(0x09);                         // Объявляем объект ir для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.
                                                      // Если объявить объект без указания адреса (iarduino_I2C_IR ir;), то адрес будет найден автоматически.
    void setup(){                                     //
         Serial.begin(9600);                          // Инициируем работу с шиной UART для передачи данных в монитор последовательного порта на скорости 9600 бит/сек.
         ir.begin();                                  // Инициируем работу с ИК-приёмником/передатчиком I2C-flash.
         Serial.println("Нажмите кнопку пульта");     // Выводим текст.
         Serial.println("не менее чем на 0,5 сек.");  // Выводим текст.
    //   Указываем модулю искать ИК-протокол:         //
         ir.seeProtocol_RX();                         // Переводим ИК приёмник в режим определения протокола получаемых данных.
    //   Ждём обнаружение ИК-протокола:               //
         while(ir.getProtocol_RX()==IR_UNDEFINED){;}  // Выполняем цикл while пока ИК-протокол приёмника не станет отличным от значения IR_UNDEFINED.
    //   Далее код выполнится если протокол найден:   //
         uint8_t i = ir.getProtocol_RX();             // Сохраняем ИК протокол обнаруженный приёмником в переменную i.
         Serial.print("Обнаружен протокол ");         // Выводим текст.
         switch( i ){                                 //
          case IR_NEC:      Serial.print("NEC");      break; // Обнаружен протокол NEC.
          case IR_SAMSUNG:  Serial.print("SAMSUNG");  break; // Обнаружен протокол SAMSUNG.
          case IR_SHARP:    Serial.print("SHARP");    break; // Обнаружен протокол SHARP.
          case IR_SIRC12:   Serial.print("SIRC12");   break; // Обнаружен протокол SONY.
          case IR_SIRC15:   Serial.print("SIRC15");   break; // Обнаружен протокол SONY.
          case IR_RC5:      Serial.print("RC5");      break; // Обнаружен протокол PHILIPS.
          case IR_RC5X:     Serial.print("RC5X");     break; // Обнаружен протокол PHILIPS.
          case IR_RC6:      Serial.print("RC6");      break; // Обнаружен протокол PHILIPS.
          case IR_IARDUINO: Serial.print("IARDUINO"); break; // Обнаружен протокол IARDUINO.
         }                  Serial.print(".\r\n");    //
    //   ir.setProtocol( i, ir.modeRC6 );             // Указываем использовать обнаруженный ИК протокол не только для приёма, но и для передачи данных по ИК-каналу.
    }                                                 //
                                                      //
    void loop(){                                      //
         if( ir.check(true) ){                        // Если ИК приёмник получил пакет данных (нажимается кнопка ИК пульта) или пакет повтора (удерживается кнопка ИК пульта).
             Serial.print("Адрес=");                  // Выводим текст.
             Serial.print(ir.address);                // Выводим принятый адрес ИК-устройства.
             Serial.print(", команда=");              // Выводим текст.
             Serial.print(ir.command);                // Выводим принятую команду для ИК-устройства.
             Serial.println(".");                     // Выводим текст.
             delay(100);                              // Ждём 100 мс.
         }                                            //
    }                                                 //

    В коде Setup() данного скетча происходит инициализация модуля, далее обращением к функции seeProtocol_RX() модуль переходит в режим чтения ИК протокола. Функция getProtocol_RX() возвращает ИК протокол используемый ИК приёмником, но пока тот не получит данные по ИК-каналу и не определит их протокол, функция getProtocol_RX() будет возвращать IR_UNDEFINED. Как только протокол будет обнаружен, он будет выведен в монитор. Последняя строка кода setup() позволяет применить обнаруженный приёмником протокол и для передатчика, указав его в качестве первого аргумента функции setProtocol() или setProtocol_TX(), эта строка закомменторована, так как в данном примере передатчик не используется.

    В коде loop() постоянно выполняются проверка получения данных по ИК каналу, обращением к функции heck(). Данная функция принимает 1 параметр - флаг разрешающий реагировать на пакеты повторов. Если флаг = true, то функция будет реагировать и на нажимание и на удержание кнопок ИК пульта ДУ, если флаг = false (или отсутствует), то функция будет реагировать только на нажатие кнопок.

    Если ИК приёмник получил данные по ИК каналу, то функция check() вернёт true и скетч выведет значение address - адрес ИК устройства отправленный пультом ДУ и command - команда ИК устройству отправленная пультом.

    Получение данных от модулей линейки «Дорожное движение»:

    Пример выводит номер знака, команду встречного автомобиля, или разрешённые светофором направления, при обнаружении данных от соответствующих модулей линейки «дорожное движение». Дополнительно в примере реализована постоянная отправка данных, как от автомобиля трассы, для информирования других автомобилей о своём присутствии.

    #include <iarduino_I2C_IR.h>                      // Подключаем библиотеку для работы с Trema модулями ИК-приёмник/передатчик I2C-flash.
    iarduino_I2C_IR ir(0x09);                         // Объявляем объект ir для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.
                                                      // Если объявить объект без указания адреса (iarduino_I2C_IR ir;), то адрес будет найден автоматически.
    void setup(){                                     //
         Serial.begin(9600);                          // Инициируем работу с шиной UART для передачи данных в монитор последовательного порта на скорости 9600 бит/сек.
         ir.begin();                                  // Инициируем работу с ИК-приёмником/передатчиком I2C-flash.
         ir.setProtocol(IR_IARDUINO);                 // Указываем протокол для приёма/передачи данных по ИК-каналу.
         ir.setInterval(0, true);                     // Указываем модулю использовать интервал между пакетами по умолчанию, разрешая менять его при передаче в пределах ±50%.
         ir.autoSend(MODUL_CAR0, 0x10);               // Указываем модулю отправить пакет данных (байт адреса MODUL_CAR0 и байт команды 0x10) и автоматически отправлять пакеты повторов пока не будет вызван метод ir.autoStop().
    }                                                 //
                                                      //
    void loop(){                                      //
    //   Если приняты данные:                         //
         if( ir.check(true) ){                        //   Если ИК приёмник получил пакет данных или пакет повтора.
         //  Если данные приняты от автомобиля:       //
             if( ir.device==MODUL_CAR ){              //   Если в переменной ir.device хранится значение MODUL_CAR, значит данные получены от автомобиля.
                 Serial.print("Автомобиль: принята команда ");
                 Serial.print("категория "); Serial.print(MODUL_CAR0 - ir.address);
                 Serial.print(", команда "); Serial.print(ir.command);
                 Serial.println(".");                 //
             }                                        //
         //  Если данные приняты от дорожного знака:  //
             if( ir.device==MODUL_SIGN ){             //   Если в переменной ir.device хранится значение MODUL_SIGN, значит данные получены от дорожного знака.
                 Serial.print("Дорожный знак: номер ПДД ");
                 Serial.print(ir.sign_str);           //
                 if(ir.sign_tab){ Serial.print(", под знаком есть табличка "); Serial.print(ir.sign_tab); }
                 Serial.println(".");                 //
             }                                        //
         //  Если данные приняты от светофора:        //
             if( ir.device==MODUL_TLIGHT ){           //   Если в переменной ir.device хранится значение MODUL_TLIGHT, значит данные получены от светофора.
                 Serial.print("Светофор: ");          //
                 Serial.print("прямо ");   if( ir.forvard == 1 ){ Serial.print("можно, " ); }else{ Serial.print("нельзя, "); }
                 Serial.print("направо "); if( ir.right   == 1 ){ Serial.print("можно, " ); }else{ Serial.print("нельзя, "); }
                 Serial.print("налево ");  if( ir.left    == 1 ){ Serial.print("можно"   ); }else if( ir.left == 2 ){ Serial.print("можно если нет помех" ); }else{ Serial.print("нельзя"); }
                 Serial.println(".");                 //
             }                                        //
         }                                            //
    }                                                 //


    В коде Setup() данного скетча происходит инициализация модуля и указание протокола приёма/передачи данных. Библиотека поддерживает 9 ИК протоколов: IR_NEC, IR_SAMSUNG, IR_SHARP, IR_SIRC12, IR_SIRC15, IR_RC5, IR_RC5X, IR_RC6 и IR_IARDUINO.

    Далее настраивается передача данных, как от автомобиля трассы. Обращением к функции setInterval() настраивается интервал между отправляемыми ИК пакетами, а обращением к функции autoSend() отправляются данные (адрес MODUL_CAR0 и команда 0x10). Так как в примере нет функции autoStop(), то данные будут отправляться модулем постоянно. Допускается менять отправляемые данные новыми обращениями к функции autoSend() без вызова функции autoStop().

    В качестве адреса машины можно указывать адреса от MODUL_CAR0 до MODUL_CAR7, а в качестве команд можно указывать значения от 0 до 255. Вы сами можете придумать, какой адрес какой категории машин должен принадлежать (легковые, грузовые, гусеничные, гоночные, пожарные, скорые, полицейские, аварийные и т.д.) и какая команда что значит (внимание, уступи дорогу, остановись, уступаю дорогу, поворачиваю влево, еду прямо, еду быстро, еду медленно и т.д.).

    В коде loop() постоянно выполняется проверка получения данных по ИК каналу if( ir.check(true) ). Если данные получены, то выполняются проверки: не отправлены ли эти данные автомобилем if( ir.device==MODUL_CAR ), не отправлены ли эти данные модулем «дорожный знак» if( ir.device==MODUL_SIGN ), не отправлены ли эти данные модулем «светофор» if( ir.device==MODUL_TLIGHT ). Если пройдена любая из указанных проверок, то выводятся соответствующие данные.

    Описание функций библиотеки:

    В данном разделе описаны функции библиотеки iarduino_I2C_IR для работы с Trema модулями ИК-приёмник/передатчик, Flash-I2C.

    Данная библиотека может использовать как аппаратную, так и программную реализацию шины I2C. О том как выбрать тип шины I2C рассказано в статье Wiki - расширенные возможности библиотек iarduino для шины I2C.

    Подключение библиотеки:

    • Если адрес модуля известен (в примере используется адрес 0x09):
    #include <iarduino_I2C_IR.h>   // Подключаем библиотеку для работы с модулем.
    iarduino_I2C_IR ir(0x09);      // Создаём объект ir для работы с функциями и методами библиотеки iarduino_I2C_IR, указывая адрес модуля на шине I2C.

    • Если адрес модуля неизвестен (адрес будет найден автоматически):
    #include <iarduino_I2C_IR.h>   // Подключаем библиотеку для работы с модулем.
    iarduino_I2C_IR ir;            // Создаём объект ir для работы с функциями и методами библиотеки iarduino_I2C_IR.


    При создании объекта без указания адреса, на шине должен находиться только один модуль.

    Функция begin();

    • Назначение: Инициализация работы с модулем.
    • Синтаксис: begin();
    • Параметры: Нет.
    • Возвращаемое значение: bool - результат инициализации (true или false).
    • Примечание: По результату инициализации можно определить наличие модуля на шине.
    • Пример:
    if( ir.begin() ){ Serial.print( "Модуль найден и инициирован!" ); }
    else            { Serial.print( "Модуль не найден на шине I2C" ); }


    Функция reset();

    • Назначение: Перезагрузка модуля.
    • Синтаксис: reset();
    • Параметры: Нет.
    • Возвращаемое значение: bool - результат перезагрузки (true или false).
    • Пример:
    if( ir.reset() ){ Serial.print( "Модуль    перезагружен" ); }
    else            { Serial.print( "Модуль не перезагружен" ); }


    Функция changeAddress();

    • Назначение: Смена адреса модуля на шине I2C.
    • Синтаксис: changeAddress( АДРЕС );
    • Параметры:
      • uint8_t АДРЕС - новый адрес модуля на шине I2C (целое число от 0x08 до 0x7E)
    • Возвращаемое значение: bool - результат смены адреса (true или false).
    • Примечание: Текущий адрес модуля можно узнать функцией getAddress().
    • Пример:
    if( ir.changeAddress(0x12) ){ Serial.print( "Адрес модуля изменён на 0x12" ); }
    else                        { Serial.print( "Не удалось изменить адрес"    ); }


    Функция getAddress();

    • Назначение: Запрос текущего адреса модуля на шине I2C.
    • Синтаксис: getAddress();
    • Параметры: Нет.
    • Возвращаемое значение: uint8_t АДРЕС - текущий адрес модуля на шине I2C (от 0x08 до 0x7E)
    • Примечание: Функция может понадобиться если адрес модуля не указан при создании объекта, а обнаружен библиотекой.
    • Пример:
    Serial.print( "Адрес модуля на шине I2C = 0x");
    Serial.println( ir.getAddress(), HEX );


    Функция getVersion();

    • Назначение: Запрос версии прошивки модуля.
    • Синтаксис: getVersion();
    • Параметры: Нет
    • Возвращаемое значение: uint8_t ВЕРСИЯ - номер версии прошивки от 0 до 255.
    • Пример:
    Serial.print( "Версия прошивки модуля ");
    Serial.println( ir.getVersion(), HEX );


    Функция setPullI2C();

    • Назначение: Управление внутрисхемной подтяжкой линий шины I2C.
    • Синтаксис: setPullI2C( [ФЛАГ] );
    • Параметры:
      • bool ФЛАГ требующий установить внутрисхемную подтяжку линий шины I2C (true или false).
    • Возвращаемое значение:
      • bool - результат включения / отключения внутрисхемной подтяжки (true или false).
    • Примечание:
      • Вызов функции без параметра равносилен вызову функции с параметром true - установить.
      • Флаг установки внутрисхемной подтяжки сохраняется в энергонезависимую память модуля, а значит будет действовать и после отключения питания.
      • Внутрисхемная подтяжка линий шины I2C осуществляется до уровня 3,3 В, но допускает устанавливать внешние подтягивающие резисторы и иные модули с подтяжкой до уровня 3,3 В или 5 В, вне зависимости от состояния внутрисхемной подтяжки модуля.
    • Пример:
    if( ir.setPullI2C(true ) ){ Serial.print( "Внутрисхемная подтяжка установлена." ); }
    if( ir.setPullI2C(false) ){ Serial.print( "Внутрисхемная подтяжка отключена."   ); }


    Функция getPullI2C();

    • Назначение: Запрос состояния внутрисхемной подтяжки линий шины I2C.
    • Синтаксис: getPullI2C();
    • Параметры: Нет.
    • Возвращаемое значение: bool - ФЛАГ включения внутрисхемной подтяжки (true или false).
    • Пример:
    if( ir.getPullI2C() ){ Serial.print( "Внутрисхемная подтяжка включена."  ); }
    else                 { Serial.print( "Внутрисхемная подтяжка отключена." ); }


    Функция setProtocol();

    • Назначение: Указание ИК-протокола для приёма и передачи данных.
    • Синтаксис: setProtocol( ПРОТОКОЛ [,РЕЖИМ] );
    • Параметры:
      • uint8_t ПРОТОКОЛ - может принимать одно из следующих значений:
        • IR_NEC - кодирование длинной паузы. Пакет отправляется за 68 мс.
        • IR_SAMSUNG - кодирование длинной паузы. Пакет отправляется за 53...71 мс.
        • IR_IARDUINO - кодирование длинной паузы. Пакет отправляется за 26 мс.
        • IR_SHARP - кодирование длинной паузы. Пакет отправляется за 16...30 мс.
        • IR_SIRC12 - кодирование длинной импульса. Пакет отправляется за 17...25 мс.
        • IR_SIRC15 - кодирование длинной импульса. Пакет отправляется за 21...30 мс.
        • IR_RC5 - бифазное кодирование. Пакет отправляется за 25 мс.
        • IR_RC5X - бифазное кодирование. Пакет отправляется за 25 мс.
        • IR_RC6 - бифазное кодирование. Пакет отправляется за 23 мс.
      • uint8_t РЕЖИМ - необязательный параметр, указывается только для протокола IR_RC6 и определяет режим данного протокола от 0 до 7. Если указать протокол IR_RC6 без параметра РЕЖИМ, то будет использован режим номер 0.
    • Возвращаемое значение: bool - результат применения нового протокола (true или false).
    • Примечание:
      • Функция устанавливает протокол для приёма и передачи данных по ИК-каналу.
      • Модуль позволяет установить разные протоколы для приёма и передачи данных, для этого в библиотеке есть две функции с теми же параметрами:
        • setProtocol_TX( ПРОТОКОЛ [,РЕЖИМ] ); - установка протокола для передачи данных.
        • setProtocol_RX( ПРОТОКОЛ [,РЕЖИМ] ); - установка протокола для приёма данных.
      • ИК-приёмник модуля не будет реагировать на данные отправленные по другому протоколу.
    • Пример:
    ir.setProtocol(IR_IARDUINO); // Указываем ИК-протокол IR_IARDUINO для приёма и передачи данных.
    ir.setProtocol(IR_RC6, 2);   // Указываем ИК-протокол IR_RC6 и режим 2 для приёма и передачи данных.


    Функция getProtocol();

    • Назначение: Запрос ИК-протокола используемого для приёма и передачи данных.
    • Синтаксис: getProtocol();
    • Параметры: Нет.
    • Возвращаемое значение: uint8_t ПРОТОКОЛ - может принимать одно из следующих значений:
      • IR_UNDEFINED - протокол не определён.
      • IR_NEC.
      • IR_SAMSUNG.
      • IR_IARDUINO.
      • IR_SHARP.
      • IR_SIRC12.
      • IR_SIRC15.
      • IR_RC5.
      • IR_RC5X.
      • IR_RC6.
    • Примечание:
      • Функция возвращает ИК протокол используемый для приёма и передачи данных по ИК-каналу. Если протокол используемый для приёма данных отличается от протокола используемого для передачи данных, то функция вернёт IR_UNDEFINED.
      • Модуль позволяет запросить ИК протокол используемый для приёма или для передачи данных, для этого в библиотеке есть две функции:
        • getProtocol_TX(); - запрос протокола используемого для передачи данных.
        • getProtocol_RX(); - запрос протокола используемого для приёма данных.
      • Если для приёма или передачи данных используется протокол IR_RC6, то режим данного протокола будет доступен из переменной modeRC6, после обращения к любой из функций запроса протокола.
    • Пример:
    uint8_t i = ir.getProtocol();    // Запрос ИК-протокола используемого для приёма и передачи данных.
    uint8_t j = ir.getProtocol_TX(); // Запрос ИК-протокола используемого для передачи данных.
    uint8_t k = ir.getProtocol_RX(); // Запрос ИК-протокола используемого для приёма данных.


    Функция seeProtocol_RX();

    • Назначение: Перевод ИК приёмника в режим определения протокола получаемых данных.
    • Синтаксис: seeProtocol_RX();
    • Параметры: Нет
    • Возвращаемое значение: Нет.
    • Примечание:
      • После обращения к данной функции, ИК приёмник сбросит протокол используемый для приёма данных, самостоятельно определит ИК протокол первых полученных данных и установит его для дальнейшего приёма данных.
      • ИК приёмник может определить протокол только если получит пакет данных и пакет повтора. Значит для определения протокола с ИК пульта ДУ необходимо нажать и удерживать любую кнопку пульта не менее 0,3 - 0,5 секунд.
      • Узнать протокол определённый приёмником можно при помощи функции getProtocol_RX().
    • Пример:
    ir.seeProtocol_RX();                               // Переводим ИК приёмник в режим определения протокола получаемых данных.
    while( ir.getProtocol_RX()==IR_UNDEFINED ){;}      // Ждём пока запрос протокола используемого для приёма данных не станет отличным от значения IR_UNDEFINED.
    ir.setProtocol( ir.getProtocol_RX(), ir.modeRC6 ); // Указываем использовать обнаруженный ИК протокол для приёма и передачи данных.


    Функция setInterval();

    • Назначение: Установка интервала между пакетами повторов. Используется ИК передатчиком при постоянной отправке данных и ИК приёмником для ожидания пакетов повторов.
    • Синтаксис: setInterval( ИНТЕРВАЛ [, ФЛАГ ] );
    • Параметры:
      • uint8_t ИНТЕРВАЛ - значение от 24 до 255 определяющее время в миллисекундах между пакетами повторов. Если в качестве интервала указать 0, то модуль будет использовать интервал между пакетами повторов в соответствии с используемым ИК протоколом.
      • bool ФЛАГ - разрешающий ИК передатчику хаотично менять интервал между пакетами повторов в диапазоне ±50% от заданного, что позволит передавать данные по ИК-каналу от нескольких модулей, в одном направлении, одновременно. Если ФЛАГ не указан, то интервал меняться не будет.
    • Возвращаемое значение: bool - результат применения нового интервала (true или false).
    • Примечание:
      • Указанный ИНТЕРВАЛ между пакетами повторов используется ИК передатчиком для автоматической отправки пакетов (см. функцию autoSend()) и приёмником для ожидания пакетов повторов.
      • Модуль позволяет указать разные интервалы для приёмника и передатчика, для этого в библиотеке есть две функции:
        • setInterval_TX( ИНТЕРВАЛ [, ФЛАГ ] ); - установка интервала для передатчика.
        • setInterval_RX( ИНТЕРВАЛ ); - установка интервала ожидания для приёмника.
    • Пример:
    ir.setInterval(100);      // Указываем модулю использовать интервал в 100 мс между пакетами повторов.
    ir.setInterval(100,true); // Указываем модулю использовать интервал в 100 мс между пакетами повторов, а при передаче пакетов менять интервал в диапазоне ±50% от заданного.


    Функция send();

    • Назначение: Однократная отправка данных по ИК-каналу.
    • Синтаксис: send( АДРЕС, КОМАНДА );
    • Синтаксис: send( КОД );
    • Параметры:
      • uint8_t АДРЕС - значение от 0 до 255 определяющее адрес ИК устройства для которого предназначена команда:
      • uint8_t КОМАНДА - значение от 0 до 255 определяющее команду для ИК устройства.
      • uint16_t КОД - двухбайтное число в котором старший байт является адресом ИК устройства, а младший - командой для ИК устройства.
    • Возвращаемое значение: bool - результат отправки данных модулю (true или false).
    • Примечание:
      • Функция передаёт данные модулю, но не ждёт пока ИК передатчик модуля отправит данные по ИК-каналу. Если после передачи данных модулю требуется дождаться завершения их отправки по ИК-каналу, воспользуйтесь функцией wait().
      • Функция указывает модулю отправить данные однократно, одним пакетом, без отправки пакетов повторов. Аналогичным образом данные отправляет ИК пульт ДУ при однократном и очень кратковременном нажатии на его кнопку.
      • При отправке данных от лица автомобиля трассы, в качестве адреса можно указать значения от MODUL_CAR0 до MODUL_CAR7. Вы сами можете придумать, какой адрес какой категории машин должен принадлежать (легковые, грузовые, гусеничные, гоночные, пожарные, скорые, полицейские, аварийные и т.д.) и какая команда что значит (внимание, уступи дорогу, остановись, уступаю дорогу, поворачиваю влево, еду прямо, еду быстро, еду медленно и т.д.).
      • Для совместимости данной библиотеки с библиотекой iarduino_IR можно воспользоваться функцией send32( КОД ) которая в качестве параметра принимает 4 байтное число.
    • Пример:
    ir.send(0x12, 0x34);       // Однократно отправить по ИК-каналу адрес 0x12 и команду 0x34.
    ir.send(MODUL_CAR5, 0x01); // Однократно отправить по ИК-каналу команду 0x01 от автомобиля трассы 5 категории.
    ir.send(0x1234);           // Однократно отправить по ИК-каналу адрес 0x12 и команду 0x34.
    ir.send32(0x48B72CD3);     // Однократно отправить по ИК-каналу адрес 0x12 и команду 0x34 в кодировке IR_NEC.

    Функция wait();

    • Назначение: Ожидание завершения однократной отправки данных по ИК-каналу.
    • Синтаксис: wait();
    • Параметры: Нет.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Функция ждёт завершение однократной отправки данных, которая была запущена функцией send() или send32().
      • Функция приостанавливает выполнение скетча, постоянно опрашивая модуль по шине I2C, до тех пор пока ИК-передача не будет завершена, но не дольше 500 мс.
      • Время отправки одного пакета данных зависит от используемого ИК протокола (см. функцию setProtocol()).
    • Пример:
    ir.send(0x12, 0x34); // Однократно отправить по ИК-каналу адрес 0x12 и команду 0x34.
    ir.wait();           // Дождаться завершения отправки данных по ИК-каналу.
    // Эта строка будет выполнена только после отправки данных по ИК-каналу.

    Функция autoSend();

    • Назначение: Автоматическая отправка пакетов данных по ИК-каналу.
    • Синтаксис: autoSend( АДРЕС, КОМАНДА );
    • Синтаксис: autoSend( КОД );
    • Параметры:
      • uint8_t АДРЕС - значение от 0 до 255 определяющее адрес ИК устройства для которого предназначена команда:
      • uint8_t КОМАНДА - значение от 0 до 255 определяющее команду для ИК устройства.
      • uint16_t КОД - двухбайтное число в котором старший байт является адресом ИК устройства, а младший - командой для ИК устройства.
    • Возвращаемое значение: bool - результат отправки данных модулю (true или false).
    • Примечание:
      • Функция передаёт данные модулю, для их постоянной отправки по ИК-каналу. Модуль отправляет пакет данных, а за ним постоянно и самостоятельно отправляет пакеты повторов с заранее заданным функцией setInterval() или setInterval_TX() интервалом. Аналогичным образом данные отправляет ИК пульт ДУ при удержании его кнопки.
      • Остановить отправку пакетов повторов можно при помощи функции autoStop().
      • При отправке данных от лица автомобиля трассы, в качестве адреса можно указать значения от MODUL_CAR0 до MODUL_CAR7. Вы сами можете придумать, какой адрес какой категории машин должен принадлежать (легковые, грузовые, гусеничные, гоночные, пожарные, скорые, полицейские, аварийные и т.д.) и какая команда что значит (внимание, уступи дорогу, остановись, уступаю дорогу, поворачиваю влево, еду прямо, еду быстро, еду медленно и т.д.).
      • Для совместимости данной библиотеки с библиотекой iarduino_IR можно воспользоваться функцией autoSend32( КОД ) которая в качестве параметра принимает 4 байтное число.
    • Пример:
    ir.autoSend(0x12, 0x34);       // Постоянно отправлять по ИК-каналу адрес 0x12 и команду 0x34.
    ir.autoSend(MODUL_CAR5, 0x01); // Постоянно отправлять по ИК-каналу команду 0x01 от автомобиля трассы 5 категории.
    ir.autoSend(0x1234);           // Постоянно отправлять по ИК-каналу адрес 0x12 и команду 0x34.
    ir.autoSend32(0x48B72CD3);     // Постоянно отправлять по ИК-каналу адрес 0x12 и команду 0x34 в кодировке IR_NEC.

    Функция autoStop();

    • Назначение: Остановка автоматической отправки пакетов по ИК-каналу.
    • Синтаксис: autoStop();
    • Параметры: Нет.
    • Возвращаемое значение: bool - результат остановки пакетов (true или false).
    • Примечание:
      • Функция останавливает процесс автоматической отправки данных по ИК-каналу, запущенный функцией autoSend() или autoSend32().
    • Пример:
    ir.autoSend(0x12, 0x34); // Постоянно отправлять по ИК-каналу адрес 0x12 и команду 0x34.
    delay(1000);             // Ждём 1 секунду.
    ir.autoStop();           // Остановить процесс автоматической отправки данных по ИК-каналу.

    Функция check();

    • Назначение: Проверка наличия принятых по ИК-каналу данных.
    • Синтаксис: check( [ФЛАГ] );
    • Параметры:
      • bool ФЛАГ разрешающий реагировать на пакеты повтора (true или false).
    • Возвращаемое значение: bool - наличие принятых данных (true или false).
    • Примечание:
      • Если функция вызвана с параметром true, то она будет реагировать и на первый пакет данных и на все пакеты повторов (на нажатие и удержание кнопок ИК пульта ДУ).
      • Если функция вызвана с параметром false или без параметра, то она будет реагировать только на первый принятый пакет данных (только на нажатие кнопок ИК пульта ДУ).
      • Функция не реагирует на нулевые данные (если адрес=0 и команда=0).
      • Если функция вернула значение true, значит принятые данные можно прочитать из переменных:
        • uint8_t address - переменная хранит принятый байт адреса ИК-устройства.
        • uint8_t command - переменная хранит принятый байт команды ИК-устройства.
        • uint16_t code - переменная хранит двухбайтное число, старший байт которого является адресом ИК-устройства, а младший байт командой ИК-устройства.
        • bool key_press - флаг указывающий на то, что функция check() среагировала на первый пакет данных, а не на пакет повтора (кнопка пульта нажимается а не удерживается).
        • uint32_t code32 - переменная для совместимости с библиотекой iarduino_IR хранит 4 байтное число состоящее из length бит данных.
        • uint8_t length - переменная для совместимости с библиотекой iarduino_IR хранит количество информационных бит данных в переменной code32.
        • uint8_t modeRC6 - переменная хранит число от 0 до 7 которое определяет режим используемый протоколом IR_RC6
      • При получении данных от модулей линейки «Дорожное движение» доступны данные дополнительных переменных:
        • uint8_t device - переменная указывает на наличие данных от модуля линейки «Дорожное движение», может принимать следующие значения:
          • 0 - данные приняты не от модуля линейки «Дорожное движение».
          • MODUL_TLIGHT - приняты данные от модуля светофор.
          • MODUL_SIGN - приняты данные от модуля знак.
          • MODUL_CAR - приняты данные от модуля машина.
        • Информацию о автомобиле можно получить из переменных:
          • uint8_t address - определяет категорию автомобиля, может принимать значения:
            • MODUL_CAR0 - адрес автомобиля 0 категории.
            • MODUL_CAR1 - адрес автомобиля 1 категории.
            • MODUL_CAR2 - адрес автомобиля 2 категории.
            • MODUL_CAR3 - адрес автомобиля 3 категории.
            • MODUL_CAR4 - адрес автомобиля 4 категории.
            • MODUL_CAR5 - адрес автомобиля 5 категории.
            • MODUL_CAR6 - адрес автомобиля 6 категории.
            • MODUL_CAR7 - адрес автомобиля 7 категории.
            • Вы сами определяете какая категория автомобиля, что означает (легковые, грузовые, гусеничные, гоночные, пожарные, скорые, полицейские, аварийные, ...)
          • uint8_t command - команда переданная автомобилем (0-255). Вы сами определяете какая команда что значит (внимание, уступи дорогу, остановись, уступаю дорогу, поворачиваю влево, еду прямо, еду быстро, еду медленно и т.д.).
        • Информацию о состоянии светофора можно получить из переменных:
          • uint8_t forvard - флаг разрешает движение прямо (0-нельзя, 1-можно).
          • uint8_t right - флаг разрешает движение вправо (0-нельзя, 1-можно).
          • uint8_t left - флаг разрешает движение влево (0-нельзя, 1-можно, 2-если нет помех).
          • uint8_t gate - флаг состояния шлагбаума (0-закрыт, 1-открыт).
          • Биты состояний всех цветов светофора и состояния шлагбаума можно прочитать из байта команды ИК-устройства command.
        • Информацию о знаке дорожного движения можно получить из переменных:
          • char* sign_str - строка хранящая обозначение знака ПДД ("1.1" ... "7.63.15").
          • uint16_t sign_int - переменная хранящая обозначение знака ПДД (10100...76315).
          • uint8_t sign[3] - массив хранящий группу, номер и пункт знака ПДД ({1,1,0}...{7,63,15}).
          • uint8_t sign_tab - переменная хранящая назначение таблички находящейся под знаком:
            • 0 - под знаком нет таблички уточняющей или ограничивающей его действие
            • SIGN_CAR_TRUCK - действие знака распространяется только на грузовые ам.
            • SIGN_CAR_LIGHT - действие знака распространяется только на легковые ам.
            • SIGN_DISTANCE_050 - расстояние до объекта или зона действия знака = 50 м.
            • SIGN_DISTANCE_100 - расстояние до объекта или зона действия знака = 100 м.
            • SIGN_DISTANCE_150 - расстояние до объекта или зона действия знака = 150 м.
            • SIGN_DISTANCE_200 - расстояние до объекта или зона действия знака = 200 м.
            • SIGN_DISTANCE_250 - расстояние до объекта или зона действия знака = 250 м.
        • Если приняты данные от модуля машина, значит она появилась в зоне видимости и может стать помехой.
    • Пример:
    if( ir.check(true) ){      // Если ИК приёмник получил пакет данных или пакет повтора.
        Serial.print("Адрес  ="); Serial.println(ir.address);
        Serial.print("Команда="); Serial.println(ir.command);
        Serial.print("Кнопка ");
        if(ir.key_press){         Serial.println("нажимается");  } // Получен пакет данных.
        else{                     Serial.println("удерживается");} // Получен пакет повтора.
        Serial.println("----------------");
    }

    Адреса передаваемые по ИК-каналу зарезервированные для линейки «Дорожное движение»:

    • 0x01 ... 0x04 - «Светофор».
    • 0x10 ... 0x17 - «Автомобиль».
    • 0x20 ... 0xFF - «Знак».

    Ссылки:




    Обсуждение

    Гарантии и возврат Используя сайт Вы соглашаетесь с условями
