GSM/GPRS Shield: руководство по использованию

Исходники изображение:
Библиотеки:

Общие сведения

Плата расширения GSM/GPRS Shield подарит вашему устройству на Arduino мобильную связь для осуществления входящих/исходящих голосовых звонков, отправки/получения SMS и приёма/передачи данных через мобильный интернет.

На основе GSM/GPRS Shield можно создать радионяню с радиусом действия всего земного шара, сделать SMS-сигнализацию складского помещения или разработать систему мониторинга климатический условий в вашей загородной тепличке. Главное условие — SIM-карта с наличием мобильной связи.

Плата GSM/GPRS Shield работает с беспроводными стандартами связи 2G GSM/GPRS. К таким оператором в России относится популярная тройка: MTS, Megafon и Beeline. Для установки SIM-карты на плате расположен соответствующий слот под карту. Если вы хотите использовать SIM-карту другого оператора или находитесь в другой стране, уточните у своего провайдера поддержку стандарта GSM.

Версии плат

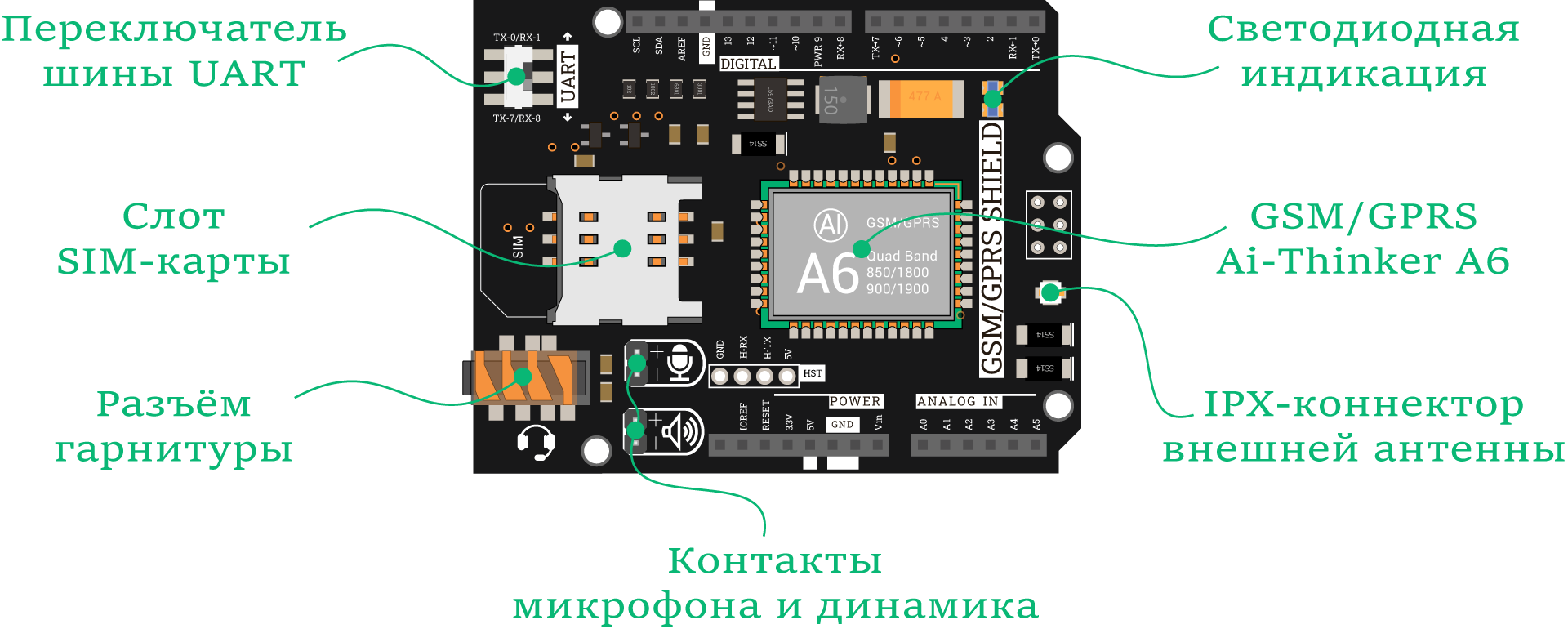

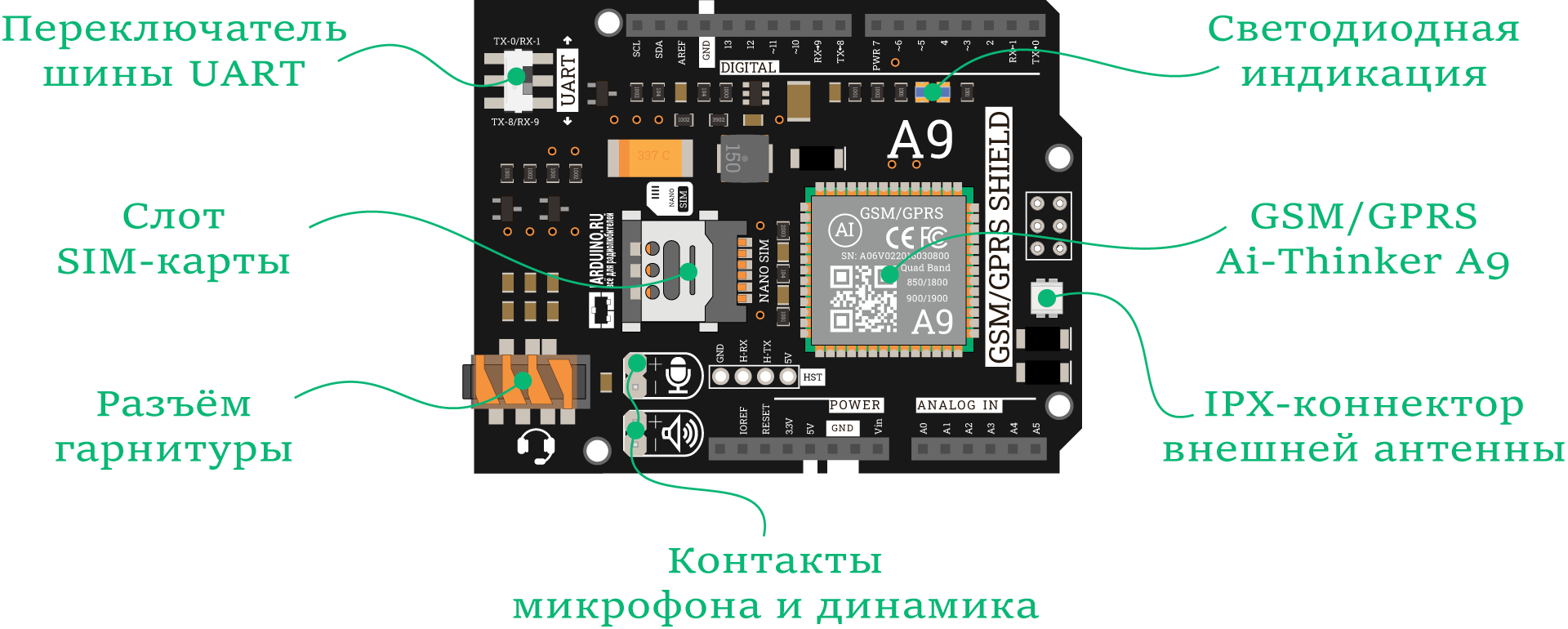

Функция GSM/GPRS Shield A6 GSM/GPRS Shield A9
Совершать входящие и исходящие звонки Да Да
Отправлять и принимать SMS-сообщения Да Да
Выходить в сеть через мобильный интернет Нет Да
Размер SIM-карты mini SIM (2FF) nano SIM (4FF)

Видеообзор

Обзор GSM/GPRS Shield A6

Обзор GSM/GPRS Shield A9

Подключение и настройка

Платы расширения GSM/GPRS Shield A6 и A9 предусмотрены для установки на платформы форм-фактора Arduino Shield R3. Для коммуникации с контроллером используются контакты интерфейса UART (TX и RX) с дополнительным пином управления PWR.

Для связи двух устройств в интерфейсе UART существует правило: линия TX подключается к выводу RX, а линия RX к выводу TX. В Arduino UART часто называют Serial. Подробнее про интерфейс UART читайте в нашей статье на вики.

В зависимости от версии GSM/GPRS Shield и управляющей платформы, интерфейс UART может располагаться на разных пинах. Выберите свой вариант подключения GSM/GPRS-модуля.

GSM/GPRS A9 к Arduino Leonardo

На Arduino Leonardo и других платформах с микроконтроллером ATmega32U4, данные по USB и аппаратный интерфейс UART не связаны между собой. Это даёт возможность подключить GSM/GPRS Shield A9 к аппаратному UART платформы на пинах RX-0 и TX-1.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A9 Контакт Arduino Leonardo
TX-0 RX-0
RX-1 TX-1
PWR 7

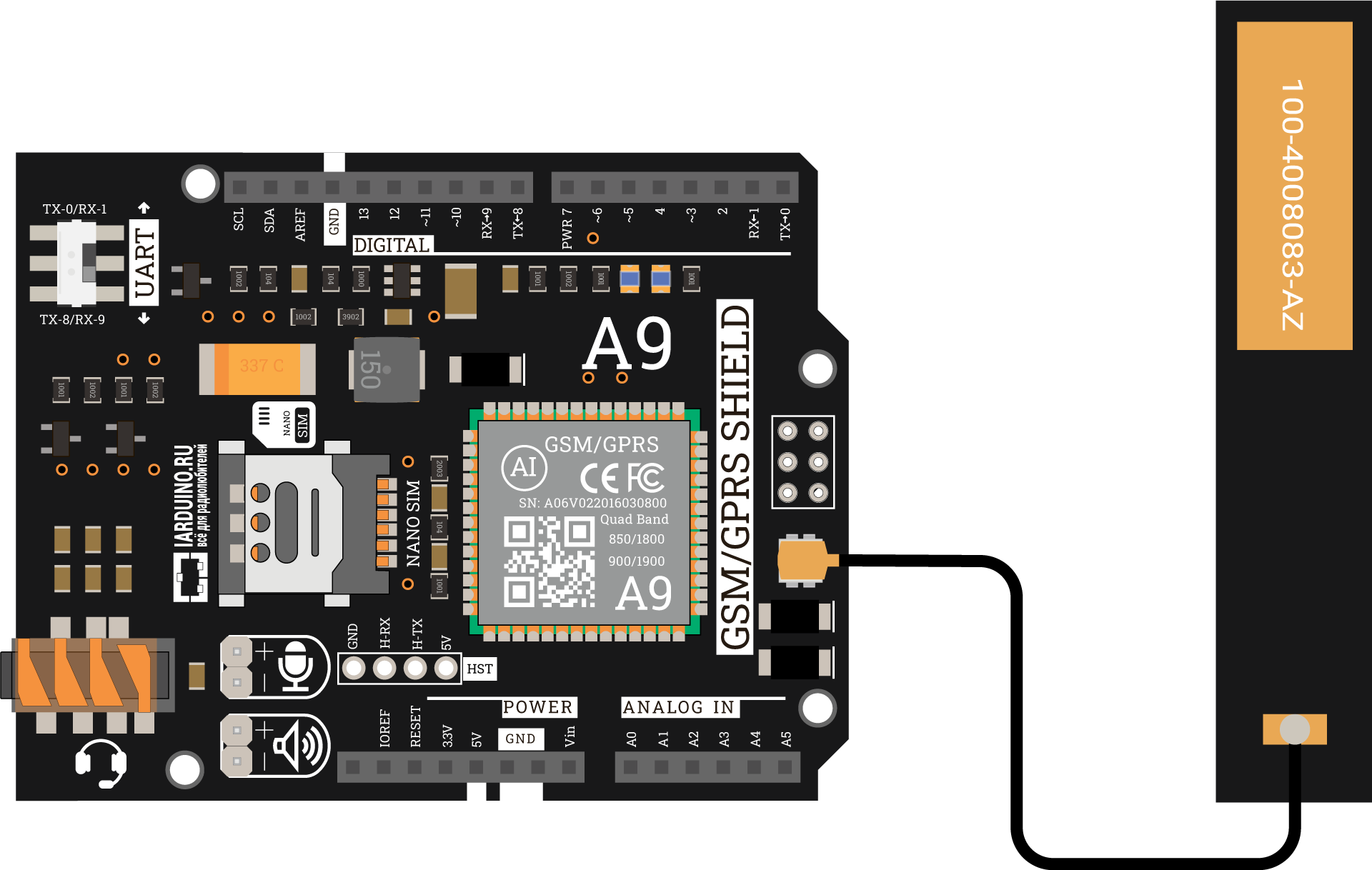

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A9.
  2. Установите GSM/GPRS Shield A9 сверху на управляющую платформу Arduino Leonardo.

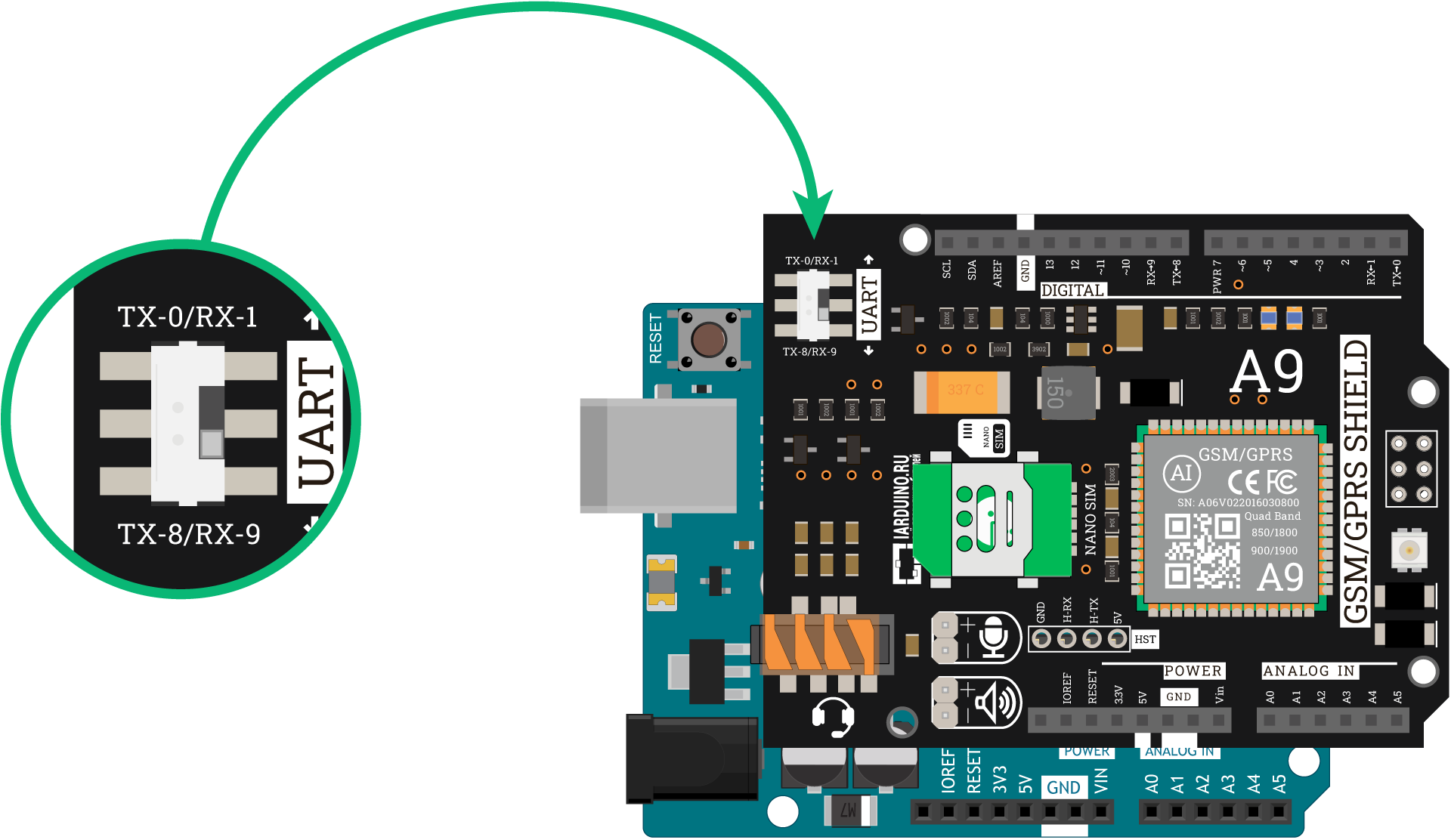

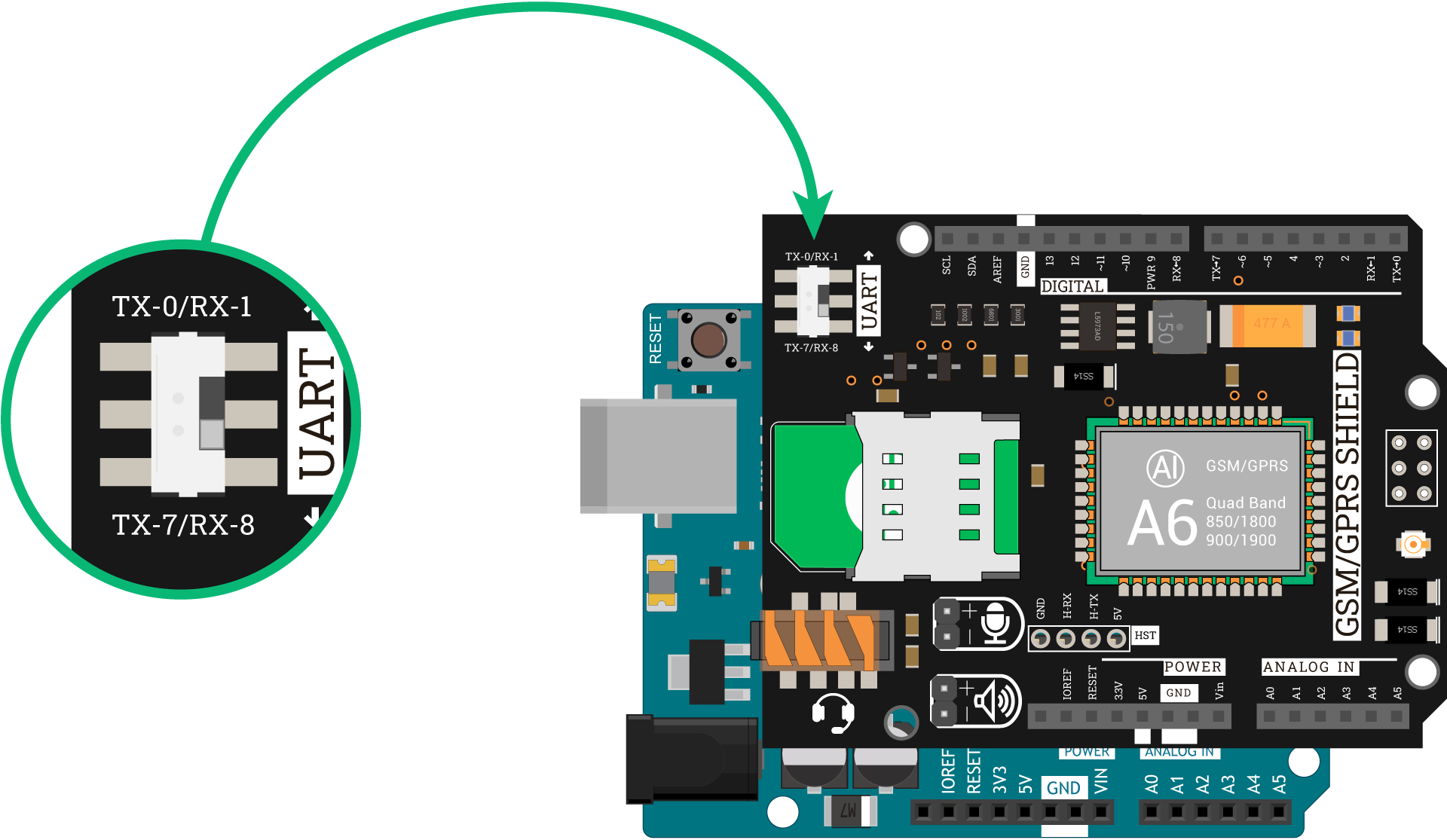

  3. Установите переключатель шины UART в положение TX-0/RX-1.
GSM/GPRS Shield A9 Begin 1

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A9 с платами Arduino Leonardo
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
}

void loop() {
}

GSM/GPRS A9 к Arduino Uno

На Arduino Uno и других платформах с микроконтроллером ATmega328, данные по USB и аппаратный интерфейс UART связаны между собой. Это не даёт возможность подключить GSM/GPRS Shield A9 к аппаратному UART платформы на пинах RX-0 и TX-1. Выход есть — программный UART, который можно назначить на другие пины управляющей платы. В примере будем использовать программный UART на пинах RX-8 и TX-9.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A9 Контакт Arduino Uno
TX-8 RX-8
RX-9 TX-9
PWR 7

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A9.
  2. Установите GSM/GPRS Shield A9 сверху на управляющую платформу Arduino Uno.

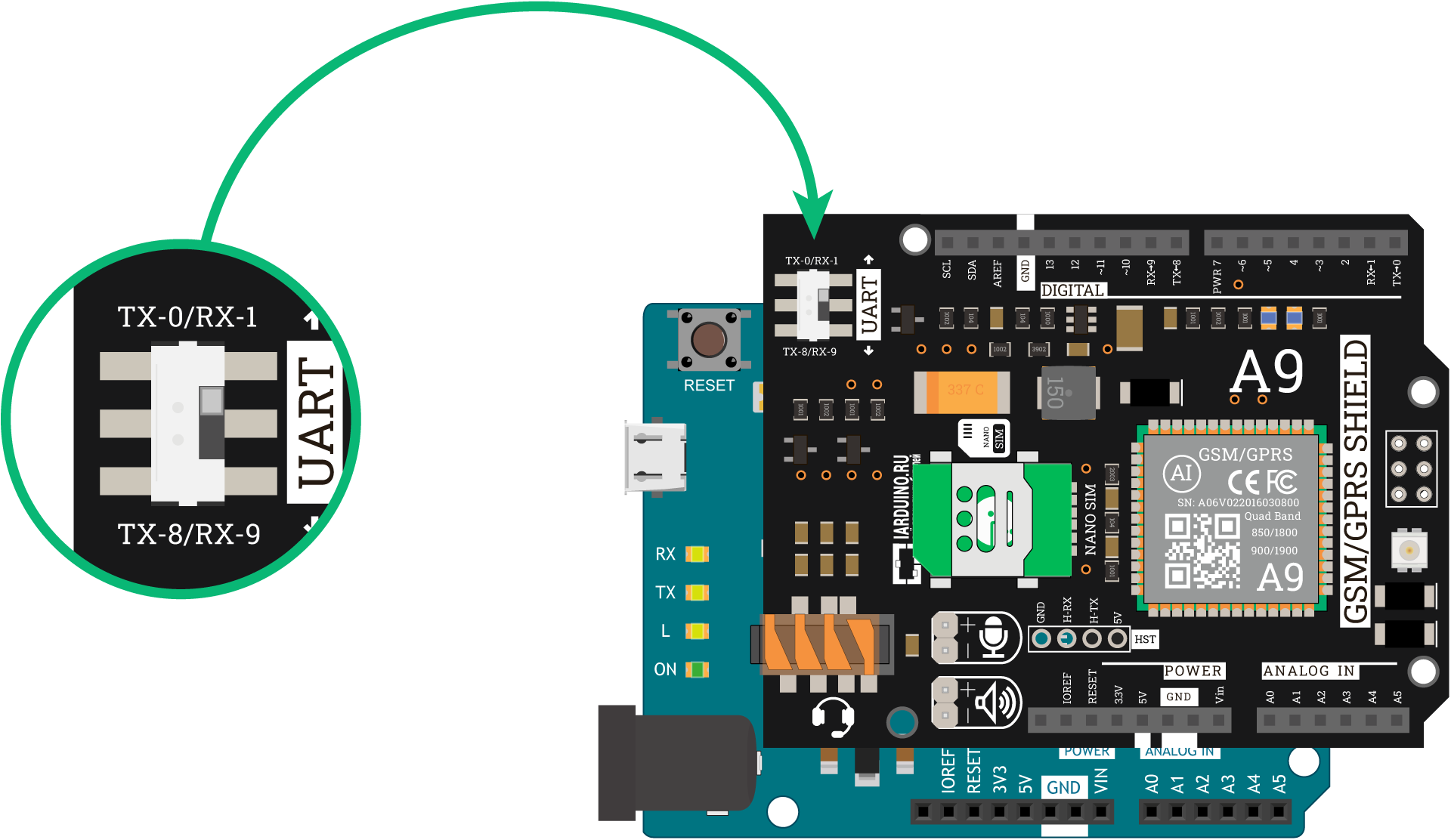

  3. Установите переключатель шины UART в положение TX-8/RX-9.
GSM/GPRS Shield A9 Begin 2

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A9 с платами Arduino Uno
*/

// Подключаем библиотеку SoftwareSerial, до подключения библиотеки iarduino_GSM
#include <SoftwareSerial.h>
// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;
// Пин приёма данных из контроллера в GSM/GPRS-модуль
constexpr int PIN_RX = 8;
// Пин передачи данных из контроллера в GSM/GPRS-модуль
constexpr int PIN_TX = 9;

// Создаём объект mySerial для работы с функциями библиотеки SoftwareSerial
// В параметрах указываем пины RX и TX
SoftwareSerial mySerial(PIN_RX, PIN_TX);

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(mySerial);
}

void loop() {
}

GSM/GPRS A9 к Arduino Mega

На Arduino Mega и других платформах с микроконтроллером ATmega2560, данные по USB и аппаратный интерфейс UART связаны между собой. Это не даёт возможность подключить GSM/GPRS Shield A9 к аппаратному UART платформы на пинах RX-0 и TX-1. Однако на платах форм-фактора Mega есть ещё дополнительно три аппаратных UART:

  • UART1: RX-19 и TX-18
  • UART2: RX-17 и TX-16
  • UART3: RX-15 и TX-14

В примере будем использовать аппаратный UART3 на пинах RX-15 и TX-14.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A9 Контакт Arduino Mega 2560
TX-8 RX-15
RX-9 TX-14
PWR 7

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A9.
  2. Установите GSM/GPRS Shield A9 сверху на управляющую платформу Arduino Mega 2560.
  3. Установите переключатель шины UART в положение TX-8/RX-9.

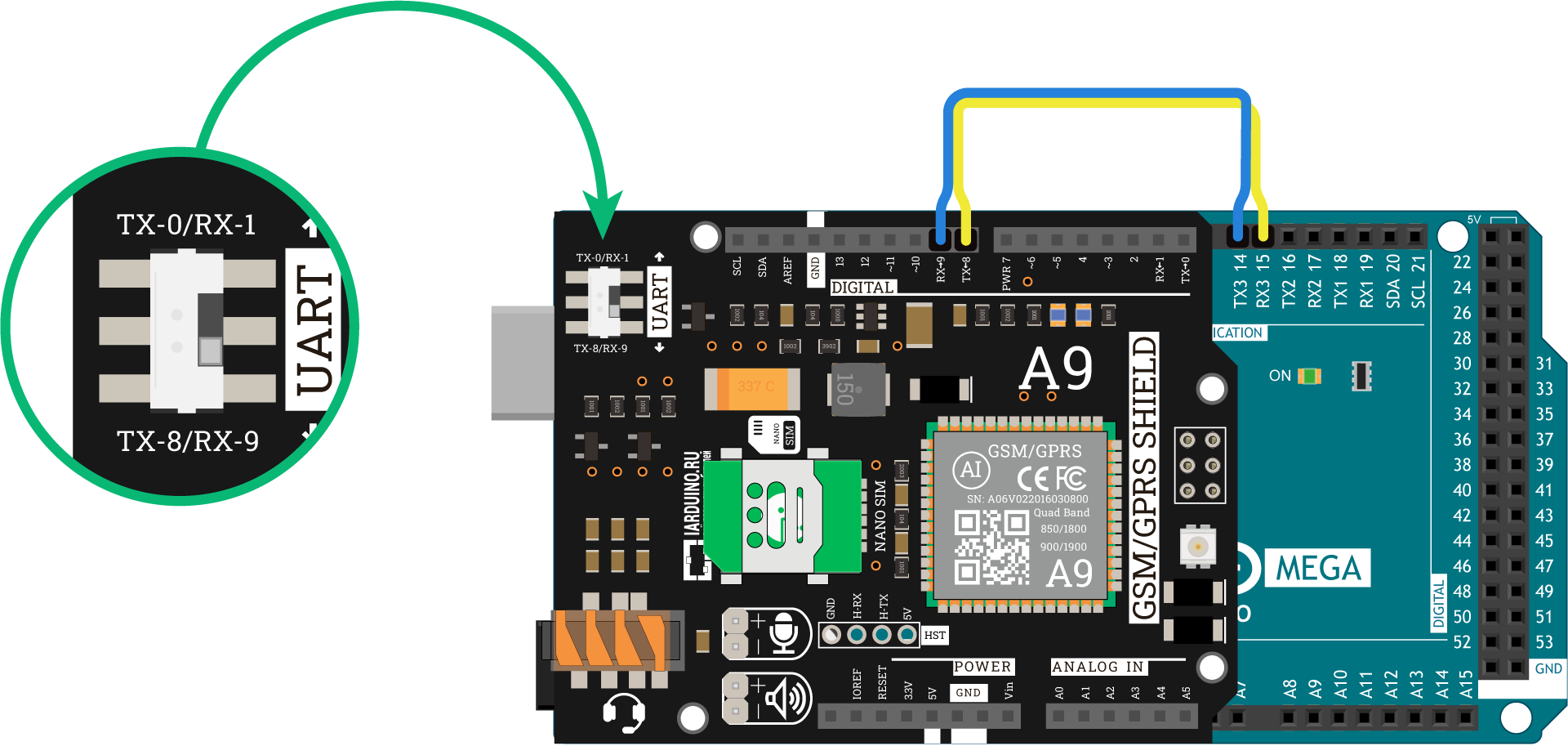

  4. Соедините контакты GSM/GPRS Shield A9 TX-8 и RX-9 с платой Arduino Mega с помощью проводов «папа-папа» согласно таблице сигналов.
GSM/GPRS Shield A9 Begin 3

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A9 с платами Arduino Mega
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial3);
}

void loop() {
}

GSM/GPRS A6 к Arduino Leonardo

На Arduino Leonardo и других платформах с микроконтроллером ATmega32U4, данные по USB и аппаратный интерфейс UART не связаны между собой. Это даёт возможность подключить GSM/GPRS Shield A6 к аппаратному UART платформы на пинах RX-0 и TX-1.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A6 Контакт Arduino Leonardo
TX-0 RX-0
RX-1 TX-1
PWR 9

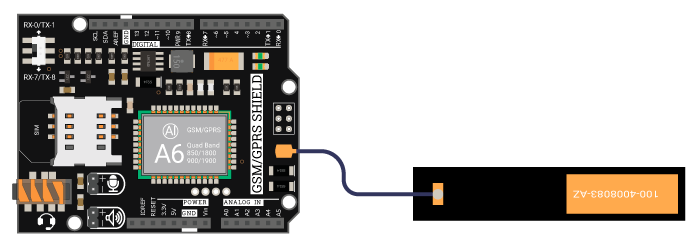

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A6.
  2. Установите GSM/GPRS Shield A6 сверху на управляющую платформу Arduino Leonardo.

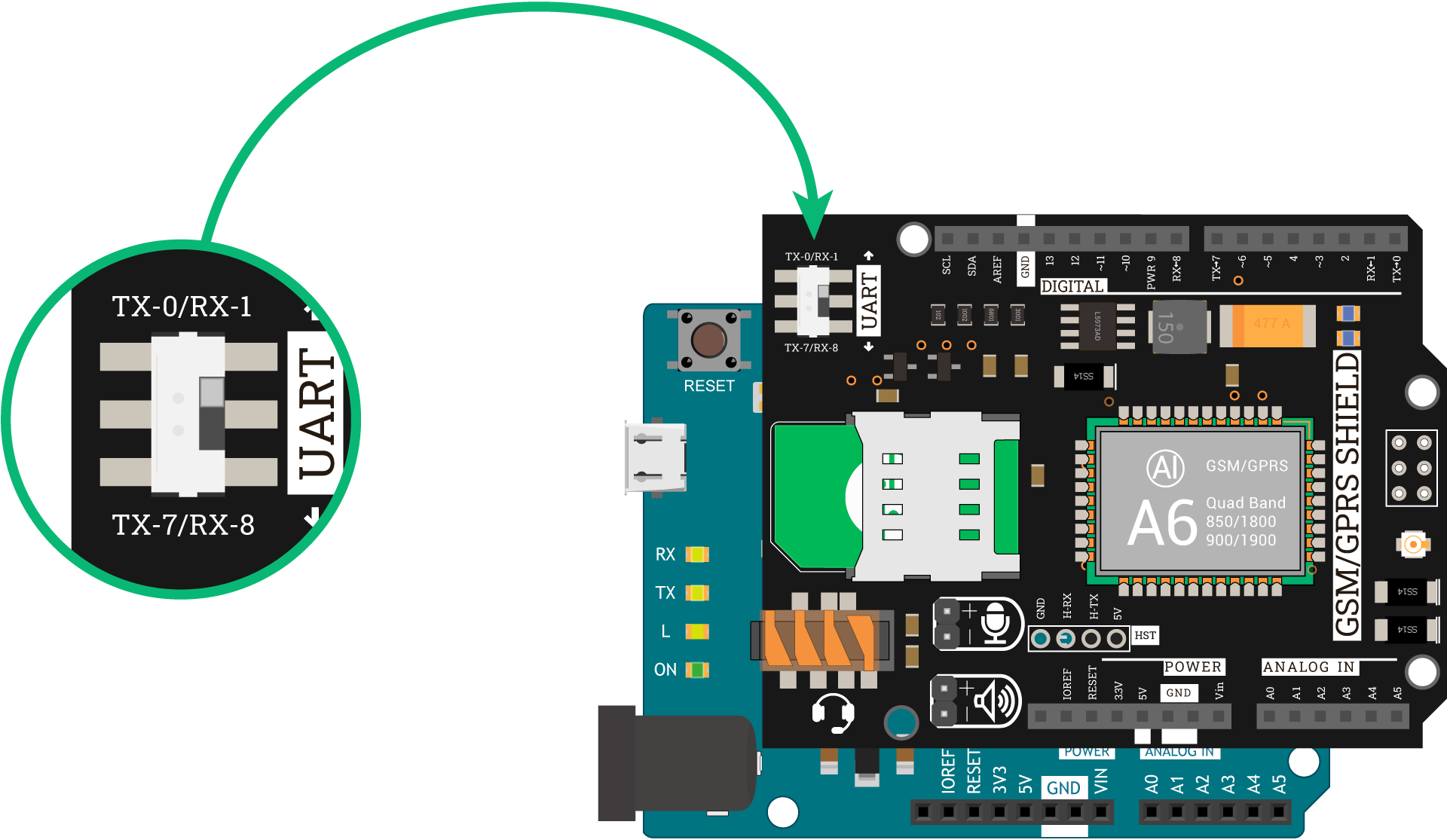

  3. Установите переключатель шины UART в положение TX-0/RX-1.
GSM/GPRS Shield A6 Begin 1

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A6 с платами Arduino Leonardo
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A6
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 9;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A6
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
}

void loop() {
}

GSM/GPRS A6 к Arduino Uno

На Arduino Uno и других платформах с микроконтроллером ATmega328, данные по USB и аппаратный интерфейс UART связаны между собой. Это не даёт возможность подключить GSM/GPRS Shield A6 к аппаратному UART платформы на пинах RX-0 и TX-1. Выход есть — программный UART, который можно назначить на другие пины управляющей платы. В примере будем использовать программный UART на пинах RX-8 и TX-9.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A6 Контакт Arduino Uno
TX-7 RX-7
RX-8 TX-8
PWR 9

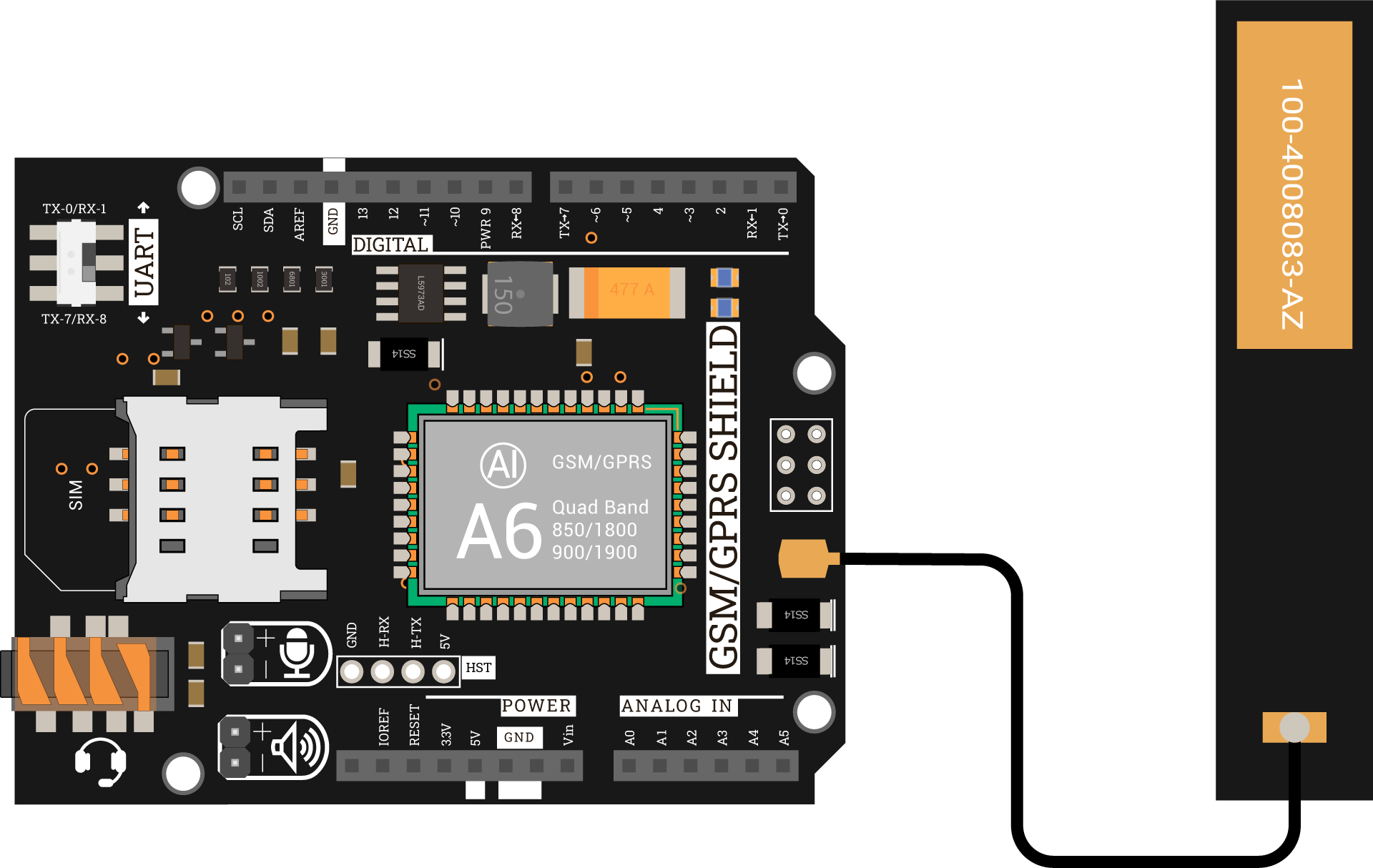

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A6.
  2. Установите GSM/GPRS Shield A6 сверху на управляющую платформу Arduino Uno.
  3. Установите переключатель шины UART в положение TX-7/RX-8.
GSM/GPRS Shield A6 Begin 2

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A6 с платами Arduino Uno
*/

// Подключаем библиотеку SoftwareSerial, до подключения библиотеки iarduino_GSM
#include <SoftwareSerial.h>
// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A6
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 9;
// Пин приёма данных из контроллера в GSM/GPRS-модуль
constexpr int PIN_RX = 7;
// Пин передачи данных из контроллера в GSM/GPRS-модуль
constexpr int PIN_TX = 8;

// Создаём объект mySerial для работы с функциями библиотеки SoftwareSerial
// В параметрах указываем пины RX и TX
SoftwareSerial mySerial(PIN_RX, PIN_TX);

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A6
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(mySerial);
}

void loop() {
}

GSM/GPRS A6 к Arduino Mega

На Arduino Mega и других платформах с микроконтроллером ATmega2560, данные по USB и аппаратный интерфейс UART связаны между собой. Это не даёт возможность подключить GSM/GPRS Shield A6 к аппаратному UART платформы на пинах RX-0 и TX-1. Однако на платах форм-фактора Mega есть ещё дополнительно три аппаратных UART:

  • UART1: RX-19 и TX-18
  • UART2: RX-17 и TX-16
  • UART3: RX-15 и TX-14

В примере будем использовать аппаратный UART3 на пинах RX-15 и TX-14.

Что понадобится

Таблица сигналов

Контакт GSM/GPRS Shield A6 Контакт Arduino Mega 2560
TX-7 RX-15
RX-8 TX-14
PWR 9

Схема устройства

  1. Вставьте SIM-карту в GSM/GPRS Shield A6.
  2. Установите GSM/GPRS Shield A6 сверху на управляющую платформу Arduino Mega 2560.
  3. Установите переключатель шины UART в положение TX-7/RX-8.

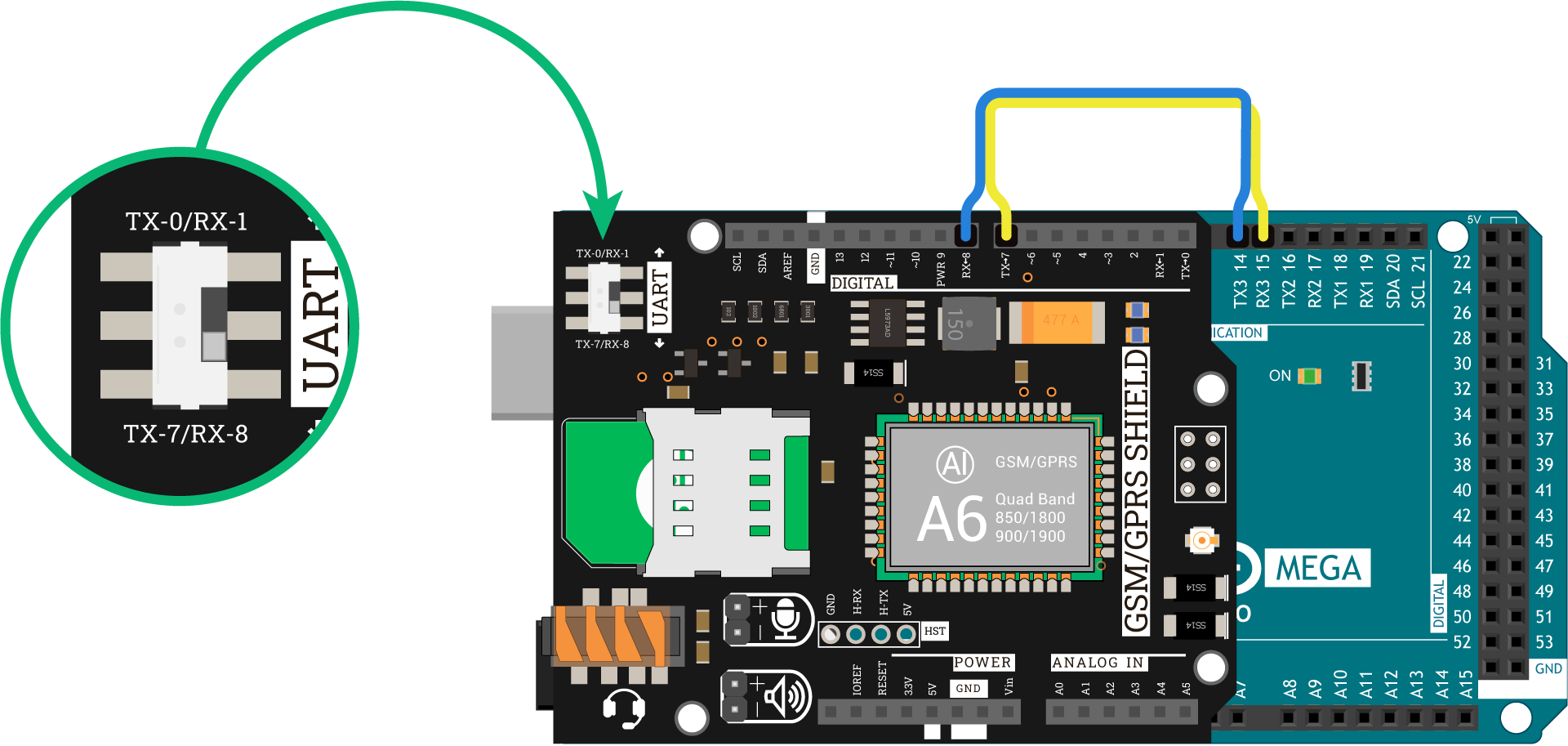

  4. Соедините контакты GSM/GPRS Shield A6 TX-7 и RX-8 с платой Arduino Mega с помощью проводов «папа-папа» согласно таблице сигналов.
GSM/GPRS Shield A6 Begin 3

Код инициализации

/*
*  Код инициализации GSM/GPRS Shield A6 с платами Arduino Mega
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A6
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 9;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A6
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial3);
}

void loop() {
}

Примеры работы

Приведённые ниже примеры написаны для работы GSM/GPRS Shield версии A9 с контроллером Arduino Leonardo. Если у вас другой шилд, например GSM/GPRS Shield версии A6 или другая Arduino, например Arduino Uno или Arduino Mega, необходимо изменить инициализацию в начале кода программы. Все базовые варианты мы рассмотрели в разделе подключение и настройка.

Запрос баланса

Для начала запросим баланс на установленной сим-карте. Баланс запрашивается методом runUSSD() с параметром USSD команды в виде последовательности символов. Для оператора МТС команда запроса баланса — *100#". Комбинацию символов для запроса баланса других мобильных операторов можно найти при серфинге в интернете. Метод runUSSD() возвращает ответ в текстовом виде.

/*
*  Код запроса баланса
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup () {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");

  // Отправка USSD запроса *100# с выводом ответа в монитор последовательного порта
  Serial.println("Sending USSD request balance...");
  Serial.print("Answer: ");
  Serial.println(gsm.runUSSD("*100#"));
}

void loop() {
}

Многие Российские операторы связи придерживаются правила, что ответ на команду начинающуюся с символа * возвращается на Кириллице, а при замене * на # ответ возвращается на Латинице. Например, команда #100# вернёт баланс на Латинице.

Отправка короткого SMS сообщения

Отправим короткое сообщение на мобильный телефон. Длина SMS зависит от используемой кодировки:

  • Латиница: 160 символов
  • Кириллица: 70 символов

Отправка SMS сообщения осуществляется методом SMSsend() с двумя параметрами: текст сообщения и номер телефона. Метод SMSsend() возвращает результат отправки true или false.

Измените номер получателя SMS перед загрузкой скетча.

/*
*  Код отправки короткого SMS
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Назначаем номер получателя SMS без знака +
// Измените предложенный номер на номер вашего получателя
String phone = "+79684541738";

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);


void setup (){
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");

  // Установка кодировки для символов Кириллицы
  gsm.TXTsendCodingDetect("п");

  // Отправка SMS сообщения
  // Выводим результат отправки SMS сообщения
  if (gsm.SMSsend("Это короткое SMS сообщение.", phone)) {
    Serial.println("SMS Sent!");
  } else {
    Serial.println("SMS Error!");
  }
}

void loop () {
}

Наиболее частой причиной возникновения ошибки при отправке SMS является плохая связь с оператором связи. В таких случаях рекомендуем сделать несколько попыток отправки. Для этого измените часть кода для отправки SMS сообщения:

// Отправка SMS сообщения в условиях плохой связи
// Выводим результат отправки SMS сообщения
// Цикл попыток отправки SMS сообщения на 10 попыток
for (int i = 0; i < 10; i++){
  if (gsm.SMSsend("Это короткое SMS сообщение.", phone)) {
    Serial.println("SMS Sent!");
    break;
  } else {
    Serial.println("SMS Error!");
  }
  // Запрашиваем статус связи после каждой попытки отправки SMS сообщения
  gsm.status();
}

Отправка длинного SMS сообщения

Не всегда всю информацию можно уместить в одно короткое сообщение. Для этого придумали длинные или так называемые составные сообщения, которые просто склеиваются из коротких в одно целое. Когда мы пишем SMS в телефоне и вылазим за диапазон символов одного SMS, мобильный редактор автоматически переводит текст во второе сообщение, далее в третье и т.д. На стороне получателя письмо приходит в уже готовом склеенном виде. Однако с GSM/GPRS Shield составное сообщение необходимо составлять в явном виде, а на стороне получателя письмо также приходит в уже готовом склеенном виде.

Отправка длинного SMS сообщения осуществляется методом SMSsend() с пятью параметрами: текст сообщения, номер телефона, идентификатор всего сообщения, количество SMS в сообщении и порядковый номер данной SMS в сообщении. Метод SMSsend() возвращает результат отправки true или false.

Измените номер получателя SMS перед загрузкой скетча.

/*
*  Код отправки составного SMS
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Назначаем номер получателя SMS
// Измените предложенный номер на номер вашего получателя
String phone = "+79684541738";

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

void setup (){
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");

  // Установка кодировки для символов Кириллицы
  gsm.TXTsendCodingDetect("п");

  // Отправляем SMS1 составного SMS сообщения
  if (gsm.SMSsend("Это длинное SMS сообщение, состоящее из двух", phone, 0x1234, 2, 1)) {
    Serial.println("SMS 1/2 Sent!");
  } else {
    Serial.println("SMS 1/2 Error!" );
  }
  // Отправляем SMS2 составного SMS сообщения
  if (gsm.SMSsend(" SMS, которые придут получателю одним сообщением", phone, 0x1234, 2, 2)) {
    Serial.println("SMS 2/2 Sent!");
  } else {
    Serial.println("SMS 2/2 Error!" );
  }
}

void loop () {
}

Получение короткого SMS сообщения

А теперь попробуем получить короткое текстовое сообщение. Чтение SMS осуществляется методом SMSread() с тремя параметрами: текст SMS сообщения, номер отправителя и дата отправки. Метод SMSread() возвращает результат чтения true или false.

/*
*  Код получения короткого SMS
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

// Переменная для хранения текста принятого SMS сообщения
char SMStxt[161];
// Переменная для хранения номера отправителя SMS сообщения
char SMSnum[13];
// Переменная для хранения даты и времени отправки SMS сообщения
char SMStim[18];

void setup (){
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");
}

void loop () {
  // Если есть входящие непрочитанные SMS сообщения
  if(gsm.SMSavailable()) {
    Serial.println("There are new SMS." );
    // Читаем SMS сообщение, а точнее считываем данные в переменные:
    // текст SMS сообщения, номер отправителя, дату отправки
    gsm.SMSread(SMStxt, SMSnum, SMStim);
    // Выводим дату отправки, номер отправителя и текст SMS
    Serial.print("Data: ");
    Serial.println(SMStim);
    Serial.print("Number: ");
    Serial.println(SMSnum);
    Serial.print("Text SMS: ");
    Serial.println(SMStxt);
  }
}

При получении длинного сообщения из нескольких SMS, данный код не сможет понять, что эти SMS относятся к одному сообщению. Для правильного получения составных сообщений используйте пример «Получение длинного SMS сообщения».

Получение длинного SMS сообщения

Чтение составного SMS осуществляется методом SMSread() с шестью параметрами: текст SMS сообщения, номер отправителя, дата отправки, идентификатор SMS, количество SMS и порядковый номер SMS. Метод SMSread() возвращает результат чтения true или false.

/*
*  Код получения составного SMS
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

// Переменная для хранения текста принятого SMS сообщения
char SMStxt[161];
// Переменная для хранения номера отправителя SMS сообщения
char SMSnum[13];
// Переменная для хранения даты и времени отправки SMS сообщения
char SMStim[18];
// Переменная для хранения идентификатора составного SMS сообщения
uint16_t SMSlongID;
// Переменная для хранения количества SMS в составном сообщении
uint8_t SMSlongSUM;
// Переменная для хранения номера SMS в составном сообщении
uint8_t SMSlongNUM;

void setup (){
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");
}

void loop () {
  // Если есть входящие непрочитанные SMS сообщения
  if(gsm.SMSavailable()) {
    Serial.println("There are new SMS." );
    // Читаем SMS сообщение, а точнее считываем данные в переменные:
    // текст SMS сообщения, номер отправителя, дату отправки
    // идентификатор SMS, количество SMS и порядковый номер SMS
    gsm.SMSread(SMStxt, SMSnum, SMStim, SMSlongID, SMSlongSUM, SMSlongNUM);
    // Выводим порядковый номер SMS, количество SMS, идентификатор SMS
    // дату отправки, номер отправителя и текст SMS
    Serial.print("SMS:");
    Serial.print(SMSlongNUM);
    Serial.print("/");
    Serial.println(SMSlongSUM);
    Serial.print("ID: ");
    Serial.println(SMSlongID);
    Serial.print("Data: ");
    Serial.println(SMStim);
    Serial.print("Number: ");
    Serial.println(SMSnum);
    Serial.print("Text SMS: ");
    Serial.println(SMStxt);
  }
}

Совершение исходящего вызова

Хватит с нас текста и сообщений, совершим исходящий голосовой вызов. Исходящий вызов совершается методом CALLdial с параметром номера вызываемого абонента. Для передачи и приёма голоса подключите к GSM/GPRS Shield гарнитуру или внешний динамик с микрофоном.

Измените номер вызываемого абонента перед загрузкой скетча.

/*
*  Код совершения исходящего вызова
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

// Назначаем номер абонента для совершения исходящего звонка
// Измените предложенный номер на номер вашего получателя
String phone = "+79684541738";

void setup () {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");

  // Совершаем исходящий вызов на указанный номер
  if (gsm.CALLdial(phone)) {
    Serial.println("Dialing...");
  } else {
    Serial.println("Error!");
  }
}

void loop() {
}

Ответ на входящий вызов

После пройденных уроков, вы услышите звонок. Для передачи и приёма голоса подключите к GSM/GPRS Shield гарнитуру или внешний динамик с микрофоном.

/*
*  Код ответа входящего вызова
*  для GSM/GPRS Shield A9 с контроллером Arduino Leonardo
*  Если у вас другой шилд или контроллер,
*  необходимо изменить инициализацию в начале кода программы
*  Подробности: https://wiki.iarduino.ru/page/gsm-gprs-shield
*/

// Подключаем библиотеку iarduino_GSM
#include <iarduino_GSM.h>

// Назначаем GPIO пины для связи с GSM/GPRS Shield A9
// Пин включения GSM/GPRS-модуля
constexpr int PIN_PWR = 7;

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметрах указываем пин PWR
iarduino_GSM gsm(PIN_PWR);

// Переменная для хранения номера входящего абонента
char phone[13];

void setup() {
  // Инициируем работу с GSM/GPRS Shield A9
  // В параметрах передаём объект Serial к которому подключён GSM/GPRS-модуль
  gsm.begin(Serial1);
  // Открываем консоль
  Serial.begin(9600);
  // Выводим текст
  Serial.print("Initialization, please wait...");

  // Ждём готовность GSM/GPRS Shield к работе
  while (gsm.status() != GSM_OK) {
    Serial.print(".");
    delay(1000);
  }
  Serial.println("OK!");
}

void loop() {
  // Если есть входящий вызов
  if (gsm.CALLavailable()) {
    // Выводим номер звонящего
    Serial.print("Incoming call from ");
    Serial.println(phone);
    // Отвечаем на вызов
    gsm.CALLup();
    // Ждём перехода входящего вызова в разряд активных
    // Это не даст многократно ответить на один и тот же входящий вызов
    // Цикл выполняется пока есть входящий дозванивающийся вызов
    while(gsm.CALLavailable());
    // Проверяем наличие входящих звонков один раз в секунду
    delay(1000);
  }
}

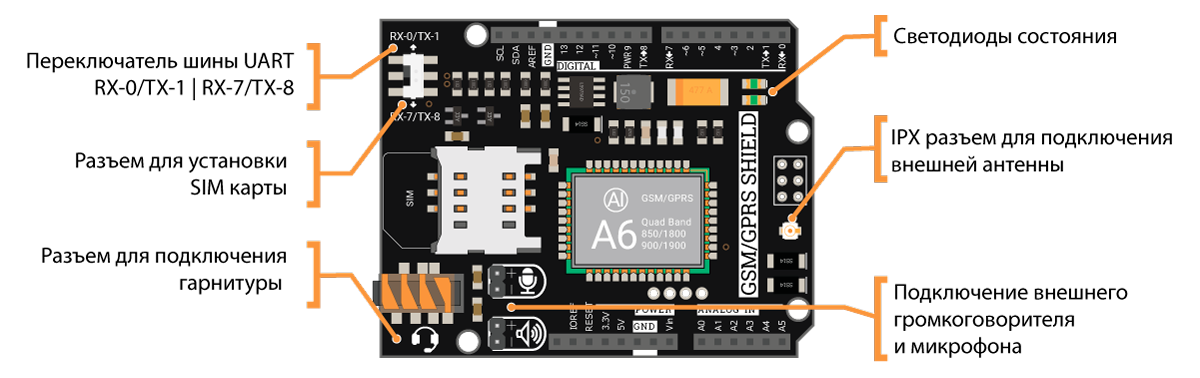

Элементы платы

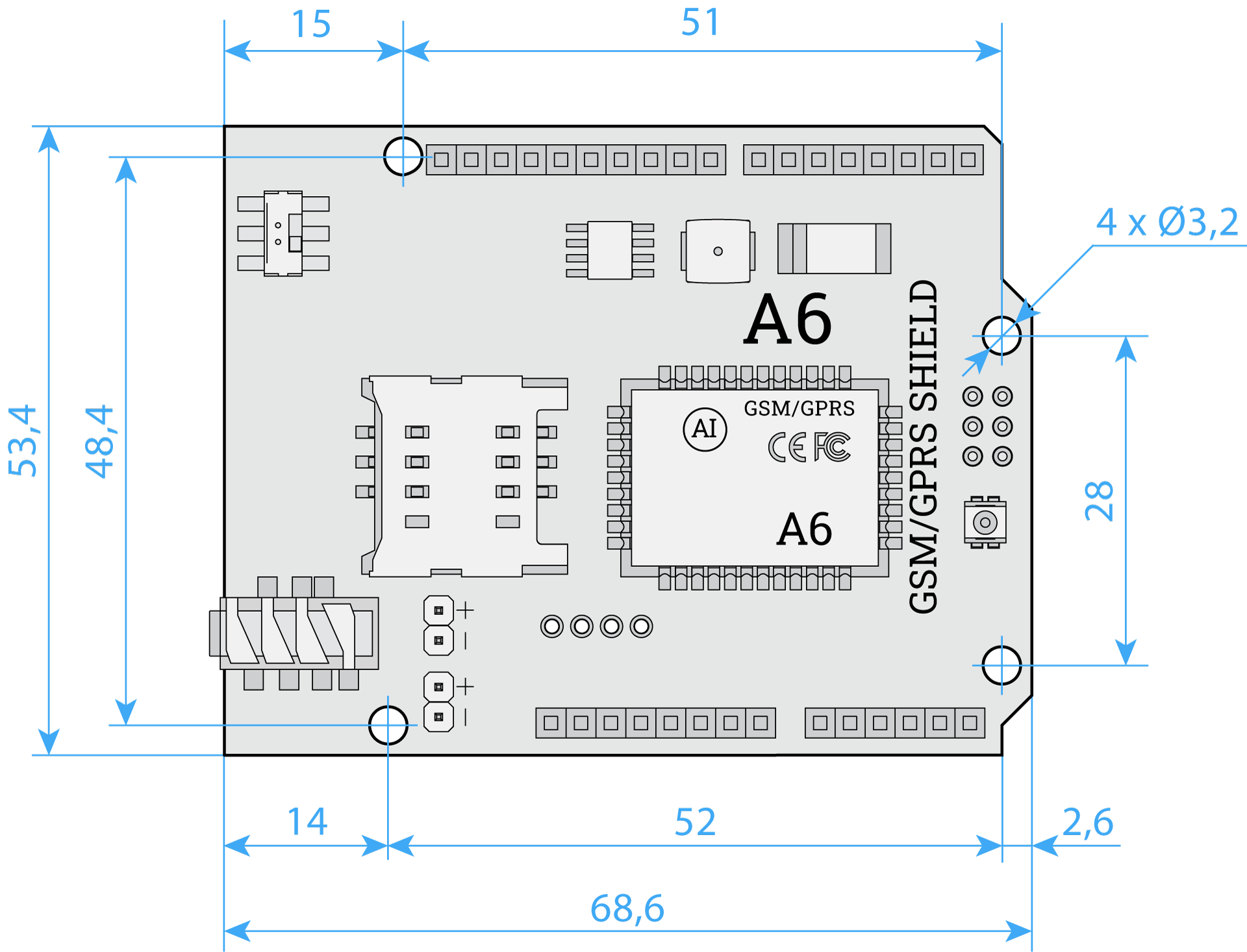

Элементы GSM/GPRS Shield A6

GSM/GPRS Shield A6 Annotation

GSM/GPRS Ai-Thinker A6

Плата GSM/GPRS Shield A6 выполнена на чипе Ai-Thinker A6 с беспроводными стандартами связи 2G GSM/GPRS.

Слот SIM-карты

Для установки SIM-карты на плате расположен слот под карту формата nano SIM (4FF). Если у вас сим-карта другого размера, например mini SIM или micro SIM, воспользуйтесь специальными переходниками в магазинах мобильной связи.

Индикаторные светодиоды

Имя Цвет Назначение
TX Синий Мигает при отправлении данных из GSM/GPRS-модуля в контроллер.
RX Синий Мигает при получении данных из контроллера в GSM/GPRS-модуль.

Разъём гарнитуры

Для передачи и приёма звука, на плате предусмотрен разъём под гарнитуру Jack TRRS 3,5 мм. Вставьте наушники с микрофоном в соответствующее гнездо и вы сможете общаться с абонентом аналогично обычному телефону.

По умолчанию, при совершении голосовых звонков, аудиопоток выведен на громкую связь через разъёмы PLS для микрофона и динамика. Перевод звука между громкой связью и гарнитурой осуществляется программно методом SOUNDdevice из библиотеки iarduino_GSM. Подробности смотрите в описании библиотеки.

Разъём микрофона и динамика

Для передачи и приёма звука в режиме громкой связи, на плате предусмотрено два разъема PLS-2 для подключения динамика и микрофона соответственно.

Переключатель шины UART

GSM/GPRS Shield A6 общается с внешними платформами по интерфейсу UART через контакты TX и RX. Переключатель шины UART позволяет выбрать две разных группы пинов:

  • TX-0/RX-1: линии TX и RX выведены на контакты 0 и 1 платы GSM/GPRS Shield A6.
  • TX-7/RX-8: линии TX и RX выведены на контакты 7 и 8 платы GSM/GPRS Shield A6.

IPX-коннектор внешней антенны

Для качественного приёма сигнала мы развели внутреннюю антенну PSB на обратной стороне платы. А если вы находитесь далеко от вышки мобильного оператора, на плате расположен разъём IPX UFL для подключения внешней антенны.

GSM/GPRS Shield A6 Antenna

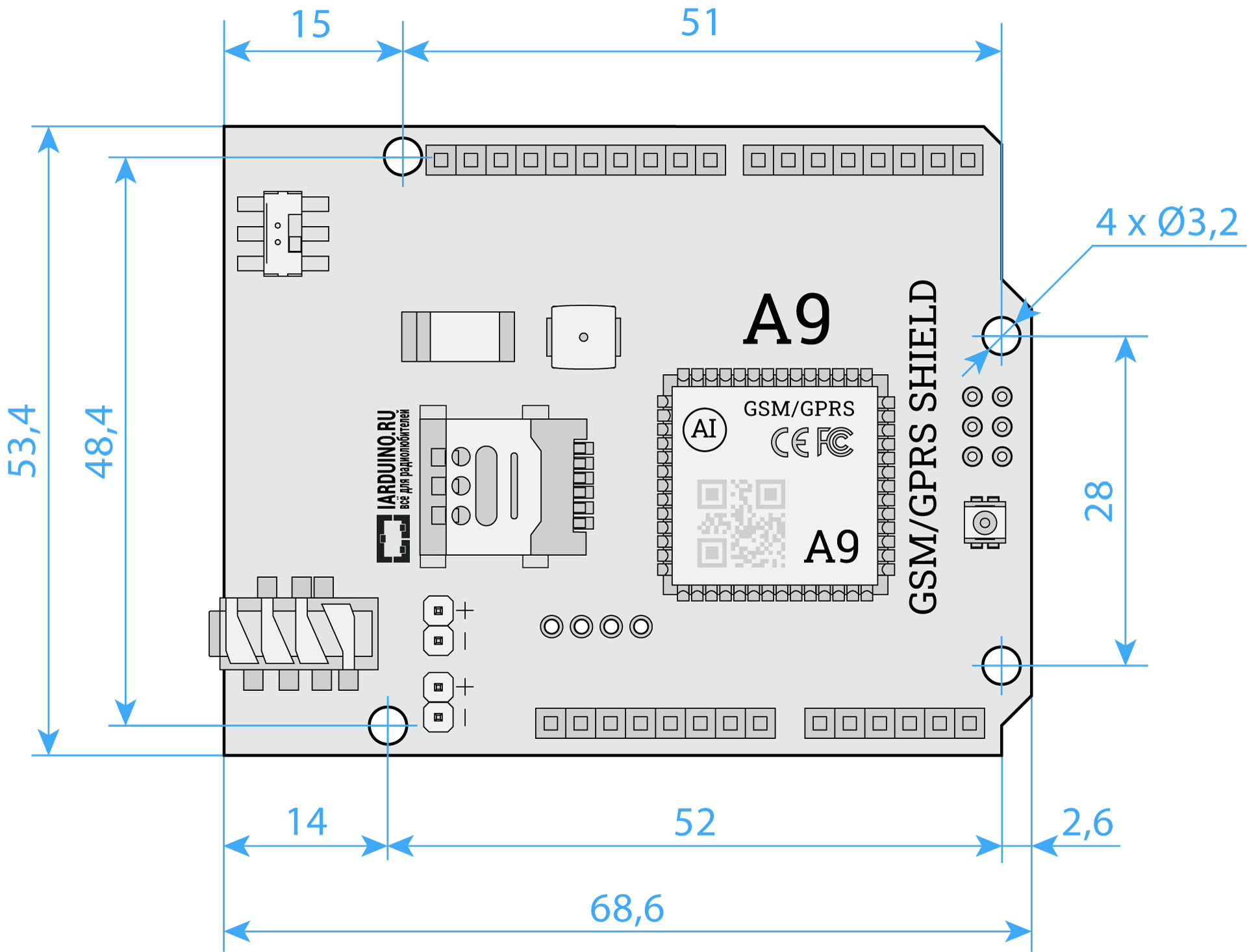

Элементы GSM/GPRS Shield A9

GSM/GPRS Shield A9 Annotation

GSM/GPRS Ai-Thinker A9

Плата GSM/GPRS Shield A9 выполнена на чипе Ai-Thinker A9 с беспроводными стандартами связи 2G GSM/GPRS.

Слот SIM-карты

Для установки SIM-карты на плате расположен слот под карту формата mini SIM (2FF). Если у вас сим-карта другого размера, например micro SIM или nano SIM, воспользуйтесь специальными инструментами для подрезки SIM-карт в магазинах мобильной связи.

Индикаторные светодиоды

Имя Цвет Назначение
TX Синий Мигает при отправлении данных из GSM/GPRS-модуля в контроллер.
RX Синий Мигает при получении данных из контроллера в GSM/GPRS-модуль.

Разъём гарнитуры

Для передачи и приёма звука, на плате предусмотрен разъём под гарнитуру Jack TRRS 3,5 мм. Вставьте наушники с микрофоном в соответствующее гнездо и вы сможете общаться с абонентом аналогично обычному телефону.

По умолчанию, при совершении голосовых звонков, аудиопоток выведен на громкую связь через разъёмы PLS для микрофона и динамика. Перевод звука между громкой связью и гарнитурой осуществляется программно методом SOUNDdevice из библиотеки iarduino_GSM. Подробности смотрите в описании библиотеки.

Разъём микрофона и динамика

Для передачи и приёма звука в режиме громкой связи, на плате предусмотрено два разъема PLS-2 для подключения динамика и микрофона соответственно.

Переключатель шины UART

GSM/GPRS Shield A9 общается с внешними платформами по интерфейсу UART через контакты TX и RX. Переключатель шины UART позволяет выбрать две разных группы пинов:

  • TX-0/RX-1: линии TX и RX выведены на контакты 0 и 1 платы GSM/GPRS Shield A9.
  • TX-8/RX-9: линии TX и RX выведены на контакты 8 и 9 платы GSM/GPRS Shield A9.

IPX-коннектор внешней антенны

Для качественного приёма сигнала мы развели внутреннюю антенну PSB на обратной стороне платы. А если вы находитесь далеко от вышки мобильного оператора, на плате расположен разъём IPX UFL для подключения внешней антенны.

GSM/GPRS Shield A9 Antenna

Библиотека для Arduino

GSM/GPRS Shield общается с Arduino через интерфейс UART по протоколу AT-команд. Однако вы можете не вникать в детали программного управления, используйте готовые библиотеки для работы с модулем:

Установка

Для старта скачайте и установите библиотеку iarduino_GSM. Для инсталляции рекомендуем использовать нашу инструкцию по установке библиотек для Arduino.

Подключение

  • Назначение: подключение библиотеки.
  • Синтаксис: #include <iarduino_GSM.h>
  • Примечания:
    • Библиотека подключается в самом начале программы.
    • Подключение библиотеки обязательное действие, иначе её методы работать не будут.
    • В библиотеках функции называются методами.
  • Примеры:
// Подключаем библиотеку для работы с GSM/GPRS Shield
#include <iarduino_GSM.h>

Конструктор

  • Назначение: создание объекта для работы с методами библиотеки iarduino_GSM
  • Синтаксис: iarduino_GSM tds(uint8_t pinPWR)
  • Параметры:
    • pinPWR: пин включения модуля.
      • Для GSM/GPRS Shield A6 указывайте пин 9
      • Для GSM/GPRS Shield A9 указывайте пин 7
  • Возвращаемое значение: нет
  • Примечания:
    • Конструктор вызывается в самом начале программы.
    • Вызов конструктор обязателен, иначе методы библиотеки работать не будут.
  • Пример:

Конструктор для GSM/GPRS Shield A6

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметре конструктора передаём пин включения модуля
iarduino_I2C_TDS tds(9);

Конструктор для GSM/GPRS Shield A9

// Создаём объект gsm для работы с функциями библиотеки iarduino_GSM
// В параметре конструктора передаём пин включения модуля
iarduino_I2C_TDS tds(7);

Метод begin()

  • Назначение: инициализация работы с модулем.
  • Синтаксис: bool begin(Serial)
  • Параметры:
    • Serial: объект или класс используемый для работы с интерфейсом UART.
  • Возвращаемое значение:
    • true: инициализация модуля прошла успешно.
    • false: инициализация модуля прошла не успешно.
  • Примечания:
    • Метод достаточно вызывать один раз в функции setup().
    • Serial может быть аппаратный или программный. Для программного Serial необходимо использовать библиотеку SoftwareSerial.
  • Пример: все базовые варианты мы рассмотрели в разделе подключение и настройка.

Метод status()

  • Назначение: получение состояния модуля.
  • Синтаксис: uint8_t status()
  • Параметры: нет
  • Возвращаемое значение:
    • GSM_OK: модуль готов к работе.
    • GSM_SPEED_ERR: не удалось согласовать скорость UART.
    • GSM_UNAVAILABLE: модуль недоступен (AT-команды не выполняются).
    • GSM_UNKNOWN: статус неизвестен (AT-команды могут не выполнятся).
    • GSM_SLEEP: модуль в режиме ограниченной функциональности.
    • GSM_SIM_PIN: требуется ввести PIN1.
    • GSM_SIM_PUK: требуется ввести PUK1 и новый PIN1.
    • GSM_SIM_PIN2: требуется ввести PIN2.
    • GSM_SIM_PUK2: требуется ввести PUK2 и новый PIN2.
    • GSM_SIM_NO: нет SIM-карты.
    • GSM_SIM_FAULT: SIM-карта неисправна.
    • GSM_SIM_ERR: неопределённое состояние SIM-карты.
    • GSM_REG_NO: модем не зарегистрирован в сети оператора.
    • GSM_REG_FAULT: регистрация модема в сети оператора отклонена.
    • GSM_REG_ERR: статус регистрации модема в сети оператора не читается.
  • Примечания:
    • Метод status() удобно использовать сразу после метода begin() для ожидания регистрации модема в сети оператора связи, определения необходимости ввода PIN-кода, информирования об отсутствии SIM-карты и т.д.
    • Метод status() удобно использовать в функции loop() для отслеживания разрыва регистрации с сетью оператора связи.
  • Пример:
// Вводим PIN-код «1234» если он нужен
if (gsm.status() == GSM_SIM_PIN) {
  gsm.pin("1234");
}
// Ждём завершения регистрации модема в сети оператора связи
while (gsm.status() == GSM_REG_NO) {
  delay(1000);
}
// Ждём полной готовности модуля к работе
while (gsm.status() != GSM_OK) {
  delay(1000);
}

Метод pin()

  • Назначение: ввод PIN-кода.
  • Синтаксис:
    • bool pin(String pinCode)
    • bool pin(const char* pinCode)
  • Параметры:
    • pinCode: строка с текущим PIN-кодом.
  • Возвращаемое значение:
    • true: PIN-код введен верно.
    • false: PIN-код введен не верно.
  • Примечания:
    • Вводите PIN-код только, если метод status() вернул значение GSM_SIM_PIN.
    • Некорректный ввод PIN-кода три раза, приведёт к необходимости смены PIN-кода с вводом PUK-кода с помощью метода puk().

Метод puk()

  • Назначение: ввод PUK-кода для смены PIN-кода.
  • Синтаксис:
    • bool puk(String pukCode, String pinCodeNew)
    • bool puk(String pukCode, const char* pinCodeNew)
    • bool puk(const char* pukCode, String pinCodeNew)
    • bool puk(const char* pukCode, const char* pinCodeNew)
  • Параметры:
    • pukCode: строка с текущим PUK-кодом.
    • pinCodeNew: строка с новым PIN-кодом.
  • Возвращаемое значение:
    • true: PUK-код введен верно.
    • false: PUK-код введен не верно.
  • Примечания:
    • Вводите PUK-код только, если метод status() вернул значение GSM_SIM_PUK.
    • Некорректный ввод PUK-кода десять раз, приведёт к блокировке SIM-карты.
    • Если новый PIN-код указать 0000, то ввод PIN-кода и PUK-кода более не потребуется.
  • Пример:
// Вводим текущий PUK-код «123456789» и новый PIN-код «0000»
if (gsm.status() == GSM_SIM_PUK) {
gsm.puk("12345678", "0000");
}

Метод pwr()

  • Назначение: включение и выключение модуля.
  • Синтаксис: void pwr(state)
  • Параметры:
    • state:
      • true: включить модуль
      • false: выключить модуль
  • Возвращаемое значение: нет
  • Примечания:
    • По умолчанию модуль включён.
    • Метод pwr использует номер вывода Arduino указанный при создании объекта через конструктор iarduino_I2C_TDS.
    • При включении модуля методом pwr() его инициализация происходит автоматически.
    • Для перезагрузки модуля используйте метод reset().
  • Пример:
// Включить модуль
gsm.pwr(true);
// Выключить модуль
gsm.pwr(false);

Метод reset()

  • Назначение: перезагрузка модуля.
  • Синтаксис: void reset()
  • Параметры: нет
  • Возвращаемое значение: нет
  • Примечания:
    • Метод reset выключает модуль, ждёт две секунды и включает модуль.
    • Метод reset использует номер вывода Arduino указанный при создании объекта через конструктор iarduino_I2C_TDS.
  • Пример:
  // Перезагружаем модуль
  gsm.reset();
}

Метод runAT()

  • Назначение: выполнение AT-команды.
  • Синтаксис:
    • String runAT(String command, uint32_t timeOut = 200, bool noWait = true)
    • String runAT(const char* command, uint32_t timeOut = 200, bool noWait = true)
  • Параметры:
    • command: строка с AT-командой которую требуется выполнить.
    • timeOut: время отводимое на выполнение AT-команды. Необязательный параметр и по умолчанию равен 200.
    • noWait: досрочный выход из метода runAT() при наличии в ответе комбинации символов OK или ERROR. Необязательный параметр и по умолчанию равен true.
  • Возвращаемое значение: строка с ответом на AT-команду.
  • Примечания:
    • Текст AT-команды должен заканчиваться символом \r или символами \r\n.
    • Текст ответа на AT-команды так же содержит символы \r\n.
  • Пример:
// Вывести результат AT-команды «AT+CSQ» (запрос уровня сигнала)
// выделить на выполнение команды 1000 мс
// запретить досрочный выход, т.е ждать указанное время вне зависимости от ответа
Serial.println(gsm.runAT("AT+CSQ\r\n", 1000, false));
// Вывести результат AT-команды «AT+CSQ» (запрос уровня сигнала)
// выделить на выполнение команды 1000 мс
// разрешить досрочный выход при получении «ОК» или «ERROR»
Serial.println(gsm.runAT("AT+CSQ\r\n",1000));
// Вывести результат AT-команды «AT+CSQ» (запрос уровня сигнала)
// выделить на выполнение команды 200 мс
// разрешить досрочный выход при получении «ОК» или «ERROR»
Serial.println(gsm.runAT("AT+CSQ\r\n"));

Метод runUSSD()

  • Назначение: выполнение USSD запроса.
  • Синтаксис:
    • String runUSSD(String command, uint32_t timeOut = 10000)
    • String runUSSD(const char* command, uint32_t timeOut = 10000)
  • Параметры:
    • command: строка с командой USSD запроса.
    • timeOut: время отводимое на выполнение USSD запроса. Необязательный параметр и по умолчанию равен 10000.
  • Возвращаемое значение: строка с ответом на USSD запрос.
  • Примечания:
    • Если ответ отображается некорректно, возможно он приходит на Кириллице. Для смены кодировки используйте метод TXTreadCoding().
    • Многие Российские операторы связи придерживаются правила, что ответ на команду начинающуюся с символа * возвращается на Кириллице, а при замене * на # ответ возвращается на Латинице. Например, команда #100# вернёт баланс на Латинице.
  • Пример:
// Вывести баланс, а точнее ответ на команду *100#
Serial.println(gsm.runUSSD("*100#"));
// Создаём строку
char str[161];
// Получаем ответ на команду *100# в строку str, указывая её размер
gsm.runUSSD("*100#").toCharArray(str, 161);
// Выводим строку str в монитор
Serial.println( str );

Метод signal()

  • Назначение: запрос уровня принимаемого сигнала.
  • Синтаксис:uint8_t signal()
  • Параметры: нет
  • Возвращаемое значение: число от 0 до 31.
  • Примечания:
    • 0: уровень сигнала -113 дБм и ниже
    • 1–30:уровень сигнала от -111 дБм до -53 дБм (шаг 2 дБм)
    • 31: уровень сигнала -51 дБм и выше.
  • Пример:
  // Получаем уровень приёма сигнала
uint8_t i = gsm.signal();
if (i == 0) {
  // При уровне приёма ниже или равном -113дБм
  Serial.println("    ");
} else if (i < 8) {
  // При уровне приёма ниже -97дБм
  Serial.println("█   ");
} else if (i < 16) {
  // При уровне приёма ниже -81дБм
  Serial.println("██  ");
} else if(i < 24) {
  // При уровне приёма ниже -65дБм
  Serial.println("███ ");
} else {
  // При уровне приёма выше или равном -65дБм
  Serial.println("████");
}

Метод SMSavailable()

  • Назначение: запрос количества принятых непрочитанных SMS сообщений.
  • Синтаксис:uint8_t SMSavailable()
  • Параметры: нет
  • Возвращаемое значение: количество принятых непрочитанных SMS.
  • Примечания:
    • Принятые SMS сообщения хранятся на SIM-карте, пока они не будут прочитаны.
    • Если память SIM-карты заполнена, то модуль не будет принимать новые входящие сообщения, пока не будут прочитаны старые.
    • Сообщения удаляются с SIM-карты сразу после их чтения методом SMSread().
    • Общий объем памяти SIM-карты для SMS можно запросить методом SMSmax().
  • Пример:
// Если есть входящие непрочитанные SMS сообщения
if (gsm.SMSavailable()) {
  // Выводим количество непрочитанных SMS
  Serial.print("I have incoming SMS:");
  Serial.println(gsm.SMSavailable());
}

Метод SMSmax()

  • Назначение: запрос объема памяти SMS на SIM карте.
  • Синтаксис:uint8_t SMSmax()
  • Параметры: нет
  • Возвращаемое значение: максимальное количество хранимых SMS.
  • Примечания:
    • Принятые SMS сообщения хранятся на SIM-карте, пока они не будут прочитаны.
    • Если память SIM-карты заполнена, то модуль не будет принимать новые входящие сообщения, пока не будут прочитаны старые.
    • Сообщения удаляются с SIM-карты сразу после их чтения методом SMSread().
    • Количество принятых непрочитанных SMS можно запросить методом SMSavailable().
  • Пример:
// Вывод максимального количество смс на SIM-карте
Serial.println("Max number of sms on sim card: ");
Serial.println(gsm.SMSmax());

Метод SMSread()

  • Назначение: чтение одного входящего не прочитанного SMS сообщения.
  • Синтаксис:
    • bool SMSread(char* text)
    • bool SMSread(char* text, char* phone)
    • bool SMSread(char* text, char* phone, char* date)
    • bool SMSread(char* text, char* phone, char* date, uint16_t& ID, uint8_t& sum, uint8_t& num)
  • Параметры:
    • text: переменная для сохранения текста SMS сообщения. Текст SMS сообщения может достигать 160 символов Латиницей или 70 символов Кириллицей.
    • phone: переменная для сохранения номера отправителя SMS сообщения. Номер отправителя может достигать 12 символов. Необязательный параметр.
    • date: переменная для сохранения даты отправки SMS сообщения. Дата отправки сообщения содержит 17 символов «ДД.ММ.ГГ ЧЧ:ММ:СС». Необязательный параметр.
    • ID: переменная для сохранения числового идентификатора. Если сообщение состоит из одного SMS, то идентификатор будет равен 0. Если сообщение состоит из нескольких SMS, то у каждой SMS данного сообщения будет один и тот же идентификатор. Необязательный параметр.
    • sum: переменная для сохранения количество SMS в составном сообщении. Если сообщение состоит из одного SMS, то количество будет равно 1. Необязательный параметр.
    • num: переменная для сохранения номера данной SMS в составном сообщении. Если сообщение состоит из одного SMS, то номер будет равен 1. Необязательный параметр.
  • Возвращаемое значение:
    • true: SMS прочтено успешно.
    • false: SMS прочтено не успешно.
  • Примечания:
    • Если предполагается принимать только короткие SMS сообщения, то параметры ID, sum и num можно не указывать.
    • Параметры phone и date так же являются необязательными.
    • Параметр text короткого SMS сообщения может достигать 160 символов Латиницей или 70 символов Кириллицей.
    • Параметр text одной SMS в составе составного сообщения может достигать 152 символов Латиницей или 66 символов Кириллицей.
    • Метод SMSread() удаляет SMS сообщение из памяти SIM-карты, сразу после его чтения.
    • SMS сообщения читаются в порядке их поступления.
    • Если сообщение отображается некорректно, возможно оно приходит в другой кодировке. Для смены кодировки используйте метод TXTreadCoding().
  • Пример:
// Переменная для хранения текста SMS
char SMStxt[161];
// Переменная для хранения адреса отправителя SMS
char SMSadr[13];
// Если есть непрочитанные входящие SMS сообщения
if(gsm.SMSavailable()){
  // Читаем SMS сообщение
  gsm.SMSread(SMStxt, SMSadr);
  // Выводим номер отправителя SMS
  Serial.println(SMSadr);
  // Выводим текст SMS сообщения.
  Serial.println(SMStxt);
}

Метод SMSsend()

  • Назначение: отправка одного SMS сообщения.
  • Синтаксис:
    • bool SMSsend(String text, String phone, uint16_t ID = 0, uint8_t sum = 1, uint8_t num = 1)
    • bool SMSsend(const char* text, String phone, uint16_t ID = 0, uint8_t sum = 1, uint8_t num = 1)
    • bool SMSsend(String text, const char* phone, uint16_t ID = 0, uint8_t sum = 1, uint8_t num = 1)
    • bool SMSsend(const char* text, const char* phone, uint16_t ID = 0, uint8_t sum = 1, uint8_t num = 1)
  • Параметры:
    • text: текст отправляемого SMS сообщения. Текст SMS сообщения может достигать 160 символов Латиницей или 70 символов Кириллицей.
    • phone: номера отправителя SMS сообщения. Номер отправителя может достигать 12 символов.
    • ID: идентификатор составного сообщения, которое состоит из нескольких SMS. Если сообщение состоит из одного SMS, то идентификатор можно не указывать. Необязательный параметр.
    • sum: количество SMS в составном сообщении. Если сообщение состоит из одного SMS, то количество можно не указывать. Необязательный параметр.
    • num: номера данной SMS в составном сообщении. Если сообщение состоит из одного SMS, то количество можно не указывать. Необязательный параметр.
  • Возвращаемое значение:
    • true: SMS отправлено успешно.
    • false: SMS отправлено не успешно.
  • Примечание:
    • Если предполагается отправлять только короткие SMS сообщения, то параметры ID, sum и num можно не указывать.
    • Параметр text составного SMS сообщения может достигать 152 символов Латиницей или 66 символов Кириллицей.
    • Отправленные SMS сообщения не сохраняются в памяти.
    • Если на телефоне принимающей стороны сообщение отображается некорректно, возможно оно приходит в другой кодировке. Для смены кодировки используйте методы TXTsendCoding() и TXTsendCodingDetect().
    • Если принимающей стороне одновременно поступят несколько составных сообщений с одинаковым ID и sum, то существует вероятность неправильной склейки текста SMS. По этому значение ID должно генерироваться как случайное число от 1 до 65535.
  • Пример:
// Отправка SMS с текстом «Привет, мир!» на номер +79684541738
gsm.SMSsend("Привет", "+79684541738");
// Отправка SMS 1/3 в составе составного сообщения
// с идентификатором 0x1234 на номер получателя +79684541738
gsm.SMSsend("Данное SMS сообщение является составным, так как содержит более 70", "+79684541738", 0x1234, 3, 1);

// Отправка SMS 2/3 в составе составного сообщения
// с идентификатором 0x1234 на номер получателя +79684541738
gsm.SMSsend(" символов. По этому это сообщение будет отправлено как 3 SMS сообщ", "+79684541738", 0x1234, 3, 2);

// Отправка SMS 2/3 в составе составного сообщения
// с идентификатором 0x1234 на номер получателя +79684541738
gsm.SMSsend("ения. Но получатель увидит его как один большой целый текст.", "+79684541738", 0x1234, 3, 3);

Метод SMSsendClass()

  • Назначение: указание класса для всех отправляемых SMS сообщений.
  • Синтаксис:void SMSsendClass(uint8_t smsClass)
  • Параметры:
    • smsClass: значение соответствующее одной из констант.
      • GSM_SMS_CLASS_NO: отправлять SMS сообщения без класса (по умолчанию).
      • GSM_SMS_CLASS_0: отправлять SMS сообщения с указанием 0 класса.
      • GSM_SMS_CLASS_1: отправлять SMS сообщения с указанием 1 класса.
      • GSM_SMS_CLASS_2: отправлять SMS сообщения с указанием 2 класса.
      • GSM_SMS_CLASS_3: отправлять SMS сообщения с указанием 3 класса.
  • Возвращаемое значение: нет
  • Примечания:
    • Сообщения без класса — это обычные SMS сообщения отправляемые с телефона на телефон.
    • Сообщения 0 класса выводятся напрямую на дисплей телефона. Такие сообщения либо не сохраняются вообще, либо телефон запрашивает разрешение на сохранение сообщения в памяти входящих SMS.
    • Сообщения 1 класса сохраняются в памяти телефона.
    • Сообщения 2 класса сохраняются в памяти SIM-карты.
    • Сообщения 3 класса передаются терминальному оборудованию или приложению.
    • Выбранный класс будет применяться ко всем SMS сообщениям отправляемым методомSMSsend().
  • Пример:
// Отправлять все последующие SMS с указанием класса 0
gsm.SMSsendClass(GSM_SMS_CLASS_0);
// Данное сообщение будет отправлено как SMS класса 0
gsm.SMSsend("Привет, мир!", "+79684541738");
// Отправлять все последующие SMS без класса
gsm.SMSsendClass(GSM_SMS_CLASS_NO);

Метод TXTreadCoding()

  • Назначение: указание кодировки для получаемого текста.
  • Синтаксис:void TXTreadCoding(uint8_t txtCoding)
  • Параметры:
    • txtCoding: кодировка текста.
      • GSM_TXT_UTF8: использовать кодировку UTF8.
      • GSM_TXT_WIN1251: использовать кодировку Windows-1251.
      • GSM_TXT_CP866: использовать кодировку CP-866.
  • Возвращаемое значение: нет
  • Примечание:
    • Если метод чтения SMS сообщений SMSread() или метод выполнения USSD запросов runUSSD() некорректно возвращают символы в принятом тексте, то до их выполнения нужно вызвать метод TXTreadCoding() указав одну из предложенных кодировок.
    • По умолчанию используется кодировка UTF-8.
  • Пример:
// Указываем выводить весь входящий текст в кодировке UTF8
gsm.TXTreadCoding(GSM_TXT_UTF8);
// Указываем выводить весь входящий текст в кодировке Windows-1251
gsm.TXTreadCoding(GSM_TXT_WIN1251);
// Указываем выводить весь входящий текст в кодировке CP-866
gsm.TXTreadCoding(GSM_TXT_CP-866);

Метод TXTsendCoding()

  • Назначение: указание кодировки для отправляемого текста.
  • Синтаксис:void TXTsendCoding(uint8_t txtCoding)
  • Параметры:
    • txtCoding: кодировка текста.
      • GSM_TXT_UTF8: использовать кодировку UTF8.
      • GSM_TXT_WIN1251: использовать кодировку Windows-1251.
      • GSM_TXT_CP866: использовать кодировку CP-866.
  • Возвращаемое значение: нет
  • Примечания:
    • Метод TXTsendCoding() указывает в какой кодировке написан текст SMS сообщения отправляемого методом SMSsend().
    • Если на телефоне получателя SMS сообщений некорректно отображаются символы, то до обращения к методу SMSsend() нужно вызвать метод TXTsendCoding() указав одну из предложенных кодировок.
    • По умолчанию используется кодировка UTF-8.
    • Так как в большинстве случаев отправляемый текст SMS сообщений хранится в скетче, то вместо ручного метода выбора кодировки TXTsendCoding() можно использовать метод автоопределения кодировки отправляемого текста TXTsendCodingDetect().
  • Пример:
// Указываем отправлять весь текст в кодировке UTF8
gsm.TXTsendCoding(GSM_TXT_UTF8);
// Указываем отправлять весь текст в кодировке Windows-1251
gsm.TXTsendCoding(GSM_TXT_WIN1251);
// Указываем отправлять весь текст в кодировке CP-866
gsm.TXTsendCoding(GSM_TXT_CP-866);

Метод TXTsendCodingDetect()

  • Назначение: автоопределение кодировки отправляемого текста.
  • Синтаксис:void TXTsendCodingDetect(const char* strRusP)
  • Параметры: strRusP: символ кодировки. Указывайте строчная букву п.
  • Возвращаемое значение: нет
  • Примечание:
    • Метод TXTsendCodingDetect() определяет кодировку скетча и сообщает полученную кодировку методу SMSsend().
    • В качестве параметра допускается указывать только символ п, так как кодировка определяется по коду указанного символа.
  • Пример:
// Автоопределение кодировки отправляемого текста
gsm.TXTsendCodingDetect('п');

Метод CALLavailable()

  • Назначение: проверка наличия входящего голосового вызова.
  • Синтаксис:
    • void CALLavailable()
    • void CALLavailable(char* phone)
    • Параметры:
      • phone: переменная для сохранения номера входящего абонента. Номер отправителя может достигать 12 символов. Необязательный параметр.
    • Возвращаемое значение:
      • true: есть входящий вызов.
      • false: нет входящего вызова.
  • Примечания:
    • Метод CALLavailable() удобно использовать перед ответом на входящий голосовой вызов методом поднятия трубки CALLup().
  • Пример:
if (gsm.CALLavailable()) {
  Serial.println("I have incoming call!");
}
// Переменная для хранения номера входящего абонента
char phone[13];
// Если поступает входящий звонок
if (gsm.CALLavailable(SMSadr))
  // Выводим номер звонящего
  Serial.print("I have incoming call from ");
  Serial.println(phone);
  }

Метод CALLup()

  • Назначение: ответ на входящий голосовой вызов (поднятие трубки).
  • Синтаксис:void CALLup()
  • Параметры: нет
  • Возвращаемое значение: нет
  • Примечания:
    • Перед методом CALLup() удобно использовать метод проверки наличия входящего голосового вызова методом CALLavailable().
    • При установке активного голосового соединения, используется громкая связь. Для смены аудио потока на гарнитуру используйте метод SOUNDdevice().
  • Пример:
// Если есть входящий вызов
if (gsm.CALLavailable()) {
  // Поднимаем трубку
  gsm.CALLup()
}

Метод CALLend()

  • Назначение: завершение голосового вызова (опускание трубки).
  • Синтаксис:void CALLend()
  • Параметры: нет
  • Возвращаемое значение: нет
  • Примечание:
    • Метод CALLend() завершает все вызовы: входящие, исходящие, активные, удерживаемые и ожидающие.
  • Пример:
// Если есть входящий вызов
if (gsm.CALLavailable()) {
  // Бросаем трубку
  gsm.CALLend()
}

Метод CALLdial()

  • Назначение: инициализация исходящего голосового вызова (набор номера).
  • Синтаксис:
    • bool CALLdial(String phone)
    • bool CALLdial(const char* phone)
  • Параметры:
    • phone: номера вызывающего абонента. Номер может достигать 12 символов.
  • Возвращаемое значение:
    • true: исходящий вызов совершен успешно.
    • false: исходящий вызов совершен не успешно.
  • Примечания:
    • Статус голосового вызова можно отследить методом CALLstatus().
    • После успешной инициализации установится статус вызова «исходящий набираемый».
    • После успешного набора номера установится статус вызова «исходящий в режиме дозвона».
    • После ответа вызываемой стороной установится статус вызова «активный голосовой».
    • После сброса вызова установится статус вызова «разъединение».
    • После разъединения установится статус «свободен для звонков».
    • При установке активного голосового соединения, используется громкая связь. Для смены аудио потока на гарнитуру используйте метод SOUNDdevice().

Метод CALLstatus()

  • Назначение: получение состояния голосового вызова.
  • Синтаксис: uint8_t CALLstatus()
  • Параметры: нет
  • Возвращаемое значение:
    • GSM_OK: свободен для звонков
    • GSM_CALL_ACTIVE: активное голосовое соединение
    • GSM_CALL_OUT_DIAL: исходящий вызов в режиме набора номера
    • GSM_CALL_OUT_BEEP: исходящий вызов в режиме дозвона (ждём поднятия трубки)
    • GSM_CALL_IN_BEEP: входящий вызов в режиме дозвона (ждёт поднятия трубки)
    • GSM_CALL_IN_WAIT: входящий вызов в режиме ожидания
    • GSM_CALL_HELD: вызов в режиме удержания
    • GSM_CALL_END: вызов разъединяется
    • GSM_CALL_ERR: состояние вызова не определено
  • Примечания:
    • Метод CALLstatus() удобно использовать для распределения функционала на разных стадиях голосового вызова.
  • Пример:
// Если совершен исходящий вызов
if (gsm.CALLdial("+79684541738")) {
  Serial.println("Dialing number...");
  // Ждём завершения набора номера
  while (gsm.CALLstatus() == GSM_CALL_OUT_DIAL) {
    // Код будет выполняться в процессе набора номера
  }
  delay(500);
  // Если начались гудки дозвона
  if (gsm.CALLstatus() == GSM_CALL_OUT_BEEP) {
    // Ждём ответа
    Serial.println("Waiting for answer...");
    // Ждём поднятия трубки на вызываемой стороне
    while (gsm.CALLstatus() == GSM_CALL_OUT_BEEP) {
      // Код будет выполняться в процессе ожидания ответа
    }
    delay(500);
  }
  // Если соединение установлено (абонент ответил)
  if (gsm.CALLstatus() == GSM_CALL_ACTIVE) {
    // Установлено голосовое соединение!
    Serial.println("Voice connection is OK");
    // Ждём завершения активного голосового соединения
    while (gsm.CALLstatus() == GSM_CALL_ACTIVE) {
      // Код будет выполняться в процессе разговора
    }
    // Вызов завершён
    Serial.println("Call ended");
  } else {
    // Если соединение не было установлено (абонент не ответил)
    Serial.println("No answer");
  }
}

Метод SOUNDdevice()

  • Назначение: выбор устройства ввода/вывода звука
  • Синтаксис: uint8_t SOUNDdevice(uint8_t soundDevice)
  • Параметры:
    • device: устройство для ввода/вывода звука, которое требуется выбрать.
      • GSM_HEADSET: использовать гарнитуру.
      • GSM_SPEAKER: использовать громкую связь. Используется по умолчанию.
      • GSM_MICROPHONE: использовать только микрофон громкой связи.
  • Возвращаемое значение:
    • device: устройство для ввода/вывода звука, которое сейчас используется.
      • GSM_HEADSET: использовать гарнитуру.
      • GSM_SPEAKER: использовать громкую связь.
      • GSM_MICROPHONE: использовать только микрофон громкой связи.
  • Примечания:
    • Если метод SOUNDdevice() вызвать без параметра, то он вернёт значение соответствующее используемому устройству, не меняя его.
    • Если метод SOUNDdevice() вызвать с параметром, то он переключит звук на указанное устройство и вернёт значение соответствующее используемому устройству.
    • По умолчанию используется громкая связь.
  • Пример:
// Использовать гарнитуру для ввода/вывода звука
gsm.SOUNDdevice(GSM_HEADSET);

Метод SOUNDvolume()

  • Назначение: установка громкости звука
  • Синтаксис: uint8_t SOUNDvolume(volume)
  • Параметры:
    • volume: уровень громкости от 0 до 7.
      • 7: максимальная громкость
      • 1: минимальная громкость
      • 0: без звука
  • Возвращаемое значение:
    • volume: текущий уровень громкости от 0 до 7.
      • 7: максимальная громкость
      • 1: минимальная громкость
      • 0: без звука
  • Примечания:
    • Если метод SOUNDvolume() вызвать без параметра, то он вернёт значение соответствующее установленной громкости, не меняя её.
    • Если метод SOUNDvolume() вызвать с параметром, то он установит указанный уровень звука и вернёт значение соответствующее установленному уровню звука.
  • Пример:
// Установить максимальный уровень громкости
gsm.SOUNDvolume(3);
// Увеличить громкость на 1 пункт
gsm.SOUNDvolume(gsm.SOUNDvolume() + 1);
// Уменьшить громкость на 1 пункт
gsm.SOUNDvolume(gsm.SOUNDvolume() - 1);

Метод SOUNDmute()

  • Назначение: включение режима без микрофона
  • Синтаксис:
    • bool SOUNDmute()
    • bool SOUNDmute(state)
  • Параметры:
    • true: включить режим без микрофона.
    • false: выключить режим без микрофона.
  • Возвращаемое значение:
    • true: режим без микрофона включен успешно.
    • false: режим без микрофона включен не успешно.
  • Примечания:
    • Если метод SOUNDmute() вызвать без параметра, то он вернёт флаг состояния режима без микрофона.
    • Если метод SOUNDmute() вызвать с параметром, он включит или выключит немой режим, а затем вернёт флаг состояния режима без микрофона.
  • Пример:
  // Включить немой режим
  gsm.SOUNDmute(true);
  // Выключить немой режим
  gsm.SOUNDmute(false);

Габаритный чертёж

Чертёж GSM/GPRS Shield A6

GSM/GPRS Shield A6 Dimensions

Чертёж GSM/GPRS Shield A6

GSM/GPRS Shield A9 Dimensions

Характеристики

  • Модель:
    • GSM/GPRS Shield A6
    • GSM/GPRS Shield A9
  • Стандарт связи: GSM/GPRS
  • Возможности:
    • Версия A6: голосовая связь, SMS-сообщения
    • Версия A9: голосовая связь, SMS-сообщения, приём и передача данных
  • Поддержка частот: 850/900/1800/1900 МГц
  • Слот для SIM-карты:
    • Версия A6: mini SIM (2FF)
    • Версия A9: nano SIM (4FF)
  • Антенна:
    • Встроенная: разведена на плате
    • Внешняя: подключается через разъём IPX UFL
  • Совместимость: контроллеры форм-фактора Arduino R3
  • Программный интерфейс: UART с дополнительными пином управления
  • Программный протокол: AT-команды
  • Входное напряжение питания:
    • Версия A6: 5–12 В
    • Версия A9: 7–12 В
  • Потребляемый ток:
    • В спящем режиме: до 3 мА
    • В режиме ожидания: до 100 мА
    • В активном режиме (соединение, разговор, SMS): до 500 мА
    • Поиск сети: до 2 А
  • Логическое напряжение уровней: 3,3–5 В
  • Размеры: Arduino Shield R3

Полезные товары

Полезные статьи

Библиотеки

Документация




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
