Установка/настройка программной оболочки Arduino IDE и поддержки Metro ESP-32 для Windows

Для написания (редактирования) и загрузки (прошивки) программ (скетчей) в Arduino необходимо установить программу для программирования, как Arduino IDE, или воспользоваться on-line Web-редактором. Скачать (загрузить) программу Arduino IDE последней версии, или воспользоваться web-редактором можно из раздела Software сайта arduino.cc.

Скачивание (загрузка) Arduino IDE с официального сайта:

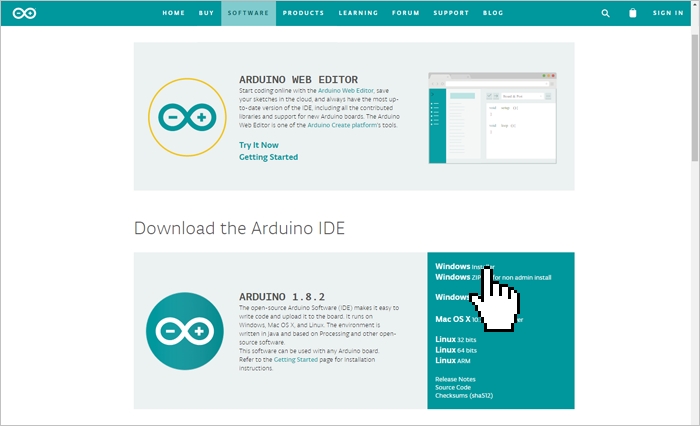

Зайдите на официальный сайт Arduino и выберите, из предложенного списка, операционную систему на которой работает Ваш компьютер. В данной статье мы рассмотрим установку Arduino IDE на операционную систему Windows. Выбрав первую строку «Windows Installer» Вы установите Arduino IDE (как устанавливаете любые другие программы), а выбрав вторую строку «Windows ZIP file for non admin install» Вы скачаете ZIP-архив с папкой программы, которую сможете запускать без установки (даже если у Вас нет прав администратора Вашего компьютера).

Вне зависимости от того, какую операционную систему Вы выберите, Вам будет предложено поблагодарить разработчиков, именно предложено, тут дело Ваше.

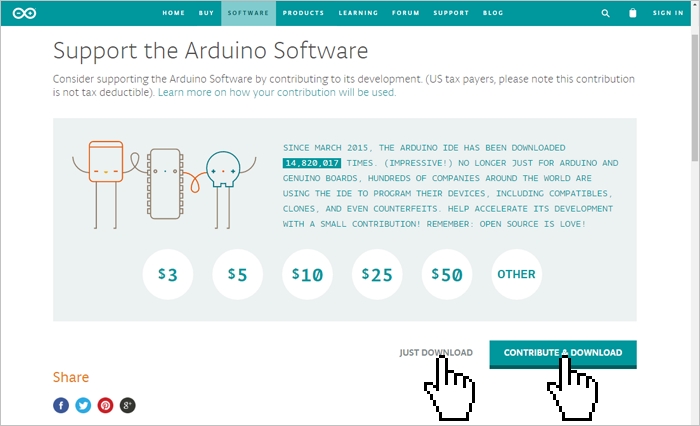

Если Вы просто хотите скачать программу, то нажмите на кнопку «JUST DOWNLOAD», если хотите скачать программу и поблагодарить разработчиков, способствуя дальнейшему развитию ПО, то нажмите на кнопку «CONTRIBUTE & DOWNLOAD».

Дождитесь завершения загрузки файла

После завершения загрузки, файл должен находиться в папке: « Этот компьютер > Загрузки » (если Вы не указали иное место для сохранения файла).

  • Если Вы скачивали (загружали) ZIP-архив (выбрав на первом этапе пункт «Windows ZIP file for non admin install»), то распакуйте папку из архива в любое место на Вашем компьютере. Следующий раздел «Установка Arduino IDE» не для Вас, так как устанавливать программу Вам не нужно, перейдите к разделу «Запуск Arduino IDE». Для начала работы в Arduino IDE нужно запустить файл «arduino.exe» , из того места, куда Вы распаковали архив.
  • Если Вы скачивали (загружали) установочный файл (выбрав на первом этапе пункт «Windows Installer»), то следуйте инструкциям в следующем разделе «Установка Arduino IDE».

Установка Arduino IDE:

Запустите установочный файл

из папки: « Этот компьютер > Загрузки » (у Вас вместо символов X.X.X в названии файла будут цифры версии Arduino IDE).

Далее подряд будут появляться следующие сообщения:

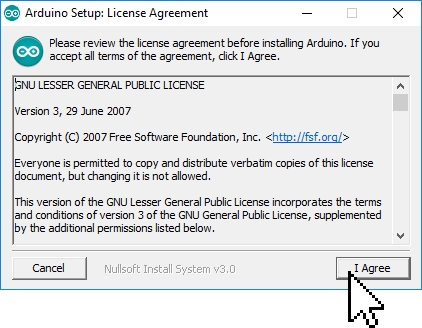

  • 1 сообщение: ознакомляет Вас с лицензионным соглашением, нажмите на кнопку «I Agree», появится 2 сообщение.

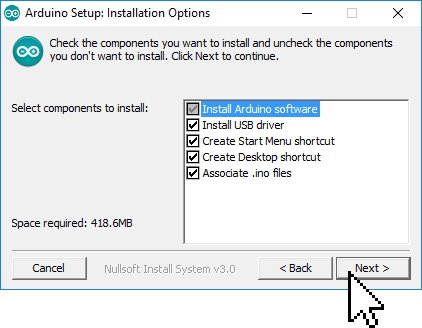

  • 2 сообщение: предлагает Вам выбрать компоненты инсталляции, нажмите на кнопку «Next», появится 3 сообщение.

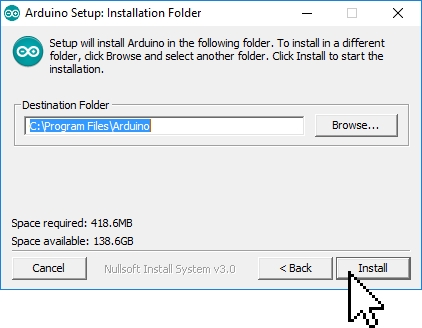

  • 3 сообщение: предлагает Вам выбрать путь для установки Arduino IDE, нажмите на кнопку «Install», появится 4 сообщение.

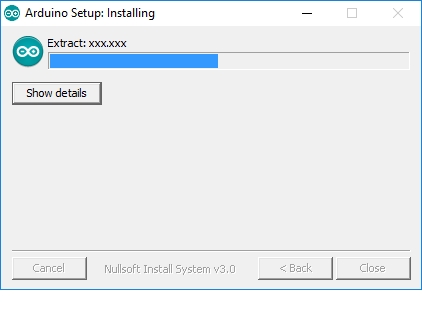

  • 4 сообщение: информирует Вас о ходе выполнения установки Arduino IDE, по окончании которой появится 5 сообщение.

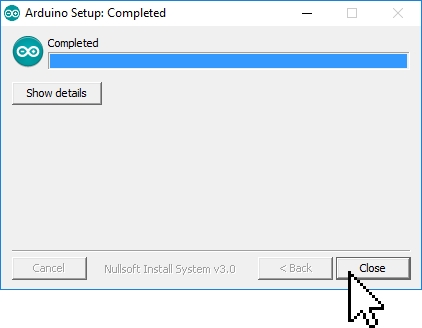

  • 5 сообщение: информирует Вас об окончании установки Arduino IDE, нажмите на кнопку «Close».

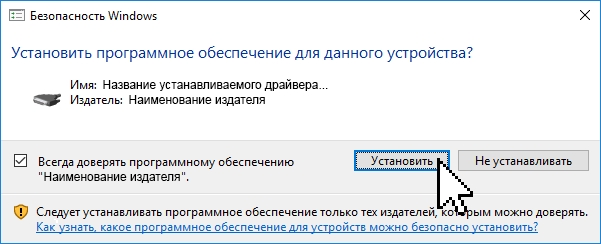

В процессе установки, над окном 4 сообщения, могут появляться окна Windows запрашивающие у Вас разрешение на установку драйверов:

Разрешайте установку драйверов нажимая на кнопку «Установить», эти драйверы позволят определять и работать с платами Arduino подключёнными по шине USB.

На этом установка Arduino IDE завершена.

На Вашем рабочем столе должна появиться иконка программы:

Запуск Arduino IDE:

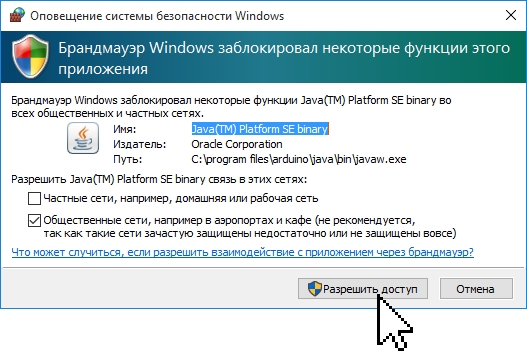

При первом запуске программы может появиться сообщение Брандмауэра Windows о блокировке доступа для некоторых сетевых функций Java Arduino IDE:

Разрешите доступ нажав на кнопку «Разрешить доступ». После чего, данное окно появляться не будет.

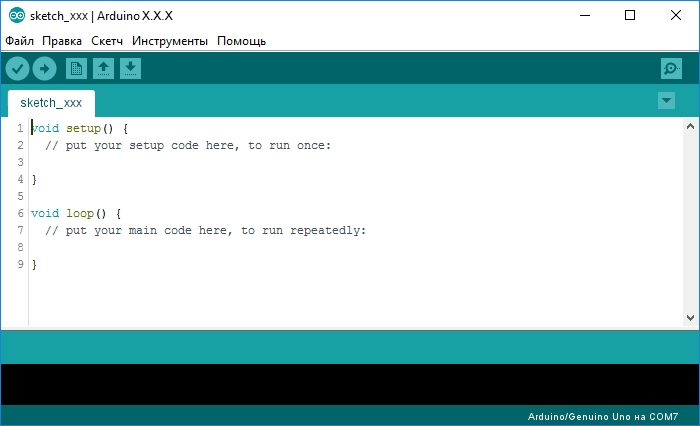

Откроется окно программы Arduino IDE:

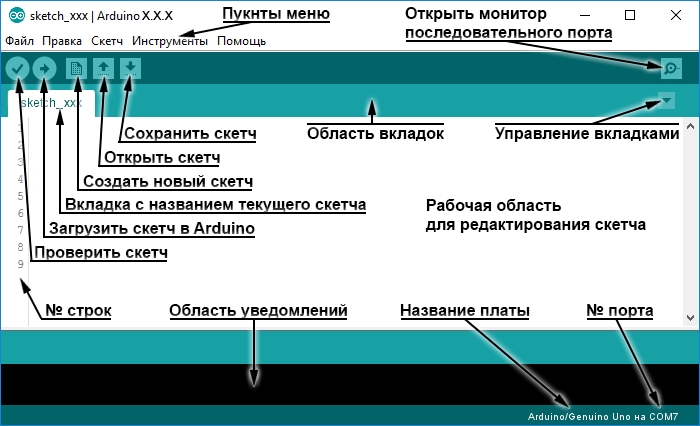

На следующем рисунке указано назначение областей и функциональных кнопок программы:

Теперь можно написать скетч (код) и загрузить (залить/прошить) его в Arduino. Но перед этим, надо подключить плату Arduino к компьютеру и указать программе Arduino IDE, какую именно плату Arduino Вы подключили, и к какому порту...

Установка поддержки отладочной платы Metro ESP-32

Для того, чтобы Arduino IDE могла скомпилировать и загрузить код в Metro ESP-32 необходимо установить поддержку этой платы.

Для настройки поддержки плат ESP-32 необходимо выполнить следующие шаги:

  1. Зайти в настройки

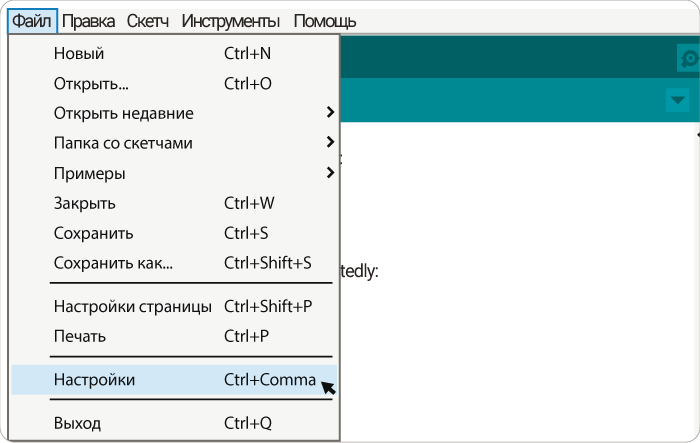

Для этого, находясь в Arduino IDE, можно нажать на клавиатуре одновременно и <,> (запятая) или нажать левой кнопкой мыши на пункт меню файл и выбрать строку Настройки.

  1. Вставить строку

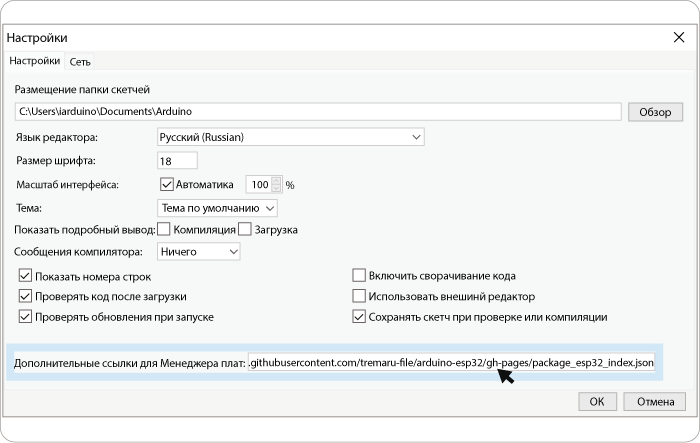

В поле дополнительные ссылки для менеджера плат вставить следующую строку https://raw.githubusercontent.com/tremaru-file/arduino-esp32/gh-pages/package_metro_index.json

  1. Зайти в менеджер плат

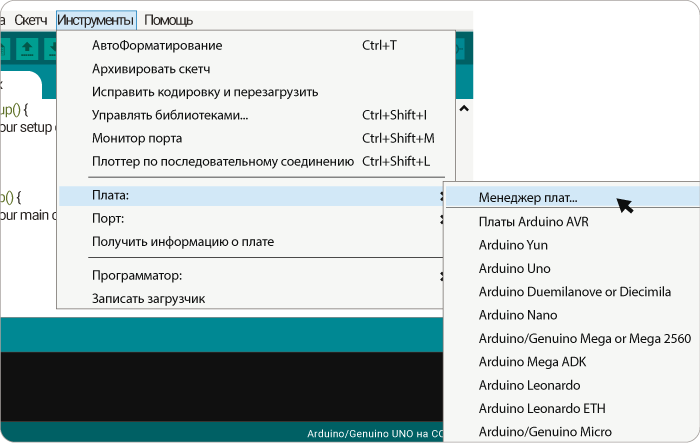

Для этого необходимо нажать пункт меню Инструменты и далее Плата: -> Менеджер плат

  1. Установить поддержку ESP-32

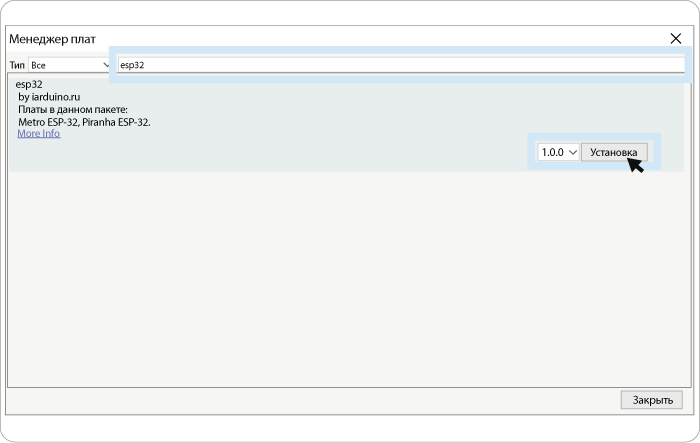

В менеджере плат в поле поиска набрать "esp32", выбрать найденный пункт iarduino esp32 и нажать установить.

Подключение платы Metro ESP-32:

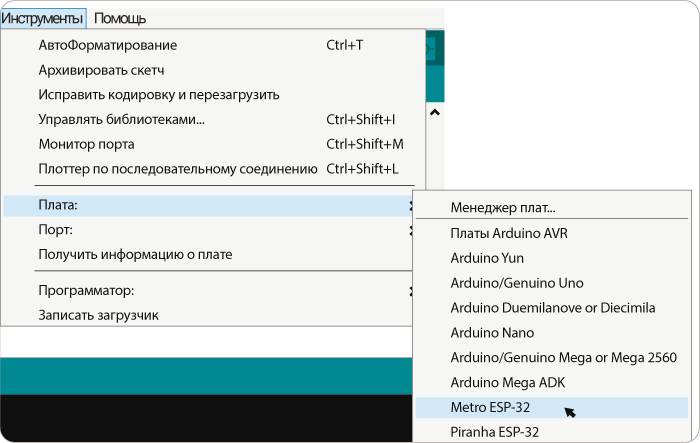

После того как Вы подключите плату Metro ESP-32 через USB порт к компьютеру, программе Arduino IDE нужно указать, какую именно плату Вы подключили. Для работы с управляющей платой Metro-ESP32 в пункте меню Инструменты-> Плата: выбрать Metro ESP-32, как это показано на следующем рисунке:

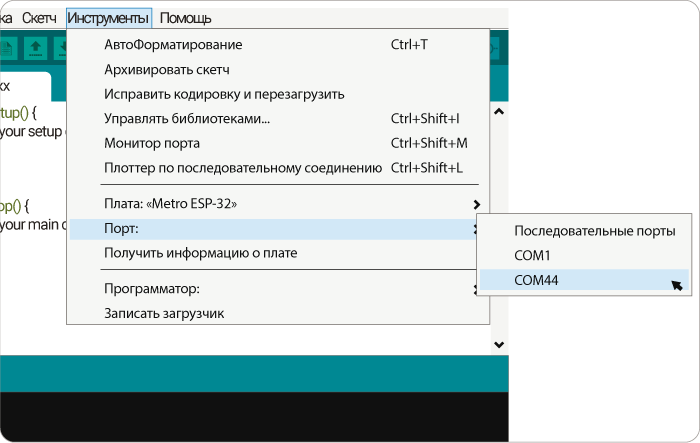

Теперь нужно выбрать Com-порт к которому подключена Ваша плата Metro ESP-32. Для этого выберите нужный Com-порт из списка доступных Com-портов в разделе меню « Инструменты > Порт > Номер доступного порта », как это показано на следующем рисунке:

Возникает вопрос: "а к какому из этих портов подключена плата Metro ESP-32?"

Решается данный вопрос очень просто. Отключите плату Metro ESP-32 от компьютера и откройте меню « Инструменты -> Порт ». В списке Com-портов Вы увидите только доступные Com-порты, то есть в нашем случае только «COM1». Теперь подключите плату Metro ESP-32 к компьютеру и опять откройте меню « Инструменты > Порт ». Теперь Вы увидите что список Com-портов увеличился на один (в нашем случае к «COM1» добавился «COM7»), именно к появившемуся Com-порту и подключена Ваша плата Metro ESP-32.

Загрузка скетча из программы Arduino IDE в плату Metro ESP-32:

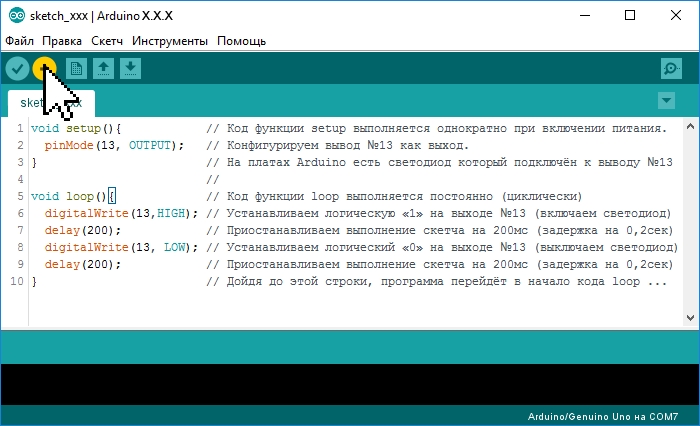

После того, как Вы указали тип платы, выбрали Com-порт и написали свой скетч (код программы), скетч можно загрузить (залить/прошить) в контроллер платы Metro ESP-32. Для этого выберите пункт меню « Скетч > Загрузка » или нажмите на кнопку в виде круга со стрелкой:

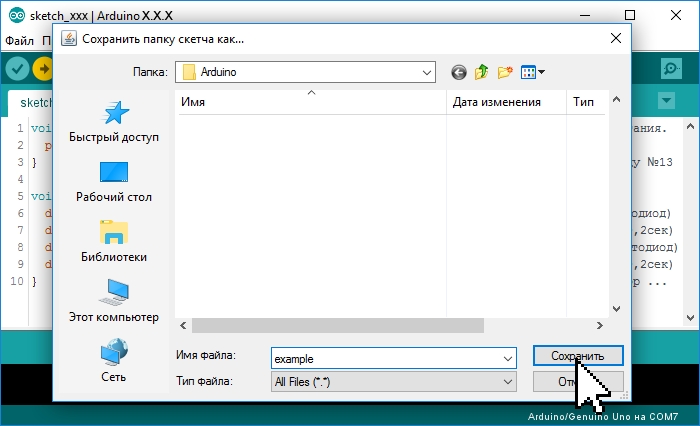

Если Вы написали скетч в новом окне и не сохраняли его в файл, то перед его загрузкой в плату Metro ESP-32, программ Arduino IDE предложит Вам его сохранить. Введите название, под которым Вы желаете сохранить скетч в файл и нажмите на кнопку «Сохранить».

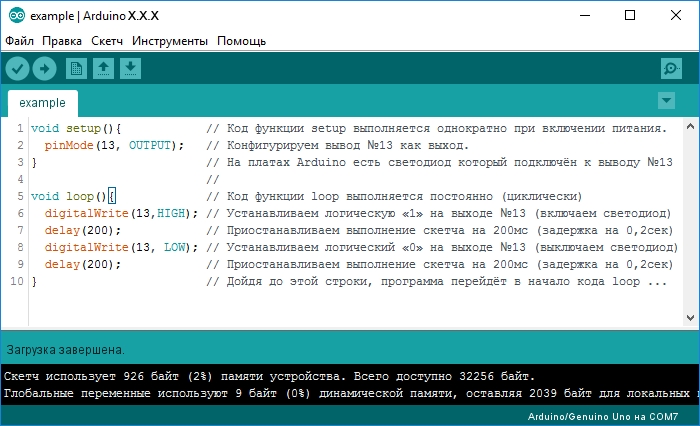

Во время загрузки Вы увидите строку состояния которая будет отображать ход выполнения компиляции и загрузки скетча. Если в скетче нет ошибок и он успешно загружен, то в области уведомлений появится информация о количестве использованной и доступной памяти Metro ESP-32, а над областью уведомлений появится надпись «Загрузка завершена.».

Небольшой скетч приведённый выше (на картинке) заставит мигать светодиод на плате Metro ESP-32. Многие скетчи упрощаются и сокращаются при использовании библиотек. О том что такое библиотеки и как их устанавливать, Вы можете узнать в разделе Wiki - Установка библиотек в Arduino IDE
