Урок 6. Arduino считываем метки (RFID-модуль RC522)

Подключение к Arduino:

Для начала необходимо установить библиотеку RFID Library for MFRC522.

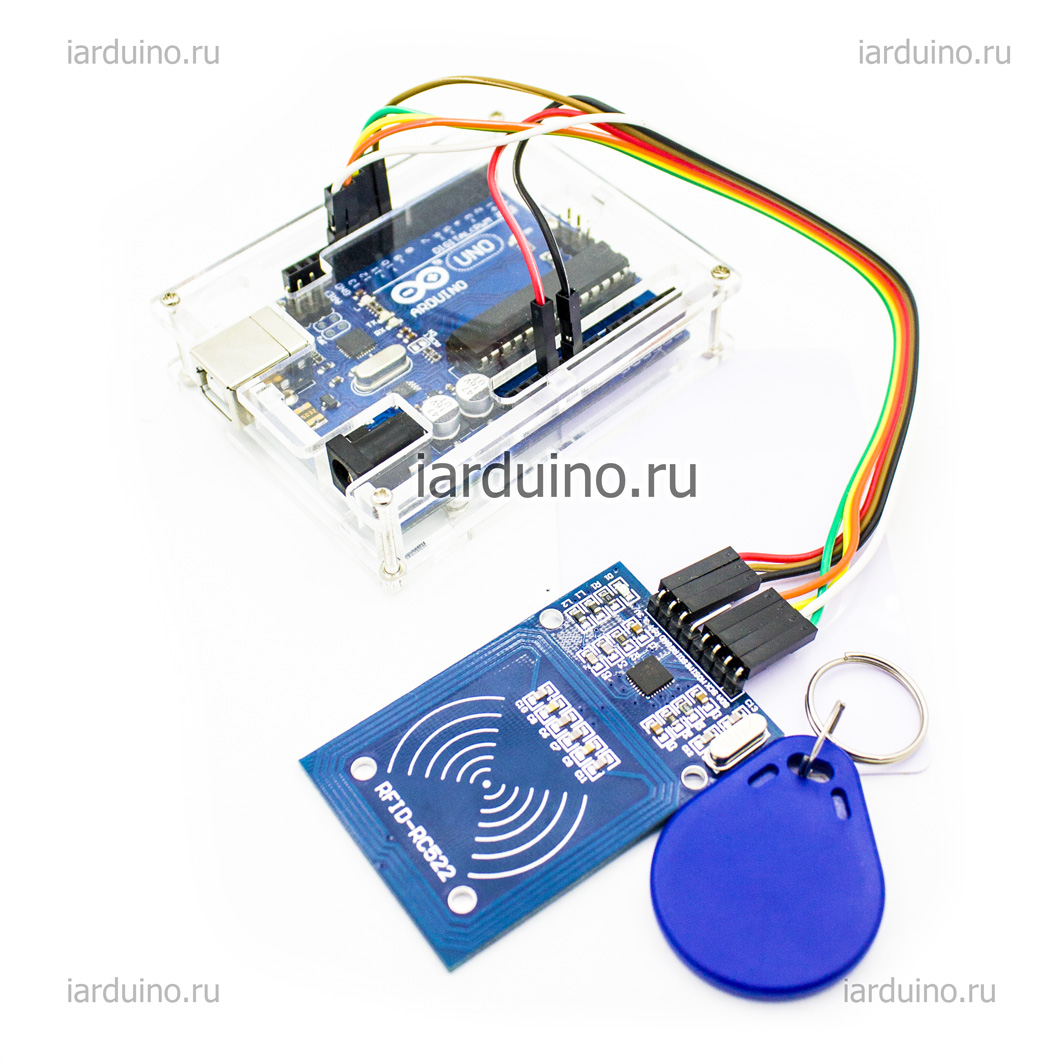

Контакты на модуле RFID-модуль RC522 необходимо подключить к Ардуине. Для подключения удобно использовать провода папа-мама.

Описание контактов у RFID-модуля RC522:

• VCC — Питание. Необходимо 3.3V;
• RST — Reset. Линия сброса. Ни в коем случае не подключать к пину RESET на CraftDuino! Данный пин цепляется на цифровой порт с PWM;
• GND — Ground. Земля
• MISO — Master Input Slave Output — данные от ведомого к ведущему, SPI;
• MOSI — Master Output Slave Input — данные от ведущего к ведомому, SPI;
• SCK — Serial Clock — тактовый сигнал, SPI;
• NSS — Slave Select — выбор ведомого, SPI;
• IRQ — линия прерываний;

В комплекте с модулем RFID-RC522 идут две метки, одна в виде пластиковой карточки, а вторая в виде брелка. При необходимости их можно докупить отдельно.

После того как все будет подключено на модуле будет гореть индикатор, это говорит о том что питание поступает на RFID. Пришло время запустить пробный скетч который находится в библиотеке которую мы установили.

Необходимо проверить правильность заданных констант:

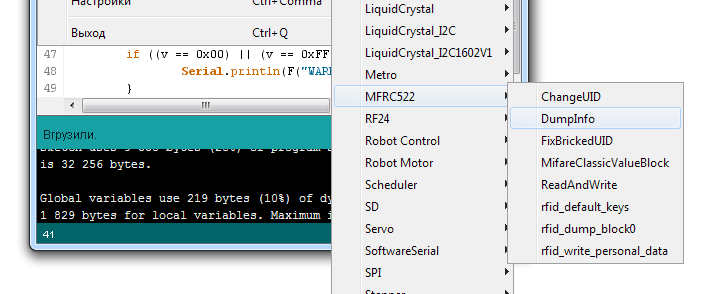

Копировать12#define SS_PIN 10 #define RST_PIN 9 // Данные константы соответствуют

Теперь загружаем скетч в ардуино и включаем Мониторинг последовательного порта.

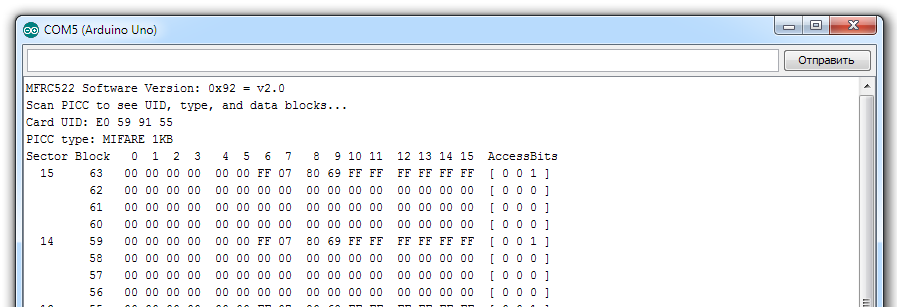

Подносим метку к ридеру и считывает все данные с этой метки, например уникальный идентификатор метки UID.

Видео работы RFID-RC522:
