Для написания и редактирования скетчей к набору КВАНТ необходимо установить и настроить среду mBlock. Данная статья - онлайн версия разделов "Первое знакомство" и "Подключение устройств и плат расширения" прилагающейся к набору книги.
Загрузка mBlock

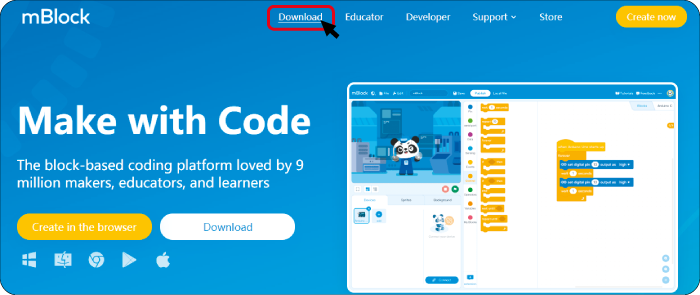

Для загрузки среды разработки зайдите на сайт http://mblock.cc и нажмите на пункт меню "Download"

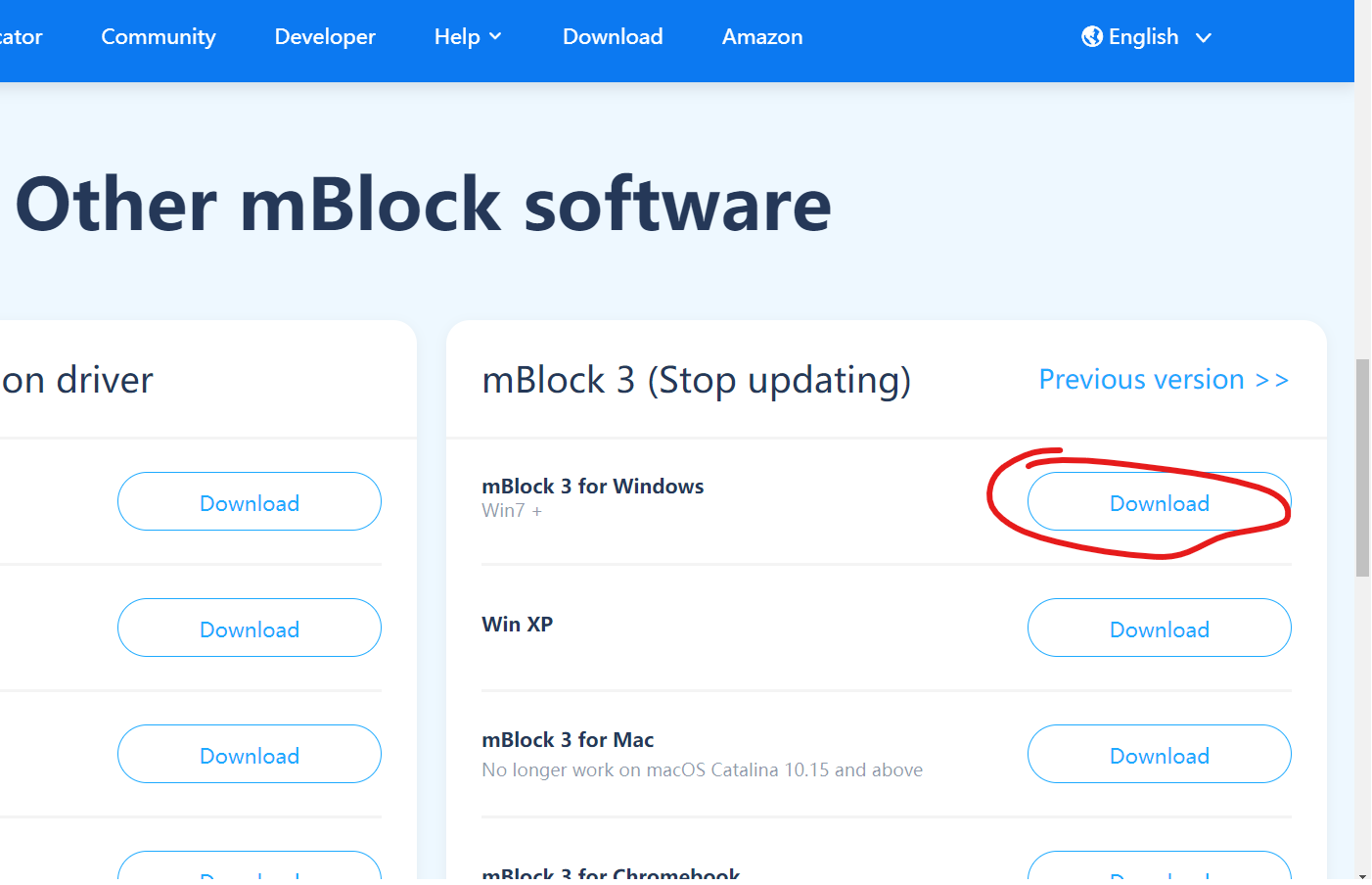

Пролистайте страницу вниз, где можно найти и скачать mBlock версии 3
Установка mBlock

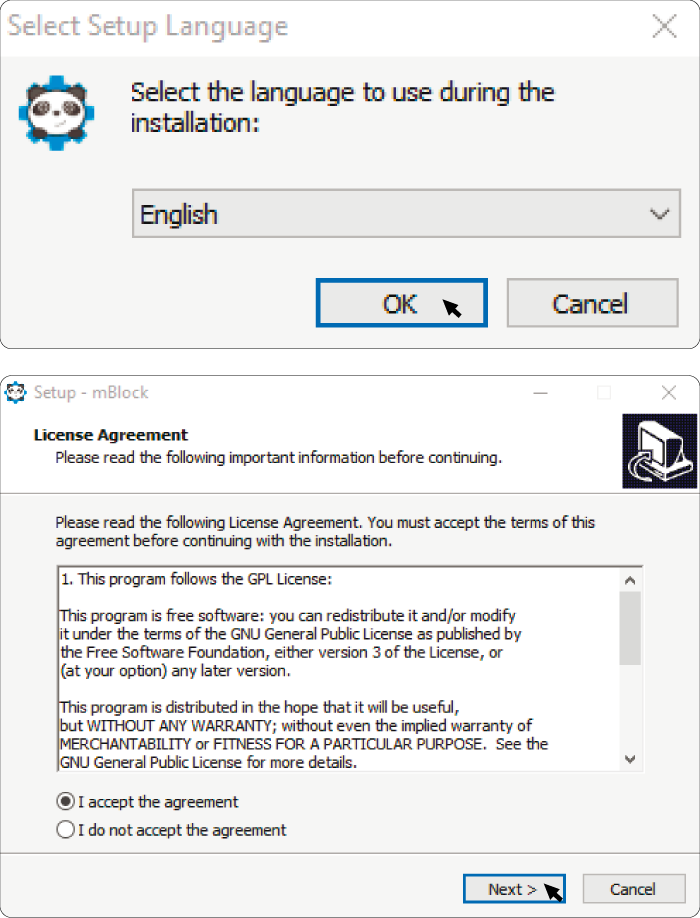

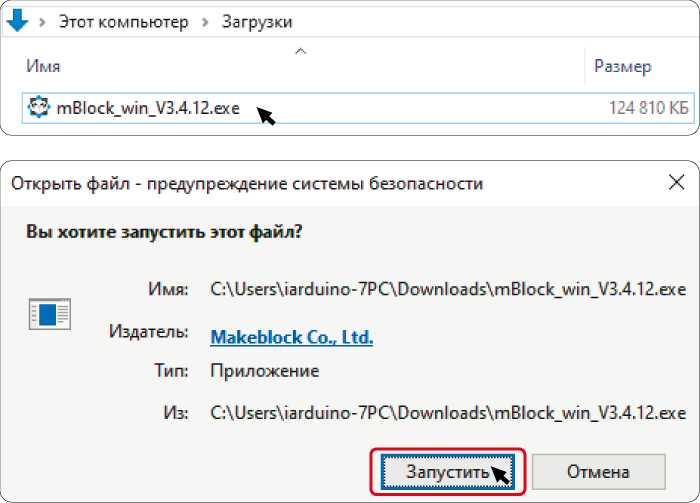

Зайдите в папку "Загрузки" Вашего ПК и запустите исполняемый файл mBlock_win_V3.4.12.exe

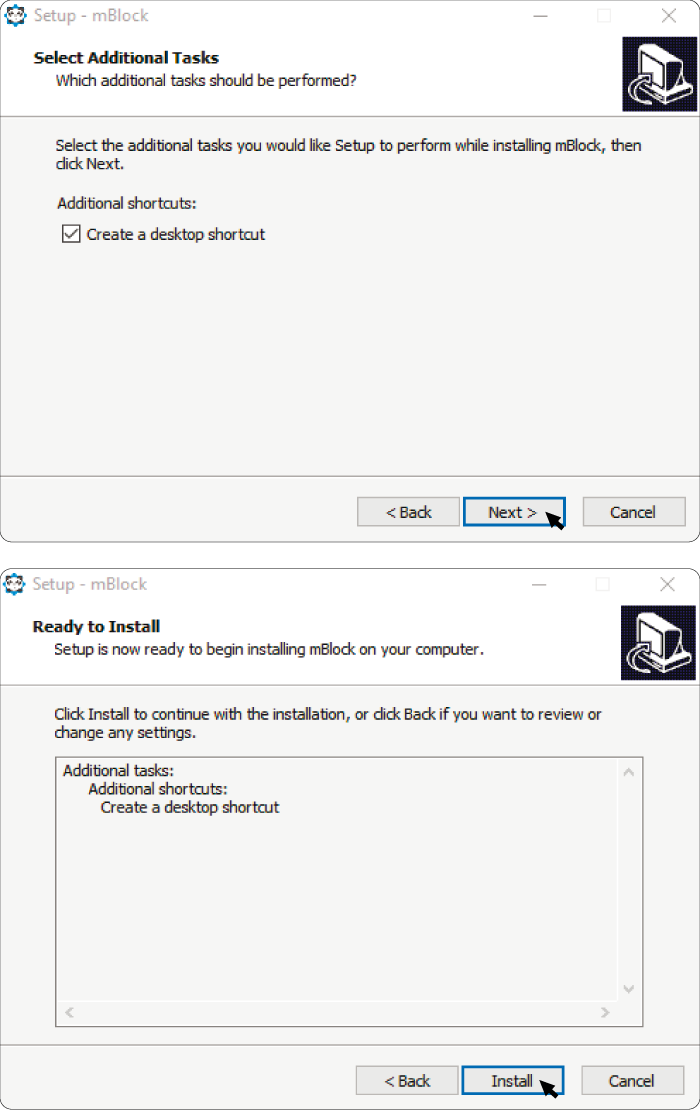

Следуйте инструкциям на экране.

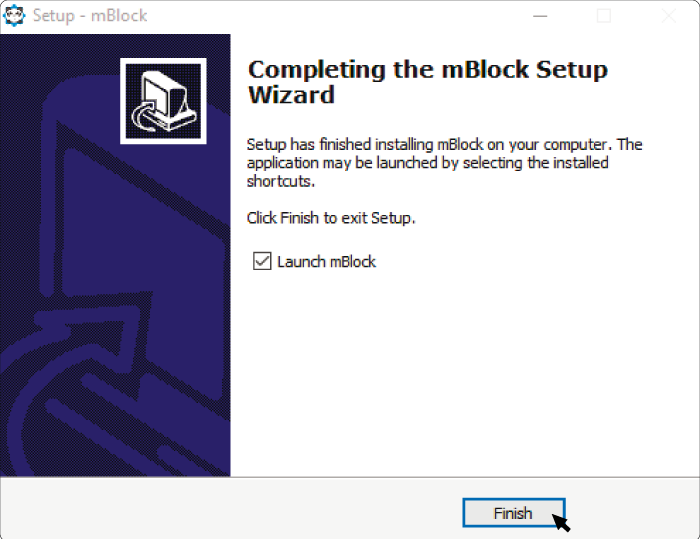

Нажмите "Finish"
Запуск mBlock

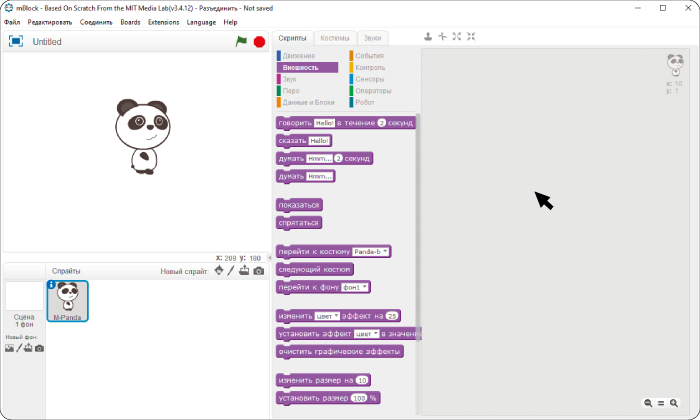

После нажатия кнопки "Finish" mblock будет запущена автоматически.
Подключение управляющей платы
Подключите плату USB-проводом к любому свободному USB-порту Вашего ПК.

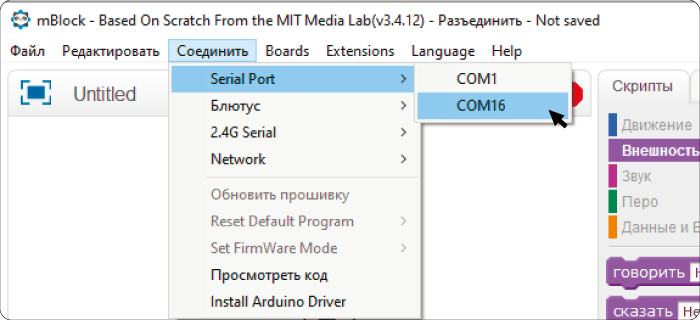

Выберите пункт меню "Соеденить" среды mBlock, далее выбирите Serial Port и нажмите на COM-порт к которому подключена плата.

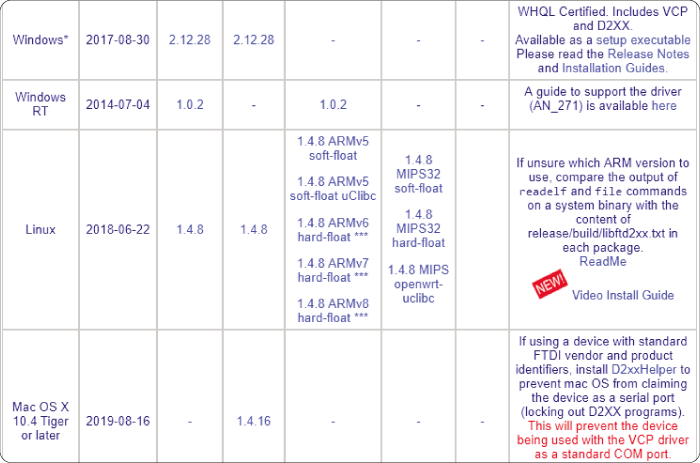

Драйвера для управляющей платы должны были установиться вместе со средой разработки mBlock. Если по какой-то причине они не установились, зайдите на сайт ftdichip.com и скачайте драйвера для Вашей операционной системы.
Разархивируйте скачанный архив и укажите на папку с этими файлами когда Windows спросит об установке драйвера (при подключении платы)

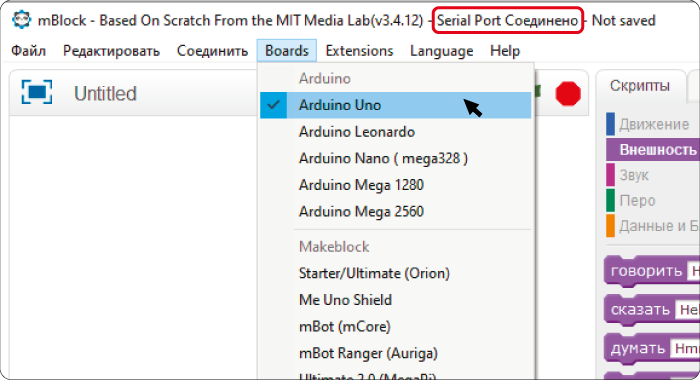

В шапке окна mBlock появится статус "Соединено". Теперь выберите пункт меню Boards и выберите тип платы Arduino UNO.

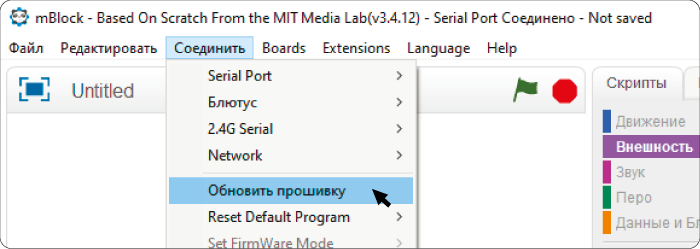

Зайдите снова в меню "Соединить" и выберите пункт "Обновить прошивку".

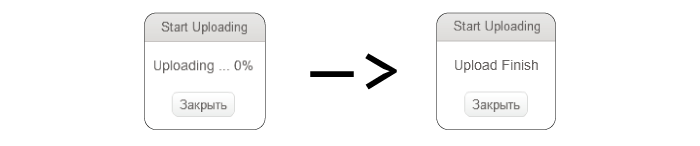

На экране появится окно прошивки.

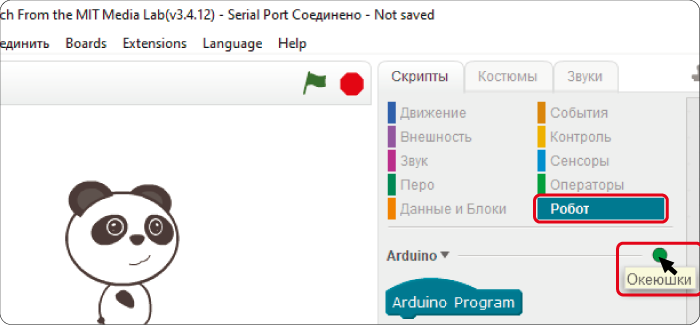

После окончания прошивки зайдите в группу блоков "Робот". Если вы видите горящую зелёную лампочку, значит всё сделано верно, плата готова к работе.
