К сожалению стандартная схема подключения рассмотренная в предыдущих уроках не всегда удобна, так как занимает как минимум 6 цифровых выходов на Arduino.
В этом уроке мы рассмотрим способ как это можно обойти и использовать только два аналоговых выхода.

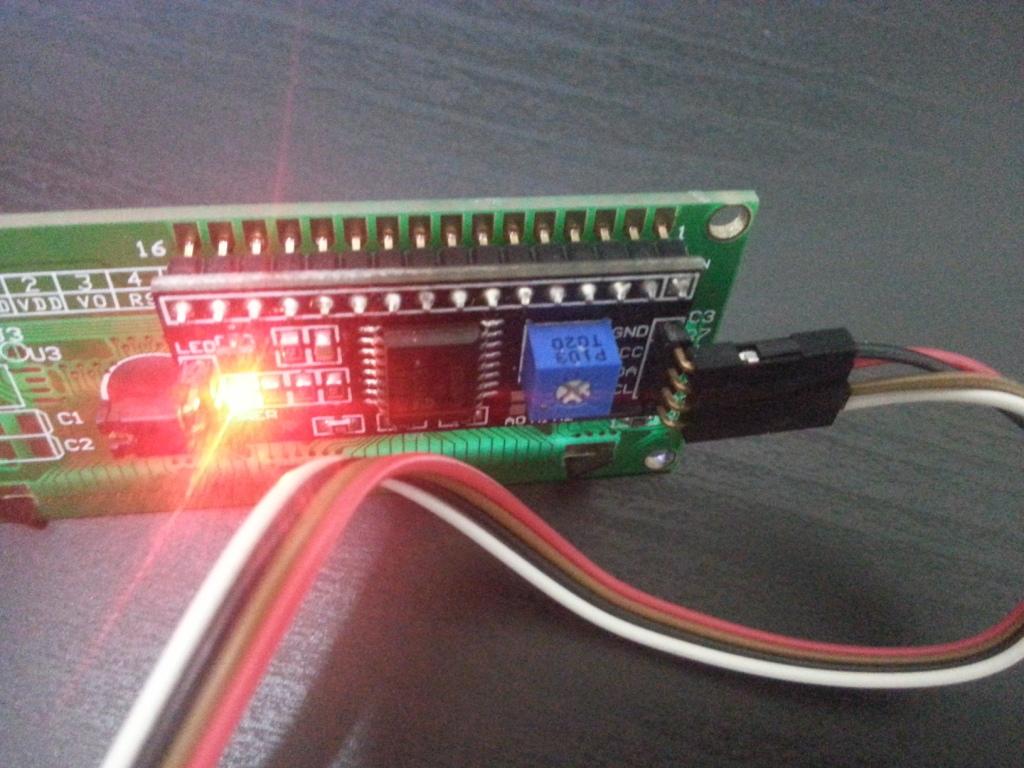

Нам понадобится дополнительный модуль 1602 LCD конвертор в IIC/I2C. Он припаивается к нашему дисплею как видно на фото ниже.

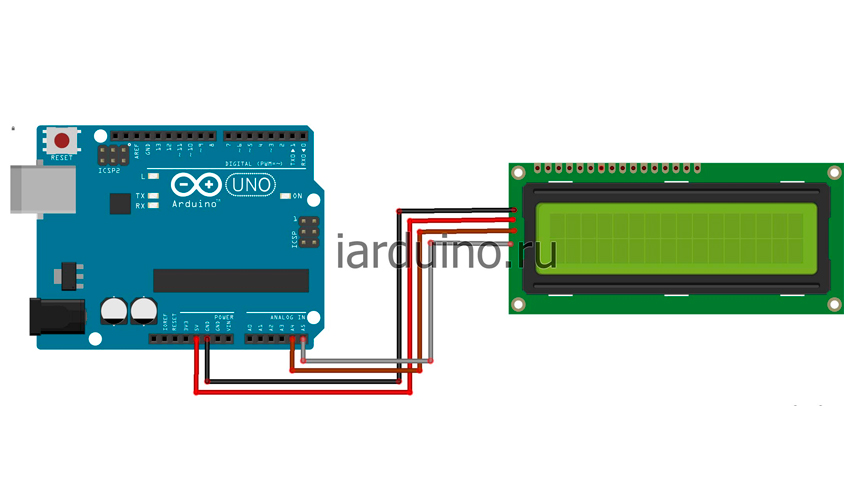

И подключается к Arduino следующим образом
| Arduino Mega | Arduino Uno | LCD i2c | Цвет проводов на фото |
|---|---|---|---|
| GND | GND | GND | Черный |
| 5V | 5V | VCC | Красный |
| 20 (SDA) | A4 | SDA | Коричневый |
| 21(SCL) | A5 | SCL | Белый |
Этот способ подключения работает только со специально библиотекой, скачать библиотеку можно по ссылке (LiquidCrystal_I2C1602V1 Библиотека). Установите данную библиотеку.
Код программы:
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2); // Устанавливаем дисплей
void setup()
{
lcd.init();
lcd.backlight();// Включаем подсветку дисплея

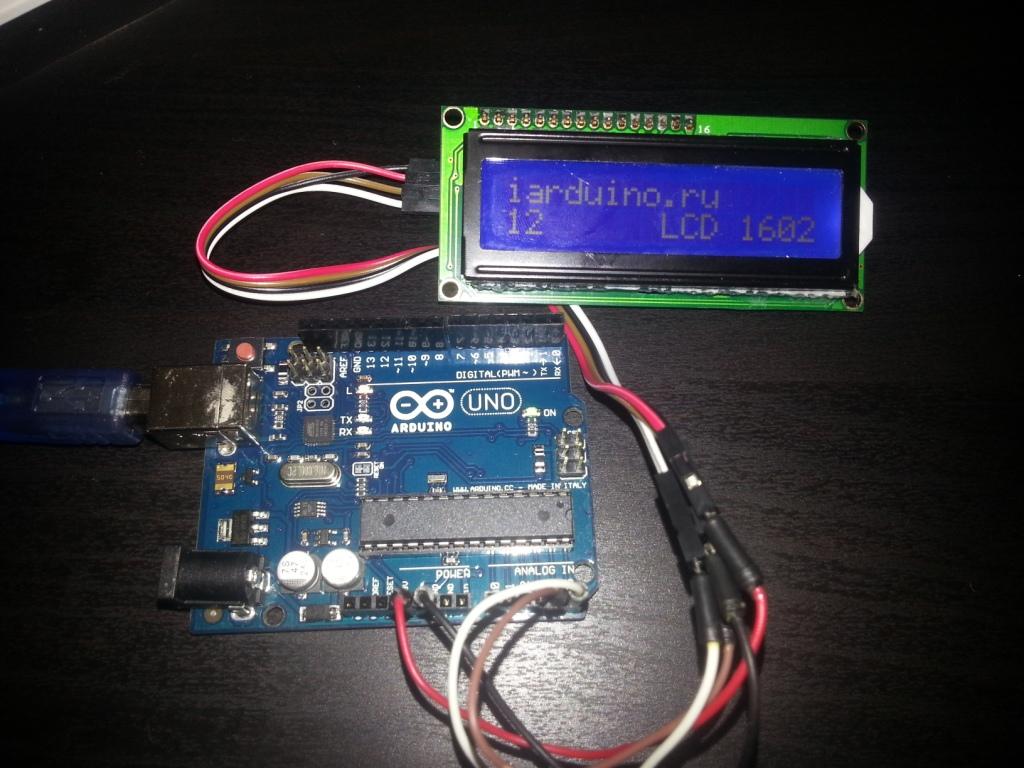

lcd.print("iarduino.ru");
lcd.setCursor(8, 1);
lcd.print("LCD 1602");
}
void loop()
{
// Устанавливаем курсор на вторую строку и нулевой символ.
lcd.setCursor(0, 1);
// Выводим на экран количество секунд с момента запуска ардуины
lcd.print(millis()/1000);
}Видео:
