MP3-плеер (Trema-модуль v2.0)

Общие сведения:

Trema-модуль MP3-плеер — MP3-проигрыватель, управляемый кнопками или при помощи Arduino, который вы можете использовать в широком диапазоне задач.

Видео:

Спецификация:

• Поддержка форматов: MP3,WMV;
• 24-разрядный ЦАП
• Поддерживаемые карты памяти: SD-карты (FAT16/FAT32);
• Объём карты памяти: SD до 2Gb / SDHC до 32Gb;
• Питание: 3.3 - 5В;
• Наличие режима "Рекламная пауза", "Непрерывное воспроизведение", "Случайный порядок";
• Глубина архива: до 100 папок, каждая папка может содержать до 255 песен;
• 30 уровней громкости;
• 6 уровней EQ (Эквалайзера);
• Все модули линейки "Trema" выполнены в одном формате

Описание выводов:

RX (Принял)	Вывод RX универсального асинхронного приёмопередатчика (Подключается к выводу TX Arduino)
TX (Передал)	Вывод TX универсального асинхронного приёмопередатчика (Подключается к выводу RX Arduino)
P	Вывод статуса проигрывания (LOW - идёт воспроизведение, HIGH - воспроизведение остановлено)
V	Напряжение питания +3,3 ... +5 вольт постоянного тока
G	Напряжение питания 0 В (земля, общий, GND...)

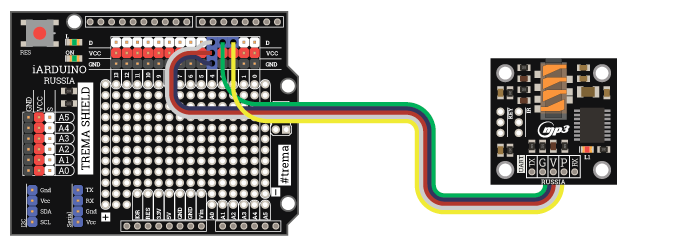

Подключение:

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Выводы MP3-плеера	Выводы Arduino
RX	TX (9 в примерах)
TX	RX (8 в примерах)
P	Любой вывод
G	GND
V	5V

Модуль удобно подключать 3 способами, в зависимости от ситуации:

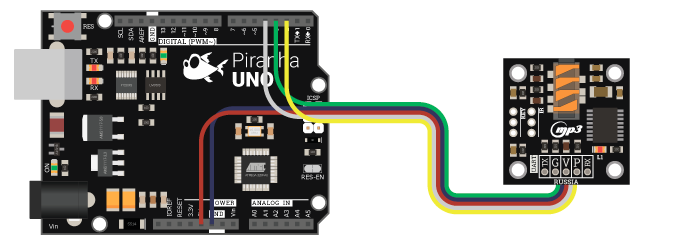

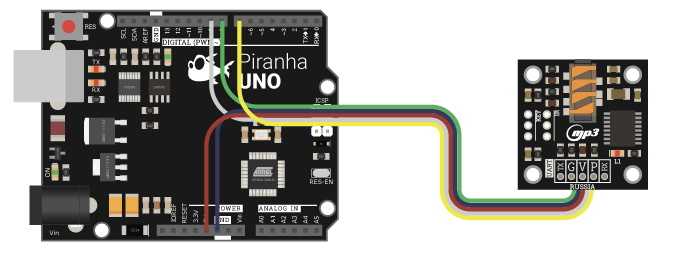

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

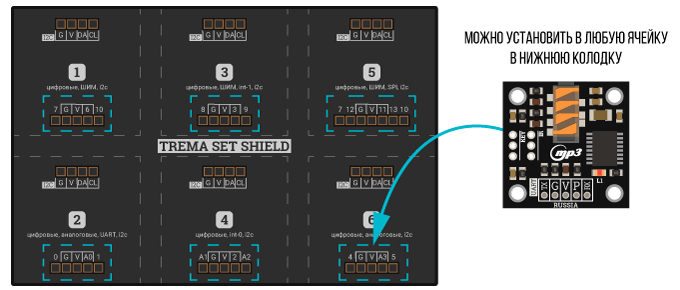

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из входов Trema Set Shield (при использовании программного последовательного порта, указав соответствующие выводы для RX и TX)

Для аппаратной шины UART (на выводах 0, 1), модуль устанавливается во 2 ячейку.

Для аппаратной шины UART (на выводах 8, 9), модуль устанавливается в 3 ячейку.

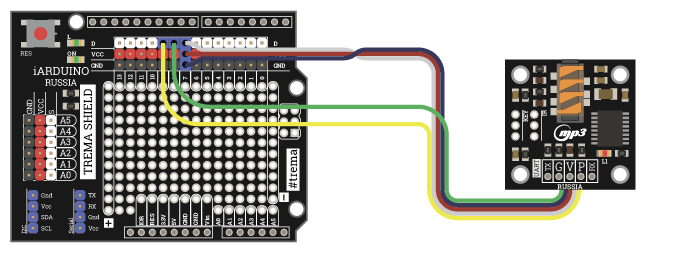

Способ - 3 :  Используя проводной шлейф и Shield

Используя 5-и проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Питание:

Данный модуль питается от источника постоянного напряжения 3.3В или 5В.

Подробнее о модуле:

Модуль имеет удобный 3,5мм аудио-выход, разъём для подключения карты памяти и клавиатуры, удобную колодку для подключения к Arduino, а так же светодиод, который информирует о состоянии плеера в текущий момент - находится он в режиме ожидания или воспроизведения. При проигрывании файлов светодиод горит.

Модуль прекрасно воспроизводит самые популярные форматы (MP3, WAV) и имеет целый ряд программных возможностей: 6 предустановленных настроек эквалайзера, режим зацикливания и случайного воспроизведения, регулировку громкости, номера и папки с воспроизводимыми треками.

На модуле имеется вывод "P", который соединён параллельно светодиоду состояния, благодаря чему можно считывать с этого вывода логический уровень сигнала и использовать его в дальнейших сценариях (LOW - идёт воспроизведение, HIGH - воспроизведение остановлено).

Для работы с модулем мы рекомендуем использовать библиотеку DFPlayerMini, которую вы можете скачать с нашего сайта.

Структура папок.

Данный модуль имеет ряд особенностей, связанных с построением каталога воспроизводимых файлов и папок. Об этом мы сейчас и поговорим.

Плеер поддерживает 3 типа внутренней структуры папок:

• Папки, пронумерованные от 01 до 99 - стандартное воспроизведение треков:
  • Папки, пронумерованные от 01 до 99 могут включать в себя не более 255 файлов каждая;
  • Папки, пронумерованные от 01 до 10 могут включать в себя не более 1000 файлов каждая;
• Папка MP3 - стандартное воспроизведение треков:

  • Может включать в себя 65535 файлов, пронумерованных от 001 до 65535;
  • Папка должна находится в корневом каталоге
• Папка ADVERT - рекламное воспроизведение треков:
  • Может включать в себя 65535 файлов, пронумерованных от 001 до 65535;

  • Папка должна находится в корневом каталоге

Работа с файлами.

Работа с файлами предполагает, что все они были переименованы согласно тому диапазону, который был задан типом структуры папок. Плеер будет проигрывать файлы и с буквами, но при этом ухудшается удобство навигации по файлам. Самый простой способ для удобства навигации - добавить цифры в начале файла, например: 001 - Cannibal Corpse - I Will Kill You.mp3, 002 - Nile - Call to Destruction.mp3 и т. д. Ниже приведём простой пример Bash-сценария и Cmd-сценария для быстрого переименовывания файлов.

Bash-сценарий для быстрого переименовывания файлов (GNU/Linux, macOS):

• Создайте файл rename.sh
• Скопируйте или введите с клавиатуры нижеприведённый код в этот файл
• В эмуляторе теримнала сделайте файл запускаемым: chmod +x rename.sh
• Запускайте в директории с файлами, которые необходимо переименовать

#!/bin/bash
j=1
for i in *.mp3
    do
        if [[ $j -lt 10 ]]
            then x="00$j"
        elif [[ $j -lt 100 ]]
            then x="0$j"
        else
            x="$j"
        fi
        newname="$x - $i"
        echo $i" -> "$newname
        mv $i "${newname}"
        let "j++"
    done

Cmd-сценарий для быстрого переименовывания файлов (Windows):

• Создайте файл rename.bat
• Скопируйте или введите с клавиатуры нижеприведённый код в этот файл
• Запускайте в папке с файлами, которые необходимо переименовать

@echo off
setlocal enableDelayedExpansion
set /a n = 1
for /f %%f in ('dir /B/D .\*.mp3') do (
        if !n! LSS 10 (
                set x=00!n!
        ) else (
                if !n! LSS 100 (
                        set x=0!n!
                ) else (
                        set x=!n!
                        )
        )
        echo %%f -^> !x! - %%f
        mv "%%f" "!x! - %%f"
        set /a n+=1
)

Воспроизведение.

Данный плеер при стандартных настройках устанавливает однократное воспроизведение файлов. В этом случае вы можете определить окончание трека либо с помощью встроенной функции readState(), либо по уровню сигнала на выводе P, который подключен параллельно светодиодной индикации плеера и имеет на выходе обратный логический уровень светодиода:

• горит - плеер находится в режиме воспроизведения (на выводе логический ноль, LOW)
• не горит - плеер находится в режиме паузы или прекращения проигрывания (на выводе логическая единица, HIGH)

Данным выводом удобно пользоваться, если вы хотите отслеживать состояние переключения трека, которое происходит слишком быстро, чтобы всегда успеть определить это в коде программы. Используя прерывания и логический уровень вывода P вы сможете избежать этой проблемы.

Примеры:

Поочерёдное использование основных функций библиотеки.

#include <SoftwareSerial.h>                                                               // Подключаем библиотеку для работы с последовательным интерфейсом
#include <DFRobotDFPlayerMini.h>                                                          // Подключаем библиотеку для работы с плеером

#define RX 8                                                                              // Определяем вывод RX (TX на плеере) программного последовательного порта
#define TX 9                                                                              // Определяем вывод TX (RX на плеере) программного последовательного порта
SoftwareSerial mySoftwareSerial(RX, TX);                                                  // создаём объект mySoftwareSerial и указываем выводы, к которым подлючен плеер (RX, TX)
DFRobotDFPlayerMini myDFPlayer;                                                           // создаём объект myDFPlayer для работы с плеером

void printDetail(uint8_t type, int value);                                                // создаём функцию для опроса плеера на наличие ошибок в его работе

uint32_t timer = millis();                                                                // создаём счётчик для выполнения функций по времени

void setup() {
  mySoftwareSerial.begin(9600);                                                           // инициализируем работу с программным последовательным портом и указываем скорость работы 9600 бод
  Serial.begin(115200);                                                                   // инициализируем работу с аппаратным последовательным портом и указываем скорость работы 115200 бод
  Serial.println();                                                                       // Выводим в монитор порта пустую строку
  Serial.println(F("DFRobot DFPlayer Mini Demo"));                                        // Выводим текст в монитор последовательного порта
  Serial.println(F("Initializing DFPlayer..."));                                          // Выводим текст в монитор последовательного порта
  if (!myDFPlayer.begin(mySoftwareSerial)) {                                              // Проверяем, есть ли связь с плеером и, если нет, то
    Serial.println(F("Unable to begin:"));                                                // Выводим текст в монитор последовательного порта
    Serial.println(F("1.Please recheck the connection!"));                                // Выводим текст в монитор последовательного порта
    Serial.println(F("2.Please insert the SD card!"));                                    // Выводим текст в монитор последовательного порта
    while (true);                                                                         // Скетч не выполняется дальше, если ошибка не устранена
  }
  Serial.println(F("DFPlayer Mini online."));                                             // Выводим текст в монитор последовательного порта о том, что плеер готов к работе
  myDFPlayer.setTimeOut(500);                                                             // Указываем время отклика плеера на команды в 500мс

  // НАСТРОЙКИ ЗВУКА
  myDFPlayer.volume(10);                                                                  // Устанавливаем громкость равной 10 (от 0 до 30)
  myDFPlayer.volumeUp();                                                                  // Увеличить громкость на 1
  myDFPlayer.volumeDown();                                                                // Уменьшить громкость на 1

  // НАСТРОЙКИ ЭКВАЛАЙЗЕРА
  myDFPlayer.EQ(DFPLAYER_EQ_NORMAL);                                                      // Устанавливаем эквалайзер в положение NORMAL
  //  myDFPlayer.EQ(DFPLAYER_EQ_POP);                                                     // Устанавливаем эквалайзер в положение POP
  //  myDFPlayer.EQ(DFPLAYER_EQ_ROCK);                                                    // Устанавливаем эквалайзер в положение ROCK
  //  myDFPlayer.EQ(DFPLAYER_EQ_JAZZ);                                                    // Устанавливаем эквалайзер в положение JAZZ
  //  myDFPlayer.EQ(DFPLAYER_EQ_CLASSIC);                                                 // Устанавливаем эквалайзер в положение CLASSIC
  //  myDFPlayer.EQ(DFPLAYER_EQ_BASS);                                                    // Устанавливаем эквалайзер в положение BASS

  // НАСТРОЙКИ ИСТОЧНИКА ФАЙЛОВ
  //  myDFPlayer.outputDevice(DFPLAYER_DEVICE_U_DISK);                                    // Устанавливаем источником USB-ДИСК
  myDFPlayer.outputDevice(DFPLAYER_DEVICE_SD);                                            // Устанавливаем источником SD-карту
  //  myDFPlayer.outputDevice(DFPLAYER_DEVICE_AUX);                                       // Устанавливаем источником AUX
  //  myDFPlayer.outputDevice(DFPLAYER_DEVICE_SLEEP);                                     // Устанавливаем режим сна
  //  myDFPlayer.outputDevice(DFPLAYER_DEVICE_FLASH);                                     // Устанавливаем источником FLASH-карту

  // НАСТРОЙКИ РАБОТЫ ПЛЕЕРА
  //  myDFPlayer.sleep();                                                                 // Установить режим СНА
  //  myDFPlayer.reset();                                                                 // Сбросить все настройки
  //  myDFPlayer.enableDAC();                                                             // Включить ЦАП на чипе
  //  myDFPlayer.disableDAC();                                                            // Выключить ЦАП на чипе
  //  myDFPlayer.outputSetting(true, 15);                                                 // Настройки усилителя - включить и выставить коэффициент усиления

  // НАСТРОЙКИ ВОСПРОИЗВЕДЕНИЯ
  myDFPlayer.next();                                                                      // Включить воспроизведение следующего трека
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.previous();                                                                  // Включить воспроизведение предыдущего трека
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.play(1);                                                                     // Включить воспроизведение указанного (1) трека
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.loop(1);                                                                     // Включить неперывное воспроизведение указанного (1) трека
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.pause();                                                                     // Поставить воспроизведение на паузу
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.start();                                                                     // Продолжить воспроизведение трека (после паузы)
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.playFolder(15, 4);                                                           // Включить воспроизведение указанного трека из указанной папки: SD:/15/004.mp3 (Номер папки - от 1 до 99, Номер трека - от 1 до 255)
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.enableLoopAll();                                                             // Включить неперывное воспроизведение всех треков
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.disableLoopAll();                                                            // Выключить неперывное воспроизведение всех треков
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.playMp3Folder(4);                                                            // Включить воспроизведение указанного трека из папки MP3: SD:/MP3/0004.mp3; (Номер трека - от 0 до 65535)
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.advertise(3);                                                                // Включить воспроизведение указанного трека из папки ADVERT: SD:/ADVERT/0003.mp3; (Номер трека - от 0 до 65535)
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.stopAdvertise();                                                             // Выключить воспроизведение трека в режиме ADVERTISE
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.playLargeFolder(2, 999);                                                     // Включить воспроизведение указанного трека из указанной папки: SD:/02/004.mp3 (Номер папки - от 1 до 10, Номер трека - от 1 до 1000)
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.loopFolder(5);                                                               // Включить неперывное воспроизведение указанной (5) папки
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.randomAll();                                                                 // Включить случайное воспроизведение всех треков
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.enableLoop();                                                                // Включить неперывное воспроизведение треков
  delay(3000);                                                                            // Задержка в 3 секунды
  myDFPlayer.disableLoop();                                                               // Выключить неперывное воспроизведение треков
  delay(3000);                                                                            // Задержка в 3 секунды

  Serial.println(myDFPlayer.readState());                                                 // Выводим текст: "Состояние проигрывания файла" (512 - СТОП, 513 - ВОСПРОИЗВЕДЕНИЕ, 514 - ПАУЗА)
  Serial.println(myDFPlayer.readVolume());                                                // Выводим текст: "Значение установленной громкости"
  Serial.println(myDFPlayer.readEQ());                                                    // Выводим текст: "Тип установленного эквалайзера"
  Serial.println(myDFPlayer.readFileCounts());                                            // Выводим текст: "Количество файлов на СД-карте"
  Serial.println(myDFPlayer.readCurrentFileNumber());                                     // Выводим текст: "Номер проигрываемого трека"
  Serial.println(myDFPlayer.readFileCountsInFolder(3));                                   // Выводим текст: "Количество файлов в указанной (3) папке"
}

void loop() {
  if (millis() - timer > 3000) {                                                          // Раз в 3 секнуды выполняем:
    timer = millis();                                                                     // Обнуление счётчика
    myDFPlayer.next();                                                                    // Переключение трека на следующий
  }
  if (myDFPlayer.available()) {                                                           // Если плеер на связи, то
    printDetail(myDFPlayer.readType(), myDFPlayer.read());                                // Выводим подробный текст с описанием ошибок и текущего состояния
  }
}

void printDetail(uint8_t type, int value) {                                               // функция опроса плеера на предмет ошибок и текущего состояния
  switch (type) {                                                                         // в зависимости от полученного значения переменной type выводим:
    case TimeOut:              Serial.println(F("Time Out!"));                  break;    // Выводим текст: "Время ожидания истекло"
    case WrongStack:           Serial.println(F("Stack Wrong!"));               break;    // Выводим текст: "Неверный стек"
    case DFPlayerCardInserted: Serial.println(F("Card Inserted!"));             break;    // Выводим текст: "Карта не читается"
    case DFPlayerCardRemoved:  Serial.println(F("Card Removed!"));              break;    // Выводим текст: "Карта не установлена"
    case DFPlayerCardOnline:   Serial.println(F("Card Online!"));               break;    // Выводим текст: "Карта установлена"
    case DFPlayerUSBInserted:  Serial.println("USB Inserted!");                 break;    // Выводим текст: "USB установлено"
    case DFPlayerUSBRemoved:   Serial.println("USB Removed!");                  break;    // Выводим текст: "USB отключено"
    case DFPlayerPlayFinished: Serial.print(F("Number:"));                                // Выводим текст: "Номер трека:"
                               Serial.print(value);                                       // Выводим значение value - номер трека
                               Serial.println(F(" Play Finished!"));            break;    // Выводим текст: "закончился"
    case DFPlayerError:        Serial.print(F("DFPlayerError:"));                         // Выводим текст: "Список ошибок"
      switch (value) {                                                                    //
        case Busy:             Serial.println(F("Card not found"));          break;       // Выводим текст: "Карта не найдена"
        case Sleeping:         Serial.println(F("Sleeping"));                break;       // Выводим текст: "Режим сна"
        case SerialWrongStack: Serial.println(F("Get Wrong Stack"));         break;       // Выводим текст: "Получен неверный стек"
        case CheckSumNotMatch: Serial.println(F("Check Sum Not Match"));     break;       // Выводим текст: "Неправильная контрольная сумма"
        case FileIndexOut:     Serial.println(F("File Index Out of Bound")); break;       // Выводим текст: "Номер трека превышает допустимый диапазон значений"
        case FileMismatch:     Serial.println(F("Cannot Find File"));        break;       // Выводим текст: "Не найден файл"
        case Advertise:        Serial.println(F("In Advertise"));            break;       // Выводим текст: "В режиме рекламного воспроизведения"
        default:                                                             break;       //
      }                                                                         break;    //
    default:                                                                    break;    //
  }
}

Описание функций библиотеки:

Подключение библиотеки:

#include <SoftwareSerial.h>              // Подключаем библиотеку для работы с последовательным интерфейсом
#include <DFRobotDFPlayerMini.h>         // Подключаем библиотеку для работы с плеером
#define RX 8                             // Определяем вывод RX (TX на плеере) программного последовательного порта
#define TX 9                             // Определяем вывод TX (RX на плеере) программного последовательного порта
SoftwareSerial mySoftwareSerial(RX, TX); // создаём объект mySoftwareSerial и указываем выводы, к которым подключен плеер (RX, TX)
DFRobotDFPlayerMini myDFPlayer;          // создаём объект myDFPlayer для работы с плеером

Функция begin();

• Назначение: инициирование работы плеера;
• Синтаксис: begin();
• Параметры: Нет;
• Возвращаемые значения: Нет;
• Примечание:
  • Функцию необходимо вызвать до обращения к любым другим функциям библиотеки;
  • Функцию достаточно вызвать один раз в коде setup;
  • Функцию можно использовать для определения наличия плеера;
• Пример:

myDFPlayer.begin(mySoftwareSerial); // инициализируем работу плеера

Функция available();

• Назначение: проверка наличия связи с плеером;
• Синтаксис: available();
• Параметры: нет
• Возвращаемые значения:
• true - если есть связь / false - если связи нет;
• Примечание: нет;
• Пример:

myDFPlayer.available(); // Запрос на наличие связи с плеером

Функция setTimeOut();

• Назначение: установка времени отклика плеера;
• Синтаксис: setTimeOut(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - время отклика в мс;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.setTimeOut(500); // Устанавливаем время отклика плеера равным 500мс

Функция volume();

• Назначение: установка уровня громкости;
• Синтаксис: volume(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - значение уровня громкости (от 0 до 30);
• Возвращаемые значения: нет;
• Примечание:
• Пример:

myDFPlayer.volume(10); // Устанавливаем громкость равной 10 (от 0 до 30)

Функция volumeUp;

• Назначение: увеличение уровня громкости на 1 значение;
• Синтаксис: volumeUp();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.volumeUp(); // Увеличить громкость на 1

Функция volumeDown();

• Назначение: уменьшение уровня громкости на 1 значение;
• Синтаксис: volumeDown();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.volumeDown(); // Уменьшить громкость на 1

Функция EQ();

• Назначение: выбор одного из 6 предустановленных эквалайзеров;
• Синтаксис: EQ(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - один из 6 типов предустановленных настроек эквалайзера:
    • DFPLAYER_EQ_NORMAL;
    • DFPLAYER_EQ_POP;
    • DFPLAYER_EQ_ROCK;
    • DFPLAYER_EQ_JAZZ;
    • DFPLAYER_EQ_CLASSIC;
    • DFPLAYER_EQ_BASS;
• Возвращаемые значения: нет;
• Примечание:
• Пример:

myDFPlayer.EQ(DFPLAYER_EQ_NORMAL); // Устанавливаем эквалайзер с настройками NORMAL

Функция outputDevice();

• Назначение: указываем тип устройства, с которого будут воспроизводиться файлы;
• Синтаксис: outputDevice(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - один из 5 источников:
    • DFPLAYER_DEVICE_U_DISK - подключен USB-диск;
    • DFPLAYER_DEVICE_SD - подключена SD-карта;
    • DFPLAYER_DEVICE_AUX - модуль используется как внешняя звуковая карта;
    • DFPLAYER_DEVICE_SLEEP - модуль в режиме сна;
    • DFPLAYER_DEVICE_FLASH - подключена USB-FLASH карта;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.outputDevice(DFPLAYER_DEVICE_SD); // Устанавливаем источником SD-карту

Функция sleep();

• Назначение: перевод плеера в режим сна;
• Синтаксис: sleep();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.sleep(); // Установить режим сна

Функция reset();

• Назначение: сброс всех настроек;
• Синтаксис: reset();
• Параметры: нет
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.reset(); // Сбросить все настройки

Функция enableDAC;

• Назначение: включение ЦАП;
• Синтаксис: enableDAC();
• Параметры: нет
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.enableDAC(); // Включить АЦП

Функция disableDAC;

• Назначение: отключение ЦАП;
• Синтаксис: disableDAC();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.disableDAC(); // Выключить АЦП

Функция outputSetting();

• Назначение: настройка усиления выходного сигнала;
• Синтаксис: outputSetting(ПАРАМЕТР_1, ПАРАМЕТР_2);
• Параметры:
  • ПАРАМЕТР_1 - включить/выключить усиление выходного сигнала (true / false);
  • ПАРАМЕТР_2 - коэффициент усиления звука (от 0 до 31);
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.outputSetting(true, 15); // Включить усиление с коэффициентом усиления 15

Функция next();

• Назначение: смена трека на следующий;
• Синтаксис: next();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.next(); // Включить воспроизведение следующего трека

Функция previous();

• Назначение: смена трека на предыдущий;
• Синтаксис: previous();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.previous(); // Включить воспроизведение предыдущего трека

Функция play();

• Назначение: включить воспроизведение первого или указанного трека
• Синтаксис: play(ПАРАМЕТР);
• Параметры:
  • Если ПАРАМЕТР указан - начать воспроизведение указанного трека в первой папке;
  • Если ПАРАМЕТР не указан - начать воспроизведение первого трека в первой папке;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.play(1); // Включить воспроизведение указанного (1) трека

Функция loop();

• Назначение: включить непрерывное воспроизведение указанного трека;
• Синтаксис: loop(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - номер трека, который следует включать непрерывно;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.loop(1); // Включить непрерывное воспроизведение указанного (1) трека

Функция pause();

• Назначение: поставить трек, который воспроизводится, на паузу;
• Синтаксис: pause();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.pause(); // Поставить воспроизведение на паузу

Функция start();

• Назначение: продолжить воспроизводить трек, если до этого он был поставлен на паузу;
• Синтаксис: start();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.start(); // Продолжить воспроизведение трека (после паузы)

Функция playFolder();

• Назначение: играть указанный трек в указанной папке;
• Синтаксис: playFolder(ПАРАМЕТР_1, ПАРАМЕТР_2);
• Параметры:
  • ПАРАМЕТР_1 - номер папки (от 1 до 99);
  • ПАРАМЕТР_2 - номер трека (от 1 до 255);
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.playFolder(15, 4); // Включить воспроизведение указанного трека из указанной папки

Функция enableLoopAll;

• Назначение: включить непрерывное воспроизведение всех треков;
• Синтаксис: enableLoopAll();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.enableLoopAll(); // Включить непрерывное воспроизведение всех треков

Функция disableLoopAll();

• Назначение: выключить непрерывное воспроизведение всех треков;
• Синтаксис: disableLoopAll();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.disableLoopAll(); // Выключить непрерывное воспроизведение всех треков

Функция playMp3Folder();

• Назначение: начать воспроизведение указанного трека в папке "MP3";
• Синтаксис: playMp3Folder(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - номер трека в папке "MP3" (от 0 до 65535);
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.playMp3Folder(4); // Включить воспроизведение указанного трека из папки MP3

Функция advertise();

• Назначение: включить воспроизведение указанного трека в режиме "ADVERTISE" (реклама)
• Синтаксис: advertise(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - номер трека в папке "ADVERT";
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.advertise(3); // Включить воспроизведение указанного трека из папки ADVERT

Функция stopAdvertise();

• Назначение: прекратить воспроизведение треков в режиме "ADVERTISE" (реклама)
• Синтаксис: stopAdvertise();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.stopAdvertise(); // Выключить воспроизведение трека в режиме ADVERTISE

Функция playLargeFolder();

• Назначение: начать воспроизведение указанного трека из указанной папки с бОльшим, чем обычно, количеством треков;
• Синтаксис: playLargeFolder(ПАРАМЕТР_1, ПАРАМЕТР_2);
• Параметры:
  • ПАРАМЕТР_1 - номер папки (от 1 до 10);
  • ПАРАМЕТР_2 - номер трека (от 1 до 999);
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.playLargeFolder(2, 999); // Включить воспроизведение указанного трека из указанной папки

Функция loopFolder();

• Назначение: включить непрерывное воспроизведение всех файлов в указанной папке;
• Синтаксис: loopFolder(ПАРАМЕТР);
• Параметры:
  • ПАРАМЕТР - номер папки (от 1 до 99);
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.loopFolder(5); // Включить непрерывное воспроизведение указанной (5) папки

Функция randomAll();

• Назначение: перемешать порядок воспроизведения всех треков;
• Синтаксис: randomAll();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.randomAll(); // Включить случайное воспроизведение всех треков

Функция enableLoop();

• Назначение: включить непрерывное воспроизведение треков;
• Синтаксис: enableLoop();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.enableLoop(); // Включить непрерывное воспроизведение треков

Функция disableLoop();

• Назначение: выключить непрерывное воспроизведение треков;
• Синтаксис: disableLoop();
• Параметры: нет;
• Возвращаемые значения: нет;
• Примечание: нет;
• Пример:

myDFPlayer.disableLoop(); // Выключить непрерывное воспроизведение треков

Функция readState();

• Назначение: запрос состояния плеера
• Синтаксис: readState();
• Параметры: нет;
• Возвращаемые значения:
  • 512 - воспроизведение остановлено;
  • 513 - воспроизведение выполняется;
  • 514 - воспроизведение стоит на паузе;
• Примечание: нет;
• Пример:

myDFPlayer.readState(); // Состояние проигрывания файла

Функция readVolume();

• Назначение: запрос уровня громкости;
• Синтаксис: readVolume();
• Параметры: нет;
• Возвращаемые значения:
  • Значение уровня громкости (от 0 до 30)
• Примечание:
• Пример:

myDFPlayer.readVolume(); // Значение установленной громкости

Функция readEQ();

• Назначение: запрос номера установленного эквалайзера;
• Синтаксис: readEQ();
• Параметры: нет;
• Возвращаемые значения:
  • Значение от 0 до 5, соответствующее следующему списку:
    • 0 - DFPLAYER_EQ_NORMAL;
    • 1 - DFPLAYER_EQ_POP;
    • 2 - DFPLAYER_EQ_ROCK;
    • 3 - DFPLAYER_EQ_JAZZ;
    • 4 - DFPLAYER_EQ_CLASSIC;
    • 5 - DFPLAYER_EQ_BASS;
• Примечание: нет;
• Пример:

myDFPlayer.readEQ(); // Тип установленного эквалайзера

Функция readFileCounts();

• Назначение: запрос общего количества файлов во всех папках;
• Синтаксис: readFileCounts();
• Параметры: нет;
• Возвращаемые значения:
  • Общее количество файлов;
• Примечание:
• Пример:

myDFPlayer.readFileCounts(); // Количество файлов на SD-карте

Функция readCurrentFileNumber();

• Назначение: запрос номера трека, который воспроизводится;
• Синтаксис: readCurrentFileNumber();
• Параметры: нет;
• Возвращаемые значения:
  • Номер трека;
• Примечание: нет;
• Пример:

myDFPlayer.readCurrentFileNumber(); // Номер проигрываемого трека

Функция readFileCountsInFolder();

• Назначение: запрос количества треков в указанной папке;
• Синтаксис: readFileCountsInFolder();
• Параметры: номер папки;
• Возвращаемые значения:
  • Число файлов в указанной папке;
• Примечание:
• Пример:

myDFPlayer.readFileCountsInFolder(3); // Количество файлов в указанной (3) папке

Функция readFolderCounts();

• Назначение: запрос общего количества папок;
• Синтаксис: readFolderCounts();
• Параметры: нет;
• Возвращаемые значения:
  • Общее количество папок;
• Примечание:
• Пример:

myDFPlayer.readFolderCounts(); //

Функция readType();

• Назначение: запрос кода ошибки/состояния работы плеера;
• Синтаксис: readType();
• Параметры: нет;
• Возвращаемые значения:
  • Одно из следующих значений:
    • TimeOut - время ожидания ответа истекло;
    • WrongStack - не верный стек;
    • DFPlayerCardInserted - карта установлена;
    • DFPlayerCardRemoved - карта изъята;
    • DFPlayerCardOnline - карта на связи;
    • DFPlayerUSBInserted - USB установлено
    • DFPlayerUSBRemoved - USB изъято;
    • DFPlayerPlayFinished - проигрывание файла завершено;
      • в связке с функцией read() можно так же вернуть номер трека;
    • DFPlayerError - наличие ошибки
      • в связке с функцией read() можно так же получить дополнительный параметр:
        • Busy - карта не найдена;
        • Sleeping - плеер в режиме сна;
        • SerialWrongStack - ошибка стека;
        • CheckSumNotMatch - ошибка контрольной суммы;
        • FileIndexOut - номер трека превысил допустимый диапазон;
        • FileMismatch - файл не найден;
        • Advertise - плеер в режиме "ADVERTISE" (реклама);
• Примечание:
  • Функция используется в связке с функцией read() для получения дополнительных параметров данных;
• Пример:

myDFPlayer.readType(); // запрос кода ошибки/состояния работы плеера

Функция read();

• Назначение: запрос параметра кода ошибки/состояния плеера;
• Синтаксис: read();
• Параметры: нет;
• Возвращаемые значения:
  • Параметр кода ошибки/состояния плеера.
• Примечание:
• функция используется в связке с функцией readType() для получения дополнительных параметров данных;
• Пример:

myDFPlayer.read(); // запрос параметра кода ошибки/состояния работы плеера;

Функция waitAvailable();

• Назначение: ожидание ответа от плеера;
• Синтаксис: waitAvailable(ПАРАМЕТР);
• Параметры:
  • Если ПАРАМЕТР установлен - время в мс, в течении которого ожидается ответ;
  • Если ПАРАМЕТР не установлен - ожидание ответа равно 0мс;
• Возвращаемые значения: нет;
• Примечание:
  • Необязательная функция, которую можно использовать для дополнительной проверки связи с плеером;
• Пример:

myDFPlayer.waitAvailable(); // запрос связи с плеером;

Применение:

• звуковое сопровождение проектов, озвучание эффектов;
• режим воспроизведения голосовых сообщений, построение системы охраны и оповещения;

Ссылки:

• Библиотека DFPlayerMini;
• DataSheet;
• Wiki - Установка библиотек в Arduino IDE;
• Trema-модуль MP3-плеер;
