Расширитель выводов, FLASH-I2C (Trema-модуль)

Общие сведения:

Trema модуль - Расширитель выводов, I2C-flash - является устройством ввода/вывода с подключением по шине I2С. У модуля имеются 8 выводов, каждый из которых может работать в качестве: цифрового входа, цифрового выхода, или аналогового входа. Первые 4 вывода (с номерами 0 - 3) могут работать в качестве выходов с ШИМ, они же позволяют управлять сервоприводами.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль можно использовать в любых проектах где требуется большое число выводов, как цифровых, так и аналоговых.

Видео:

Спецификация:

  • Напряжение питания: 3,3 или 5 В (постоянного тока)
  • Потребляемый ток: до 6 мА.
  • Напряжение логических уровней: 3,3 В (все выводы толерантны к 5 В).
  • Напряжение аналоговых уровней: до 3,3 В (все выводы толерантны к 5 В).
  • Разрешение АЦП: 12 бит (значение от 0 до 4095).
  • Разрешение ШИМ: 12 бит (значение от 0 до 4095).
  • Частота ШИМ: 1 - 12'000 Гц (по умолчанию 490 Гц).
  • Количество цифровых выводов: 8 (работают как на вход, так и на выход).
  • Количество аналоговых входов: 8 (АЦП).
  • Количество выходов с поддержкой ШИМ: 4 (выводы № 0 - 3).
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
  • Рабочая температура: от -40 до +65 °C.
  • Габариты: 30 x 30 мм.
  • Вес: 7 г.

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Перед подключением модуля ознакомьтесь с разделом "Смена адреса модуля на шине I2C" в данной статье.

Модуль подключается по шине I2C, все выводы которой (GND, Vcc, SDA, SCL) размещены на одной колодке модуля.

  • SCL - вход/выход линии тактирования шины I2C.
  • SDA - вход/выход линии данных шины I2C.
  • Vcc - вход питания 3,3 или 5 В.
  • GND - общий вывод питания.

Trema модуль - Расширитель выводов, I2C-flash подключается к аппаратной или программной шине I2C Arduino.

В комплекте имеется кабель для быстрого и удобного подключения модуля к колодке I2C на Trema Shield. Если на шине I2C уже имеется другое устройство, то для подключения модуля, предлагаем воспользоваться I2C Hub.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

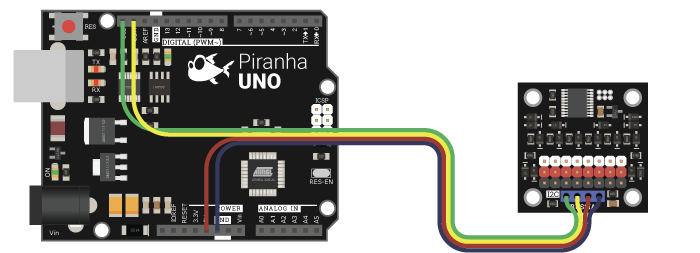

Способ - 1: Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

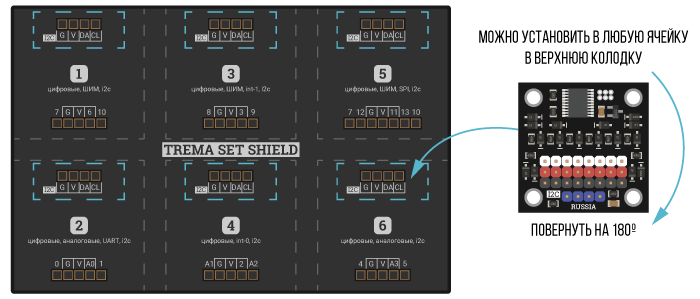

Способ - 2: Используя Trema Set Shield

Модуль можно подключить к любому из I2C входов Trema Set Shield.

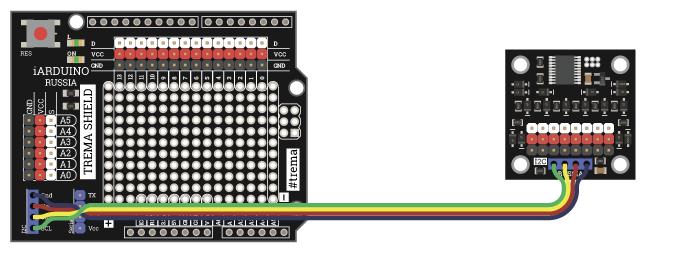

Способ - 3: Используя проводной шлейф и Shield

Используя 4-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Способ - 4: Подключение к программной шине I2C

При использовании программной шины I2C, модуль можно подключить к любым выводам Arduino, но потребуется дополнительно установить библиотеку iarduino_I2C_Software.h, для создания программной шины I2C, указав номера выбранных вами выводов. О том как это сделать читайте ниже в разделе «Подключение библиотеки», а так же на странице Wiki - Расширенные возможности библиотек iarduino для шины I2C.

Питание:

Входное напряжение питания модуля 3,3В или 5В постоянного тока (поддерживаются оба напряжения питания), подаётся на выводы Vcc и GND.

Подробнее о модуле:

Модуль построен на базе микроконтроллера STM32F030F4 и снабжен собственным стабилизатором напряжения. У модуля имеются 8 выводов GPIO размещённых на белой колодке. Каждый вывод пронумерован с обеих сторон платы. Рядом с выводами GPIO есть два вывода питания (Vcc - красная колодка и GND - чёрная колодка). Все выводы GPIO могут работать как цифровые входы/выходы, так и в качестве аналоговых входов, а выводы 0-3 поддерживают вывод сигналов ШИМ на аппаратном уровне. На каждом выводе GPIO установлена схема защиты микроконтроллера от напряжений выше 3,3 В.

Модуль позволяет:

  • Менять свой адрес на шине I2C.
  • Считывать или задавать логические уровни на любом выводе GPIO.
  • Считывать аналоговый уровень (12 бит АЦП) с любого вывода GPIO.
  • Задавать сигнал ШИМ с указанным коэффициентом заполнения (12 бит) на первых 4 выводах.
  • Задавать частоту ШИМ от 1 до 12'000 Гц (по умолчанию 490 Гц).
  • Внутрисхемно подключать подтягивающие или прижимающие резисторы для каждого вывода.
  • Выбирать внутреннюю схему работы выхода (двухтактная / с общим стоком).
  • Управлять сервоприводами подключёнными к выводам GPIO 0 - 3.

    Специально для работы с Trema модулем - Расширитель выводов, I2C-flash, нами разработана библиотека iarduino_I2C_Expander которая позволяет реализовать все функции модуля.

    Подробнее про установку библиотеки читайте в нашей инструкции.

    Смена адреса модуля на шине I2C:

    По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

    Если вы планируете подключать более 1 модуля на шину I2C, необходимо изменить  адреса модулей таким образом, чтобы каждый из них был уникальным.
    Более подробно о том, как изменить адрес, а также о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

    В первой строке скетча необходимо записать в переменную newAddress адрес, который будет присвоен модулю.  После этого подключите модуль к контроллеру и загрузите скетч. Адрес может быть от 0х07 до 0х7F.

    uint8_t newAddress = 0x09;                                          //   Назначаемый модулю адрес (0x07 < адрес < 0x7F).
                                                                        //
    #include <Wire.h>                                                   //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.
    #include <iarduino_I2C_Expander.h>                                  //   Подключаем библиотеку для работы с модулем
    iarduino_I2C_Expander gpio;                                         //   Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander.
                                                                        //   Если при объявлении объекта указать адрес, например, gpio(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
    void setup(){                                                       //
        Serial.begin(9600);                                             //
        if( gpio.begin(&Wire) ){                                        //   Инициируем работу с расширителем выводов, указав ссылку на объект для работы с шиной I2C на которой находится расширитель (по умолчанию &Wire).
            Serial.print("На шине I2C найден модуль с адресом 0x");     //
            Serial.print( gpio.getAddress(), HEX );                     //   Выводим текущий адрес модуля.
            Serial.print(" который является расширителем выводов\r\n"); //
            if( gpio.changeAddress(newAddress) ){                       //   Меняем адрес модуля на newAddress.
                Serial.print("Адрес модуля изменён на 0x");             //
                Serial.println( gpio.getAddress(), HEX );               //   Выводим текущий адрес модуля.
            }else{                                                      //
                Serial.println("Адрес модуля изменить не удалось!");    //
            }                                                           //
        }else{                                                          //
            Serial.println("Расширитель выводов не найден!");           //
        }                                                               //
    }                                                                   //
                                                                        //
    void loop(){}                                                       //

    Данный пример использует библиотеку iarduino_I2C_Expander, которая работает только с модулями расширителей выводов, а значит позволяет менять только их адреса.

    Смена и сортировка адресов на шине I2C:

    Изменить адрес любого I2C модуля серии «Flash» можно аппаратно, используя установщик адресов FLASH-I2C. Это модуль подключаемый к шине I2C, на плате которого размещён дисплей и кнопки управления, при помощи которых можно узнать количество любых устройств на шине I2C, и менять адреса модулей Flash-I2C не отключая их от шины, что значительно сократит время сборки ваших проектов. Модуль оснащён разъемом USB через который можно запитать как сам модуль, так и шину I2C, или можно запитать шину I2C без использования разъема USB на плате модуля. Установщик адресов пригодиться в проектах с большим количеством модулей Flash-I2C.

    Изменить адрес любого I2C модуля серии «Flash» можно программно, о том как это сделать рассказано в статье Wiki - Программная установка адресов модулей FLASH-I2C. В этой статье рассмотрены примеры с использованием библиотеки iarduino_I2C_Address, которая позволяет получать адреса любых устройств на шине I2C, менять адреса модулей Flash-I2C не отключая их от шины, получать название, номер модели, версию прошивки модулей Flash-I2C, а главное - автоматически сортировать адреса модулей Flash-I2C даже если на шине есть устройства с одинаковыми адресами.

    Примеры:

    В данном разделе раскрыты примеры работы модуля по шине I2C с использованием библиотеки iarduino_I2C_Expander. Сама библиотека содержит больше примеров, доступных из меню Arduino IDE: Файл / Примеры / iarduino_I2C_Expander.

    Работа с логическими уровнями:

    #include <Wire.h>                                                   //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.
    #include <iarduino_I2C_Expander.h>                                  //   Подключаем библиотеку для работы с расширителем выводов.
    iarduino_I2C_Expander gpio(0x09);                                   //   Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
                                                                        //   Если объявить объект без указания адреса (iarduino_I2C_Expander gpio;), то адрес будет найден автоматически.
    void setup(){                                                       //
        gpio.begin(&Wire);                                              //   Инициируем работу с расширителем выводов, указав ссылку на объект для работы с шиной I2C на которой находится расширитель (по умолчанию &Wire).
        gpio.pinMode(0, INPUT,  DIGITAL);                               //   Конфигурируем вывод 0 на работу в качестве цифрового входа.
    //  gpio.pinPull(0, PULL_UP);                                       //   Подтягиваем вход 0 до уровня VCC через внутренний резистор (для работы с кнопкой).
    //  gpio.pinPull(0, PULL_DOWN);                                     //   Прижимаем   вход 0 к  уровню GND через внутренний резистор (для работы с кнопкой).
        gpio.pinMode(1, OUTPUT, DIGITAL);                               //   Конфигурируем вывод 1 на работу в качестве цифрового выхода.
    }                                                                   //
                                                                        //
    void loop(){                                                        //
        bool level;                                                     //   Объявляем переменную «level».
        level = gpio.digitalRead(0);                                    //   Читаем логический уровень с вывода №0 в переменную «level».
        gpio.digitalWrite(1, level);                                    //   Устанавливаем на выводе №1 уровень равный значению «level».
    }                                                                   //


    Данный пример устанавливает на 1 выводе логический уровень равный логическому уровню поступившему на вывод 0. Если логический уровень на выводе 0 создаётся кнопкой, то этот вывод можно подтянуть до уровня Vcc или прижать к уровню GND, в зависимости от схемы подключения кнопки.

    Работа с аналоговыми уровнями:

    #include <Wire.h>                                                   //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.
    #include <iarduino_I2C_Expander.h>                                  //   Подключаем библиотеку для работы с расширителем выводов.
    iarduino_I2C_Expander gpio(0x09);                                   //   Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
                                                                        //   Если объявить объект без указания адреса (iarduino_I2C_Expander gpio;), то адрес будет найден автоматически.
    void setup(){                                                       //
        gpio.begin(&Wire);                                              //   Инициируем работу с расширителем выводов, указав ссылку на объект для работы с шиной I2C на которой находится расширитель (по умолчанию &Wire).
        gpio.pinMode(0, INPUT,  ANALOG);                                //   Конфигурируем вывод 0 на работу в качестве аналогового входа.
        gpio.pinMode(1, OUTPUT, ANALOG);                                //   Конфигурируем вывод 1 на работу в качестве аналогового выхода.
    }                                                                   //
                                                                        //
    void loop(){                                                        //
        uint16_t level;                                                 //   Объявляем переменную «level».
        level = gpio.analogRead(0);                                     //   Читаем аналоговый уровень с вывода №0 в переменную «level».
        gpio.analogWrite(1, level);                                     //   Устанавливаем на выводе №1 уровень равный значению «level».
    }                                                                   //


    Данный пример устанавливает на 1 выводе сигнал ШИМ, уровень которого прямо пропорционален напряжению подведённому к выводу 0. Удобство данного примера заключается в том, что диапазон считанных аналоговых уровней (0-4095) совпадает с диапазоном устанавливаемых значений ШИМ (0-4095).

    Чтение логического уровня с аналогового входа:

    #include <Wire.h>                                                   //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.
    #include <iarduino_I2C_Expander.h>                                  //   Подключаем библиотеку для работы с расширителем выводов.
    iarduino_I2C_Expander gpio(0x09);                                   //   Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
                                                                        //   Если объявить объект без указания адреса (iarduino_I2C_Expander gpio;), то адрес будет найден автоматически.
    void setup(){                                                       //
        gpio.begin(&Wire);                                              //   Инициируем работу с расширителем выводов, указав ссылку на объект для работы с шиной I2C на которой находится расширитель (по умолчанию &Wire).
        gpio.pinMode(0, INPUT,  ANALOG );                               //   Конфигурируем вывод 0 на работу в качестве аналогового входа.
        gpio.pinMode(1, OUTPUT, DIGITAL);                               //   Конфигурируем вывод 1 на работу в качестве цифрового выхода.
        gpio.levelWrite(512);                                           //   Указываем аналоговый уровень разделяющий уровень логического 0 от 1.
        gpio.levelHyst (12);                                            //   Указываем гистерезис аналогового уровня в ±12.
    }                                                                   //
                                                                        //
    void loop(){                                                        //
        bool level;                                                     //   Объявляем переменную «level».
        level = gpio.levelRead(0);                                      //   Читаем логический уровень с аналогового вывода №0 в переменную «level».
        gpio.digitalWrite(1, level);                                    //   Устанавливаем на выводе №1 уровень равный значению «level».
    }                                                                   //


    Данный пример преобразует аналоговый уровень со входа 0 в логический уровень на выходе 1. Главной особенностью данного примера является то, что в коде setup() задаётся граница по которой модуль определяет разницу между уровнями логической 1 и логического 0 на аналоговом входе (все аналоговые значения выше 512+12 будут расценены как логическая 1, все значения ниже 512-12 будут расценены как 0, а значения 512-12...512+12 вернут предыдущий логический уровень). Таким образом модуль способен считывать данные со схем, логические уровни которых ниже 3,3 В.

    Управление сервоприводами:

    #include <Wire.h>                                                   //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.
    #include <iarduino_I2C_Expander.h>                                  //   Подключаем библиотеку для работы с расширителем выводов.
    iarduino_I2C_Expander gpio(0x09);                                   //   Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
                                                                        //   Если объявить объект без указания адреса (iarduino_I2C_Expander gpio;), то адрес будет найден автоматически.
    void setup(){                                                       //
        gpio.begin(&Wire);                                              //   Инициируем работу с расширителем выводов, указав ссылку на объект для работы с шиной I2C на которой находится расширитель (по умолчанию &Wire).
        gpio.pinMode(0, OUTPUT, SERVO);                                 //   Конфигурируем вывод 0 на работу в качестве выхода для сервопривода.
        gpio.pinMode(1, OUTPUT, SERVO);                                 //   Конфигурируем вывод 1 на работу в качестве выхода для сервопривода.
    //  gpio.servoAttach(0, 500, 2500, 0, 180);                         //   Определяем параметры сервопривода: вывод 0, длительность импульсов от 500 до 2500 мс, угол поворота от 0 до 180°.
    //  gpio.servoAttach(1, 513, 2430, 0, 180);                         //   Определяем параметры сервопривода: вывод 1, длительность импульсов от 513 до 2430 мс, угол поворота от 0 до 180°.
    }                                                                   //
                                                                        //
    void loop(){                                                        //
        gpio.servoWrite(0, 170); gpio.servoWrite(1, 100); delay(500);   //   Поворачиваем сервопривод подключённый к выводу 0 в угол 170°, а подключённый к выводу 1 в угол 100° и ждём пол секунды.
        gpio.servoWrite(0,  10); gpio.servoWrite(1,  10); delay(500);   //   Поворачиваем оба сервопривода (на выводах 0 и 1) в угол 10° и ждём пол секунды.
    }                                                                   //


    Данный пример поворачивает один сервопривод на угол 170°, а второй на угол 100°, ждёт пол секунды и возвращает оба сервопривода в угол 0°, через пол секунды всё повторяется. Если Ваш сервопривод имеет угол поворота не 180°, а 60°, 90°, 270°, 360° и т.д., или он не точно поворачивается, или Вы желаете ограничить угол его поворота, то Вы можете настроить его параметры, указав крайние углы поворота и длительность импульсов ШИМ для них при помощи функции servoAttach().

    Описание функций библиотеки:

    В данном разделе описаны функции библиотеки iarduino_I2C_Expander для работы с Trema модулем - Расширитель выводов, I2C-flash.

    Библиотека iarduino_I2C_Expander может использовать как аппаратную, так и программную реализацию шины I2C. О том как выбрать тип шины I2C рассказано ниже в разделе «Подключение библиотеки», а так же на странице Wiki - расширенные возможности библиотек iarduino для шины I2C.

    Подключение библиотеки:

    • Если используется аппаратная шина I2C:
    #include <Wire.h>                  // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.h
    #include <iarduino_I2C_Expander.h> // Подключаем библиотеку для работы с модулем.
                                       //
    iarduino_I2C_Expander gpio(0x09);  // Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
    // iarduino_I2C_Expander gpio;     // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                       // Если адрес не указан, то на шине должен находиться только один модуль.
    void setup(){                      //
         ...                           //
         gpio.begin(&Wire);            // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
         ...                           // Доступны объекты: &Wire, &Wire1, &Wire2...
    }                                  //

    • Если используется программная шина I2C:
    #include <iarduino_I2C_Software.h> // Подключаем библиотеку для работы с программной шиной I2C, до подключения библиотеки iarduino_I2C_Expander.h
    SoftTwoWire sWire(3,4);            // Создаём объект программной шины I2C указав выводы которым будет назначена роль линий: SDA, SCL.
                                       //
    #include <iarduino_I2C_Expander.h> // Подключаем библиотеку для работы с модулем.
    iarduino_I2C_Expander gpio(0x09);  // Создаём объект gpio для работы с функциями и методами библиотеки iarduino_I2C_Expander, указывая адрес модуля на шине I2C.
    // iarduino_I2C_Expander gpio;     // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                       // Если адрес не указан, то на шине должен находиться только один модуль.
    void setup(){                      //
         ...                           //
         gpio.begin(&sWire);           // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
         ...                           //
    }                                  //
    • В обоих примерах сначала подключается библиотека для работы с шиной I2C. Для аппаратной шины библиотека Wire.h (предустановлена в Arduino IDE), а для программной шины библиотека iarduino_I2C_Software.h, с созданием объекта которому указываются выбранные вами выводы шины, в примере выводы (3-SDA, 4-SCL).
    • Далее подключается библиотека и создаётся объект для работы с модулем.
    • В коде Setup(), при инициализации работы с модулем указывается ссылка на объект работы с выбранной шиной I2C begin(&ШИНА). Остальные строки кода одинаковы для любой шины I2C.

    Функция begin();

    • Назначение: Инициализация работы с модулем.
    • Синтаксис: begin();
    • Параметры:
      • &ШИНА - Ссылка на объект для работы с шиной I2C на которой находится модуль.
        • Для аппаратной шины: &Wire, &Wire1, &Wire2..., если подключена библиотека Wire.h
        • Для программной шины: ссылка на объект библиотеки iarduino_I2C_Software.h.
        • Параметр является не обязательным, по умолчанию используется ссылка &Wire.
    • Возвращаемое значение: bool - результат инициализации (true или false).
    • Примечание: По результату инициализации можно определить наличие модуля на шине.
    • Пример:
    if( gpio.begin() ){ Serial.print( "Модуль найден и инициирован!" ); }
    else              { Serial.print( "Модуль не найден на шине I2C" ); }

    Функция reset();

    • Назначение: Перезагрузка модуля.
    • Синтаксис: reset();
    • Параметры: Нет.
    • Возвращаемое значение: bool - результат перезагрузки (true или false).
    • Пример:
    if( gpio.reset() ){ Serial.print( "Модуль    перезагружен" ); }
    else              { Serial.print( "Модуль не перезагружен" ); }

    Функция changeAddress();

    • Назначение: Смена адреса модуля на шине I2C.
    • Синтаксис: changeAddress( АДРЕС );
    • Параметры:
      • uint8_t АДРЕС - новый адрес модуля на шине I2C (целое число от 0x08 до 0x7E)
    • Возвращаемое значение: bool - результат смены адреса (true или false).
    • Примечание: Текущий адрес модуля можно узнать функцией getAddress().
    • Пример:
    if( gpio.changeAddress(0x12) ){ Serial.print( "Адрес модуля изменён на 0x12" ); }
    else                          { Serial.print( "Не удалось изменить адрес"    ); }

    Функция getAddress();

    • Назначение: Запрос текущего адреса модуля на шине I2C.
    • Синтаксис: getAddress();
    • Параметры: Нет.
    • Возвращаемое значение: uint8_t АДРЕС - текущий адрес модуля на шине I2C (от 0x08 до 0x7E)
    • Примечание: Функция может понадобиться если адрес модуля не указан при создании объекта, а обнаружен библиотекой.
    • Пример:
    Serial.print( "Адрес модуля на шине I2C = 0x" );
    Serial.println( gpio.getAddress(), HEX );

    Функция getVersion();

    • Назначение: Запрос версии прошивки модуля.
    • Синтаксис: getVersion();
    • Параметры: Нет
    • Возвращаемое значение: uint8_t ВЕРСИЯ - номер версии прошивки от 0 до 255.
    • Пример:
    Serial.print( "Версия прошивки модуля " );
    Serial.println( gpio.getVersion() );

    Функция pinMode();

    • Назначение: Конфигурирование вывода на требуемый режим работы.
    • Синтаксис: pinMode( НОМЕР ВЫВОДА , НАПРАВЛЕНИЕ РАБОТЫ , ТИП СИГНАЛА );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
      • uint8_t НАПРАВЛЕНИЕ РАБОТЫ - может принимать одно из двух значений:
        • INPUT - вывод работает как вход (по умолчанию).
        • OUTPUT - вывод работает как выход.
      • uint8_t ТИП СИГНАЛА (не обязательный параметр):
        • DIGITAL - вывод работает как цифровой вход или выход (по умолчанию).
        • ANALOG - вывод работает как аналоговый вход, или выход с ШИМ.
        • SERVO - вывод работает с сервоприводом.
        • Если тип сигнала не указан, то он остаётся без изменений.
    • Возвращаемое значение: Нет.
    • Примечание:
      • При конфигурировании хотя бы одного вывода на работу с сервоприводом, частота ШИМ на всех выводах поддерживающих ШИМ упадёт до 50 Гц.
      • Функция pinMode() является обязательной только для работы с сервоприводами. В остальных случаях, при попытке чтения с выхода или записи на вход, вывод будет автоматически переконфигурирован (но на это уйдёт время необходимое для отправки одного дополнительного пакета по шине I2C).
    • Пример:
    gpio.pinMode( ALL_PIN, INPUT, ANALOG ); // Конфигурируем все выводы на работу в качестве аналоговых входов.
    gpio.pinMode( 2, OUTPUT );              // Переконфигурируем вывод №  2 на работу в качестве выхода, так как тип сигнала не указан, значит он останется аналоговым.


    Функция pinPull();

    • Назначение: Внутрисхемное подключение резистора к выводу.
    • Синтаксис: pinPull( НОМЕР ВЫВОДА , РЕЗИСТОР );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
      • uint8_t РЕЗИСТОР - может принимать одно из двух значений:
        • PULL_UP - подключить резистор подтягивающий вывод до уровня логической 1.
        • PULL_DOWN - подключить резистор прижимающий вывод к уровню логического 0.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Подключать внутрисхемные резисторы можно к любому выводу, в т.ч. и сконфигурированному в качестве выхода, например, по схеме с открытым стоком.
    • Пример:
    gpio.pinPull( 5, PULL_UP ); // Подтянуть вывод № 5 до уровня Vcc.


    Функция pinOutScheme();

    • Назначение: Выбор внутренней схемы включения выхода.
    • Синтаксис: pinOutScheme( НОМЕР ВЫВОДА , СХЕМА );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
      • uint8_t СХЕМА - может принимать одно из двух значений:
        • OUT_PUSH_PULL - двухтактная схема (по умолчанию).
        • OUT_OPEN_DRAIN - схема с открытым стоком.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Схему можно указать как до, так и после конфигурирования вывода на работу в качестве выхода.
      • При двухтактной схеме работы, что на выход записывается, то на нём и появляется.
      • При использовании схемы с открытым стоком, выход работает по иному. Если записать 0 то и на выходе появится 0, а если запись 1, то выход перейдёт в состояние высокого импеданса. В таких схемах часто подтягивают выход до уровня логической 1, это можно сделать функцией pinPull().
    • Пример:
    gpio.pinOutScheme( 0, OUT_OPEN_DRAIN ); // Если вывод № 0 сконфигурирован как выход, то он является выходом с открытым стоком.


    Функция digitalRead();

    • Назначение: Чтение логического уровня с вывода.
    • Синтаксис: digitalRead( НОМЕР ВЫВОДА);
    • Параметр: uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
    • Возвращаемое значение: uint8_t ЛОГИЧЕСКИЙ УРОВЕНЬ - значение HIGH (1), или LOW (0).
    • Примечание:
      • Если вывод был сконфигурирован как выход, то он будет автоматически переконфигурирован на работу в качестве входа.
      • Если вывод был сконфигурирован как аналоговый, то он будет автоматически переконфигурирован как цифровой.
      • Если в качестве параметра указать не номер вывода, а значение ALL_PIN, то функция вернёт не логический уровень, а число, каждый бит которого соответствует логическому уровню считанному с вывода номер которого совпадает с номером бита.
    • Пример:
    bool i = gpio.digitalRead( 0 ); // Считать логический уровень с вывода № 0.
    bool j = gpio.digitalRead( ALL_PIN ) & bit(0); // Узнать логический уровень на выводе № 0.


    Функция digitalWrite();

    • Назначение: Установка логического уровня на выводе.
    • Синтаксис: digitalWrite( НОМЕР ВЫВОДА , ЛОГИЧЕСКИЙ УРОВЕНЬ );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
      • uint8_t ЛОГИЧЕСКИЙ УРОВЕНЬ - значение HIGH (1), или LOW (0).
    • Возвращаемое значение: Нет.
    • Примечание:
      • Если вывод был сконфигурирован как вход, то он будет автоматически переконфигурирован на работу в качестве выхода.
      • Если вывод был сконфигурирован как аналоговый, то он будет автоматически переконфигурирован как цифровой.
    • Пример:
    gpio.digitalWrite( 7, LOW ); // Установить низкий логический уровень на выводе № 7.


    Функция analogRead();

    • Назначение: Чтение аналогового (АЦП) уровня с вывода.
    • Синтаксис: analogRead( НОМЕР ВЫВОДА );
    • Параметр: uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7.
    • Возвращаемое значение: uint16_t УРОВЕНЬ - целое число от 0 до 4095.
    • Примечание:
      • Если вывод был сконфигурирован как выход, то он будет автоматически переконфигурирован на работу в качестве входа.
      • Если вывод был сконфигурирован как цифровой, то он будет автоматически переконфигурирован как аналоговый.
    • Пример:
    uint16_t i = gpio.analogRead( 7 ); // Считать аналоговый уровень с вывода № 7.


    Функция analogWrite();

    • Назначение: Установка аналогового (ШИМ) уровня на выводе.
    • Синтаксис: analogWrite( НОМЕР ВЫВОДА , УРОВЕНЬ );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
      • uint16_t УРОВЕНЬ - целое число от 0 до 4095.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Если вывод был сконфигурирован как вход, то он будет автоматически переконфигурирован на работу в качестве выхода.
      • Если вывод был сконфигурирован как цифровой, то он будет автоматически переконфигурирован как аналоговый.
      • Сигналы ШИМ поддерживают только выводы 0 - 3, попытка записи аналогового (ШИМ) уровня на выводы 4 - 7 приведёт к установке на них логических уровней:
        • Значения от 0 до 2047 приведут к установке уровня логического 0.
        • Значения от 2048 до 4095 приведут к установке уровня логической 1.
    • Пример:
    gpio.analogWrite( 1, 1023 ); // Установить аналоговый (ШИМ) сигнал с 25% заполнением.


    Функция analogAveraging();

    • Назначение: Установка коэффициента усреднения показаний АЦП.
    • Синтаксис: analogAveraging( УСРЕДНЕНИЕ );
    • Параметр: uint8_t УСРЕДНЕНИЕ - значение от 0 (не усреднять) до 255 (макс. усреднение).
    • Возвращаемое значение: Нет.
    • Примечание:
      • Чем выше значение усреднения, тем плавнее будет меняться аналоговый уровень считываемый функцией analogRead(). Слишком высокое усреднение приведёт к большой инерционности показаний, а слишком маленькое усреднение приведёт к «скачкам» показаний. Значение по умолчанию 127 (50% от максимального значения).
      • Усреднение применяется ко всем выводам модуля.
    • Пример:
    gpio.analogAveraging( 10 ); // Установить небольшое усреднение показаний АЦП.


    Функция levelRead();

    • Назначение: Чтение логического уровня с аналогового входа.
    • Синтаксис: levelRead( НОМЕР ВЫВОДА );
    • Параметр: uint8_t НОМЕР ВЫВОДА - целое число от 0 до 7, или значение ALL_PIN.
    • Возвращаемое значение: uint8_t ЛОГИЧЕСКИЙ УРОВЕНЬ - значение HIGH (1), или LOW (0).
    • Примечание:
      • Если вывод был сконфигурирован как выход, то он будет автоматически переконфигурирован на работу в качестве входа.
      • Если вывод был сконфигурирован как цифровой, то он будет автоматически переконфигурирован как аналоговый.
      • Если в качестве параметра указать не номер вывода, а значение ALL_PIN, то функция вернёт не логический уровень, а число, каждый бит которого соответствует логическому уровню считанному с вывода номер которого совпадает с номером бита.
      • Данная функция представляет интерес тем, что граница между логическим 0 и логической 1 может быть установлена функцией levelWrite(), что позволяет считывать данные со схем, логические уровни которых ниже 3,3 В.
    • Пример: Указан ниже, сразу для трёх функций: levelRead(), levelWrite() и levelHyst().

    Функция levelWrite();

    • Назначение: Указание аналогового уровня являющегося границей между логическим 0 и 1.
    • Синтаксис: levelWrite( ГРАНИЦА );
    • Параметр: uint16_t ГРАНИЦА - целое число от 0 до 4095 (по умолчанию 2047).
    • Возвращаемое значение: Нет.
    • Примечание:
      • Данная функция указывает границу по которой функция levelRead() преобразует считанное с вывода аналоговое значение в логические уровни. Если аналоговое значение ниже границы и гистерезиса - это 0, а если выше границы и гистерезиса - это 1.
      • Гистерезис это значение указываемое функцией levelHyst(), оно расширяет границу.
    • Пример:  Указан ниже, сразу для трёх функций: levelRead(), levelWrite() и levelHyst().

    Функция levelHyst();

    • Назначение: Указание гистерезиса для границы АЦП между логическими 0 и 1.
    • Синтаксис: levelHyst( ГИСТЕРЕЗИС );
    • Параметр: uint16_t ГИСТЕРЕЗИС - целое число от 0 до 4095 (по умолчанию 205).
    • Возвращаемое значение: Нет.
    • Примечание:
      • Данная функция указывает гистерезис который функция levelRead() добавляет к границе для определения логической 1 и вычитает из границы для определения логического 0.
    • Пример:
    gpio.levelWrite(3000);      // Указываем границу равную 3000, для определения 0 и 1.
    gpio.levelHyst (100);       // Указываем гистерезис границы равный ±100.
    bool i = gpio.levelRead(2); // Читаем логический уровень с аналогового вывода № 2 в переменную «i».
    /*
     * Если значение АЦП на выводе №2 меньше 3000 - 100 то функция levelRead() вернёт 0.
     * Если значение АЦП на выводе №2 больше 3000 + 100 то функция levelRead() вернёт 1.
     * Если значение АЦП на выводе №2 в пределах от 3000-100 до 3000+100 то
     * функция levelRead() вернёт значение которое она возвращала ранее для того же вывода.
     */


    Функция freqPWM();

    • Назначение: Установка частоты ШИМ.
    • Синтаксис: freqPWM( ЧАСТОТА );
    • Параметр: uint16_t ЧАСТОТА - значение от 1 до 12'000 Гц.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Частота устанавливается для всех выводов поддерживающих ШИМ.
      • Частота ШИМ не влияет на коэффициент заполнения ШИМ каждого вывода.
      • Частоту можно менять как до установки ШИМ на выводе (выводах), так и после.
    • Пример:
    gpio.freqPWM( 1000 ); // Установить частоту ШИМ в 1 кГц.


    Функция servoAttach();

    • Назначение: Указание настроек для сервопривода на выводе.
    • Синтаксис: servoAttach( ВЫВОД , ШИРИНА_MIN , ШИРИНА_MAX [, УГОЛ_MIN , УГОЛ_MAX ] );
    • Параметры:
      • uint8_t ВЫВОД - целое число от 0 до 3 определяющее № вывода, или значение ALL_PIN.
      • uint16_t ШИРИНА_MIN - целое число от 0 до 20'000 определяющее минимальную длительность импульса ШИМ в микросекундах для управления сервоприводом (значение по умолчанию 500).
      • uint16_t ШИРИНА_MAX - целое число от 0 до 20'000 определяющее максимальную длительность импульса ШИМ в микросекундах для управления сервоприводом (значение по умолчанию 2'500).
      • int16_t УГОЛ_MIN - целое число от -32'768 до +32'767 определяющее минимальный угол поворота сервопривода в градусах (значение по умолчанию 0°).
      • int16_t УГОЛ_MAX - целое число от -32'768 до +32'767 определяющее максимальный угол поворота сервопривода в градусах (значение по умолчанию 180°).
    • Возвращаемое значение: Нет.
    • Примечание:
      • Данная функция является необязательной, так как значения по умолчанию подходят для большинства сервоприводов.
      • Функция настроек сервоприводов может быть полезна, если сервопривод имеет угол поворота отличный от 180°, или он не точно поворачивается (не доворачивается или перекручивается на несколько градусов), или Вы желаете ограничить угол поворота сервопривода.
      • Настройки являются индивидуальными для каждого вывода.
    • Пример:
    gpio.pinMode    ( 3, OUTPUT, SERVO );          // Конфигурируем вывод № 3 на работу с сервоприводом.
    gpio.servoAttach( 3 , 500 , 2500 , -90 , 90 ); // Настраиваем сервопривод подключённый к выводу № 3.
    gpio.servoWrite ( 3 , -90 );     delay( 500 ); // Поворачиваем сервопривод в угол -90° и ждём пол секунды.
    gpio.servoWrite ( 3 ,  90 );     delay( 500 ); // Поворачиваем сервопривод в угол  90° и ждём пол секунды.


    Функция servoWrite();

    • Назначение: Поворот ротора сервопривода в указанный угол.
    • Синтаксис: servoWrite( НОМЕР ВЫВОДА , УГОЛ ПОВОРОТА );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 3, или значение ALL_PIN.
      • int16_t УГОЛ ПОВОРОТА - целое число от -32768 до +32767°.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Перед использованием функции servoWrite() необходимо сконфигурировать вывод модуля на работу с сервоприводом функцией pinMode().
      • Угол поворота сервопривода не должен выходить за пределы указанные функцией servoAttach(), по умолчанию от 0 до 180°.
    • Пример:
    gpio.pinMode    ( 1, OUTPUT, SERVO );        // Конфигурируем вывод № 1 на работу с сервоприводом.
    gpio.servoWrite ( 1 ,   0 );  delay( 1000 ); // Поворачиваем сервопривода в угол 0°   и ждём секунду.
    gpio.servoWrite ( 1 , 180 );  delay( 1000 ); // Поворачиваем сервопривода в угол 180° и ждём секунду.


    Функция servoWriteMicroseconds();

    • Назначение: Поворот ротора сервопривода указанием ширины импульсов ШИМ.
    • Синтаксис: servoWriteMicroseconds( НОМЕР ВЫВОДА , ШИРИНА ИМПУЛЬСОВ );
    • Параметры:
      • uint8_t НОМЕР ВЫВОДА - целое число от 0 до 3, или значение ALL_PIN.
      • uint16_t ШИРИНА ИМПУЛЬСОВ - целое число от 0 до 20'000 микросекунд.
    • Возвращаемое значение: Нет.
    • Примечание:
      • Сервопривод управляется сигналом ШИМ с частотой 50 Гц. Функция servoWrite(), используя настройки указанные servoAttach(), преобразует полученный угол в ширину импульсов ШИМ и устанавливает этот сигнал на указанном выводе. Это удобно, но минимальный угол поворота сервопривода становится равным 1 градусу. Функция servoWriteMicroseconds() позволяет более точно управлять сервоприводом, но Вам самим прийдётся преобразовывать угол поворота в ширину импульсов.
      • Перед использованием функции servoWrite() необходимо сконфигурировать вывод модуля на работу с сервоприводом функцией pinMode().
      • Ширина импульсов не может быть выше 20'000 микросекунд, так как на частоте 50 Гц это время является (периодом) максимальным коэффициентом заполнения ШИМ.
        T = 1/f = 1/50 = 0,02 сек = 20 мс = 20'000 мкс.
    • Пример:
    gpio.pinMode( 1, OUTPUT, SERVO );                        // Конфигурируем вывод № 1 на работу с сервоприводом.
    gpio.servoWriteMicroseconds( 1 ,  500 );  delay( 1000 ); // Поворачиваем сервопривода в угол 0°   и ждём секунду.
    gpio.servoWriteMicroseconds( 1 , 2500 );  delay( 1000 ); // Поворачиваем сервопривода в угол 180° и ждём секунду.


    Ссылки:




    Обсуждение

    Гарантии и возврат Используя сайт Вы соглашаетесь с условями
