Дистанционное управление QUADRUPED по ИК

Введение:

В этом уроке мы дополним робота QUADRUPED модулем ИК-приёмник и будем управлять направлением и скоростью движения робота с помощью ИК-пульта.

Скорость и направление движения робота будет зависеть от нажатой клавиши на пульте. Робот сможет выполнять такие команды как движение вперёд или назад, с заворотом или без, разворот на месте влево или вправо.

Видео:

Waiting...

Нам понадобится:

Библиотеки:

Для реализации проекта нам необходимо установить библиотеки:

  • Библиотека iarduino_IR_RX - для работы с ИК-приёмниками/передатчиками;
  • Библиотеки SoftwareSerial и Servo входят в базовый набор Arduino IDE и не требуют установки.

О том как устанавливать библиотеки, Вы можете ознакомиться на странице Wiki - Установка библиотек в Arduino IDE.

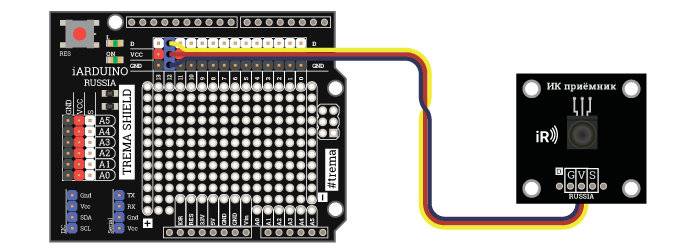

Схема подключения ИК-приёмника:


Trema ИК-приёмникTrema Shield
вывод Gчёрная колодка "Земля"
вывод Vкрасная колодка "+5V"
вывод S12 цифровой вывод (D10)

Вы можете изменить вывод D12 для подключения ИК-приёмника на любой другой, указав его в скетче при определении константы IR.

Схема подключения робота QUADRUPED:

Соберите механику, подключите Trema Shield, сервоприводы и откалибруйте робота, как это описано на странице Сборка QUADRUPED. Электроника + Калибровка. Далее на боковую панель установите ИК-приёмник.

СервоприводыTrema Shield
1 конечностьГоризонтальный сустав (№ 0)вывод 4 на белой колодке
Вертикальный сустав (№ 1)вывод 5 на белой колодке
2 конечностьГоризонтальный сустав (№ 2)вывод 6 на белой колодке
Вертикальный сустав (№ 3)вывод 7 на белой колодке
3 конечностьГоризонтальный сустав (№ 4)вывод 8 на белой колодке
Вертикальный сустав (№ 5)вывод 9 на белой колодке
4 конечностьГоризонтальный сустав (№ 6)вывод 10 на белой колодке
Вертикальный сустав (№ 7)вывод 11 на белой колодке

Вы можете изменить выводы 4-11 для подключения сервоприводов на любые другие, указав их в скетче при объявлении массива объектов PIN_SERVO[8]. Трехпроводные шлейфы сервоприводов устанавливаются следующим образом:

  • Оранжевый провод подключается к выводу на белой колодке.
  • Красный провод подключается к выводу на красной колодке.
  • Коричневый провод подключается к выводу на чёрной колодке.

Код программы для чтения сигналов с пульта:

#include "iarduino_IR_RX.h"   // Подключаем библиотеку для работы с ИК-приёмником
iarduino_IR_RX IR(12);        // Объявляем объект IR и указываем вывод, к которому подключён ИК-приёмник
void setup() {
  Serial.begin(9600);         // Инициируем передачу данных в монитор порта  на скорости 9600 бит/сек
  IR.begin();                 // Инициируем работу с ИК-приёмником
}
void loop() {
  // Если в буфере имеются данные, принятые с пульта (удерживается кнопка), то выводим код нажатой кнопки
  if (IR.check(true)) Serial.println(IR.data, HEX);
}

Данный скетч пригодится вам в том случае, если вы решите взять любой другой ИК-пульт вместо нашего. В этом случае вам надо будет определить коды кнопок, используя данный скетч, а затем указать их уже в основном коде QUADRUPED, там где указана функция IR.data.

Код программы для робота QUADRUPED:

#define       ROTATION_MOVING           0                         //  Определяем константу для походки: ПОВОРОТ
#define       NORMAL_MOVING             1                         //  Определяем константу для походки: ОБЫЧНАЯ ХОТЬБА
#define       SMOOTH_MOVING             2                         //  Определяем константу для походки: ПЛАВНАЯ ХОТЬБА

#define       GO_LEFT_FORWARD           1                         //  Определяем константу для движения влево-вверх
#define       GO_FORWARD                2                         //  Определяем константу для движения вверх
#define       GO_RIGHT_FORWARD          3                         //  Определяем константу для движения вправо-вверх
#define       GO_LEFT                   4                         //  Определяем константу для движения влево
#define       STOP                      5                         //  Определяем константу для движения стоп
#define       GO_RIGHT                  6                         //  Определяем константу для движения вправо
#define       GO_LEFT_BACKWARD          7                         //  Определяем константу для движения влево-вниз
#define       GO_BACKWARD               8                         //  Определяем константу для движения вниз
#define       GO_RIGHT_BACKWARD         9                         //  Определяем константу для движения вправо-вниз

#define       GO_UP                    10                         //  Определяем константу для положительного изменения высоты
#define       GO_DOWN                  11                         //  Определяем константу для отрицательного изменения высоты

#define       SPEED_DELAY               8                         //  Определяем константу обратно пропорциональную скорости движения (чем больше значение, тем медленнее скорость)
#define       IR_SIGNAL_WAITING_TIME  100                         //  Определяем константу времени ожидания прихода пакета от ИК-пульта

#define       JOINT_CENTRAL_POS         0                         //  Определяем константу центрального положения всех суставов

#define       HORIZONTAL_JOINT          0                         //  Определяем константу определения типа суставов: ГОРИЗОНТАЛЬНЫЕ
#define       VERTICAL_JOINT            1                         //  Определяем константу определения типа суставов: ВЕРТИКАЛЬНЫЕ

//            Подключаем библиотеки:
#include      "Servo.h"                                           //  Подключаем библиотеку Servo, для работы с сервоприводами.
#include      "iarduino_IR_RX.h"                                  //  Подключаем библиотеку для работы с ИК-приёмником

iarduino_IR_RX  IR(12);                                           //  Объявляем объект IR, с указанием вывода к которому подключён ИК-приёмник
Servo           OBJ_SERVO[8];                                     //  Создаём массив, каждый элемент которого является объектом библиотеки Servo. Цифры в комментарии указывают на № сервопривода

//            Определяем сервы:     Г    В     Г     В    Г    В    Г    В          //  Буквы в комментарии указывают на плоскость вращения сервопривода (Горизонтальная / Вертикальная)
const uint8_t PIN_SERVO[8]        = {   4,   5,    6,    7,   8,   9,  10,  11 };   //  Определяем массив хранящий номера выводов к которым подключены сервоприводы (можно менять)
const int     CENTR_ANGLE[8]      = {  49, 111,  104,  126, 109, 129,  74, 131 };   //  Определяем массив хранящий углы в градусах, при которых сервоприводы находятся в центральном положении (КОРРЕКТИРУЕТСЯ В КАЛИБРОВОЧНОМ СКЕТЧЕ)
const int     MIN_ANGLE[8]        = {  50,  30,   50,   30,  50,  30,  50,  30 };   //  Определяем массив хранящий углы в градусах, на которые отклоняются сервоприводы от центрального положения назад  или вниз
const int     MAX_ANGLE[8]        = {  50,  40,   50,   40,  50,  40,  50,  40 };   //  Определяем массив хранящий углы в градусах, на которые отклоняются сервоприводы от центрального положения вперёд или вверх

//            Определяем дополнительные переменные:
uint8_t       VarPosition         = 0;                            //  Текущая позиция походки от 0 до 255 (чем быстрее меняется значение тем выше скорость)
 int8_t       VarTurning          = 0;                            //  Определяем переменную (поворот ) для пересчета размера шага в градусах поворота сервоприводов (-50 - влево ... 0 - прямо ... +50 вправо)
 int8_t       VarHeightForMoving  = 0;                            //  Определяем переменную высоты корпуса относительно центрального положения для передвижения (0% - нижняя точка, 100% - верхняя точка)
 int8_t       VarHeightForUpDown  = 0;                            //  Определяем переменную высоты корпуса относительно центрального положения для подъёма-опускания корпуса (-100 - нижняя точка, +100 - верхняя точка)
uint8_t       Flg                 = 0;                            //  Флаг нажатой кнопки
uint32_t      FlgTime;                                            //  Флаг начала отправки пакетов

//            Объявляем функции:
void          joint_move_func ( uint8_t, bool, int8_t );          //  Объявляем Функцию установки  одного сустава     в значение от -100 до 100
void          limb_step_func  ( uint8_t, uint8_t, int, int );     //  Объявляем Функцию установки  одной  конечности  в положение от 0 до 255
void          gait_func       ( uint8_t, uint8_t, int, int );     //  Объявляем Функцию установки  всех   конечностей в положение от 0 до 255
void          free_limb_func  ( void );                           //  Объявляем Функцию ослабления всех   суставов
void          centr_limb_func ( void );                           //  Объявляем Функцию установки  всех   суставов в центральное положение

void setup(){
  //  Инициируем работу с ИК-приёмником
  IR.begin();

  //  Освобождаем суставы
  free_limb_func();

  //  Выставляем все конечности в центральное положение
  centr_limb_func();
}

void loop(){

  //  Если с пульта приходят пакеты, то считываем код кнопки, который был нажат
  if (IR.check(true)) {        // Флаг времени        кнопки
      if (IR.data == 0xFFA25D)  { FlgTime = millis(); Flg = GO_LEFT_FORWARD;    }
      if (IR.data == 0xFF629D)  { FlgTime = millis(); Flg = GO_FORWARD;         }
      if (IR.data == 0xFFE21D)  { FlgTime = millis(); Flg = GO_RIGHT_FORWARD;   }
      if (IR.data == 0xFF22DD)  { FlgTime = millis(); Flg = GO_LEFT;            }
      if (IR.data == 0xFFC23D)  { FlgTime = millis(); Flg = GO_RIGHT;           }
      if (IR.data == 0xFFE01F)  { FlgTime = millis(); Flg = GO_LEFT_BACKWARD;   }
      if (IR.data == 0xFFA857)  { FlgTime = millis(); Flg = GO_BACKWARD;        }
      if (IR.data == 0xFF906F)  { FlgTime = millis(); Flg = GO_RIGHT_BACKWARD;  }
      if (IR.data == 0xFFB04F)  { FlgTime = millis(); Flg = GO_UP;              }
      if (IR.data == 0xFF9867)  { FlgTime = millis(); Flg = GO_DOWN;            }
    }

    //  Если millis() переполнен, то сбрасываем флаг в ноль
    if (FlgTime > millis()) FlgTime = 0;

    //  Если пакеты с пульта приходят в течении 100 мс, то
    if ((FlgTime + IR_SIGNAL_WAITING_TIME) > millis()) {

      //  выполняем код в теле оператора каждые SPEED_DELAY миллисекунд
      if(millis() % SPEED_DELAY == 0){
        switch (Flg) {         //  Скорость движения  Отклонение от центра    Функция движения QUADRUPED в плоскости
          case GO_LEFT_FORWARD:    VarPosition += 2;    VarTurning = -50;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_FORWARD:         VarPosition += 2;    VarTurning =   0;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_RIGHT_FORWARD:   VarPosition += 2;    VarTurning =  50;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_LEFT:            VarPosition -= 2;    VarTurning =   0;     gait_func( ROTATION_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_RIGHT:           VarPosition += 2;    VarTurning =   0;     gait_func( ROTATION_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_LEFT_BACKWARD:   VarPosition -= 2;    VarTurning = -50;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_BACKWARD:        VarPosition -= 2;    VarTurning =   0;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;
          case GO_RIGHT_BACKWARD:  VarPosition -= 2;    VarTurning =  50;     gait_func(   NORMAL_MOVING, VarPosition, VarTurning, VarHeightForMoving);     break;

                               //  Увеличиваем высоту корпуса  если высота больше 100%, то  оставить высоту = 100%     Переопределяем диапазон высоты для функции движения вверх-вниз
          case GO_UP:              VarHeightForMoving += 1;   if(VarHeightForMoving > 100) VarHeightForMoving = 100;  VarHeightForUpDown = map(VarHeightForMoving, 0, 100, 100, -100);

                               //  Задаём в цикле всем вертикальным суставам изменить высоту на значение VarHeightForUpDown (от 100 (нижняя точка) до -100 (верхняя точка))
                                   for (int LimbNumber = 1; LimbNumber < 5; LimbNumber++) joint_move_func(LimbNumber, VERTICAL_JOINT, VarHeightForUpDown);  break;

                               //  Уменьшаем высоту корпуса    если высота меньше 0%, то    оставить высоту = 100%     Переопределяем диапазон высоты для функции движения вверх-вниз
          case GO_DOWN:            VarHeightForMoving -= 1;   if(VarHeightForMoving < 0  ) VarHeightForMoving = 0;    VarHeightForUpDown = map(VarHeightForMoving, 0, 100, 100, -100);

                               //  Задаём в цикле всем вертикальным суставам изменить высоту на значение VarHeightForUpDown (от 100 (нижняя точка) до -100 (верхняя точка))
                                   for (int LimbNumber = 1; LimbNumber < 5; LimbNumber++) joint_move_func(LimbNumber, VERTICAL_JOINT, VarHeightForUpDown);  break;
        }
      }
    }
}

//  Функция освобождения конечностей:
void free_limb_func(void){

  //  В цикле отключаем все сервоприводы и отключаем подачу сигналов на выводы
  for(uint8_t ServoNumber = 0; ServoNumber < 8; ServoNumber++){
    OBJ_SERVO[ServoNumber].detach();
    digitalWrite(PIN_SERVO[ServoNumber],LOW);
  }
}

//  Функция установки всех суставов конечностей в центральное положение:
void centr_limb_func(void){

  //  В цикле устанавливаем горизонтальные и вертикальные суставы в центральное положение
  for(uint8_t LimbNumber = 1; LimbNumber <= 4; LimbNumber++){
    joint_move_func(LimbNumber,HORIZONTAL_JOINT,JOINT_CENTRAL_POS);
    joint_move_func(LimbNumber,VERTICAL_JOINT,  JOINT_CENTRAL_POS);
  }
}

//  Функция установки одного сустава конечности в значение от -100 до 100:
//  Где «LimbNumber» - номер конечности (1-4), «JointType» - тип сустава (0-гор. / 1-верт.), «JointPos» - положение сустава (-100 - внизу-сзади / +100 - вверху-спереди)
void joint_move_func(uint8_t LimbNumber, bool JointType, int8_t JointPos){

     //  Определяем № сервопривода по № конечности (LimbNumber-1) и типу сустава (JointType)
     uint8_t  ServoNumber = (LimbNumber - 1) * 2 + JointType;

     //  Определяем переменную (k) для хранения экстремумов
     int      k = 0;

     //  Определяем переменную (j) для хранения экстремумов
     int      j = JointPos? CENTR_ANGLE[ServoNumber]:0;

     //  Находим (k) - максимально допустимое значение для аргумента (JointPos). Находим (j) - максимально допустимый угол в градусах.
     if(JointPos > 0){
      k = +100;
      if( LimbNumber % 2 == 0 || ServoNumber % 2 == 1 ){
        j -= MAX_ANGLE[ServoNumber];
      } else {
        j += MAX_ANGLE[ServoNumber];
      }
     }

     //  Находим (k) - минимально  допустимое значение для аргумента (JointPos). Находим (j) - минимально  допустимый угол в градусах.
     if(JointPos < 0){
      k = -100;

      //  для нечётных конечностей
      if( LimbNumber % 2 == 1 && ServoNumber % 2 == 0 ){
        j -= MIN_ANGLE[ServoNumber];
      }
      //  для чётных конечностей
      else {
        j += MIN_ANGLE[ServoNumber];
      }
     }

     //  Подключаем объект (OBJ_SERVO), работающий с сервоприводом (ServoNumber) к выводу (PIN_SERVO[ServoNumber])
     if(!OBJ_SERVO[ServoNumber].attached()) OBJ_SERVO[ServoNumber].attach(PIN_SERVO[ServoNumber]);

     //  Устанавливаем сервопривод (ServoNumber) в угол, находящийся между центральным положением (CENTR_ANGLE[ServoNumber]) и экстремумом (j)
     OBJ_SERVO[ServoNumber].write(map(JointPos, 0, k, CENTR_ANGLE[ServoNumber], j));
}


//  Функция установки одной конечности в положение от 0 до 255:
//  Где «LimbNumber» - номер конечности (1-4), «LimbPos» - позиция конечности (0-255), «HorizontalJoint» - поворот горизонтального сустава (-100 +100), «VerticalJoint» - высота вертикального сустава (0-100%)
void limb_step_func(uint8_t LimbNumber, uint8_t LimbPos, int HorizontalJoint, int VerticalJoint){

     //  Определяем переменную для хранения позиции горизонтальной конечности
     int LimbHorizMoving;

     //  Определяем переменную для хранения позиции вертикальной   конечности
     int LimbVertMoving;

     if(LimbPos < 225){LimbHorizMoving = map(LimbPos,   0, 212, +100, -100);}else   //  Сустав конечности поворачивается назад    (+100 >>> -100)
                      {LimbHorizMoving = map(LimbPos, 225, 255, -100, +100);}       //  Сустав конечности поворачивается вперёд   (-100 >>> +100)

     if(LimbPos < 225){LimbVertMoving  = -100;                              }else   //  Сустав конечности опущен                  (-100)
     if(LimbPos < 235){LimbVertMoving  = map(LimbPos, 225, 235, -100, +100);}else   //  Сустав конечности поднимается вверх       (-100 >>> +100)
     if(LimbPos < 245){LimbVertMoving  =  100;                              }else   //  Сустав конечности поднят                  (+100)
                      {LimbVertMoving  = map(LimbPos, 245, 255, +100, -100);}       //  Сустав конечности опускается вниз         (+100 >>> -100)

     // Ограничиваем  угол (LimbHorizMoving) горизонтального сустава левых  конечностей (поворот влево)
     if(HorizontalJoint < 0 && LimbNumber % 2 == 1){
      LimbHorizMoving = map(LimbHorizMoving, -100, +100, -(100 + HorizontalJoint) , 100 + HorizontalJoint);
      }

     // Ограничиваем  угол (LimbHorizMoving) горизонтального сустава правых конечностей (поворот вправо)
     if(HorizontalJoint > 0 && LimbNumber % 2 == 0){
      LimbHorizMoving = map(LimbHorizMoving, -100, +100, -(100 - HorizontalJoint) , 100 - HorizontalJoint);
     }

     // Ограничиваем  угол (LimbVertMoving)  вертикального   сустава любых  конечностей (высота хексапода)
      LimbVertMoving = map(LimbVertMoving, -100, +100, (VerticalJoint * ( -2 ) + 100), 100);

     //  Устанавливаем угол (LimbHorizMoving) для горизонтального сустава конечности (LimbNumber)
     joint_move_func(LimbNumber, HORIZONTAL_JOINT, LimbHorizMoving);

     //  Устанавливаем угол (LimbVertMoving)  для вертикального   сустава конечности (LimbNumber)
     joint_move_func(LimbNumber, VERTICAL_JOINT,   LimbVertMoving);
}

//  Функция выполнения походки по одному из возможных вариантов i
//  Где «LimbMovingType» - номер походки (0-2), «JointPos» - позиция конечности (0-255), «JointHorizMoving» - поворот горизонтальных суставов (-100 +100), «JointVertMoving» - высота вертикального сустава (0-100%)
void gait_func(uint8_t LimbMovingType, uint8_t JointPos, int JointHorizMoving, int JointVertMoving){

  //  Устанавливаем тип походки
  switch(LimbMovingType){
    //  Походка номер 0: разворот на месте:                                 //  pos = 0         63       127       191       255
    case ROTATION_MOVING:                                                   //        |         |         |         |         |
        limb_step_func(1,  31+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | > > > > | <<< > > | конечность №1 выполняет полный цикл движений (от 255 до 0) быстро возвращаясь в последней тетраде
        limb_step_func(2,   0-JointPos, JointHorizMoving, JointVertMoving); //   R    | >>> < < | < < < < | < < < < | < < < < | конечность №2 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в первой тетраде
        limb_step_func(3,  95+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | <<< > > | > > > > | конечность №3 выполняет полный цикл движений (от 255 до 0) быстро возвращаясь в предпоследней тетраде
        limb_step_func(4,  63-JointPos, JointHorizMoving, JointVertMoving); //   R    | < < < < | >>> < < | < < < < | < < < < | конечность №4 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь во второй тетраде
        break;                                                              //        |         |         |         |         |
    //  Походка номер 1: движение вперёд или назад:                         //  pos = 0         63       127       191       255
    case NORMAL_MOVING:                                                     //        |         |         |         |         |
        limb_step_func(1,   0+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | > > > > | > > <<< | конечность №1 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в последней тетраде
        limb_step_func(2, 127+JointPos, JointHorizMoving, JointVertMoving); //   R    | > > > > | > > <<< | > > > > | > > > > | конечность №2 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь во второй тетраде
        limb_step_func(3,  63+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | > > <<< | > > > > | конечность №3 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в предпоследней тетраде
        limb_step_func(4, 191+JointPos, JointHorizMoving, JointVertMoving); //   R    | > > <<< | > > > > | > > > > | > > > > | конечность №4 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в первой тетраде
        break;                                                              //        |         |         |         |         |
    //  Походка номер 2: плывёт вперёд или назад:                           //  pos = 0         63       127       191       255
    case SMOOTH_MOVING:                                                     //        |         |         |         |         |
        limb_step_func(1,   0+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | > > > > | > > <<< | конечность №1 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в последней тетраде
        limb_step_func(2,   0+JointPos, JointHorizMoving, JointVertMoving); //   R    | > > > > | > > > > | > > > > | > > <<< | конечность №2 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в последней тетраде
        limb_step_func(3,   0+JointPos, JointHorizMoving, JointVertMoving); //   L    | > > > > | > > > > | > > > > | > > <<< | конечность №3 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в последней тетраде
        limb_step_func(4,   0+JointPos, JointHorizMoving, JointVertMoving); //   R    | > > > > | > > > > | > > > > | > > <<< | конечность №4 выполняет полный цикл движений (от 0 до 255) быстро возвращаясь в последней тетраде
        break;                                                              //        |         |         |         |         |
  }
}

Значения массива CENTR_ANGLE должны быть изменены (откалиброваны) на действительные углы сервоприводов в градусах, при которых все суставы робота находятся в центральном положении. Это выполняется с использованием калибровочного скетча, как описано на странице Сборка QUADRUPED. Электроника + Калибровка.

Получение данных с пульта

  • Данный блок начинается с оператора if в условии которого написано IR.check(true). Это условие верно, если с ИК-пульта приходят пакеты на ИК-приёмник.
  • Далее следует оператор if условием которого является IR.data ==. Далее указан код кнопки ИК-пульта. Если код совпадает, то выполняется код в теле оператора, код которого совпал с принятым от ИК-пульта.
  • При выполнении кода в теле оператора if так же обновляется значение счётчика времени FlgTime, который в последствии будет использоваться для ограничения времени на получение пакета (в скетче выше время получения указано ниже в виде (FlgTime + IR_SIGNAL_WAITING_TIME) > millis()).

В данном коде управление роботом осуществляется через функции:

  • joint_move_func - установка одного сустава выбранной конечности в значение от -100 до 100.
    • Если указать joint_move_func(4,1,100), то у 4 конечности, вертикальный сустав, поднимется максимально вверх.
    • Если указать joint_move_func(4,1,-100), то у 4 конечности, горизонтальный сустав, сдвинется максимально влево.
  • limb_step_func - установка одной конечности в положение от 0 до 255.
    • Если указать limb_step_func(4,x,0,50), где x будет увеличиваться от 0 до 255, то 4 конечность совершит следующие действия: плавный сдвиг внизу назад, резкий подъём, быстрый проход сверху вперёд и резкий спуск, остановившись в той же позиции с которой начинались движения. Что похоже на реальное движение лап при движении вперёд.
    • Если указать limb_step_func(4,x,0,50), где x будет уменьшаться от 255 до 0, то 4 конечность совершит те же действия, но в обратном порядке. Что похоже на реальное движение лап при движении назад.
    • Предпоследний аргумент функции можно указывать в пределах от -100 до +100, он будет ограничивать амплитуду движений левых или правых конечностей, что вызовет заворачивание (поворот) влево (-100...0) или вправо (0...+100).
    • Последний аргумент функции можно указывать в пределах от 0 до 100, это высота подъёма корпуса в процентах, если указать 0, то QUADRUPED будет «ползти», чем больше значение, тем выше QUADRUPED. Средний подъём корпуса соответствует значению 50.
  • gait_func - установка всех конечностей в положение от 0 до 255. Эта функция вызывает предыдущую функцию limb_step_func для каждой конечности, указывая их положение в соответствии с алгоритмом походки.
    • Если указать limb_step_fun(1,X,0,50), где x будет увеличиваться от 0 до 255, то все конечности совершат действия при которых QUADRUPED пройдёт вперёд и прямо на один полный шаг, а его конечности вернутся в ту же позицию с которой этот шаг начинался.
    • Если указать limb_step_func(1,X,0,50), где x будет уменьшаться от 255 до 0, то все конечности совершат те же действия, но в обратном порядке. Следовательно, QUADRUPED пройдёт тот же шаг но назад.
    • Если указать limb_step_func(0,X,0,50), где x будет увеличиваться от 0 до 255, то все конечности совершат действия при которых QUADRUPED выполнит разворот вправо на один полный шаг, а его конечности вернутся в ту же позицию с которой этот разворот начинался.
    • Последний и предпоследний аргументы выполняют те же действия что и аргументы функции limb_step_func той же позиции, а именно, выполняют заворот (поворот) и поднятие корпуса.
    • Вы можете дополнить функцию gait_func придумав свои варианты походок.
  • free_limp_func - ослабление всех суставов. Функция вызывается без параметров и приводит к отключению сервоприводов. Сервоприводы включатся самостоятельно при вызове любой функции управления суставами или конечностями.
  • centr_limb_func - установка всех суставов в центральное положение. Функция вызывается без параметров и устанавливает суставы всех конечностей в положение установленное при калибровке.

Управление:

Управление QUADRUPEDом начинается после того, как на него будет подано питание и все сервоприводы будут выставлены в центральные положения (требуется предварительная калибровка). После этого кнопками пульта со стрелками можно управлять направлением движения робота.

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
