LED Матрица 8x8, i2c (Metro-модуль)

Общие сведения:

Модуль Metro - LED матрица 8x8 - является цифровой монохромной светодиодной матрицей с подключением по шине I2С.

К одной шине I2C можно подключить более 100 модулей.

Модуль можно использовать в любых проектах где требуется вывод данных на монохромный дисплей размерами 8x8 пикселей. В качестве данных для вывода могут использоваться изображения, символы или бегущая строка.

Видео:

Спецификация:

  • Напряжение питания: 5 В (постоянного тока)
  • Потребляемый ток: до 35 мА.
  • Тип матрицы: монохромная.
  • Разрешение матрицы: 8x8.
  • Количество светодиодов: 64.
  • Цвет свечения: красный.
  • Развёртка: задаётся от 10 до 255 кадров/сек (по умолчанию 100).
  • Шаг регулировки яркости: 1/255.
  • Буфер для хранения бегущей строки: до 512 символов.
  • Скорость бегущей строки: задаётся от 0,06 до 15 секунд на символ.
  • Таблица символов: CP866 (поддерживает Кириллицу).
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
  • Уровень логической 1 на выводах ADR: 3,3 В (толерантны к 5 В).
  • Рабочая температура: от -40 до +65 °C.
  • Габариты: 35,56 х 25,40 мм (1400 x 1000 mil).
  • Вес: 7 г.

Подключение:

У модуля имеются две колодки выводов: IN (вход) - штыревой разъем и OUT (выход) гнездовой разъем. Все модули подключаются друг к другу соединяя выход предыдущего модуля со входом следующего, образуя состав из модулей Metro в котором первым «вагоном» является плата управления Metro Leonardo или Metro ESP.

Модуль не поддерживает горячее подключение: Подключайте модуль только при отсутствии питания и данных на шине I2C. В противном случае потребуется отключить питание при уже подключённом модуле.

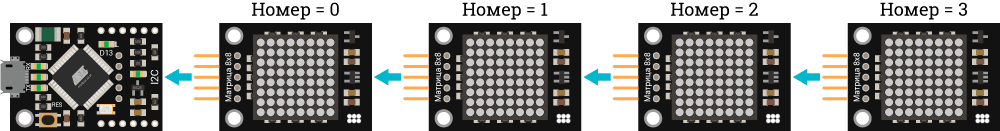

Подключение к управляющей плате Metro Leonardo:

К плате Metro Leonardo можно подключить только LED матрицы или чередовать их с другими модулями Metro в любой последовательности.

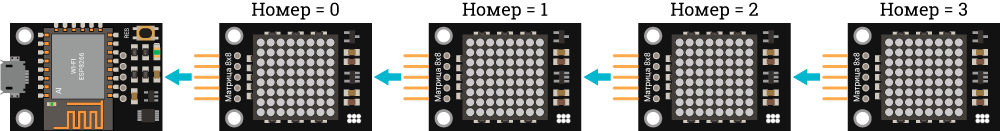

Подключение к управляющей плате Metro ESP:

К плате Metro ESP можно подключить только LED матрицы или чередовать их с другими модулями Metro в любой последовательности.

Подключение к другим управляющим платам:

Вместо платы управления Metro Leonardo или Metro ESP можно использовать платы Arduino или Piranha, у которых будут задействованы 2 вывода шины I2C (SCL и SDA), 2 вывода питания (5V и GND) и один вывод установки адреса ADR, по умолчанию используется вывод D12 (можно менять в скетче).

При использовании аппаратной шины I2C (выводы SDA и SCL указаны на плате) для работы с шиной нужно подключить библиотеку Wire, которая уже предустановлена в Arduino IDE. А при использовании программной шины I2C (вы сами выбираете любые выводы которым будет назначена роль SDA и SCL), потребуется дополнительно установить и подключить библиотеку iarduino_I2C_Software.h. О том как выбрать тип шины I2C читайте ниже в разделе «Подключение библиотеки», а так же на странице Wiki - Расширенные возможности библиотек iarduino для шины I2C.

Питание:

Входное напряжение питания 5 В постоянного тока, подаётся на выводы 5V и GND модуля.

Модуль сохраняет работоспособность при снижении напряжения питания до 3,3 В, при незначительном снижении яркости светодиодов матрицы.

Подробнее о модуле:

Модуль Metro - LED матрица 8x8 построен на базе микроконтроллера STM32F030F4 и снабжен собственным стабилизатором напряжения. Модуль отрисовывает изображение последовательно включая по одному светодиоду матрицы с частотой 100 кадров/сек. При такой частоте глаз не замечает мерцаний светодиодов и видит всё изображение матрицы целиком. В памяти модуля имеется таблица изображений символов в кодировке CP866 (поддерживает Кириллицу). Модуль имеет буфер на 512 символов для хранения текста бегущей строки.

Модуль позволяет:

  • Включить, выключить, залить и стереть дисплей матрицы.
  • Вывести изображение размером 8x8 из массива размером в 8 байт.
  • Вывести символ по его коду в кодировке CP866 (в т.ч. символ Кириллицы).
  • Записать и вывести текст бегущей строки (до 512 символов) с указанием её скорости.
  • Установить яркость матрицы.
  • Установить частоту обновления экрана от 10 до 255 кадров/сек.
  • Установить угол поворота изображений матрицы на 0°, 90°, 180° и 270°.
  • Включить функцию анимации появления/исчезания изображения, символа или текста.

Специально для работы с модулями Metro нами разработана библиотека iarduino_Metro, одна библиотека для всех модулей линейки Metro. Библиотека сама определяет наличие и тип модулей на шине I2C, присваивает им адреса и создаёт массив объектов для работы с найденными модулями. Стоит отметить что пользователю даже не обязательно знать адреса присвоенные модулям, так как для обращения к любому модулю достаточно знать его номер по порядку от платы управления Metro Leonardo или Metro ESP.

    Количество элементов массива Metro совпадает с количеством найденных модулей:
  • Metro[0] - объект для управления первым модулем (ближайшим к управляющей плате);
  • Metro[1] - объект для управления вторым модулем (следующим после первого);
  • Metro[2] - объект для управления третьим модулем (и т.д. до последнего модуля).

Подробнее про установку библиотеки читайте в нашей инструкции.

Примеры:

Включение и выключение дисплея:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули.
}                                            // Указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
                                             //
void loop(){                                 //
    Metro[0].on();  delay(5000);             // Включаем  дисплей и ждём 5 секунд.
    Metro[0].off(); delay(5000);             // Выключаем дисплей и ждём 5 секунд.
}                                            //

Данный пример будет включать все светодиоды дисплея на 5 секунд и выключать все светодиоды на 5 секунд.

Включение и выключение дисплея с анимацией:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули.
}                                            // Указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
                                             //
void loop(){                                 //
    Metro[0].on(X8_EMPTY_DOWN); delay(5000); // Включаем  дисплей с анимацией появления сверху-вниз из пустого фона и ждём 5 секунд.
    Metro[0].off(X8_EMPTY_TOP); delay(5000); // Выключаем дисплей с анимацией исчезания снизу-вверх в  пустой  фон  и ждём 5 секунд.
}                                            //

Данный пример делает тоже самое что и предыдущий, но включение и выключение светодиодов дисплея происходит не сразу, а с анимацией построчного закрашивания и стирания.

Вывод нескольких изображений:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
uint8_t image_1[8];                          // Объявляем массив для вывода 1 изображения. Массив имеет размер 8 байт (это строки), а в каждом байте по 8 бит (это столбцы).
uint8_t image_2[8];                          // Объявляем массив для вывода 2 изображения. Массив имеет размер 8 байт (это строки), а в каждом байте по 8 бит (это столбцы).
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули.
                                             // Указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
//  Создаём 1 изображение (телевизор):       //
    image_1[0] = 0b01000100;                 // Верхняя строка       #   #
    image_1[1] = 0b00101000;                 //                       # #
    image_1[2] = 0b00010000;                 //                        #
    image_1[3] = 0b11111111;                 //                     ########
    image_1[4] = 0b10000011;                 //                     #     ##
    image_1[5] = 0b10000011;                 //                     #     ##
    image_1[6] = 0b10000011;                 //                     #     ##
    image_1[7] = 0b11111111;                 // Нижняя строка       ########
                                             //
//  Создаём 2 изображение (монитор):         //
    image_2[0] = 0b11111111;                 // Верхняя строка      ########
    image_2[1] = 0b10000001;                 //                     #      #
    image_2[2] = 0b10000001;                 //                     #      #
    image_2[3] = 0b10000001;                 //                     #      #
    image_2[4] = 0b11111111;                 //                     ########
    image_2[5] = 0b11111111;                 //                     ########
    image_2[6] = 0b00011000;                 //                        ##
    image_2[7] = 0b11111111;                 // Нижняя строка       ########
}                                            //
                                             //
void loop(){                                 //
    Metro[0].on(image_1);                    // Выводим на дисплей изображение массива image_1.
    delay(3000);                             // Ждём 3 секунды.
    Metro[0].on(image_2);                    // Выводим на дисплей изображение массива image_2.
    delay(3000);                             // Ждём 3 секунды.
}                                            //

Данный пример демонстрирует вывод изображений из массивов.

Вывод и стирание изображения с анимацией:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
const uint8_t image[8] = { 0b00111100,       // Создаём изображение "смайлик".
                           0b01000010,       //
                           0b10100101,       //                       ####
                           0b10000001,       //                      #    #
                           0b10100101,       //                     # #  # #
                           0b10011001,       //                     #      #
                           0b01000010,       //                     # #  # #
                           0b00111100 };     //                     #  ##  #
                                             //                      #    #
                                             //                       ####
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули.
}                                            // Указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
                                             //
void loop(){                                 //
//  Включаем дисплей:                        //
    Metro[0].on(X8_EMPTY_RIPPLES);           // В качестве параметра указываем анимацию появления рябью из пустого фона.
    delay(2000);                             // Ждём 2 секунды. В результате все светодиоды дисплея будут светиться.
//  Выводим изображение на дисплей:          //
    Metro[0].on(image, X8_FILLED_RIPPLES);   // В качестве параметров указываем имя массива и анимацию появления рябью из закрашенного фона.
    delay(5000);                             // Ждём 5 секунд. В результате на дисплее будет изображение смайлика.
//  Выключаем дисплей:                       //
    Metro[0].off(X8_EMPTY_RIPPLES);          // В качестве параметра указываем анимацию исчезания рябью в пустой фон.
    delay(2000);                             // Ждём 2 секунды. В результате все светодиоды дисплея будут выключены.
}                                            //

В данном примере все светодиоды дисплея поочерёдно и хаотично включатся, далее некоторые светодиоды поочерёдно и хаотично выключатся так что на дисплее остаётся изображение смайлика, после чего оставшиеся светодиоды поочерёдно и хаотично выключатся и всё начнётся заново.

Поворот дисплея:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
const uint8_t image[8] = { 0b00111100,       // Создаём изображение "капля".
                           0b01111110,       //
                           0b11001111,       //                       ####
                           0b10000110,       //                      ######
                           0b10000000,       //                     ##  ####
                           0b10000000,       //                     #    ##
                           0b01000000,       //                     #
                           0b00100000 };     //                     #
                                             //                      #
                                             //                       #
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули, указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
    Metro[0].on(image);                      // Выводим на дисплей изображение массива image_1.
}                                            //
                                             //
void loop(){                                 //
    Metro[0].on(X8_ANGLE_0  ); delay(100);   // Поворачиваем дисплей на 0°   и ждём 0.1 секунду.
    Metro[0].on(X8_ANGLE_90 ); delay(100);   // Поворачиваем дисплей на 90°  и ждём 0.1 секунду.
    Metro[0].on(X8_ANGLE_180); delay(100);   // Поворачиваем дисплей на 180° и ждём 0.1 секунду.
    Metro[0].on(X8_ANGLE_270); delay(100);   // Поворачиваем дисплей на 270° и ждём 0.1 секунду.
}                                            // Поворачивается не только текущее изображение, но и выводимое после установки поворота.

В данном примере изображение дисплея будет постоянно вращаться по часовой стрелке.

Яркость:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
int  i=7;                                    // Определяем переменную для хранения яркости дисплея.
bool f=1;                                    // Определяем флаг указывающий на увеличение яркости дисплея.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули, указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
    Metro[0].on();                           // Включаем дисплей. Все светодиоды будут светиться.
}                                            //
                                             //
void loop(){                                 //
    Metro[0].on(i);                          // Применяем значение яркости.
    delay(500);                              // Ждём пол секунды.
    if(f){ i++; }else{ i--; }                // Увеличиваем или уменьшаем значение яркости.
                                             //
    if(i>10){i=10; f=0;}                     // Если яркость вышла за максимум, то указываем её уменьшать.
    if(i<0 ){i=0;  f=1;}                     // Если яркость вышла за минимум,  то указываем её увеличивать.
}                                            //

В данном примере все светодиоды включаются, после чего их яркость постоянно плавно увеличивается до максимума и уменьшается до минимума.

Вывод символа:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули.
}                                            // Указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
                                             //
void loop(){                                 //
    Metro[0].set( 'H' ); delay(500);         // Выводим символ 'H' и ждём пол секунды.
    Metro[0].set( 'e' ); delay(500);         // Выводим символ 'e' и ждём пол секунды.
    Metro[0].set( 'l' ); delay(500);         // Выводим символ 'l' и ждём пол секунды.
    Metro[0].set( 108 ); delay(500);         // Выводим символ 'l' и ждём пол секунды. В данном случае символ 'l' выводится по его коду.
    Metro[0].set( 'o' ); delay(500);         // Выводим символ 'o' и ждём пол секунды.
    Metro[0].off();      delay(500);         // Выключаем дисплей.
}                                            //

В данном примере на дисплее появляются символы слова «Hello» с задержкой в пол секунды. Для вывода символов Кириллицы нужно указывать их код в кодировке CP-866.

Однократная прокрутка бегущей строки:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули, указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
    Metro[0].set("Hello world", 250);        // Выводим текст бегущей строки "Hello world".
}                                            // Скорость прокрутки 250 (допустимые значения от 0 до 255).
                                             //
void loop(){                                 //
}                                            //

В данном примере на дисплее однократно прокрутится бегущая строка с текстом «Hello world» и скоростью 250, после чего дисплей погаснет.

Постоянная прокрутка бегущей строки:

#include <Wire.h>                            // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                  // Подключаем библиотеку iarduino_Metro.
                                             //
void setup(){                                //
    iarduino_Metro_Start(&Wire);             // Определяем подключённые модули, указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
    Metro[0].set("Hello world", 250, 1000);  // Выводим текст бегущей строки "Hello world".
}                                            // Скорость прокрутки 250 (допустимые значения от 0 до 255).
                                             // Пауза между прокрутками строк 1000 мс.
void loop(){                                 //
}                                            //

Данный пример отличается от предыдущего тем, что функция set() вызвана с 3 параметрами. Где третий параметр определяет паузу между прокрутками бегущей строки. Значит по окончании прокрутки будет выдержана пауза в 1 секунду, после чего строка будет прокручена заново.

Бегущая строка на Русском:

#include <Wire.h>                                  // Подключаем библиотеку Wire.
#include <iarduino_Metro.h>                        // Подключаем библиотеку iarduino_Metro.
                                                   //
void setup(){                                      //
    iarduino_Metro_Start(&Wire);                   // Определяем подключённые модули, указав ссылку на объект работы с шиной I2C (по умолчанию &Wire).
    Metro[0].set("\217\340\250\242\245\342", 250); // Выводим текст "Привет".
}                                                  // Скорость прокрутки 250 (допустимые значения от 0 до 255).
                                                   //
void loop(){                                       //
}                                                  //

Так как в разных кодировках коды символов Кириллицы имеют разные значения и даже объем, то текст на Русском языке нужно вводить кодами символов в кодировке CP-866. В Arduino IDE для добавления в строку символа по его коду указывается обратный слеш и код символа в восьмеричной системе исчисления. Строка данного примера состоит из одного слова - "Привет" и будет однократно прокручена на дисплее.

Описание функций библиотеки:

В данном разделе описаны функции библиотеки iarduino_Metro для работы со светодиодной матрицей 8x8, при работе с другими модулями те же функции могут иметь другое назначение.

Подключение библиотеки:

  • Если используется аппаратная шина I2C:
    При подключении к платам Metro Leonardo, Metro ESP, или шине I2C других плат.
#include <Wire.h>                  // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_Metro.
#include <iarduino_Metro.h>        // Подключаем библиотеку для работы с модулями Metro.
  • Если используется программная шина I2C:
    При подключении к платам у которых нет шины I2C или нет возможности её использовать.
#include <iarduino_I2C_Software.h> // Подключаем библиотеку для работы с программной шиной I2C, до подключения библиотеки iarduino_Metro.
SoftTwoWire sWire(3,4);            // Создаём объект для работы с шиной I2C, указав выводы которым будет назначена роль линий: SDA, SCL.
#include <iarduino_Metro.h>        // Подключаем библиотеку для работы с модулями Metro.

После подключения библиотеки iarduino_Metro создавать объекты не требуется, вместо этого необходимо однократно вызвать функцию iarduino_Metro_Start(&ШИНА,ADR); в коде setup. Эта функция принимает два необязательных параметра: ссылку на объект для работы с шиной I2C на которой находятся модули Metro (по умолчанию &Wire) и номер вывода к которому подключается вход ADR модуля Metro (по умолчанию вывод D12).

Функция обнаружит все модули Metro на указанной шине I2C, назначит им адреса и создаст массив объектов Metro, количество элементов которого будет совпадать с количеством найденных модулей Metro.

Определение подключённых модулей Metro:

  • Если используется аппаратная шина I2C:
    При подключении к платам Metro Leonardo, Metro ESP, или шине I2C других плат.
iarduino_Metro_Start();           // Найти все модули используя параметры по умолчанию (&Wire, 12).
iarduino_Metro_Start(&Wire);      // Найти все модули на основной аппаратной шине I2C (&Wire), используя вывод ADR по умолчанию (12).
iarduino_Metro_Start(&Wire,12);   // Найти все модули на основной аппаратной шине I2C (&Wire), используя 12 вывод для подключения к входу ADR.
iarduino_Metro_Start(12);         // Найти все модули на шине I2C по умолчанию (&Wire), используя 12 вывод для подключения к входу ADR.
iarduino_Metro_Start(&Wire1,10);  // Найти все модули на первой после основной аппаратной шине I2C (&Wire1), используя 10 вывод для подключения к входу ADR. Не подходит для Metro Leonardo и Metro ESP.
iarduino_Metro_Start(&Wire2,11);  // Найти все модули на второй после основной аппаратной шине I2C (&Wire2), используя 11 вывод для подключения к входу ADR. Не подходит для Metro Leonardo и Metro ESP.
i = iarduino_Metro_Start();       // Независимо от параметров функция возвращает количество найденных модулей Metro.
  • Если используется программная шина I2C:
    При подключении к платам у которых нет шины I2C или нет возможности её использовать.
iarduino_Metro_Start(&sWire);     // Найти все модули на программной шине I2C, используя вывод ADR по умолчанию (12).
iarduino_Metro_Start(&sWire,12);  // Найти все модули на программной шине I2C, используя 12 вывод для подключения к входу ADR.
i = iarduino_Metro_Start(&sWire); // Функция возвращает количество найденных модулей Metro.

После определения подключенных модулей станет доступен массив Metro, каждый элемент которого является объектом подключенного модуля Metro и предназначен для управления им.

    Например, если к управляющей плате подключено 3 любых модуля Metro, то массив Metro будет содержать 3 элемента:
  • Metro[0] - объект для управления первым модулем (ближайшим к управляющей плате);
  • Metro[1] - объект для управления вторым модулем (следующим после первого);
  • Metro[2] - объект для управления третьим модулем (дальним от управляющей платы).

Сторонние модули ша шине I2C: На шине I2C могут присутствовать сторонние модули* (не принадлежащие линейке Metro) со своими библиотеками. Это не повлияет на корректность обнаружения модулей Metro, не приведёт к присвоению неуникального адреса модулю и не нарушит очерёдность следования элементов массива Metro.
* Кроме сторонних модулей с адресом 0x09.

Функция set();

  • Назначение: Функция выводит символ или текст бегущей строкой.
  • Синтаксис:
    • Metro[ индекс ].set( СИМВОЛ );
    • Metro[ индекс ].set( "ТЕКСТ" , СКОРОСТЬ [ , ПАУЗА ] );
  • Параметры:
    • СИМВОЛ - Символ или код символа от 1 до 255 который требуется вывести на дисплей.
    • "ТЕКСТ" - Содержимое бегущей строки, до 512 символов. Текст записывается в модуль и будет прокручен модулем с указанной скоростью, после чего дисплей выключится.
    • СКОРОСТЬ - Целочисленное значение от 0 до 255 определяющее скорость движения бегущей строки, чем выше значение, тем быстрее прокручивается текст. Если указан 0, то бегущая строка сдвигаться не будет. Если указано значение от 1 до 255, то задержка между сдвигом бегущей строки на 1 пиксель будет равна (256 - СКОРОСТЬ) / 100 секунд.
    • ПАУЗА - Целочисленное значение определяющее время до повторного запуска бегущей строки, указывается в миллисекундах от 0 до 25500 и округляется до сотых. Если параметр отсутствует или равен 0, то повторный запуск осуществляться не будет.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Бегущая строка приостанавливается на первом и последнем символе, на 1 секунду.
    • После прохождения всей бегущей строки дисплей выключается. Если указан параметр ПАУЗА (и он не равен 0), то по окончании указанного времени бегущая строка будет запущена заново.
  • Пример:
Metro[0].set('S');                      // Вывести на дисплей изображение символа 'S'. Символ указывается в одинарных кавычках.
Metro[0].set(143);                      // Вывести на дисплей изображение символа с кодом 143. Используется кодировка CP-866, в которой код 143 соответствует символу 'П'.
Metro[0].set("Hello world", 250);       // Вывести текст "Hello world" однократно . Скорость бегущей строки 250.
Metro[0].set("Hello world", 250, 2000); // Вывести текст "Hello world" многократно. Скорость бегущей строки 250, пауза между прохождениями бегущей строки 2 секунды.

Функция off();

  • Назначение: Выключение дисплея.
  • Синтаксис: Metro[ индекс ].off( [АНИМАЦИЯ] );
  • Параметры:
    • БЕЗ ПАРАМЕТРА - Выключить дисплей без анимации. Выключение всех светодиодов.
    • АНИМАЦИЯ - Выключить дисплей с анимацией. Можно указать следующие значения:
      • X8_EMPTY_RIPPLES - анимация исчезания рябью в пустой фон.
      • X8_FILLED_RIPPLES - анимация исчезания рябью в закрашенный фон.
      • X8_EMPTY_DOWN - анимация исчезания сверху-вниз в пустой фон.
      • X8_FILLED_DOWN - анимация исчезания сверху-вниз в закрашенный фон.
      • X8_EMPTY_TOP - анимация исчезания снизу-вверх в пустой фон.
      • X8_FILLED_TOP - анимация исчезания снизу-вверх в закрашенный фон.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Выключить дисплей можно с анимацией исчезания изображения или без таковой.
    • По окончании анимации исчезания в пустой фон все светодиоды будут выключены.
    • По окончании анимации исчезания в закрашенный фон все светодиоды будут светиться.
    • При выключении дисплея без анимации все светодиоды одновременно погаснут.
  • Пример:
Metro[0].off();                 // Выключить дисплей без анимации (все светодиоды выключатся).
Metro[0].off(X8_EMPTY_RIPPLES); // Стереть изображение рябью в пустой фон (выключать по одному светодиоду в хаотичном порядке пока не погаснет весь дисплей).

Функция on();

  • Назначение: Включение дисплея.
  • Синтаксис:
    • Metro[ индекс ].on( [ МАССИВ ] , [ АНИМАЦИЯ ] );
    • Metro[ индекс ].on( ЯРКОСТЬ );
    • Metro[ индекс ].on( ПОВОРОТ );
  • Параметры:
    • БЕЗ ПАРАМЕТРА - Включить все светодиоды.
    • МАССИВ - 8 байтовый массив биты которого сформируют изображение на дисплее (см пример).
    • АНИМАЦИЯ - Вывести на дисплей массив изображения с анимацией. Можно указать следующие значения:
      • X8_EMPTY_RIPPLES - анимация появления рябью из пустого фона.
      • X8_FILLED_RIPPLES - анимация появления рябью из закрашенного фона.
      • X8_EMPTY_DOWN - анимация появления сверху-вниз из пустого фона.
      • X8_FILLED_DOWN - анимация появления сверху-вниз из закрашенного фона.
      • X8_EMPTY_TOP - анимация появления снизу-вверх из пустого фона.
      • X8_FILLED_TOP - анимация появления снизу-вверх из закрашенного фона.
      • Допускается указывать анимацию в качестве первого параметра (без массива).
    • ЯРКОСТЬ - Целочисленное значение от 0 до 10 определяющее яркость дисплея. Установка яркости не изменит текущее изображение дисплея.
    • ПОВОРОТ - Устанавливает угол поворота дисплея. Можно указать следующие значения:
      • X8_ANGLE_0 - выводить данные на дисплей с поворотом в 0° по часовой стрелке.
      • X8_ANGLE_90 - выводить данные на дисплей с поворотом в 90° по часовой стрелке.
      • X8_ANGLE_180 - выводить данные на дисплей с поворотом в 180° по часовой стрелке.
      • X8_ANGLE_270 - выводить данные на дисплей с поворотом в 270° по часовой стрелке.
      • Задание угла повернёт изображение но не изменит его.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Включить дисплей можно с анимацией появления изображения или без таковой.
    • В начале выполнения анимации появления, дисплей либо очищается, либо закрашивается, создавая фон для появления изображения массива.
    • По окончании анимации появления на дисплее будет изображение массива.
    • Функция с параметрами ЯРКОСТЬ или ПОВОРОТ не включает дисплей, а устанавливает его параметры.
  • Пример:
byte IMAGE[8] = { 0b00000000,         // Определяем массив из 8 байт.
                  0b00011000,         // где каждый байт массива это строка изображения,
                  0b00111100,         // а каждый бит байта управляет одним светодиодом.
                  0b01111110,         //
                  0b00011000,         // Если бит установлен то светодиод включён.
                  0b00011000,         //
                  0b00011000,         // В данном примере массив содержит изображение стрелки направленной вверх,
                  0b00000000 };       // стрелку можно увидеть посмотрев на массив в этом примере.
                                      //
Metro[0].on();                        // Включить дисплей без анимации (все светодиоды включатся).
Metro[0].on(X8_EMPTY_DOWN);           // Включить дисплей с анимацией появления сверху-вниз из пустого фона (так как изображение не указано, то все светодиоды построчно включатся от верхней до нижней строки).
Metro[0].on(IMAGE);                   // Вывести изображение массива IMAGE без анимации (на дисплее появится изображение).
Metro[0].on(IMAGE, X8_EMPTY_RIPPLES); // Вывести изображение массива IMAGE с анимацией появления рябью из пустого фона (включать по одному светодиоду в хаотичном порядке пока на дисплее не отрисуется изображение).
Metro[0].on(5);                       // Установить 50% яркость дисплея. Если на дисплее было изображение, то оно на нем и останется.
Metro[0].on(X8_ANGLE_180);            // Задать поворот для вывода данных в 180°. Если на дисплее было изображение, то оно на нем и останется, только повернётся на 180°, как и данные выводимые на дисплей позже.

Функция frequency();

  • Назначение: Функция задаёт частоту обновления экрана.
  • Синтаксис: Metro[ индекс ].frequency( ЧАСТОТА );
  • Параметры:
    • ЧАСТОТА - Целочисленное значение определяющее частоту обновления дисплея как количество кадров в секунду, от 10 до 255.
  • Возвращаемые значения: Нет.
  • Примечание:
    • По умолчанию задано обновление в 100 к/сек.
  • Пример:
Metro[0].frequency(20); // Изменить частоту обновления дисплея на 20 кадров в секунду. При такой низкой частоте Вы увидите мерцание дисплея.

Переменная address:

  • Тип: uint8_t.
  • Данные: Адрес модуля на шине I2C.
  • Примечание: Адрес формируется и присваивается во время определения модулей функцией iarduino_Metro_Start(); Не меняйте адрес, так как он используется библиотекой.
  • Пример чтения адреса модуля:
Serial.print  ( "Адрес модуля на шине I2C = " );
Serial.println( Metro[0].address              );

Переменная model:

  • Тип: uint8_t.
  • Данные: Идентификатор типа модуля.
  • Примечание: Тип модуля считывается во время определения модулей функцией iarduino_Metro_Start(); Не меняйте тип модуля, так как он используется библиотекой.
  • Пример определения типа модуля:
switch( Metro[0].model ){
    case MOD_KEY: Serial.println( "кнопка"                         ); break;
    case MOD_RGB: Serial.println( "светодиод"                      ); break;
    case MOD_RES: Serial.println( "потенциометр"                   ); break;
    case MOD_BUZ: Serial.println( "звукоизлучатель"                ); break;
    case MOD_DHT: Serial.println( "датчик влажности и температуры" ); break;
    case MOD_DSL: Serial.println( "датчик освещённости"            ); break;
    case MOD_8X8: Serial.println( "светодиодная матрица 8х8"       ); break;
    default:      Serial.println( "неизвестный модуль"             ); break;
}

Переменная version:

  • Тип: uint8_t.
  • Данные: Версия прошивки модуля.
  • Примечание: Версия прошивки считывается во время определения модулей функцией iarduino_Metro_Start(); Изменение значения переменной не изменит версию модуля и не повлияет на работу модуля, и библиотеки.
  • Пример чтения версии прошивки модуля:
Serial.print  ( "Версия прошивки модуля = " );
Serial.println( Metro[0].version            );

Переменная size:

  • Тип: uint8_t.
  • Данные: Объем памяти ОЗУ в байтах, используемый библиотекой для данного модуля.
  • Примечание: Библиотека создаёт массив объектов Metro с помощью функции iarduino_Metro_Start(); в коде setup (при старте скетча), значит и память ОЗУ для работы с модулями выделяется там же, а не во время компиляции скетча. Зная объем выделенной памяти можно определить объем свободной и рассчитать, какое количество модулей Metro ещё можно подключить. Изменение значения переменной не изменит объём выделенной памяти и не повлияет на работу модуля, и библиотеки.
  • Пример чтения объема памяти ОЗУ выделенного для работы с модулем:
Serial.print  ( "Для работы данного модуля выделено " );
Serial.print  ( Metro[0].size                         );
Serial.println( " байт памяти ОЗУ."                   );

Применение:

Модуль Metro - LED матрица 8x8 можно использовать в любых проектах где требуется вывод данных на монохромный дисплей размером 8x8 пикселей. В качестве данных для вывода могут использоваться изображения, символы или бегущая строка.

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
