Энкодер (Trema-модуль)

Исходники изображение:
Библиотеки:

Общие сведения:

Trema-модуль Энкодер - это датчик угла поворота, позволяющий дискретно (прерывисто) определять угол поворота вала и нажатие на него. Основным элементом данного модуля является инкрементальный (пошаговый) энкодер с тактовой (тактильной) кнопкой.

Видео:

Спецификация:

  • Входное напряжение питания модуля: 5 В
  • Ток потребляемый модулем: < 3 мА
  • Допустимый ток на выходах модуля: < 10 мА
  • Сопротивление контактов: < 3 Ом
  • Количество циклов вращения: < 30'000
  • Количество циклов переключения: < 20'000
  • Рабочая температура: -30 ... 70 °C
  • Длина вала: 12 мм
  • Диаметр вала: Ø6 мм
  • Габариты: 30x30x38 (с учётом колодки выводов)

Все модули линейки "Trema" выполнены в одном формате

Подключение:

  • Выводы A и B модуля являются выходами энкодера
  • Вывод S (Signal) модуля является выходом тактовой кнопки
  • Выводы V (Vcc) и G (GND) модуля являются входом питания

При использовании библиотеки iarduino_Encoder_tmr, все выходы модуля можно подключать к любым выводам Arduino, а к одной Arduino можно подключить до 8 модулей.

Модуль удобно подключать 2 способами, в зависимости от ситуации:

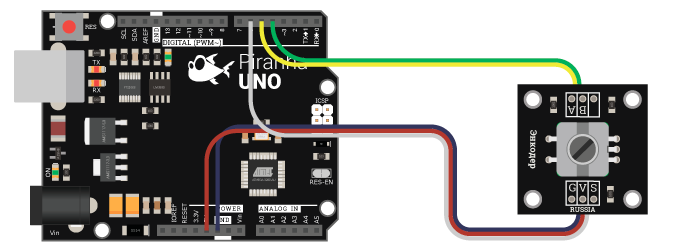

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

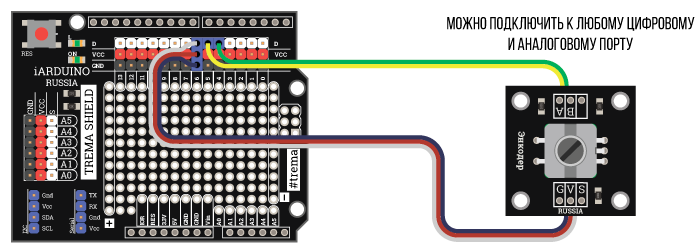

Способ - 2 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Питание:

Входное напряжение 5 В постоянного тока, подаётся на выводы V (Vcc) и G (GND) модуля.

Подробнее о модуле:

Полный оборот инкрементального энкодера (360°) разбит на дискретные участки (шаги), при прохождении которых энкодер формирует импульсы на своих выходах. Подсчитав количество импульсов, можно определить угол поворота относительно начального положения вала. У инкрементального энкодера имеется два выхода (третий вывод является общим входом, с которым импульсно соединяются выходы) и на обоих выходах формируется одинаковое количество импульсов, но в зависимости от направления поворота, импульсы на одном выводе будут опережать или отставать от импульсов на другом выводе (код Грея). Таким образом можно определить не только угол, но и направление поворота.

Полный оборот вала Trema-энкодера разбит на 20 дискретных участков по 18° на каждый, значит при полном обороте вала энкодера, на выходе каждого вывода модуля сформируется по 20 импульсов.

При неподвижном и не нажатом вале энкодера, на выходах модуля A и B присутствуют уровни логической «1», а на выходе S (Signal) уровень логического «0». При вращении вала энкодера на выходах A и B формируются отрицательные импульсы, а при нажатии на вал, на выходе S (Signal) устанавливается уровень логической «1».

Для работы с модулем предлагаем воспользоваться библиотекой iarduino_Encoder_tmr, которая позволяет работать с несколькими энкодерами используя второй аппаратный таймер. Библиотека постоянно считывает уровни сигналов на выходах A и B модулей, фиксируя наличие поворота и его направление. Получить состояние энкодера можно вызвав функцию библиотеки read, которая вернёт одно из трёх состояний: encLEFT(зафиксирован поворот влево), encRIGHT (зафиксирован поворот вправо), или false (повороты не зафиксированы).

ВАЖНО: библиотека использует второй аппаратный таймер,

НЕ ВЫВОДИТЕ СИГНАЛЫ ШИМ НА 3 ИЛИ 11 ВЫВОД!

Подробнее про установку библиотеки читайте в нашей инструкции..

Примеры:

Пример 1:

int i=enc.read();                            //  Читаем состояние энкодера в переменную i
if(i){                                       //  Если энкодер зафиксировал поворот (i!=false), то ...
    if( i==encLEFT  ){Serial.println("<");}  //  Если энкодер зафиксировал поворот влево,  выводим символ <
    if( i==encRIGHT ){Serial.println(">");}  //  Если энкодер зафиксировал поворот вправо, выводим символ >
}

Пример 2:

i = i + enc.read();  //  Если энкодер зафиксирует поворот, то значение переменной i изменится:
                     //  если был поворот влево, то переменная i уменьшится на 1, а если был поворот вправо, то увеличится на 1.
                     //  Единственную строку данного примера можно записать еще короче: i+=enc.read();

Вывод состояния энкодера:

#include <iarduino_Encoder_tmr.h>             //  Подключаем библиотеку iarduino_Encoder_tmr для работы с энкодерами через аппаратный таймер
iarduino_Encoder_tmr enc(11,12);              //  Объявляем объект enc для работы с энкодером указывая (№ вывода A, № вывода B)
                                              //  Если при объявлении объектов перепутать выводы, то поворот влево будет расценен как поворот вправо и наоборот
void setup(){
    Serial.begin(9600);                       //  Инициируем передачу данных в монитор последовательного порта
    enc.begin();                              //  Инициируем работу с энкодером
}
void loop(){
    int i=enc.read();                         //  Читаем состояние энкодера в переменную i
    if(i){                                    //  Если энкодер зафиксировал поворот, то ...
        if(i==encLEFT ){Serial.println("<");} //  Если энкодер зафиксировал поворот влево,  выводим символ <
        if(i==encRIGHT){Serial.println(">");} //  Если энкодер зафиксировал поворот вправо, выводим символ >
    }
}

При каждом повороте энкодера, в мониторе будет отображаться его направление.

Вывод счетчика энкодера:

#include <iarduino_Encoder_tmr.h>             //  Подключаем библиотеку iarduino_Encoder_tmr для работы с энкодерами через аппаратный таймер
iarduino_Encoder_tmr enc(11,12);              //  Объявляем объект enc для работы с энкодером указывая (№ вывода A, № вывода B)
int    n = 0;                                 //  Определяем переменную n для подсчёта дискретных поворотов энкодера
void setup(){
    Serial.begin(9600);                       //  Инициируем передачу данных в монитор последовательного порта
    enc.begin();                              //  Инициируем работу с энкодером
}
void loop(){
    int i=enc.read();                         //  Читаем состояние энкодера в переменную i
    if(i){                                    //  Если энкодер зафиксировал поворот, то ...
        n=n+i;   /* n+=i*/                    //  Меняем значение счётчика n, т.к. в переменной i находится -1 (при повороте влево), или +1 (при повороте вправо).
        Serial.println(n);                    //  Выводим значение счётчика n
    }
}

При повороте энкодера в мониторе будет отображаться значение счётчика, при повороте влево счётчик будет уменьшаться, а при повороте вправо - увеличиваться.

Описание основных функций библиотеки:

Подключение библиотеки:

#include <iarduino_Encoder_tmr.h>                  //  Подключаем библиотеку iarduino_Encoder_tmr для работы с энкодерами через аппаратный таймер
iarduino_Encoder_tmr enc(№_вывода_A, №_вывода_B);  //  Объявляем объект enc для работы с энкодером (можно использовать любые выводы Arduino)

Можно объявить несколько объектов, тогда каждый объект будет работать со своим энкодером
Имена объектов должны отличаться. Библиотека позволяет подключить до 8 энкодеров.

Функция begin();

  • Назначение: Инициализация работы с энкодером.
  • Синтаксис: begin();
  • Параметры: Нет.
  • Возвращаемые значения: Нет.
  • Примечание: Вызывается 1 раз в коде setup.
  • Пример:
void setup(){
    enc.begin();  //  Инициируем работу с энкодером
}

Функция read();

  • Назначение: Чтение состояния энкодера.
  • Синтаксис: read();
  • Параметры: Нет.
  • Возвращаемые значения: int8_t
    • encLEFT - зафиксирован поворот влево.
    • encRIGHT - зафиксирован поворот вправо.
    • false - повороты не зафиксированы.
  • Примечание:
    • Если повернуть энкодер и вызвать функцию read(), она вернёт зафиксированное состояние, а на последующие вызовы функция будет возвращать false до тех пор, пока опять не будет зафиксирован поворот.
    • Если повернуть энкодер, а функцию read() вызвать через пол года, она вернёт зафиксированное состояние.
    • Если повернуть энкодер в разные стороны, а потом вызвать функцию read(), она вернёт последнее зафиксированное состояние.
    • Возвращаемые значения можно использовать для увеличения или уменьшения Ваших переменных:
      encLEFT = -1, encRIGHT = 1, false = 0.

Применение:

  • Роботостроение
  • Бытовая техника (стиральные машины, микроволновые печи и т.д.)
  • Аудиосистемы
