Датчик звука (Trema-модуль v2.0)

Общие сведения:

Trema-модуль Датчик звука - позволяет получить аналоговое значение, соответствующее уровню громкости звука. Модуль обладает высокой чувствительностью. Сигнал на выходе модуля не повторяет форму звукового сигнала, а соответствует уровню его громкости в любой промежуток времени.

Видео:

Спецификация:

  • Напряжение питания: 5 В постоянного тока.
  • Потребляемый ток: 3,3 ... 3,7 мА (зависит от уровня громкости).
  • Чувствительность: -40 дБ ± 2 дБ.
  • Частотный диапазон: 35 Гц ... 10 кГц.
  • Габариты: 30x30 мм.

Все модули линейки "Trema" выполнены в одном формате

    Подключение:

    Trema датчик звука является аналоговым модулем, а значит его выход «S» (Signal) подключается к любому аналоговому входу Arduino.

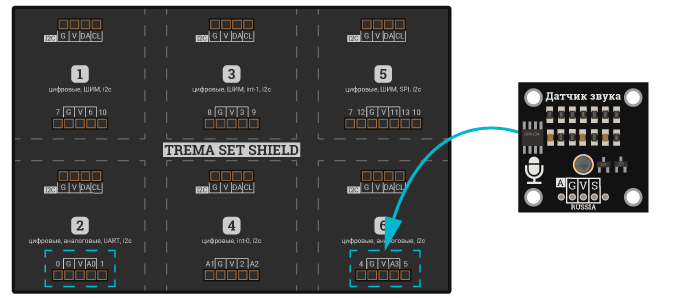

    Схема установки модуля при его подключении через Trema Set Shield.

    Модуль удобно подключать 3 способами, в зависимости от ситуации:

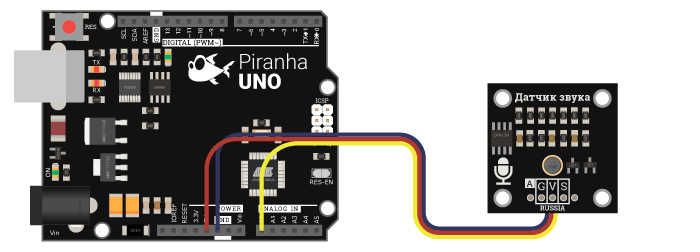

    Способ - 1 :  Используя проводной шлейф и Piranha UNO

    Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

    Способ - 2 :  Используя Trema Set Shield

    Модуль можно подключить к любому аналоговому входу Trema Set Shield.

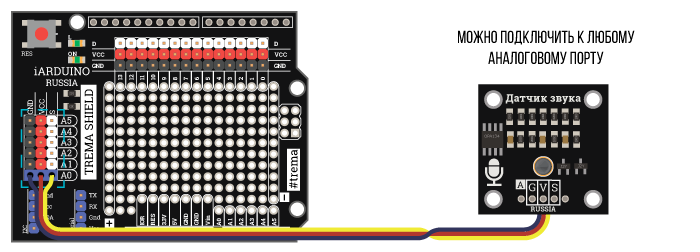

    Способ - 3 :  Используя проводной шлейф и Shield

    Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

    Питание:

    Входное напряжение питания 5 В постоянного тока, подаётся на выводы «V» (Vcc) и «G» (GND) модуля.

    Подробнее о модуле:

    Звук это механические колебания распространяемые в твёрдых, жидких и газообразных средах. Микрофон Trema датчика звука преобразует механические колебания воздушной среды в электрические колебания и усиливает их, так как имеет встроенный предварительный усилитель. Полученный сигнал усиливается основным усилителем модуля построенным на чипе OPA134. В следующем блоке модуля из полученного сигнала удаляется постоянная составляющая и срезаются отрицательные полупериоды, после чего он опять усиливается. Далее сигнал поступает на сглаживающий фильтр и через согласующий блок поступает на выход модуля.

    Модуль Благодаря наличию нескольких каскадов усиления обладает высокой чувствительностью. Сигнал на выходе модуля соответствует уровню громкости звука в любой промежуток времени, это значит что для измерения уровня громкости достаточно однократного чтения показаний датчика.

    Примеры:

    Управление светодиодами по хлопку.

    const uint8_t  pinSensor   = A0;                      // Номер вывода к которому подключён датчик звука (можно изменить на любой другой аналоговый вывод).
    const uint16_t varVolume   = 400;                     // Минимальный уровень громкости (значение от 0 до 1023). Чем ниже значение, тем чувствительнее устройство.
    const uint16_t varDuration = 2000;                    // Время, которое отводится на хлопки (в миллисекундах), за это время Вы должны успеть совершить максимальное количество хлопков.
    const uint8_t  pinLED[3]  = {9, 6, 3};                // Номера выводов к которым подключены светодиоды (первый светодиод подключен к 9 выводу, второй к 6 и третий к 3). Можно указывать любые выводы.
    const uint8_t  varLED[3]  = {2, 3, 4};                // Количество хлопков для реакции светодиодов (первый светодиод реагирует на 2 хлопка, второй на 3 и третий на 4). Можно указывать любое количество хлопков.
    bool           flgLED[3]  = {0, 0, 0};                // Флаги состояния светодиодов (1-вкл / 0-выкл). Установленные в данной строке значения применяются при старте.
    uint8_t        varSum;                                // Переменная для подсчёта количества хлопков за время varDuration.
    uint32_t       varTimeOut;                            // Переменная для хранения времени завершения сессии хлопков.

    void setup() {
      for (uint8_t i = 0; i < sizeof(pinLED); i++) {      // Проходим по всем выводам к которым подключены светодиоды ...
        pinMode      (pinLED[i], OUTPUT);                 // Конфигурируем вывод очередного светодиода как выход (OUTPUT).
        digitalWrite (pinLED[i], flgLED[i]);              // Устанавливаем на этом выводе состояние flgLED.
      }
    }
    void loop() {
      //Если зафиксирован хлопок:
      if (analogRead(pinSensor) > varVolume) {            // Если зафиксирован уровень звука выше значения varVolume, то ...
        //Считаем количество хлопков за время varDuration:
        varSum = 0;                                       // Сбрасываем счетчик количества хлопков.
        varTimeOut = millis() + varDuration;              // Определяем время завершения текущей сессии хлопков (текущее время + varDuration).
        while (varTimeOut > millis()) {                   // Уходим в цикл пока не наступит время завершения текущей сессии хлопков ...
          if (analogRead(pinSensor) > varVolume) {        // Если зафиксирован уровень звука выше значения varVolume, то ...
            while (analogRead(pinSensor) > varVolume) {   // Уходим в цикл ожидания завершения текущего хлопка.
              delay(50);                                  // Задержка delay(50) подавляет дребезг начала хлопка.
            }
            varSum++;                                     // Учитываем этот хлопок увеличивая значение varSum.
            delay(50);                                    // Задержка delay(50) подавляет дребезг окончания хлопка.
          }
        }
        // Время varDuration вышло, количество хлопков подсчитано и хранится в varSum, выполняем действия:
        for (uint8_t i = 0; i < sizeof(varLED); i++) {    // Проходим по всем лампам ...
          if (varSum == varLED[i]) {                      // Если количество хлопков varSum совпало со значением varLED одного из светодиодов, то ...
            flgLED[i] = ! flgLED[i];                      // Меняем состояние флага flgLED для этого светодиода.
            digitalWrite(pinLED[i], flgLED[i]);           // Устанавливаем логический уровень на выводе pinLED в соответствии со значением флага flgLED.
          }
        }
      }
      //  В этом месте можно написать свой код ...        // Этот код будет выполняться в то время, пока не фиксируются хлопки.
    }

    Применение:

    • Сигнализации;
    • Системы, управляемые звуком (свет, двери и т.д.);
