Общие сведения:
Эта статья - пошаговая инструкция по установке драйвера USB-UART преобразователя на чипе CH340 для операционной системы Window 7.
Внимание! Для установки драйверов необходимы права администатора. Зайдите от имени пользователя с правами администратора или попросите администатора компьютера дать повышенные права аккаунту, от имени которого будет производиться установка драйвера.
Драйвер - исполняемая программа-модуль, предоставляющая интерфейсы высокого уровня для управления устройствами на низком уровне.
Шаг 1. Подключение устройства.
![](http://iarduino.ru/img/upload/05789b19cb113bed9740326cd7888ce8.png)
После подключения устройства с FTDI преобразователем появится сообщение об установке драйвера.
![](http://iarduino.ru/img/upload/8f09c1a1086d080087e8cab24571eed0.png)
Через некоторое время появится сообщение о том, что драйвер не был успешно установлен. Если данное сообщение не появилось, скорее всего драйвер уже установлен, перейдите к шагу 5 и проверьте присутствие драйвера.
Шаг 2. Диспетчер устройств.
![](http://iarduino.ru/img/upload/05968ea128339c2a14c0fce9c07949c7.png)
В меню Пуск (Кнопка с четырёхцветным логотипом Windows в левом нижнем углу экрана) нажмите правой клавишей мыши на "Компьютер", далее нажмите "Свойства".
![](http://iarduino.ru/img/upload/a138219a8439104ad37c79937494f829.png)
Во вновь открывшемся окне нажмите "Диспетчер устройств".
![](http://iarduino.ru/img/upload/0fef7e86667964ddb0547e0e6616d9bc.png)

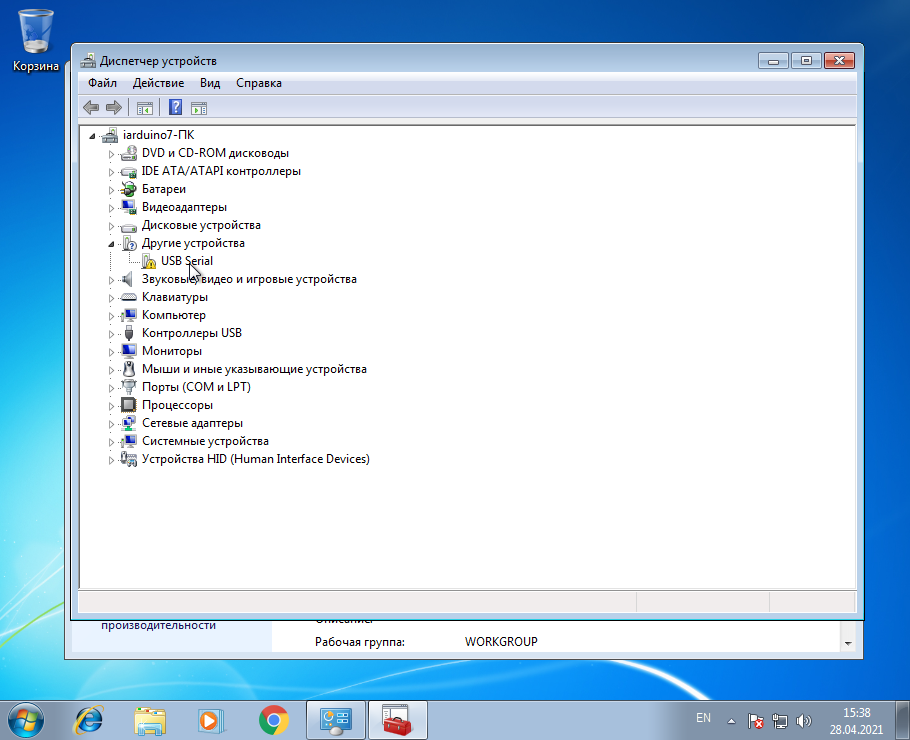

Откроется новое окно, в нём должен быт пункт "Другие устройства -> USB Serial" с пиктограммой в виде жёлтого треугольника с восклицательным знаком.
Шаг 3. Скачивание драйвера.
![](http://iarduino.ru/img/upload/ce3fdf5ad9c3270a12808387e4a62b0e.png)

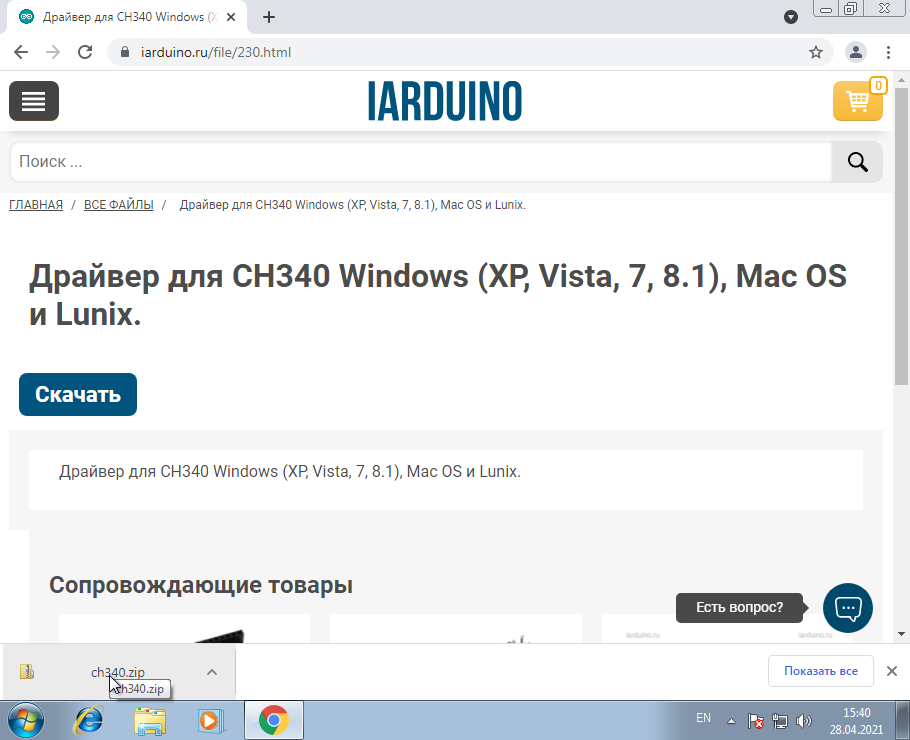

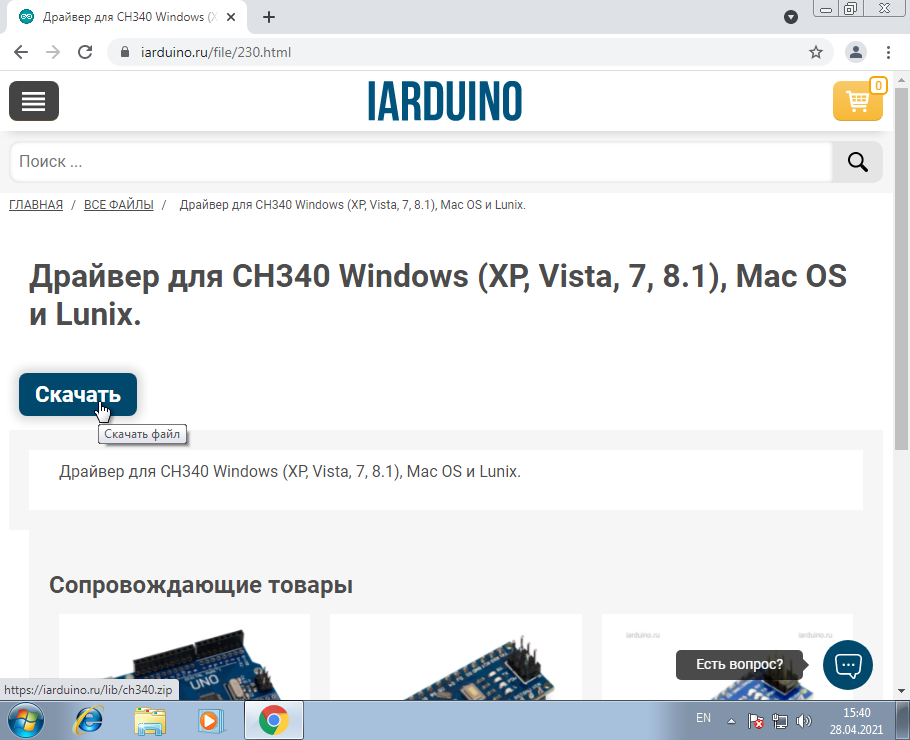

Нажмите на эту ссылку и скачайте драйвер, нажав на кнопку скачать.
![](http://iarduino.ru/img/upload/7c17e3cc2c8dd854eea52c2522ad2a5a.png)
После того как файл скачался, откройте его (можно прямо в браузере нажать на .zip файл).
![](http://iarduino.ru/img/upload/7fa6515f7c05711f3abc71a29483a366.png)

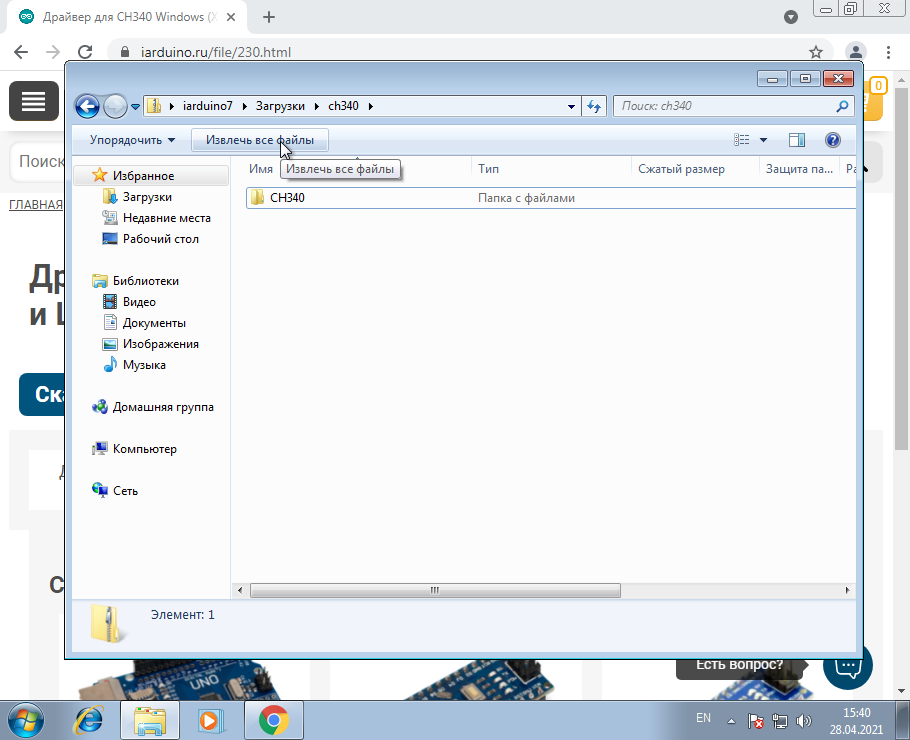

Во вновь открывшемся окне нажмите на кнопку "Извлечь все файлы".
![](http://iarduino.ru/img/upload/358abb677ee7194e92f741289880c1e3.png)

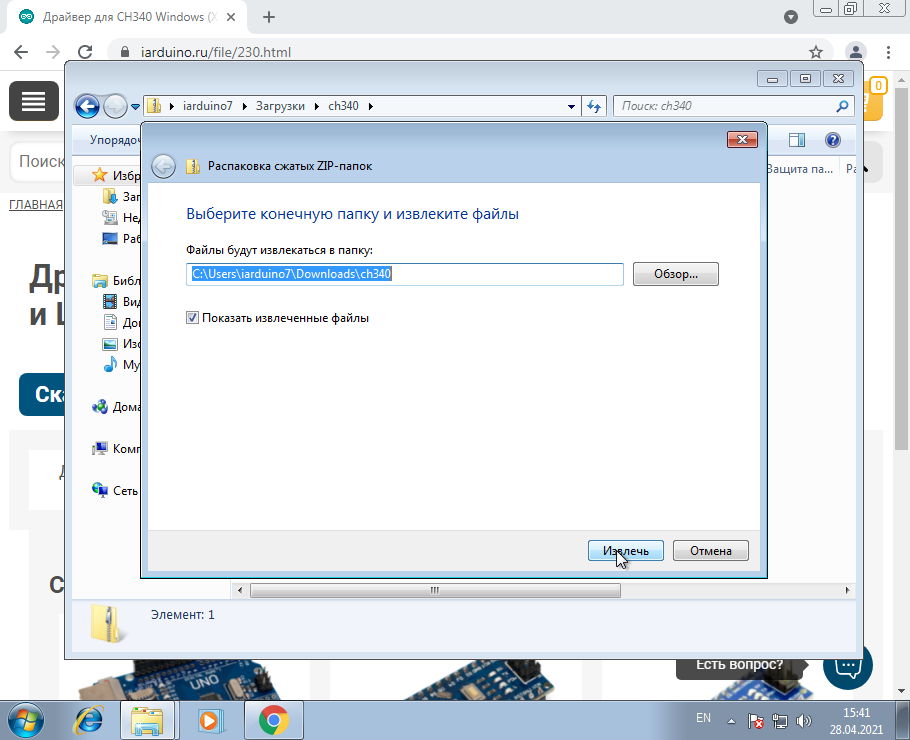

Откроется окно распаковщика. Запомните или скопируйте в буфер обмена путь к файлам, далее нажмите "Извлечь".
Шаг 4. Установка драйвера.
![](http://iarduino.ru/img/upload/02fabfb5a308050268a5f76a6ef61472.png)

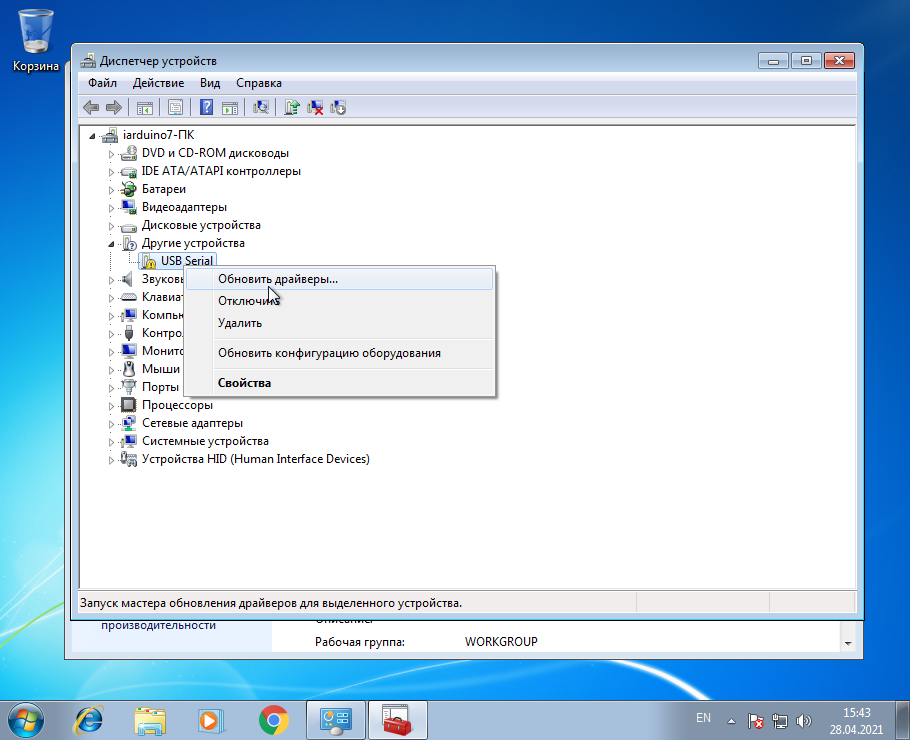

Вернитесь в "Диспетчер устройств" или снова откройте его, если он был закрыт. Нажмите правой кнопкой мыши на устройстве с жёлтой пиктограммой. Откроется контектсное меню. Нажмите в нём на пункт "Обновить драйверы..."
![](http://iarduino.ru/img/upload/a1524f6427f4730df7045df59c0cdd6c.png)

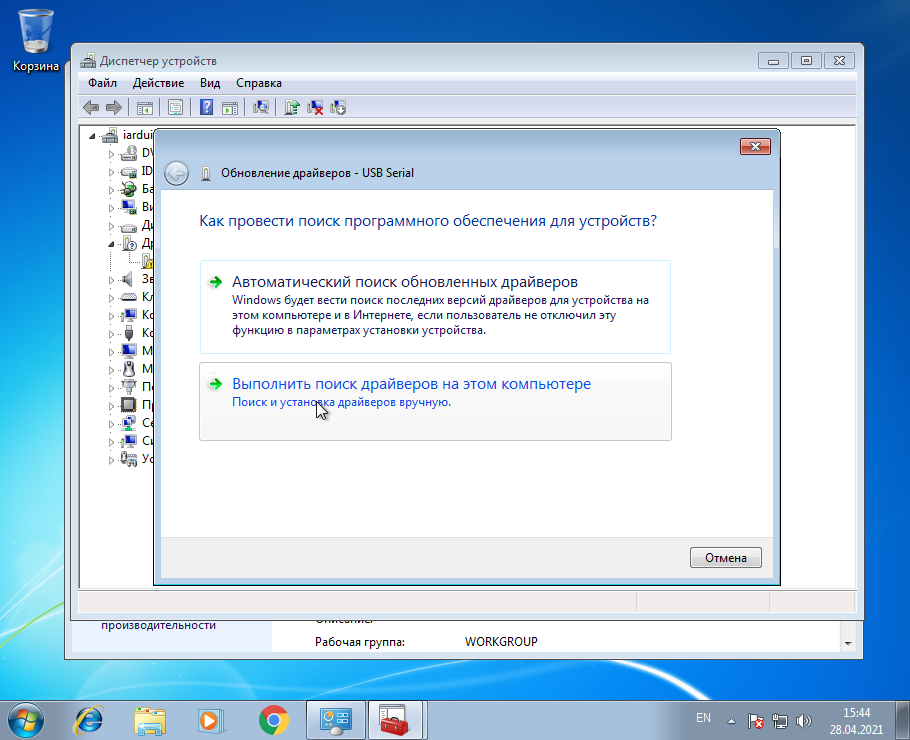

Во вновь открывшемся окне нажмите на пункт "Выполнить поиск драйверов на этом компьютере".
![](http://iarduino.ru/img/upload/79a92c236232a6aad3b89d521cc5de41.png)

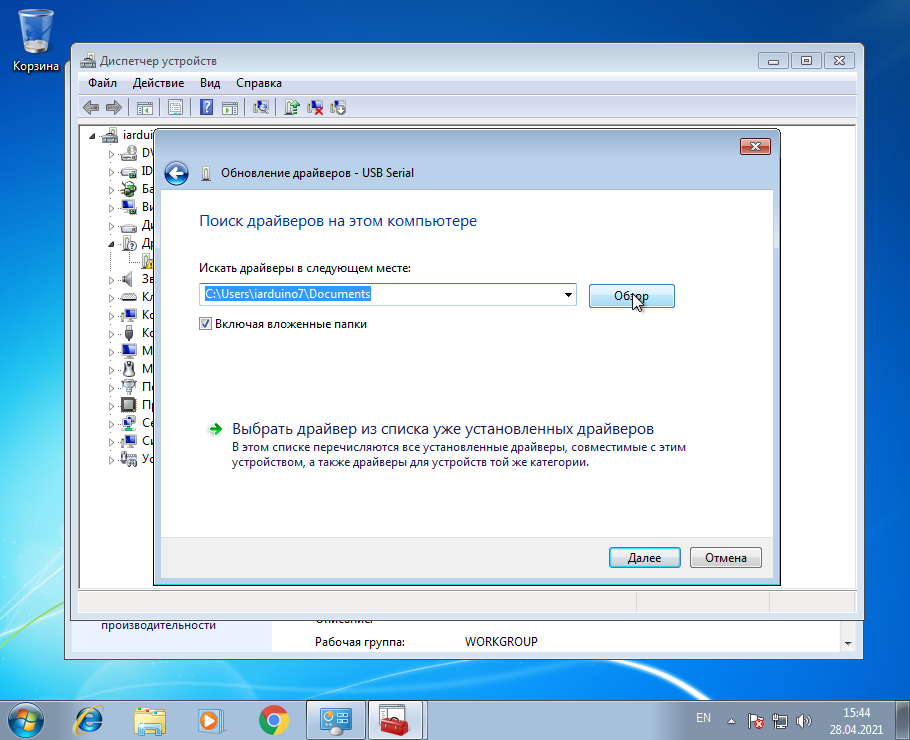

Нажмите "Обзор".
![](http://iarduino.ru/img/upload/1dc6514033e30188cfdd17c3448a169b.png)

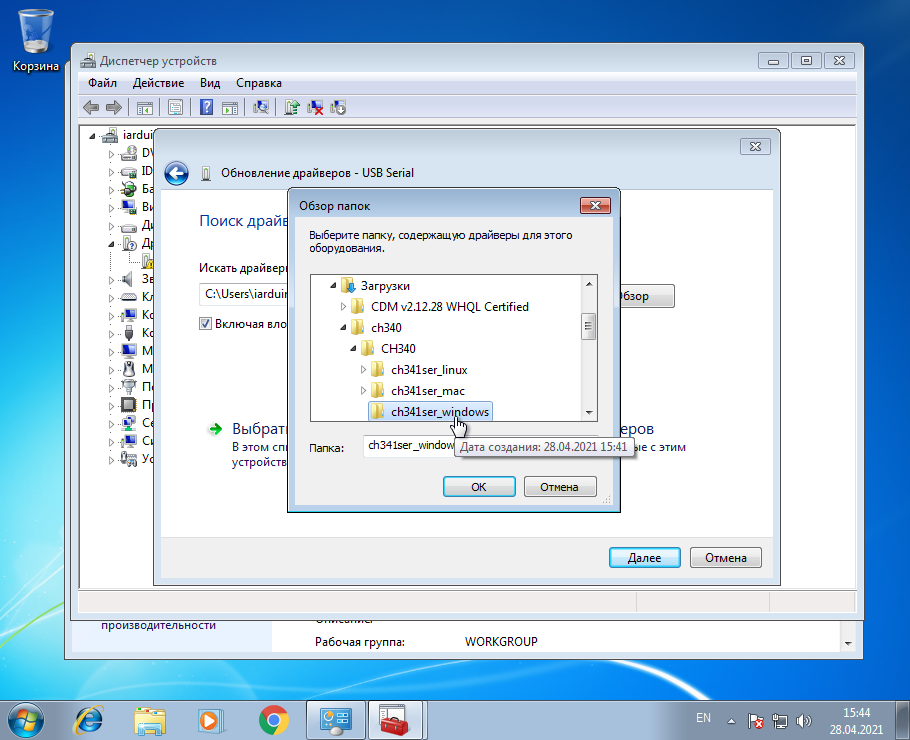

Укажите папку с ранее распакованными файлами драйверов.
![](http://iarduino.ru/img/upload/76aa6a652f5fc121339cd76935da4fe2.png)

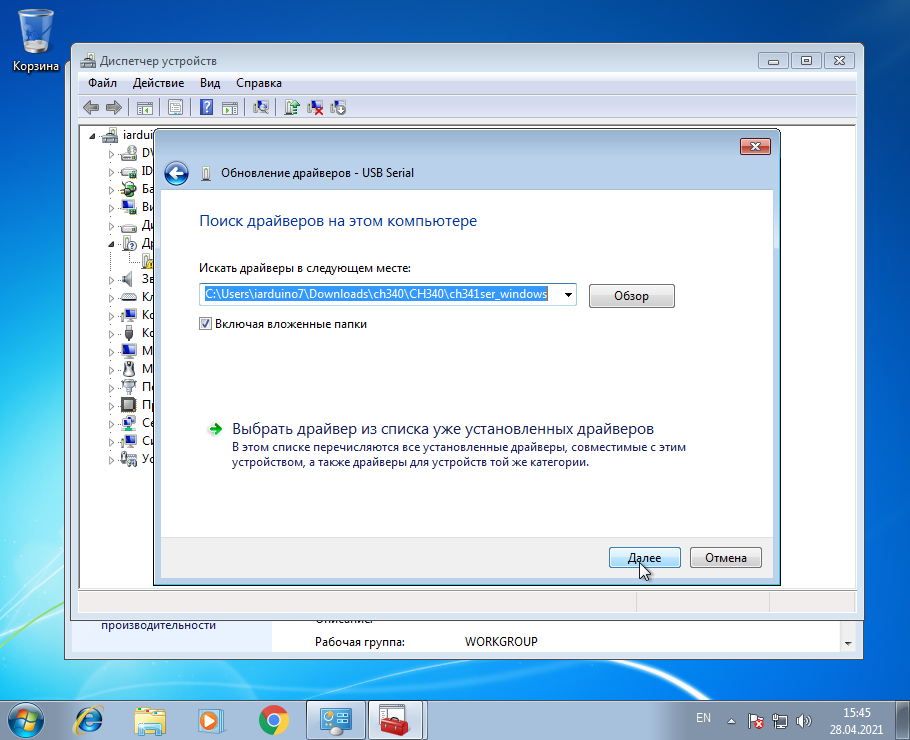

Нажмите "Далее".
![](http://iarduino.ru/img/upload/6519cd6ee77d62a4d4d8c7afa8f84460.png)

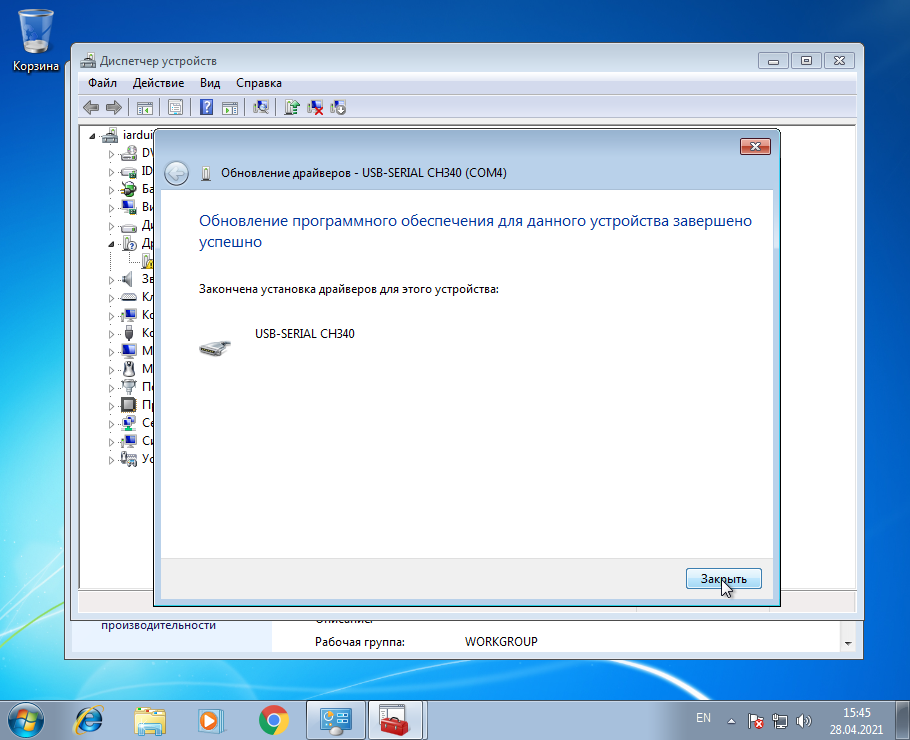

После установки драйвера нажмите "Закрыть".
![](http://iarduino.ru/img/upload/27d6dff02c752b9b3aa8a59d1a46e0aa.png)

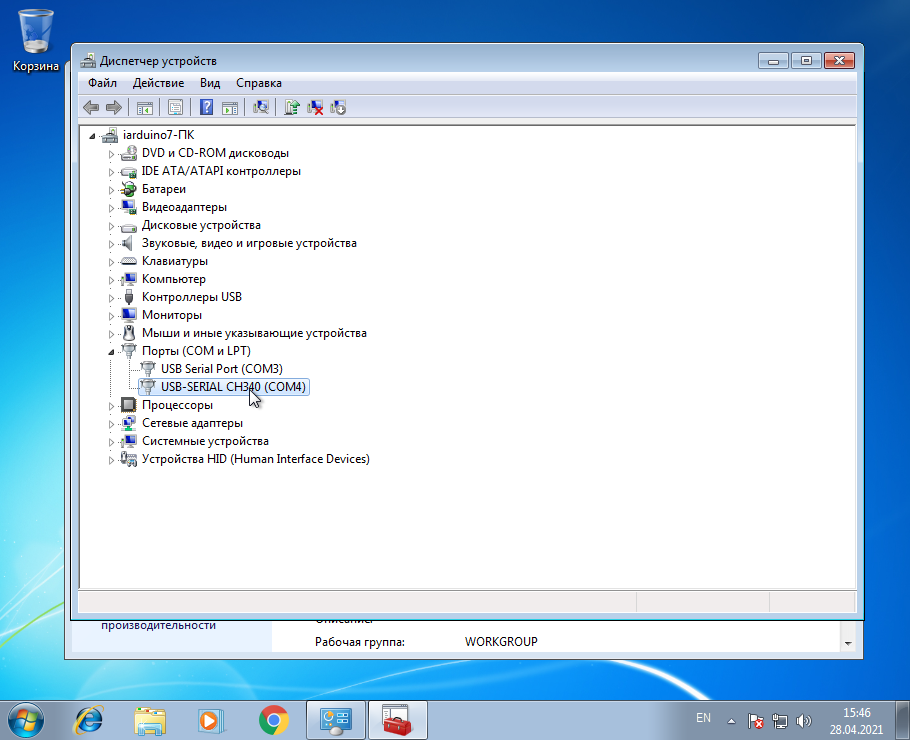

Драйвер установлен.
Шаг 5. Проверка.
![](http://iarduino.ru/img/upload/1cc80384b1bd4c4d538f84c152530cb7.png)

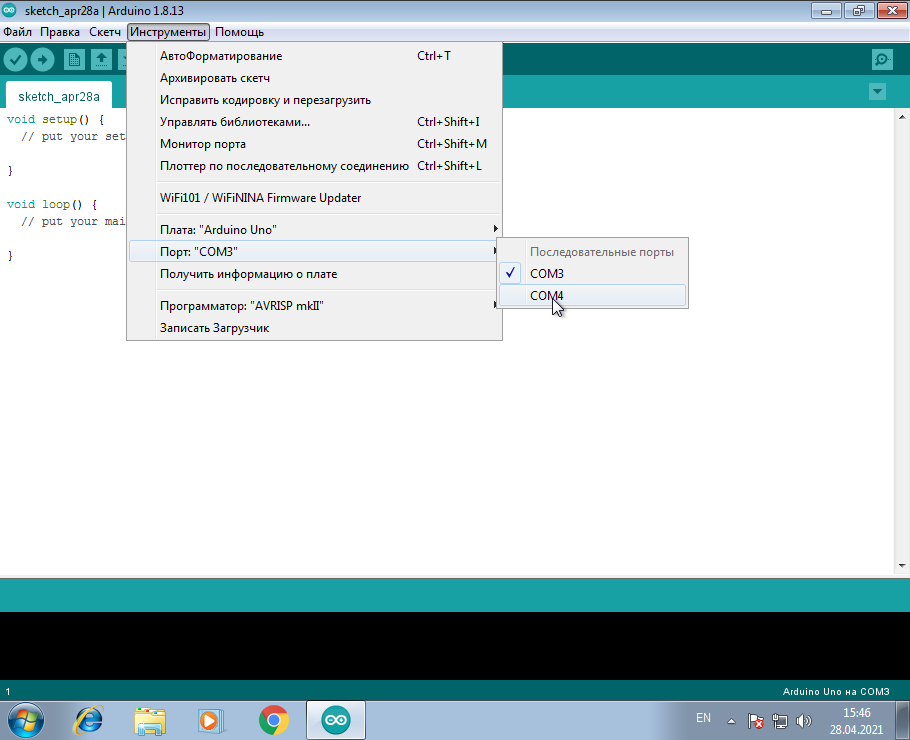

После установки драйвера откройте Arduino IDE и убедитесь, что появился новый виртуальный COM-порт.
