Датчик температуры и влажности, FLASH-I2C (Trema-модуль)

ГЛАВНАЯ / КАтегории / Датчик температуры и влажности, FLASH-I2C (Trema-модуль)

Общие сведения:

Trema модуль - Датчик температуры и влажности, I2C-flash - является цифровым датчиком способным возвращать значение температуры окружающей среды в °C и значение относительной влажности воздуха в %.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль можно использовать в большинстве проектов где требуется следить за метеоданными.

Видео:

Спецификация:

  • Напряжение питания: 3,3 В или 5 В (постоянного тока).
  • Потребляемый ток: до 5 мА.
  • Диапазон измерений температуры окружающей среды: от -40,0 до +125,0 °С.
  • Диапазон измерений относительной влажности воздуха: от 0,0 до 100,0%.
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
  • Рабочая температура: от -20 до +70 °С.
  • Габариты: 30 х 30 мм.
  • Вес: 4 г.

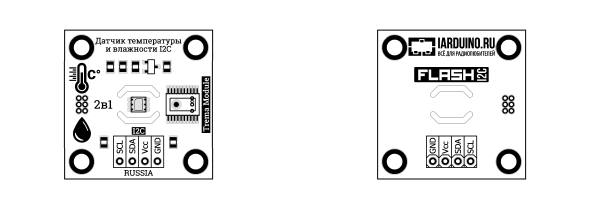

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Модуль подключается к аппаратной или программной шине I2C Arduino.
Для удобства подключения, предлагаем воспользоваться TremaShield.

Перед подключением модуля ознакомьтесь с разделом "Смена адреса модуля на шине I2C" в данной статье.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

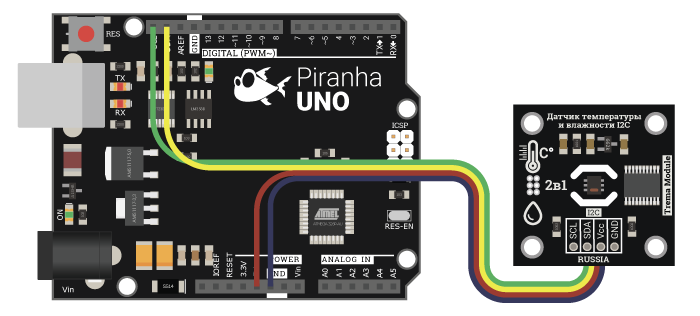

Способ - 1 : Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

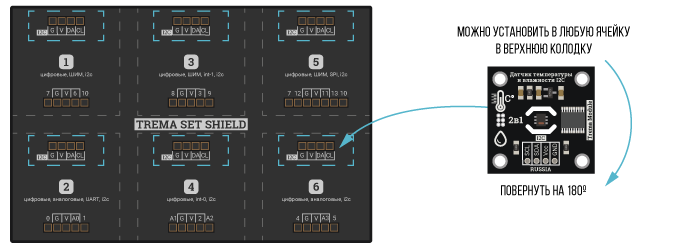

Способ - 2 : Используя Trema Set Shield

Модуль можно подключить к любому из I2C входов Trema Set Shield.

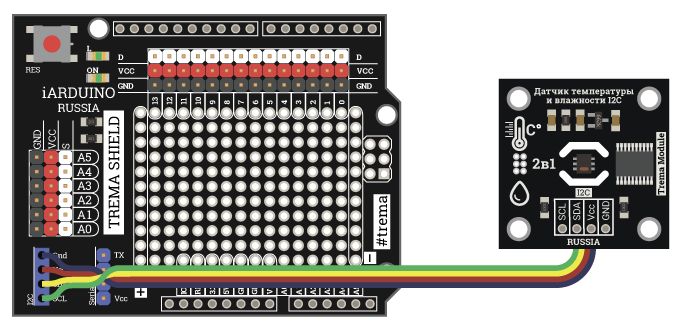

Способ - 3 : Используя проводной шлейф и Shield

Используя 4-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Способ - 4: Подключение к программной шине I2C

При использовании программной шины I2C, модуль можно подключить к любым выводам Arduino, но потребуется дополнительно установить библиотеку iarduino_I2C_Software.h, для создания программной шины I2C, указав номера выбранных вами выводов. О том как это сделать читайте ниже в разделе «Подключение библиотеки», а так же на странице Wiki - Расширенные возможности библиотек iarduino для шины I2C.

Питание:

Входное напряжение питания модуля 3,3В или 5В постоянного тока (поддерживаются оба напряжения питания), подаётся на выводы Vcc и GND.

Подробнее о модуле:

Модуль построен на базе микроконтроллера STM32F030F4 и снабжен собственным стабилизатором напряжения. Модуль самостоятельно считывает значения с датчика температуры и влажности, обрабатывает их, и возвращает запрошенные результаты.

Модуль позволяет:

  • Менять свой адрес на шине I2C.
  • Получать относительную влажность воздуха.
  • Получать температуру окружающей среды.
  • Реагировать на изменение влажности с заданным порогом чувствительности.
  • Реагировать на изменение температуры с заданным порогом чувствительности.
  • Задать период обновления показаний влажности и температуры.

Специально для работы с Trema модулем - Датчик температуры и влажности, I2C-flash, нами разработана библиотека iarduino_I2C_SHT которая позволяет реализовать все функции модуля.

Подробнее про установку библиотеки читайте в нашей инструкции.

Смена адреса модуля на шине I2C:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09. Если вы планируете подключать более 1 модуля на шину I2C, необходимо изменить адреса модулей таким образом, чтобы каждый из них был уникальным. Более подробно о том, как изменить адрес, а также о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

В первой строке скетча необходимо записать в переменную newAddress адрес, который будет присвоен модулю. После этого подключите модуль к контроллеру и загрузите скетч. Адрес может быть от 0х07 до 0х7F.

uint8_t newAddress = 0x09;                        //   Назначаемый модулю адрес (0x07 < адрес < 0x7F).
                                                  //
#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_SHT.
#include <iarduino_I2C_SHT.h>                     //   Подключаем библиотеку для работы с датчиком температуры и влажности I2C-flash.
iarduino_I2C_SHT sht;                             //   Создаём объект sht для работы с функциями и методами библиотеки iarduino_I2C_SHT.
                                                  //   Если при объявлении объекта указать адрес, например, sht(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
void setup(){                                     //
    Serial.begin(9600);                           //
    if( sht.begin(&Wire) ){                       //   Инициируем работу с датчиком температуры и влажности, указав ссылку на объект для работы с шиной I2C на которой находится датчик (по умолчанию &Wire).
        Serial.print("Найден модуль с адр. 0x");  //
        Serial.println( sht.getAddress(), HEX );  //   Выводим текущий адрес модуля.
        if( sht.changeAddress(newAddress) ){      //   Меняем адрес модуля на newAddress.
            Serial.print("Адрес изменён на 0x");  //
            Serial.println(sht.getAddress(),HEX );//   Выводим текущий адрес модуля.
        }else{                                    //
            Serial.println("Адрес не изменён!");  //
        }                                         //
    }else{                                        //
        Serial.println("Модуль не найден!");      //
    }                                             //
}                                                 //
                                                  //
void loop(){}                                     //

Данный пример использует библиотеку iarduino_I2C_SHT, которая работает только с модулями датчиков температуры и влажности, а значит позволяет менять только их адреса.

Смена и сортировка адресов на шине I2C:

Изменить адрес любого I2C модуля серии «Flash» можно аппаратно, используя установщик адресов FLASH-I2C. Это модуль подключаемый к шине I2C, на плате которого размещён дисплей и кнопки управления, при помощи которых можно узнать количество любых устройств на шине I2C, и менять адреса модулей Flash-I2C не отключая их от шины, что значительно сократит время сборки ваших проектов. Модуль оснащён разъемом USB через который можно запитать как сам модуль, так и шину I2C, или можно запитать шину I2C без использования разъема USB на плате модуля. Установщик адресов пригодиться в проектах с большим количеством модулей Flash-I2C.

Изменить адрес любого I2C модуля серии «Flash» можно программно, о том как это сделать рассказано в статье Wiki - Программная установка адресов модулей FLASH-I2C. В этой статье рассмотрены примеры с использованием библиотеки iarduino_I2C_Address, которая позволяет получать адреса любых устройств на шине I2C, менять адреса модулей Flash-I2C не отключая их от шины, получать название, номер модели, версию прошивки модулей Flash-I2C, а главное - автоматически сортировать адреса модулей Flash-I2C даже если на шине есть устройства с одинаковыми адресами.

Примеры:

В данном разделе раскрыты примеры получения данных от модуля по шине I2C с использованием библиотеки iarduino_I2C_SHT. Сама библиотека содержит больше примеров, доступных из меню Arduino IDE: Файл / Примеры / iarduino_I2C_SHT.

Чтение всех значений модуля:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_SHT.
#include <iarduino_I2C_SHT.h>                     //   Подключаем библиотеку для работы с датчиком температуры и влажности I2C-flash (Sensor Humidity and Temperature).
iarduino_I2C_SHT sht;                             //   Создаём объект sht для работы с функциями и методами библиотеки iarduino_I2C_SHT.
                                                  //   Если при объявлении объекта указать адрес, например, sht(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
void setup(){                                     //
    delay(500);                                   //   Ждём завершение переходных процессов связанных с подачей питания.
    Serial.begin(9600);                           //
    while(!Serial){;}                             //   Ждём завершения инициализации шины UART.
    sht.begin(&Wire);                             //   Инициируем работу с датчиком температуры и влажности, указав ссылку на объект для работы с шиной I2C на которой находится датчик (по умолчанию &Wire).
}                                                 //
                                                  //
void loop(){                                      //
    Serial.print("Температура = ");               //
    Serial.print( sht.getTem() );                 //   Выводим текущую температуру, от -40.0 до +125 °C.
    Serial.print(" °C, влажность = ");            //
    Serial.print( sht.getHum() );                 //   Выводим текущую влажность воздуха, от 0 до 100%.
    Serial.print(" %.\r\n");                      //
    delay(500);                                   //   Задержка позволяет медленнее заполнять монитор последовательного порта.
}                                                 //

После загрузки данного примера, в мониторе последовательного порта будут появляться все параметры, которые может вернуть модуль: температура и влажность.

Чтение значений модуля при их изменении:

#include <Wire.h>                                 //   Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_SHT.
#include <iarduino_I2C_SHT.h>                     //   Подключаем библиотеку для работы с датчиком температуры и влажности I2C-flash.
iarduino_I2C_SHT sht;                             //   Создаём объект sht для работы с функциями и методами библиотеки iarduino_I2C_SHT.
                                                  //   Если при объявлении объекта указать адрес, например, sht(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
void setup(){                                     //
    delay(500);                                   //   Ждём завершение переходных процессов связанных с подачей питания.
    Serial.begin(9600);                           //
    while(!Serial){;}                             //   Ждём завершения инициализации шины UART.
    sht.begin(&Wire);                             //   Инициируем работу с датчиком температуры и влажности, указав ссылку на объект для работы с шиной I2C на которой находится датчик (по умолчанию &Wire).
    sht.setTemChange( 0.1 );                      //   Указываем фиксировать изменение температуры окружающей среды более чем на 0.1°С.
    sht.setHumChange( 1.0 );                      //   Указываем фиксировать изменение влажности воздуха более чем на 1%.
}                                                 //
                                                  //
void loop(){                                      //
    if( sht.getTemChanged() ){                    //   Если температура окружающей среды изменилась более чем на значение указанное в функции setTemChange(), то ...
        Serial.print("Температура = ");           //
        Serial.print( sht.getTem() );             //   Выводим текущую температуру окружающей среды, от -40 до +125°С.
        Serial.print(" °С.\r\n");                 //
    }                                             //
    if( sht.getHumChanged() ){                    //   Если влажность воздуха изменилась более чем на значение указанное в функции setHumChange(), то ...
        Serial.print("Влажность = ");             //
        Serial.print( sht.getHum() );             //   Выводим текущую влажность воздуха, от 0 до 100%.
        Serial.print(" %.\r\n");                  //
    }                                             //
}                                                 //

После загрузки данного примера, в мониторе последовательного порта будут появляться показания температуры и(или) влажности, если эти показания изменились.

Описание функций библиотеки:

В данном разделе описаны функции библиотеки iarduino_I2C_SHT для работы с Trema модулем - Датчик температуры и влажности, I2C-flash.

Библиотека iarduino_I2C_SHT может использовать как аппаратную, так и программную реализацию шины I2C. О том как выбрать тип шины I2C рассказано ниже в разделе «Подключение библиотеки», а так же на странице Wiki - расширенные возможности библиотек iarduino для шины I2C.

Подключение библиотеки:

  • Если используется аппаратная шина I2C:
#include <Wire.h>                  // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_SHT.h
#include <iarduino_I2C_SHT.h>      // Подключаем библиотеку для работы с модулем.
                                   //
iarduino_I2C_SHT sht(0x09);        // Создаём объект sht для работы с функциями и методами библиотеки iarduino_I2C_SHT, указывая адрес модуля на шине I2C.
// iarduino_I2C_SHT sht;           // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один модуль.
void setup(){                      //
     ...                           //
     sht.begin(&Wire);             // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
     ...                           // Доступны объекты: &Wire, &Wire1, &Wire2...
}                                  //
  • Если используется программная шина I2C:
#include <iarduino_I2C_Software.h> // Подключаем библиотеку для работы с программной шиной I2C, до подключения библиотеки iarduino_I2C_SHT.h
SoftTwoWire sWire(3,4);            // Создаём объект программной шины I2C указав выводы которым будет назначена роль линий: SDA, SCL.
                                   //
#include <iarduino_I2C_SHT.h>      // Подключаем библиотеку для работы с модулем.
iarduino_I2C_SHT sht(0x09);        // Создаём объект sht для работы с функциями и методами библиотеки iarduino_I2C_SHT, указывая адрес модуля на шине I2C.
// iarduino_I2C_SHT sht;           // Если адрес модуля не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один модуль.
void setup(){                      //
     ...                           //
     sht.begin(&sWire);            // Инициируем работу с модулем, указав ссылку на объект для работы с шиной I2C на которой находится модуль (по умолчанию &Wire).
     ...                           //
}                                  //
  • В обоих примерах сначала подключается библиотека для работы с шиной I2C. Для аппаратной шины библиотека Wire.h (предустановлена в Arduino IDE), а для программной шины библиотека iarduino_I2C_Software.h, с созданием объекта которому указываются выбранные вами выводы шины, в примере выводы (3-SDA, 4-SCL).
  • Далее подключается библиотека и создаётся объект для работы с модулем.
  • В коде Setup(), при инициализации работы с модулем указывается ссылка на объект работы с выбранной шиной I2C begin(&ШИНА). Остальные строки кода одинаковы для любой шины I2C.

Функция begin();

  • Назначение: Инициализация работы с модулем.
  • Синтаксис: begin( [&ШИНА] );
  • Параметры:
    • &ШИНА - Ссылка на объект для работы с шиной I2C на которой находится модуль.
      • Для аппаратной шины: &Wire, &Wire1, &Wire2..., если подключена библиотека Wire.h
      • Для программной шины: ссылка на объект библиотеки iarduino_I2C_Software.h.
      • Параметр является не обязательным, по умолчанию используется ссылка &Wire.
  • Возвращаемое значение: bool - результат инициализации (true или false).
  • Примечание: По результату инициализации можно определить наличие модуля на шине.
  • Пример:
if( sht.begin() ){ Serial.print( "Модуль найден и инициирован!" ); }
else             { Serial.print( "Модуль не найден на шине I2C" ); }

Функция reset();

  • Назначение: Перезагрузка модуля.
  • Синтаксис: reset();
  • Параметры: Нет.
  • Возвращаемое значение: bool - результат перезагрузки (true или false).
  • Пример:
if( sht.reset() ){ Serial.print( "Модуль    перезагружен" ); }
else             { Serial.print( "Модуль не перезагружен" ); }

Функция changeAddress();

  • Назначение: Смена адреса модуля на шине I2C.
  • Синтаксис: changeAddress( АДРЕС );
  • Параметры:
    • uint8_t АДРЕС - новый адрес модуля на шине I2C (целое число от 0x08 до 0x7E)
  • Возвращаемое значение: bool - результат смены адреса (true или false).
  • Примечание: Текущий адрес модуля можно узнать функцией getAddress().
  • Пример:
if( sht.changeAddress(0x12) ){ Serial.print( "Адрес модуля изменён на 0x12" ); }
else                         { Serial.print( "Не удалось изменить адрес"    ); }

Функция getAddress();

  • Назначение: Запрос текущего адреса модуля на шине I2C.
  • Синтаксис: getAddress();
  • Параметры: Нет.
  • Возвращаемое значение: uint8_t АДРЕС - текущий адрес модуля на шине I2C (от 0x08 до 0x7E)
  • Примечание: Функция может понадобиться если адрес модуля не указан при создании объекта, а обнаружен библиотекой.
  • Пример:
Serial.print( "Адрес модуля на шине I2C = 0x" );
Serial.println( sht.getAddress(), HEX );

Функция getVersion();

  • Назначение: Запрос версии прошивки модуля.
  • Синтаксис: getVersion();
  • Параметры: Нет
  • Возвращаемое значение: uint8_t ВЕРСИЯ - номер версии прошивки от 0 до 255.
  • Пример:
Serial.print( "Версия прошивки модуля " );
Serial.println( sht.getVersion(), HEX );

Функция getTem();

  • Назначение: Запрос текущей температуры окружающей среды в °C.
  • Синтаксис: getTem();
  • Параметры: Нет.
  • Возвращаемое значение: float - температура окружающей среды от -40,0 до +125.0 °С.
  • Пример:
Serial.print( "Температура = " );
Serial.print( sht.getTem() );
Serial.println( "°С." );

Функция getHum();

  • Назначение: Запрос текущей относительной влажности воздуха в процентах.
  • Синтаксис: getHum();
  • Параметры: Нет.
  • Возвращаемое значение: float - относительная влажность воздуха от 0,0 до 100,0%.
  • Примечание:
  • Пример:
Serial.print( "Влажность = " );
Serial.print( sht.getHum() );
Serial.println( "%." );

Функция getTemChanged();

  • Назначение: Запрос подтверждения изменения температуры.
  • Синтаксис: getTemChanged();
  • Параметр: Нет.
  • Возвращаемое значение: bool - подтверждение изменения температуры (true или false).
  • Примечание:
    • Функция возвращает положительный результат true, если с момента последнего положительного результата, температура изменилась на значение указанное функцией setTemChange().

Функция setTemChange();

  • Назначение: Установка порога чувствительности фиксации изменения температуры.
  • Синтаксис: setTemChange( ПОРОГ );
  • Параметры: float ПОРОГ - значение от 0,1 до 25,5 °C.
  • Возвращаемое значение: bool - результат применения новых настроек (true или false).
  • Примечание:
    • Данная функция определяет, как сильно должна измениться температура, чтоб функция getTemChanged() вернула true.
  • Пример:
sht.setTemChange(2.0);                   // Указываем реагировать на изменения в 2°С.
void loop() {                            //
    if( sht.getTemChanged() ){           // Если температура изменилась, то ...
        Serial.print( "Температура = "); //
        Serial.print( sht.getTem()    ); // Выводим текущую температуру.
        Serial.print( " °C.\r\n"      ); //
    }                                    //
}                                        //

Функция getHumChanged();

  • Назначение: Запрос подтверждения изменения влажности.
  • Синтаксис: getHumChanged();
  • Параметр: Нет.
  • Возвращаемое значение: bool - подтверждение изменения влажности (true или false).
  • Примечание:
    • Функция возвращает положительный результат true, если с момента последнего положительного результата, влажность изменилась на значение указанное функцией setHumChange().

Функция setHumChange();

  • Назначение: Установка порога чувствительности фиксации изменения влажности.
  • Синтаксис: setHumChange( ПОРОГ );
  • Параметры: float ПОРОГ - значение от 0,1 до 25,5 %.
  • Возвращаемое значение: bool - результат применения новых настроек (true или false).
  • Примечание:
    • Данная функция определяет, как сильно должна измениться влажность, чтоб функция getHumChanged() вернула true.
  • Пример:
sht.setHumChange(5.0);                   // Указываем реагировать на изменения в 5%.
void loop() {                            //
    if( sht.getHumChanged() ){           // Если влажность изменилась, то ...
        Serial.print( "Влажность = " );  //
        Serial.print( sht.getHum()   );  // Выводим текущую влажность.
        Serial.print( " %.\r\n"      );  //
    }                                    //
}                                        //

Функция setPeriod();

  • Назначение: Установка периода обновления данных модуля.
  • Синтаксис: setPeriod( ВРЕМЯ );
  • Параметр:
    • uint8_t ВРЕМЯ - значение от 0,2 до 25,5 секунд.
  • Возвращаемое значение: bool - результат сохранения настроек (true или false).
  • Примечание:
    • Период обновления данных модуля определяет, как часто модуль должен обновлять данные своих датчиков. Значение по умолчанию 0,5 секунд.
    • Увеличение времени между обновлениями данных может сократить энергопотребление модуля.
    • Не рекомендуется устанавливать период обновления данных ниже 0,5 секунд.
  • Пример:
sht.setPeriod( 1.0 );

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
