Четырехразрядный индикатор LED, FLASH-I2C



Общие сведения:

Trema модуль - Четырехразрядный индикатор LED, FLASH-I2C - является устройством вывода информации получаемой по шине I2С.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль является устройством вывода информации, его можно использовать для отображения чисел (в том числе и отрицательных), времени, температуры и некоторых символов.

Видео:

Спецификация:

  • Напряжение питания: 3,3 В или 5 В, поддерживаются оба напряжения.
  • Ток потребляемый модулем: до 10 мА.
  • Интерфейс: I2C.
  • Скорость шины I2C: 100 кбит/с.
  • Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
  • Уровень логической 1 на линиях шины I2C: Vcc.
  • Количество разрядов индикатора: 4.
  • Частота обновления выводимых данных: от 1 до 255 Гц.
  • Рабочая температура: от -20 до +70 °С.
  • Габариты: 30 х 30 мм.
  • Вес: 15 г.

Подключение:

Перед подключением модуля ознакомьтесь с разделом "Смена адреса модуля на шине I2C" в данной статье.

На плате модуля расположен разъем из 4 выводов для подключения к шине I2C.

  • SCL - вход/выход линии тактирования шины I2C.
  • SDA - вход/выход линии данных шины I2C.
  • Vcc - вход питания 3,3 или 5 В.
  • GND - общий вывод питания.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

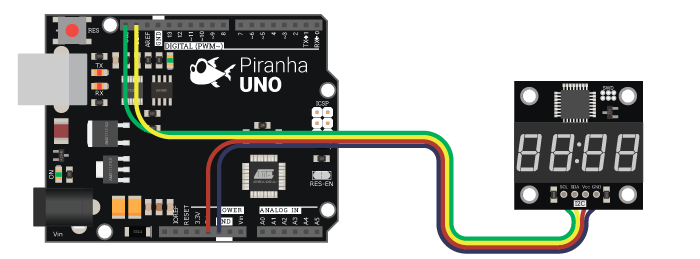

Способ - 1: Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

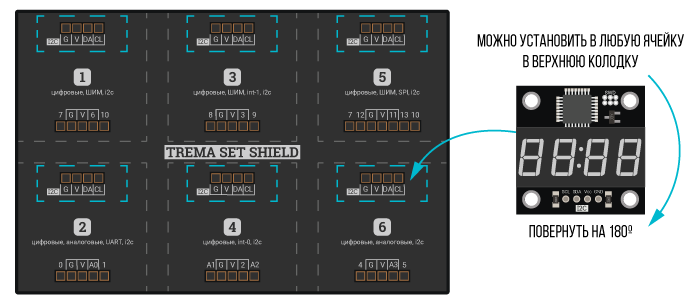

Способ - 2: Используя Trema Set Shield

Модуль можно подключить в любую верхнюю колодку Trema Set Shield.

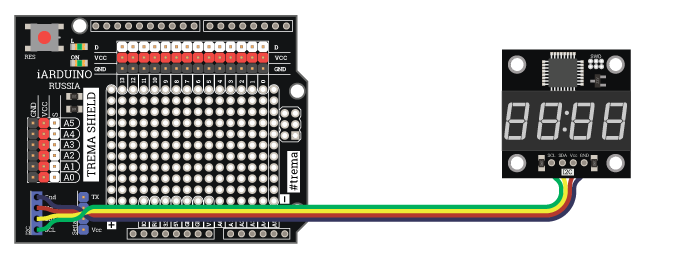

Способ - 3: Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Способ - 4: Подключение к программной шине I2C

При использовании программной шины I2C, модуль можно подключить к любым выводам Arduino, но потребуется дополнительно установить библиотеку iarduino_I2C_Software.h, для создания программной шины I2C, указав номера выбранных вами выводов. О том как это сделать читайте ниже в разделе «Подключение библиотеки», а так же на странице Wiki - Расширенные возможности библиотек iarduino для шины I2C.

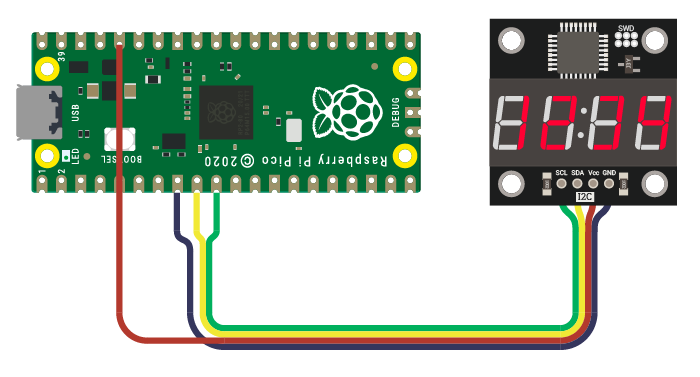

Подключение к Raspberry Pi Pico

Для работы с Pi Pico необходимо установить поддержку платы в Arduino IDE. Нажмите здесь для перехода на подробную статью о том, как это сделать.

В этом случае логическую часть модуля необходимо питать от 3-х вольт Pi Pico

Для работы с Pi Pico версия установленной библиотеки должна быть 1.0.1 и выше

Модуль
Pi Pico
SDA
GP6
SCLGP7
Vcc3V3(OUT)
GNDGND

Питание:

Входное напряжение питания модуля 3,3В или 5В постоянного тока (поддерживаются оба напряжения питания), подаётся на выводы Vcc и GND.

Подробнее о модуле:

Модуль построен на базе четырёхразрядного светодиодного индикатора, микроконтроллера STM32F030K6 и снабжён собственным стабилизатором напряжения. Модуль способен выводить числа, время, температуру и некоторые символы.

Модуль позволяет:

  • Менять свой адрес на шине I2C.
  • Управлять внутренней подтяжкой линий шины I2C (по умолчанию включена).
  • Выводить числа, время, температуру и некоторые символы.
  • Выравнивать выводимые числа по любой из 4 позиций.
  • Определять направление сдвига числа от позиции по которой выполнено выравнивание.
  • Задавать частоту обновления информации дисплея, от 1 до 255 Гц.
  • Указывать яркость свечения всех сегментов дисплея, от 0 до 7.
  • Поворачивать изображение индикатора на 180°.
  • Указывать любому разряду индикатора мигать включёнными сегментами с заданной частотой.

Специально для работы с Trema модулем - Четырехразрядный индикатор LED, FLASH-I2C, нами разработана библиотека iarduino_I2C_4LED которая позволяет реализовать все функции модуля.

Подробнее про установку библиотеки читайте в нашей инструкции.

Смена адреса модуля на шине I2C:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09. Если вы планируете подключать более 1 модуля на шину I2C, необходимо изменить адреса модулей таким образом, чтобы каждый из них был уникальным. Более подробно о том, как изменить адрес, а также о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

В первой строке скетча необходимо записать в переменную newAddress адрес, который будет присвоен модулю. После этого подключите модуль к контроллеру и загрузите скетч. Адрес может быть от 0х07 до 0х7F.

uint8_t newAddress = 0x09;                                // Назначаемый модулю адрес (0x07 < адрес < 0x7F).
                                                          //
#include <Wire.h>                                         // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_4LED.h
#include <iarduino_I2C_4LED.h>                            // Подключаем библиотеку для работы с индикатором I2C-flash.
iarduino_I2C_4LED dispLED;                                // Создаём объект dispLED для работы с функциями и методами библиотеки iarduino_I2C_4LED.
                                                          // Если при объявлении объекта указать адрес, например, dispLED(0xBB), то пример будет работать с тем модулем, адрес которого был указан.
void setup(){                                             //
     Serial.begin(9600);                                  //
     if( dispLED.begin(&Wire) ){                          // Инициируем работу с индикатором, указав ссылку на объект для работы с шиной I2C на которой находится индикатор (по умолчанию &Wire).
         Serial.print("Найден LED индикатор 0x");         //
         Serial.println( dispLED.getAddress(), HEX );     // Выводим текущий адрес модуля.
         if( dispLED.changeAddress(newAddress) ){         // Меняем адрес модуля на newAddress.
             Serial.print("Адрес изменён на 0x");         //
             Serial.println(dispLED.getAddress(),HEX );   // Выводим текущий адрес модуля.
         }else{                                           //
             Serial.println("Адрес не изменён!");         //
         }                                                //
     }else{                                               //
         Serial.println("LED индикатор не найден!");      //
     }                                                    //
}                                                         //
                                                          //
void loop(){                                              //
}                                                         //

Данный пример использует библиотеку iarduino_I2C_4LED, которая работает только с модулями четырехразрядных LED индикаторов, а значит позволяет менять только их адреса.

Смена и сортировка адресов на шине I2C:

Изменить адрес любого I2C модуля серии «Flash» можно аппаратно, используя установщик адресов FLASH-I2C. Это модуль подключаемый к шине I2C, на плате которого размещён дисплей и кнопки управления, при помощи которых можно узнать количество любых устройств на шине I2C, и менять адреса модулей Flash-I2C не отключая их от шины, что значительно сократит время сборки ваших проектов. Модуль оснащён разъемом USB через который можно запитать как сам модуль, так и шину I2C, или можно запитать шину I2C без использования разъема USB на плате модуля. Установщик адресов пригодиться в проектах с большим количеством модулей Flash-I2C.

Изменить адрес любого I2C модуля серии «Flash» можно программно, о том как это сделать рассказано в статье Wiki - Программная установка адресов модулей FLASH-I2C. В этой статье рассмотрены примеры с использованием библиотеки iarduino_I2C_Address, которая позволяет получать адреса любых устройств на шине I2C, менять адреса модулей Flash-I2C не отключая их от шины, получать название, номер модели, версию прошивки модулей Flash-I2C, а главное - автоматически сортировать адреса модулей Flash-I2C даже если на шине есть устройства с одинаковыми адресами.

Примеры:

В данном разделе раскрыты примеры работы с модулем по шине I2C с использованием библиотеки iarduino_I2C_4LED. Сама библиотека содержит больше примеров, доступных из меню Arduino IDE: Файл / Примеры / iarduino_I2C_4LED.

Вывод времени прошедшего с момента старта скетча:

Пример выводит время в минутах и секундах.

#include <Wire.h>                                         // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_4LED.h
#include <iarduino_I2C_4LED.h>                            // Подключаем библиотеку для работы с индикатором I2C-flash.
iarduino_I2C_4LED dispLED(0x09);                          // Создаём объект dispLED для работы с функциями и методами библиотеки iarduino_I2C_4LED, указывая адрес модуля на шине I2C.
                                                          // Если объявить объект без указания адреса (iarduino_I2C_4LED dispLED;), то адрес будет найден автоматически.
int i, j;                                                 // Объявляем переменные для хранения числа минут и секунд прошедших с момента старта скетча.
                                                          //
void setup(){                                             //
     dispLED.begin(&Wire);                                // Инициируем работу с индикатором, указав ссылку на объект для работы с шиной I2C на которой находится индикатор (по умолчанию &Wire).
     dispLED.blink(0,true);                               // Указываем двоеточию мигать (если оно выводится на индикатор).
}                                                         //
                                                          //
void loop(){                                              //
     i = millis()/1000 / 60 % 60;                         // Получаем минуты  прошедшие с момента старта скетча.
     j = millis()/1000      % 60;                         // Получаем секунды прошедшие с момента старта скетча.
     dispLED.print(i, j, TIME);                           // Выводим значения i и j как время (через двоеточие).
}                                                         //

После загрузки данного примера, на дисплее начнут высвечиваться минуты и секунды прошедшие с момента старта скетча.

Описание функций библиотеки:

В данном разделе описаны функции библиотеки iarduino_I2C_4LED для работы с Trema модулем - Четырехразрядный индикатор LED, FLASH-I2C.

Функции данной библиотеки полностью совместимы с библиотекой iarduino_4LED используемой для управления Trema четырёхразрядным LED индикатором который подключается к Arduino без использования шины I2C.

Библиотека iarduino_I2C_4LED может использовать как аппаратную, так и программную реализацию шины I2C. О том как выбрать тип шины I2C рассказано ниже в разделе «Подключение библиотеки», а так же на странице Wiki - расширенные возможности библиотек iarduino для шины I2C.

Подключение библиотеки:

  • Если используется аппаратная шина I2C:
#include <Wire.h>                  // Подключаем библиотеку для работы с аппаратной шиной I2C, до подключения библиотеки iarduino_I2C_4LED.h
#include <iarduino_I2C_4LED.h>     // Подключаем библиотеку для работы с индикатором.
                                   //
iarduino_I2C_4LED dispLED(0x09);   // Создаём объект dispLED для работы с функциями и методами библиотеки iarduino_I2C_4LED, указав адрес модуля на шине I2C (0x09).
// iarduino_I2C_4LED dispLED;      // Если адрес индикатора не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один индикатор.
void setup(){                      //
     ...                           //
     dispLED.begin(&Wire);         // Инициируем работу с индикатором, указав ссылку на объект для работы с шиной I2C на которой находится индикатор (по умолчанию &Wire).
     ...                           // Доступны объекты: &Wire, &Wire1, &Wire2...
}                                  //
  • Если используется программная шина I2C:
#include <iarduino_I2C_Software.h> // Подключаем библиотеку для работы с программной шиной I2C, до подключения библиотеки iarduino_I2C_4LED.h
SoftTwoWire sWire(3,4);            // Создаём объект программной шины I2C указав выводы которым будет назначена роль линий: SDA, SCL.
                                   //
#include <iarduino_I2C_4LED.h>     // Подключаем библиотеку для работы с индикатором.
iarduino_I2C_4LED dispLED(0x09);   // Создаём объект dispLED для работы с функциями и методами библиотеки iarduino_I2C_4LED, указав адрес модуля на шине I2C (0x09).
// iarduino_I2C_4LED dispLED;      // Если адрес индикатора не известен, то его можно не указывать, он будет найден автоматически.
                                   // Если адрес не указан, то на шине должен находиться только один индикатор.
void setup(){                      //
     ...                           //
     dispLED.begin(&sWire);        // Инициируем работу с индикатором, указав ссылку на объект для работы с шиной I2C на которой находится индикатор (по умолчанию &Wire).
     ...                           //
}                                  //
  • В обоих примерах сначала подключается библиотека для работы с шиной I2C. Для аппаратной шины библиотека Wire.h (предустановлена в Arduino IDE), а для программной шины библиотека iarduino_I2C_Software.h. с созданием объекта которому указываются выбранные вами выводы шины, в примере выводы (3-SDA, 4-SCL).
  • Далее подключается библиотека и создаётся объект для работы с модулем.
  • В коде Setup(), при инициализации работы с модулем указывается ссылка на объект работы с выбранной шиной I2C begin(&ШИНА). Остальные строки кода одинаковы для любой шины I2C.

Функция begin();

  • Назначение: Инициализация работы с модулем.
  • Синтаксис: begin( [ &ШИНА ] );
  • Параметры:
    • &ШИНА - Ссылка на объект для работы с шиной I2C на которой находится модуль.
      • Для аппаратной шины: &Wire, &Wire1, &Wire2..., если подключена библиотека Wire.h
      • Для программной шины: ссылка на объект библиотеки iarduino_I2C_Software.h.
      • Параметр является не обязательным, по умолчанию используется ссылка &Wire.
  • Возвращаемое значение: bool - результат инициализации (true или false).
  • Примечание: По результату инициализации можно определить наличие модуля на шине.
  • Пример:
if( dispLED.begin(&Wire) ){ Serial.print( "Модуль найден и инициирован!" ); }
else                      { Serial.print( "Модуль не найден на шине I2C" ); }

Функция reset();

  • Назначение: Перезагрузка модуля.
  • Синтаксис: reset();
  • Параметры: Нет.
  • Возвращаемое значение: bool - результат перезагрузки (true или false).
  • Пример:
if( dispLED.reset() ){ Serial.print( "Модуль    перезагружен" ); }
else                 { Serial.print( "Модуль не перезагружен" ); }

Функция changeAddress();

  • Назначение: Смена адреса модуля на шине I2C.
  • Синтаксис: changeAddress( АДРЕС );
  • Параметр:
    • uint8_t АДРЕС - новый адрес модуля на шине I2C (целое число от 0x08 до 0x7E)
  • Возвращаемое значение: bool - результат смены адреса (true или false).
  • Примечание:
    • Адрес модуля сохраняется в энергонезависимую память, а значит будет действовать и после отключения питания.
    • Текущий адрес модуля можно узнать функцией getAddress().
  • Пример:
if( dispLED.changeAddress(0x12) ){ Serial.print( "Адрес модуля изменён на 0x12" ); }
else                             { Serial.print( "Не удалось изменить адрес"    ); }

Функция getAddress();

  • Назначение: Запрос текущего адреса модуля на шине I2C.
  • Синтаксис: getAddress();
  • Параметры: Нет.
  • Возвращаемое значение: uint8_t АДРЕС - текущий адрес модуля на шине I2C (от 0x08 до 0x7E)
  • Примечание: Функция может понадобиться если адрес модуля не указан при создании объекта, а обнаружен библиотекой.
  • Пример:
Serial.print( "Адрес модуля на шине I2C = 0x" );
Serial.println( dispLED.getAddress(), HEX );

Функция getVersion();

  • Назначение: Запрос версии прошивки модуля.
  • Синтаксис: getVersion();
  • Параметры: Нет
  • Возвращаемое значение: uint8_t ВЕРСИЯ - номер версии прошивки от 0 до 255.
  • Пример:
Serial.print( "Версия прошивки модуля " );
Serial.println( dispLED.getVersion() );

Функция setPullI2C();

  • Назначение: Управление внутрисхемной подтяжкой линий шины I2C.
  • Синтаксис: setPullI2C( [ФЛАГ] );
  • Параметр:
    • bool ФЛАГ требующий установить внутрисхемную подтяжку линий шины I2C (true или false).
  • Возвращаемое значение:
    • bool - результат включения / отключения внутрисхемной подтяжки (true или false).
  • Примечание:
    • Вызов функции без параметра равносилен вызову функции с параметром true - установить.
    • Флаг установки внутрисхемной подтяжки сохраняется в энергонезависимую память модуля, а значит будет действовать и после отключения питания.
    • Внутрисхемная подтяжка линий шины I2C осуществляется до уровня 3,3 В, но допускает устанавливать внешние подтягивающие резисторы и иные модули с подтяжкой до уровня 3,3 В или 5 В, вне зависимости от состояния внутрисхемной подтяжки модуля.
  • Пример:
if( dispLED.setPullI2C(true ) ){ Serial.print( "Внутрисхемная подтяжка установлена." ); }
if( dispLED.setPullI2C(false) ){ Serial.print( "Внутрисхемная подтяжка отключена."   ); }

Функция getPullI2C();

  • Назначение: Запрос состояния внутрисхемной подтяжки линий шины I2C.
  • Синтаксис: getPullI2C();
  • Параметры: Нет.
  • Возвращаемое значение: bool - ФЛАГ включения внутрисхемной подтяжки (true или false).
  • Пример:
if( dispLED.getPullI2C() ){ Serial.print( "Внутрисхемная подтяжка включена."  ); }
else                      { Serial.print( "Внутрисхемная подтяжка отключена." ); }

Функция clear();

  • Назначение: очистка индикатора
  • Синтаксис: clear();
  • Параметры: Нет.
  • Возвращаемые значения: Нет.
  • Пример:
dispLED.clear(); // Чистим LED индикатор (все диоды выключатся).

Функция light();

  • Назначение: Установка яркости свечения индикатора.
  • Синтаксис: light( ЧИСЛО );
  • Параметры:
    • uint8_t ЧИСЛО - целое число, определяющее яркость, от 0 до 7 (максимальная яркость).
  • Возвращаемые значения: Нет.
  • Примечание: Яркость по умолчанию = 6.
  • Пример:
dispLED.light(7); // Устанавливаем максимальную яркость свечения LED индикатора.

Функция point();

  • Назначение: Установка точек.
  • Синтаксис: point( ПОЗИЦИЯ , СОСТОЯНИЕ );
  • Параметры:
    • uint8_t ПОЗИЦИЯ - целое число, указывающее позицию точки: 1, 2, 3, 4 или 0 для двоеточия.
    • bool СОСТОЯНИЕ - флаг может принимать значение 0 (выключить) или 1 (включить).
  • Возвращаемые значения: Нет.
  • Примечание:
    • Если первый параметр ПОЗИЦИЯ больше 4, то СОСТОЯНИЕ применяется ко всем точкам и двоеточию индикатора.
    • Функция управляет только точками и не влияет на ранее установленные цифры.
  • Пример:
dispLED.point(0, true);  // Включаем двоеточие     (светится только двоеточие).
dispLED.point(1, true);  // Включаем первую точку  (светится и двоеточие и самая левая точка).
dispLED.point(0, false); // Выключаем двоеточие    (светится только самая левая точка).

Функция blink();

  • Назначение: Управление миганием цифр и символов в указанных позициях.
  • Синтаксис: blink( ПОЗИЦИЯ , СОСТОЯНИЕ );
  • Параметры:
    • uint8_t ПОЗИЦИЯ - целое число, указывающее позицию цифры: 1, 2, 3, 4 или 0 для двоеточия.
    • bool СОСТОЯНИЕ - флаг может принимать значение 0 (не мигать) или 1 (мигать).
  • Возвращаемые значения: Нет.
  • Примечание:
    • Если первый параметр ПОЗИЦИЯ больше 4, то СОСТОЯНИЕ применяется ко всему индикатору.
    • Функция управляет только миганием и не влияет на ранее установленные цифры, символы и точки.
    • Частота миганий задаётся функцией frequ().
  • Пример:
dispLED.blink(0, true);  // Заставляем мигать двоеточие (если двоеточие включено).
dispLED.blink(1, true);  // Заставляем мигать первую цифру или символ, включая её точку (теперь будет мигать и двоеточие, и символ находящийся в первой позиции).
dispLED.blink(0, false); // Отключаем мигание двоеточия (теперь будет мигать только цифра или символ находящаяся в первой позиции).

Функция frequ();

  • Назначение: Установка частоты миганий цифр и символов указанных функцией blink();.
  • Синтаксис: frequ( ЧАСТОТА );
  • Параметр:
    • uint8_t ЧАСТОТА - целое число, указывающее частоту в Гц, от 1 до 4.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Частота миганий цифр и символов позиция которых указана функцией blink(); не зависит от частоты обновления дисплея указанной функцией fps();.
    • Частота по умолчанию = 1 Гц.
  • Пример:
dispLED.frequ(1);  // Цифры и символы индикатора определённые функцией blink() будут мигать с частотой 1 Гц.

Функция turn();

  • Назначение: Разворот изображения индикатора.
  • Синтаксис: turn( ФЛАГ );
  • Параметр:
    • bool ФЛАГ - может принимать значение 0 (без разворота) или 1 (повернуть на 180°).
  • Возвращаемые значения: Нет.
  • Примечание:
    • Если на индикаторе есть точки и они физически расположены только снизу цифр, то при развороте изображения, точки окажутся вверху и перед цифрами.
  • Пример:
dispLED.turn(1);  // Развернуть изображение индикатора на 180°.

Функция setLED();

  • Назначение: Установка светодиодов (сегментов) индикатора по битам.
  • Синтаксис: setLED ( [[[[[ БАЙТ_№1 ] , БАЙТ_№2 ] , БАЙТ_№3 ] , БАЙТ_№4 ] , ФЛАГ ] );
  • Параметры:
    • БАЙТ_№1 - каждый бит этого байта включает свой светодиод (сегмент) в 1 позиции.
    • БАЙТ_№2 - каждый бит этого байта включает свой светодиод (сегмент) в 2 позиции.
    • БАЙТ_№3 - каждый бит этого байта включает свой светодиод (сегмент) в 3 позиции.
    • БАЙТ_№4 - каждый бит этого байта включает свой светодиод (сегмент) в 4 позиции.
    • bool ФЛАГ - включает двоеточие.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Каждый бит байта соответствует одному светодиоду (сегменту) в следующем порядке: hgfedcba (старший бит управляет сегментом «h», а младший бит управляет сегментом «a»).
    • Все параметры являются необязательными, отсутствие параметра означает что все светодиоды (сегменты) в данной позиции будут выключены.
  • Пример:
dispLED.setLED(B00000110, B01100011);  // В 1 позиции включены сегменты «c» и «b» (как у цифры 1), а во 2 разряде включены сегменты «g»«f»«b»«a» (как у символа градуса), остальные разряды индикатора выключены.

Функция print();

  • Назначение: Вывод числа, массива чисел, текста, времени или температуры.
  • Синтаксис: print ( ЗНАЧЕНИЕ , ПАРАМЕТРЫ_ВЫВОДА_ЧИСЛА );
  • Параметры:
    • ЗНАЧЕНИЕ - то, что требуется вывести на индикатор, это может быть:
      • Целое число (как положительное, так и отрицательное).
      • Дробное число (как положительное, так и отрицательное).
      • Массив (из 4 положительных целых чисел, от 0 до 9)
      • Текст (из следующих символов "0123456789 abcdefghijlnopstu .,:;*-_")
    • ПАРАМЕТРЫ_ВЫВОДА_ЧИСЛА - допускается указывать от 0 до 5 параметров:
      • LEN1, LEN2, LEN3 или LEN4 - количество символов в выводимом числе (включая знак минус).
      • POS1, POS2, POS3 или POS4 - позиция от левого края, к которой привязывается выводимое число.
      • LEFT или RIGHT - направление вывода относительно указанной позиции.
      • DEC или HEX - система счисления для выводимого числа.
      • TIME или TEMP - отображение чисел в виде времени или числа в виде температуры.
      • символ типа char - для заполнения им недостающих разрядов
  • Возвращаемые значения: Нет.
  • Примечание:
    • Параметры указываются только если значением является число (целое или с плавающей точкой).
    • Если первым параметром (после значения) указать число, то оно будет означать количество выводимых разрядов после запятой.
  • Примеры:
dispLED.print( 12345.6789 , 2 , POS1 , LEN3 , RIGHT ); // Число 12345.6789 будет выведено как 5.67

Вывод без форматирования:

dispLED.print( 1 ); // Вывод целого числа 1.
dispLED.print( 3.45 ); // Вывод дробного числа 3.45 (по умолчанию выводится 1 знак после запятой)
dispLED.print( -12 ); // Вывод отрицательного целого числа -12.
dispLED.print( -3.45 ); // Вывод отрицательного дробного числа -3.45
dispLED.print( 250 , HEX ); // Вывод числа 250 в шестнадцатиричной системе счисления
int a[4]={0,3,6,9}; dispLED.print( a ); // Вывод массива из 4 положительных цифр от 0 до 9
dispLED.print( 23 , TEMP ); // Вывод температуры
dispLED.print( 23.6 , TEMP ); // Вывод температуры
dispLED.print( 4 , 5 , TIME ); // Вывод времени
dispLED.print( "67" ); // Вывод текста
dispLED.print( "OFF" ); // Вывод текста из букв латинского алфавита
dispLED.print( "8:9" ); // Вывод текста с двоеточием

Вывод чисел с указанием количества знаков после запятой:

dispLED.print( 1 , 2 ); // Вывод целого числа 1 с 2 знаками после запятой
dispLED.print( -2 , 1 ); // Вывод отрицательного целого числа -2 с 1 знаком после запятой
dispLED.print( 3.45 , 2 ); // Вывод дробного числа 3.45 с 2 знаками после запятой
dispLED.print( -3.45 , 0 ); // Вывод отрицательного дробного числа -3.45 без знаков после запятой

Вывод чисел с указанием их размерности:

dispLED.print( 1 , LEN2 ); // Вывод целого числа 1 в 2 разрядах
dispLED.print( -1 , LEN3 ); // Вывод отрицательного целого числа -1 в 3 разрядах
dispLED.print( 2.3 , LEN3 ); // Вывод дробного числа 2.3 в 3 разрядах
dispLED.print( -4.567 , 1 , LEN4 ); // Вывод дробного числа -4.567 в 4 разрядах , с 1 знаком после запятой
dispLED.print( 8901 , LEN1 ); // Вывод целого числа 8901 в 1 разряде
dispLED.print( 7 , LEN3 , '-' ); // Вывод числа 7 в 3 разрядах, с заполнением пустых разрядов символом '-'

Указание направления сдвига чисел:

dispLED.print( 1 , RIGHT ); // Вывод целого числа 1 со сдвигом вправо от старшего разряда
dispLED.print( 12 , RIGHT ); // Вывод целого числа 12 со сдвигом вправо от старшего разряда
dispLED.print( 12.3 , RIGHT ); // Вывод дробного числа 12.3 со сдвигом вправо от старшего разряда
dispLED.print( 1 , LEFT ); // Вывод целого числа 1 со сдвигом влево (по умолчанию) от младшего разряда
dispLED.print( 12 , LEFT ); // Вывод целого числа 12 со сдвигом влево (по умолчанию) от младшего разряда
dispLED.print( 12.3 , LEFT ); // Вывод дробного числа 12.3 со сдвигом влево (по умолчанию) от младшего разряда

Вывод чисел с привязкой к определённой позиции от левого края:

dispLED.print( 74 , POS4 ); // Вывод целого числа 74 со сдвигом влево (по умолчанию) от 4 позиции
dispLED.print( 74 , POS3 ); // Вывод целого числа 74 со сдвигом влево (по умолчанию) от 3 позиции
dispLED.print( 74 , POS2 ); // Вывод целого числа 74 со сдвигом влево (по умолчанию) от 2 позиции
dispLED.print( 74 , POS1 ); // Вывод целого числа 74 со сдвигом влево (по умолчанию) от 1 позиции
dispLED.print( 74 , POS4 , RIGHT ); // Вывод целого числа 74 со сдвигом вправо от 4 позиции
dispLED.print( 74 , POS3 , RIGHT ); // Вывод целого числа 74 со сдвигом вправо от 3 позиции
dispLED.print( 74 , POS2 , RIGHT ); // Вывод целого числа 74 со сдвигом вправо от 2 позиции
dispLED.print( 74 , POS1 , RIGHT ); // Вывод целого числа 74 со сдвигом вправо от 1 позиции

Параметры вывода числа можно комбинировать в любой последовательности:

за исключением числа, указывающего количество знаков после запятой, оно должно быть первым после выводимого значения

dispLED.print( 12345.6789 , 2 , POS1 , LEN3 , RIGHT );
// Вывод дробного числа 12345.6789
// выводить 2 знака после запятой
// POS1 - число вывести на дисплей начиная с 1 позиции от левого края
// LEN3 - размерность выводимого числа 3 разряда
// RIGHT - число сдвигать вправо от указанной позиции.

Дополнительные функции библиотеки:

В библиотеке реализованы две дополнительные функции, применение которых может быть интересно в познавательных целях.

Функция fps();

  • Назначение: Установка частоты обновления всего изображения индикатора.
  • Синтаксис: fps( ЧАСТОТА );
  • Параметр:
    • bool ЧАСТОТА - значение от 1 до 255 Гц.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Светодиоды индикатора светятся не одновременно, а поочерёдно включаются и выключаются так, что в любой момент времени может светиться только один светодиод.
    • Частота заданная данной функцией аналогична частоте кадровой развёртки дисплея, она определяет сколько раз в секунду обновится всё изображение индикатора.
    • На частотах ниже 30 Гц заметно мерцание, а на частотах ниже 10 Гц можно отследить в каком порядке включаются светодиоды.
  • Пример:
dispLED.fps(2);  // Обновлять изображение индикатора всего 2 раза в секунду.

Функция scheme();

  • Назначение: Установка схемы включения светодиодов.
  • Синтаксис: scheme( СХЕМА );
  • Параметр:
    • uint8_t СХЕМА - может принимать одно из двух значений:
      • LED_CA - светодиоды индикатора включены по схеме с общим анодом.
      • LED_CC - светодиоды индикатора включены по схеме с общим катодом.
  • Возвращаемые значения: Нет.
  • Примечание:
    • Изменение схемы включения светодиодов может быть полезно только при замене индикатора на плате модуля.
  • Пример:
dispLED.scheme(LED_CA);  // Указываем модулю управлять индикатором собранном по схеме с общими анодами.
dispLED.scheme(LED_CC);  // Указываем модулю управлять индикатором собранном по схеме с общими катодом.

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
