Общие сведения
Источник питания 5V — это источник автономного питания для 5 В плат Arduino, ESP32, Rasperry Pi и других нагрузок, требующих 5 вольт постоянного тока. Он позволит сделать Ваши устройства по настоящему мобильными.
В модуле имеется контроллер заряда Li-Po и Li-Ion аккумуляторов. Модуль исполнен в двух вариантах: со встроенным аккумулятором и без аккумулятора, что позволяет использовать иные, более компактные или более емкие аккумуляторы. Для варианта без аккумулятора, аккумулятор необходимо припаять к терминалам V bat
.
Источник питания 5V выполнен в формате, совместимым с ПВХ конструктором
Видео
Характеристики
- Входное напряжение питания зарядного устройства: 5 В (порт USB micro-B);
- Выходное напряжение питания модуля: 5 В (постоянного тока);
- Напряжение заряда аккумулятора: 4,2 В;
- Тип аккумулятора: LiPo (литий-полимерный) 3,7 В;
- Ток заряда аккумулятора: 0,5 А;
- Ток на выходе модуля, вариант с аккумулятором: до 1500 мА
- Ток на выходе модуля (зависит от аккумулятора), вариант без аккумулятора: до 2500 мА (в пиках до 3 А);
- Ток разряда аккумулятора во включённом состоянии без внешней нагрузки: менее 1 мА;
- Рабочая температура: 0 ... 70 °С;

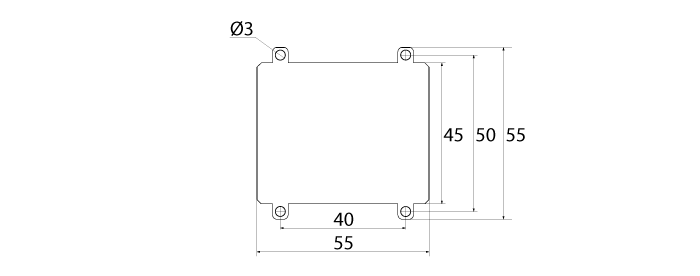

- Размеры, мм:
![](http://iarduino.ru/img/upload/47b746a8a17563dd2e6662769e319827.png)

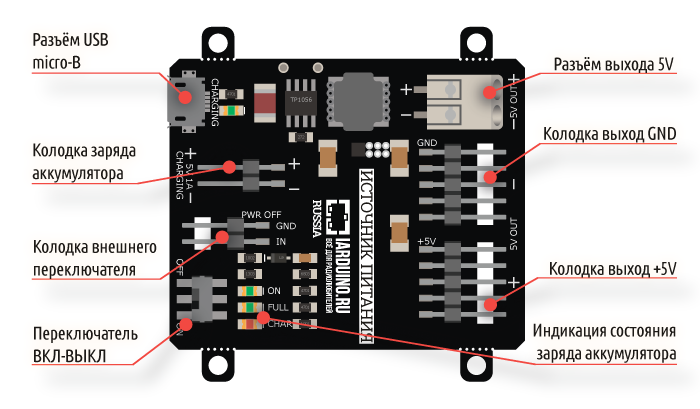

![](http://iarduino.ru/img/upload/702eb0e48f8addf995e81753e91f58be.png)

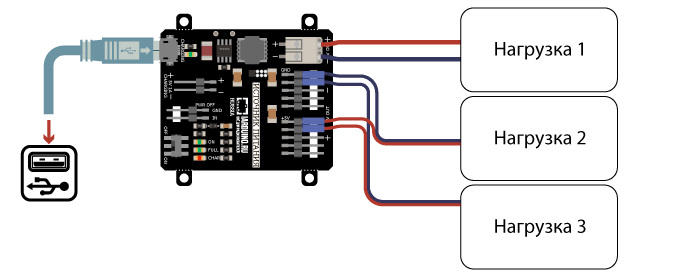

Подключение нагрузки
Нагрузку можно подключать одновременно и к колодкам и к разъёму 5V out
. Для подключения к разъёму необходимо зачистить от изоляции ~4мм провода, вставить провода по очереди в отверстия разъёма, нажав отвёрткой необходимый зажим терминала разъёма. После этого проверьте что провода закреплены должным образом. Для работы с разъёмом рекомендуем использовать одножильные провода, гильзы или лужёные провода.
Так же, можно одновременно заряжать аккумулятор и использовать выходы модуля.
![](http://iarduino.ru/img/upload/2a054808430d201875242a2beb21baa1.png)
Подключение к отладочным платам
Модуль удобно подключать 2 способами, в зависимости от ситуации:

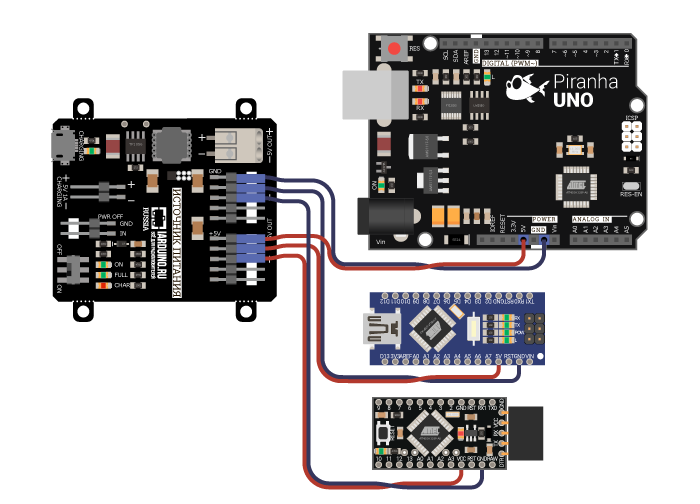

Способ - 1: Используя колодки
Вывод Arduino |
Вывод модуля 5V OUT |
---|---|
5V | + |
GND | - |
![](http://iarduino.ru/img/upload/9df9872c19524c503be0688cfa5add6a.png)

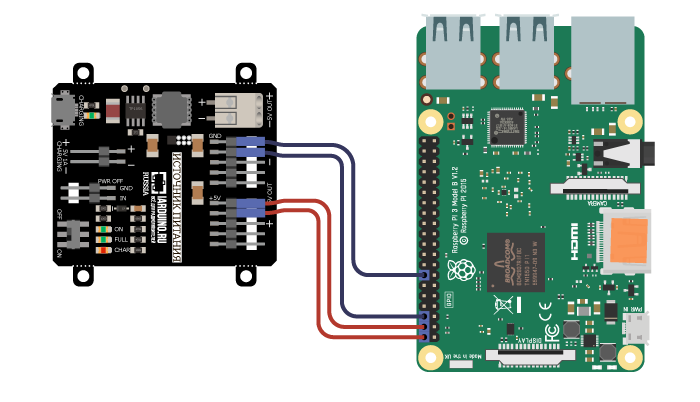

Вывод Rasperry | Вывод модуля 5V OUT |
---|---|
5V | + |
GND | - |
![](http://iarduino.ru/img/upload/dba11f8b951f3dea9bb74f64657c0fb3.png)

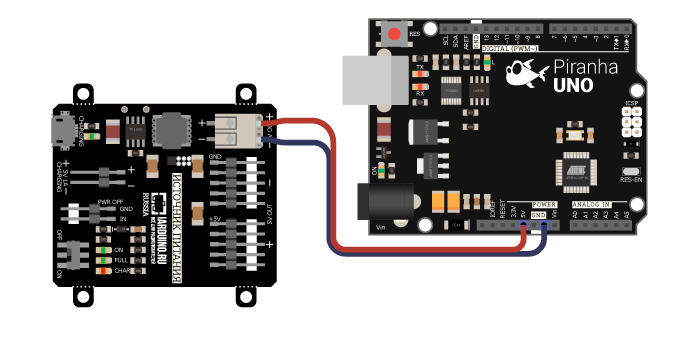

Способ - 2: Используя разъём
Вывод Arduino | Вывод модуля 5V OUT |
---|---|
5V | + |
GND | - |
![](http://iarduino.ru/img/upload/9fd713fdd227742b8646e1ec526b7fe4.png)

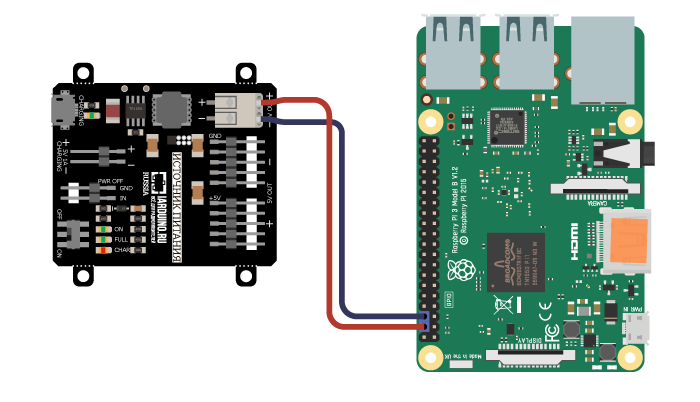

Вывод Rasperry | Вывод модуля 5V OUT |
---|---|
5V | + |
GND | - |
![](http://iarduino.ru/img/upload/59c9e0633ec9aa1b1bbf262e667114af.png)
Подключение зарядного устройства и выключателя питания

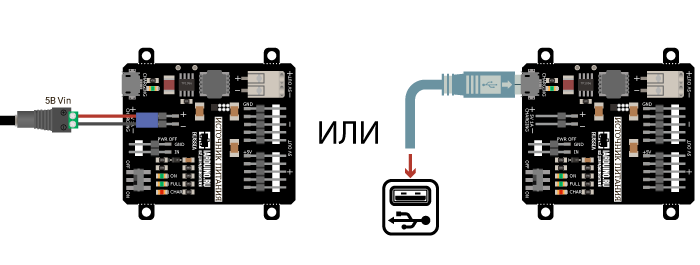

Подключение зарядного устройства
Источник питания можно продолжать использовать во время заряда батареи.
![](http://iarduino.ru/img/upload/44e43d223920f3fbe1d772e0defaf681.png)

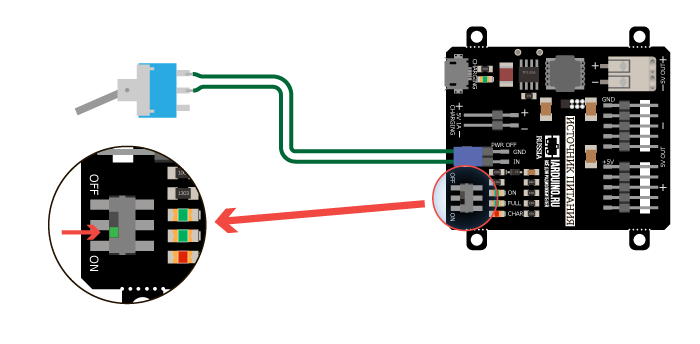

Подключение внешнего выключателя (для вывода на корпус)
При таком подключении, встроенный на плату выключатель должен быть в положении ON
![](http://iarduino.ru/img/upload/85debc286391d86d3c1891bfe707ee6f.png)

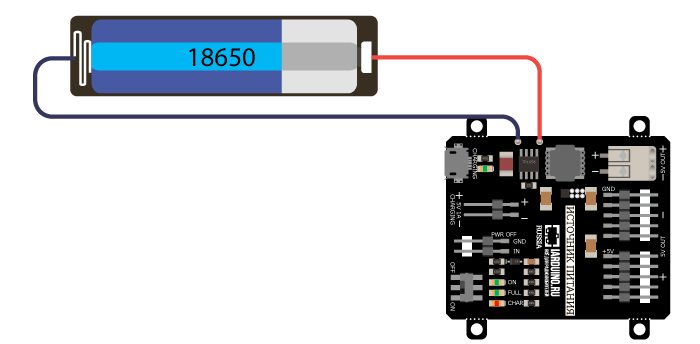

Подключение аккумулятора (для варианта модуля без аккумулятора)
Максимальный ток на выходе модуля зависит от максимального тока аккумулятора. Для достижения максимальной мощности аккумулятор должен быть в состоянии поддерживать токи в 5 А. Возможно использования Li-Po и Li-Ion аккумуляторов. Рекомендуем использовать аккумуляторы со встроенной защитой по току.
![](http://iarduino.ru/img/upload/edb3514bd591ce3dffaf67d40db8b811.png)
