Урок 17. Подключение Mini MP3 плеера к Arduino

Наверное, часто в ваших проектах возникала необходимость воспроизводить определенный звук или мелодию. Например, по завершению какого-нибудь процесса, или просто звуковое сопровождение. В этом нам поможет Mini MP3 Проигрыватель, который обладает очень большим потенциалом.

В данный модуль вставляется microSD карточка, на которую предварительно мы можем записать Mp3 композиции, которые, в дальнейшем, сможем воспроизводить с помощью Mini MP3 Проигрывателя.

Нам понадобится:

• Arduino
• Перемычки или Набор проводов для макетирования 65 шт.
• Провода Папа-Мама
• Breadboard
• Резисторы
• Mini MP3 ПроигрВыход на динамик, со встроенного усилителя до 3W
• Динамик 3W 4Ом.

Для реализации проекта нам необходимо установить библиотеки:

• DFPlayer Mini mp3

Демонстрация:

Подготавливаем microSD карточку:

Mini MP3 Проигрыватель может распознавать карты объемом до 32G и файловой системой FAT16 , FAT32.

1. Для начала нам необходимо подключить карту через катридер к компьютеру и отформатировать карточку.

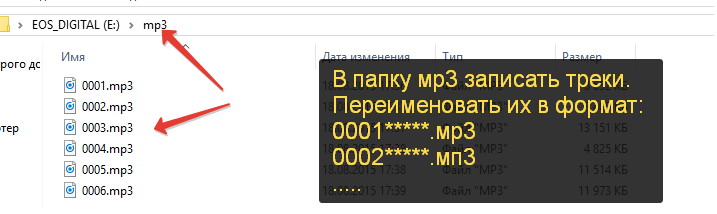

2. Теперь нам нужно создать папку с названием "mp3".
3. Записать ваши mp3 композиции в данную папку и дать им имена "0001.mp3" , "0002.mp3", "0003.mp3" и тд. Так же файл можно называть "0001alla-tratata.mp3" главное, указать в самом начале номер трека в четырех символьном формате.

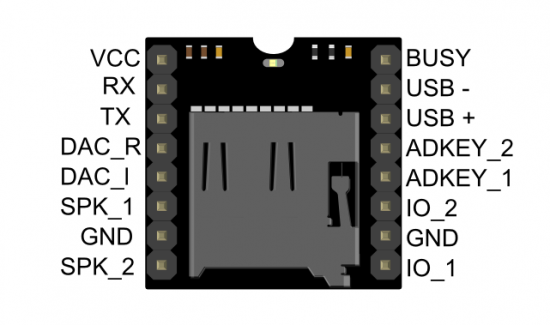

Описание контактов:

Модуль имеет сразу два вида выходного сигнала: первый - со встроенным усилителем, а второй вариант - через внешний усилитель например УНЧ модуль 2*3 Вт класса D PAM8403. В наших примерах будет рассматриваться вариант со встроенным усилителем.

• Подключение к усилителю c помощью выходов DAC_R и DAC_L
• Подключение к динамику напрямую. динамик подключается одним контактом IO1, а вторым к IO2

Пример 1. Управление с помощью Arduino

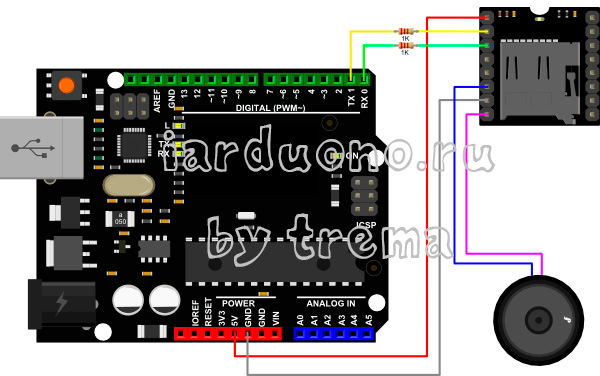

Схема подключения:

Данный Mini MP3 Проигрыватель может быть подключен как обычному Serial порту, так и к виртуальному Serial порту. Это дает возможность arduino подключиться к компьютеру и к mp3 проигрывателю.

Подключать удобнее всего с помощью Breadboard mini и проводков папа-папа. Так же не забудьте подключать Mp3 плеер к Serial порту с через резисторы на 1 кОм.

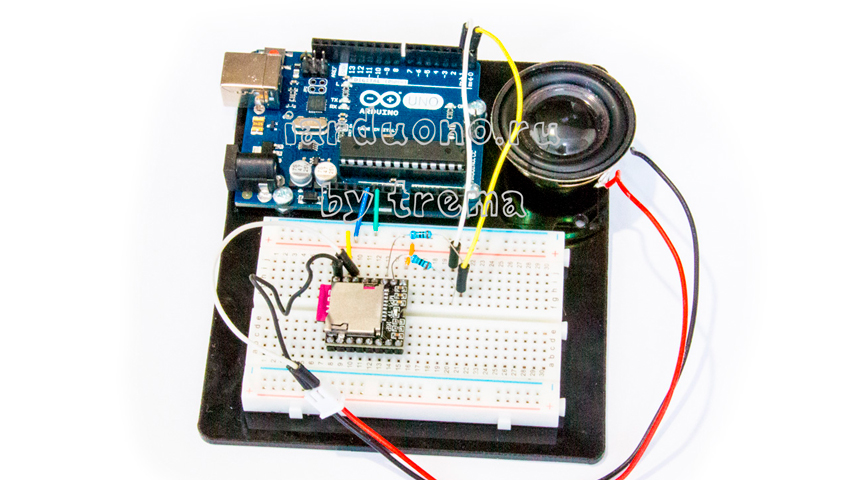

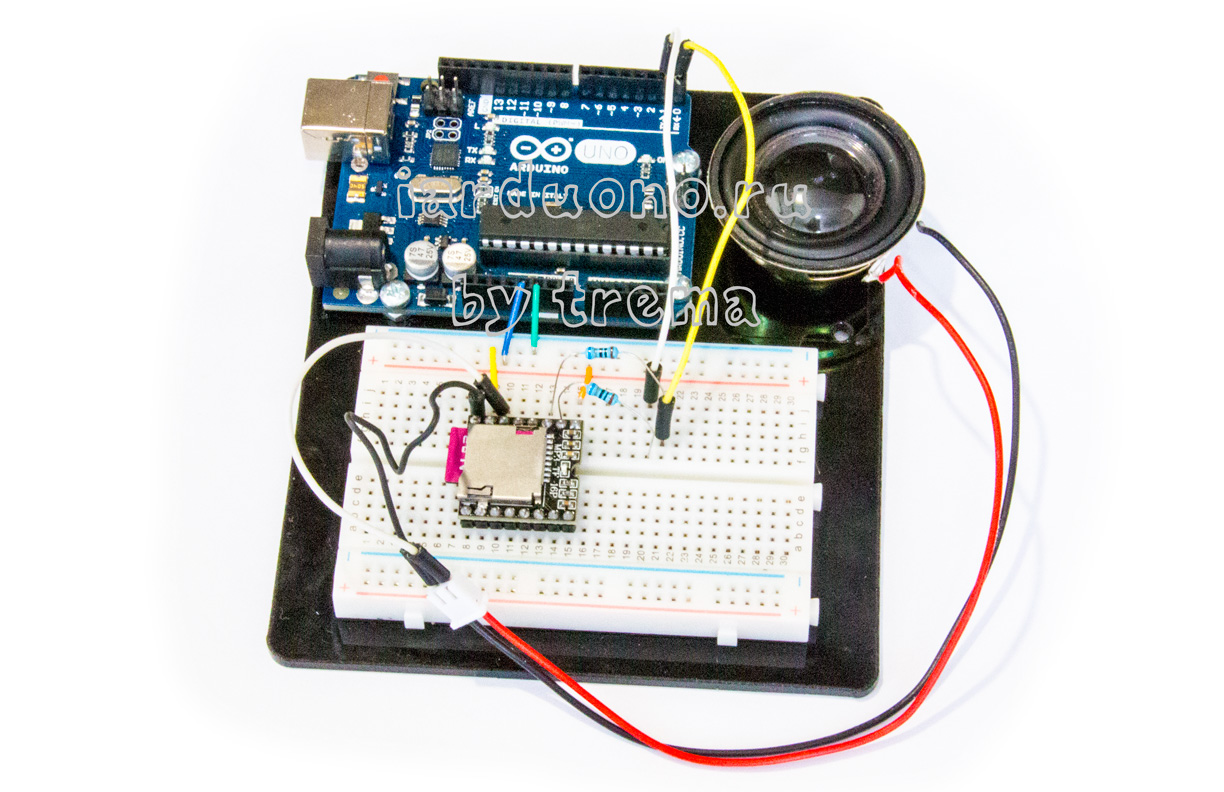

В результате у вас должна получиться примерно следующая картина:

Не забудьте установить библиотеку Mini mp3 Arduino Library V2.0.

Скетч №1:

Данный пример запустит проигрывание треков и каждые 10 секунд будет переключать на следующий трек.

Между двумя командами необходимо делать задержку delay (100); 100 миллисекунд, в противном случае некоторые команды могут работать не стабильно.

Копировать1234567891011121314#include <SoftwareSerial.h> #include <DFPlayer_Mini_Mp3.h> void setup () { Serial.begin (9600); mp3_set_serial (Serial); mp3_set_volume (25); delay (100); mp3_play (); delay (100); } void loop () { mp3_next (); // Следующий трек delay (10000); // пуза 10 секунд }

Скетч №2:

В этом примере мы запускаем плеер, он начинает проигрывать композиции целиком одна за другой в случайном порядке.

Копировать1234567891011121314#include <SoftwareSerial.h> #include <DFPlayer_Mini_Mp3.h> void setup () { Serial.begin (9600); mp3_set_serial (Serial); //set Serial for DFPlayer-mini mp3 module delay (100); mp3_set_volume (25); delay (100); mp3_play (); // запускаем трек delay (100); mp3_random_play (); // Даем команду проигрывать треки в случайной последовательности } void loop () { }

Скетч №3:

Для запуска определенной мелодии нужно обязательно задать правильные имена mp3 файлам, которые находятся на флешке как указано в пункте "Подготавливаем microSD карточку". Вы так же можете записывать файлы в любые папки и с любыми названиями, но их вы не сможете запустить выборочно по команде.

Копировать123456789101112131415161718192021#include <SoftwareSerial.h> #include <DFPlayer_Mini_Mp3.h> void setup () { Serial.begin (9600); mp3_set_serial (Serial); //set Serial for DFPlayer-mini mp3 module delay (100); mp3_set_volume (20); } void loop () { delay (100); mp3_play (2); // Произрываем "mp3/0002.mp3" delay (5000); mp3_play (5); // Произрываем "mp3/0005.mp3" delay (5000); mp3_play (1); // Произрываем "mp3/0001.mp3" delay (5000); mp3_play (4); // Произрываем "mp3/0004.mp3" delay (5000); mp3_play (3); // Произрываем "mp3/0003.mp3" delay (5000); }

Полный список функций:

• mp3_play (); // Запуск воспроизведения
• mp3_play (5); // Воспроизвести файл "mp3/0005.mp3"
• mp3_next (); // Следующий трек
• mp3_prev (); // Предыдущий трек
• mp3_set_volume (uint16_t volume); // Уровень громкости 0~30
• mp3_set_EQ (); // Эквалайзер 0~5 (0 - Normal, 1 - Pop, 2 - Rock, 3 - Jazz, 4 - Classic, 5 - Bass)
• mp3_pause (); // пауза
• mp3_stop (); // остановить воспроизведение
• mp3_random_play (); // Воспроизвести в случайнВоспроизвести в случайном порядке.
• void mp3_get_state (); //send get state command
• void mp3_get_volume ();
• void mp3_get_u_sum ();
• void mp3_get_tf_sum ();
• void mp3_get_flash_sum ();
• void mp3_get_tf_current ();
• void mp3_get_u_current ();
• void mp3_get_flash_current ();
• void mp3_single_loop (boolean state); //set single loop
• void mp3_DAC (boolean state);

Пример 2. Автономное управление без Arduino, с помощью подключенных кнопок.

Данный модуль может работать как под управлением микроконтроллера Arduino, так и автономно, как самостоятельный проигрыватель mp3.

Но модулем нужно как-то управлять, регулировать громкость, переключать треки и тд. Эти возможности мы можем реализовать очень просто, нам нужно подключить управляющие кнопки, и с помощью них мы сможем полноценно управлять mp3 проигрывателем.

Есть несколько вариантов подключения:

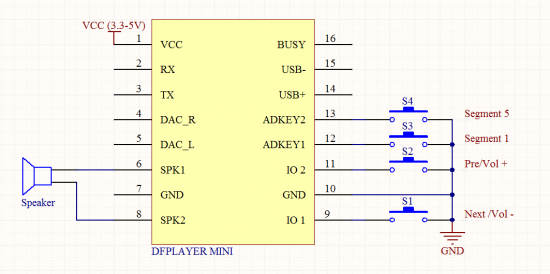

Простой способ (Минимум функций):

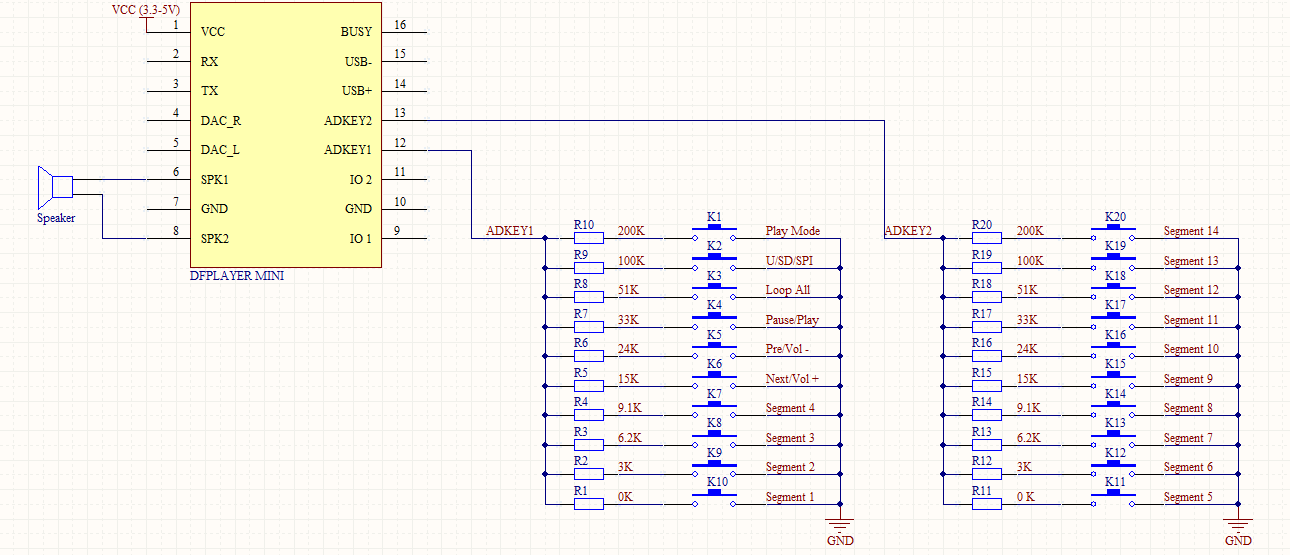

Расширенный способ (Максимальный функционал):
