Цветной графический дисплей 2.8 TFT 320x240

Общие сведения:

Цветной графический дисплей 2.8 и цветной графический дисплей 2.8 с TouchScreen — дисплеи, разработанные нашей компанией специально для работы с Arduino UNO / MEGA.

Благодаря поддержке огромного количества цветов (более 260 тысяч), а так же библиотекам UTFT и TouchScreen, вы сможете выводить на дисплеи разноцветные фигуры, анимацию, а так же текст (цвет и форму которого вы тоже сможете выбрать).

Дисплеи оснащены преобразователем уровней, благодаря чему вы можете подключать их как к 3В, так и к 5В логике!

Данные дисплеи поддерживают возможность регулировки яркости подсветки, а конструкция их такова, что они удобно устанавливаются в ПВХ-конструктор даже без дополнительной фиксации. Впрочем, если вам понадобится дополнительная жёсткость, то для этого на дисплеях имеется 4 крепёжных петли.

Видео:

Спецификация:

Дисплей без сенсорной панели

  • Разрешение: 320x240 точек;
  • Цветопередача: 262 тысячи цветов;
  • Диагональ: 2.8 дюйма;
  • Интерфейс подключения: SPI;
  • Крепёжные отверстия: М3;
  • Размер: 75мм х 65мм;

Дисплей с сенсорной панелью

  • Разрешение: 320x240 точек;
  • Цветопередача: 262 тысячи цветов;
  • Диагональ: 2.8 дюйма;
  • Тип сенсора:резистивный;
  • Интерфейс подключения: SPI;
  • Крепёжные отверстия: ⌀ 3мм;
  • Размер: 75мм х 65мм;

Подключение:

Для удобства подключения к Arduino воспользуйтесь Trema ShieldTrema Power ShieldMotor Shield или Trema Set Shield.

Выводы дисплея без сенсорной панелиВыводы Arduino
GND (обязательно)
GND
VCC (обязательно)5V
D/C (обязательно)Любой вывод
RST (обязательно)Любой вывод
CS (обязательно)
Любой вывод
SCK (обязательно)Любой вывод
MOSI (обязательно)Любой вывод
LED (регулировка яркости, опционально)Любой вывод
MISO (опционально)Любой вывод

Выводы дисплея с сенсорной панельюВыводы Arduino
GND (обязательно)GND
VCC (обязательно)5V
D/C (обязательно)Любой вывод
RST (обязательно)Любой вывод
CS (обязательно)Любой вывод
SCK (обязательно)Любой вывод
MOSI (обязательно)Любой вывод
LED (регулировка яркости, опционально)Любой вывод
MISO (опционально)Любой вывод
YU (Y+) (обязательно)Любой аналоговый вывод
XR (X-) (обязательно)Любой аналоговый вывод
YD (Y-) (обязательно)Любой вывод
XL (X+) (обязательно)Любой вывод

Далее, в примерах подключения и в примерах скетчей будет выполнено подключение согласно следующей таблиц:

Выводы дисплеяВыводы Arduino
GNDGND
VCC5V
D/C4
RST5
CS6
SCK7
MOSI8
LED9
MISO10 (кроме примера с SD картой)
YU (Y+)А0
XR (X-)А1
YD (Y-)А2
XL (X+)А3

Модуль удобно подключать 3 способами, в зависимости от ситуации:

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

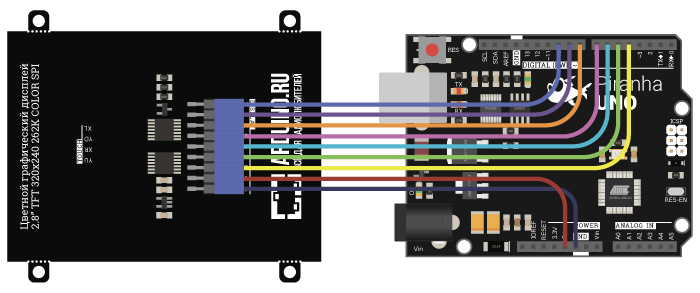

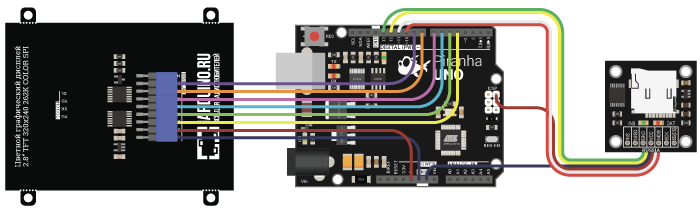

Дисплей без сенсорной панели

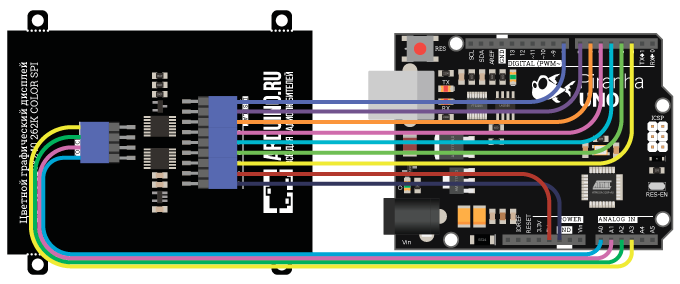

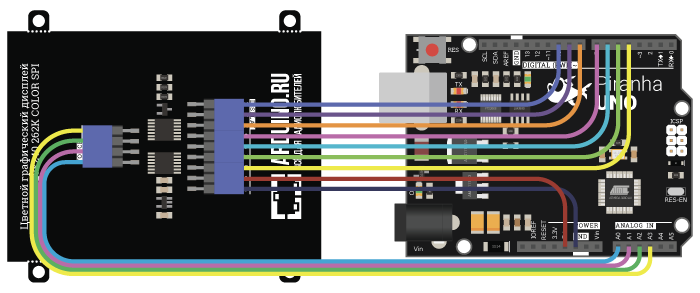

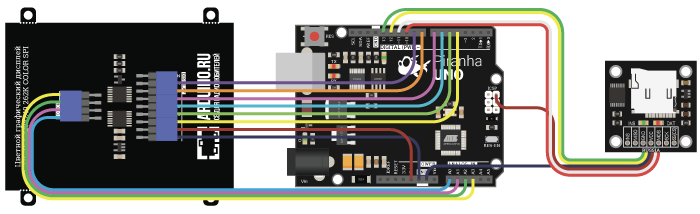

Дисплей с сенсорной панелью

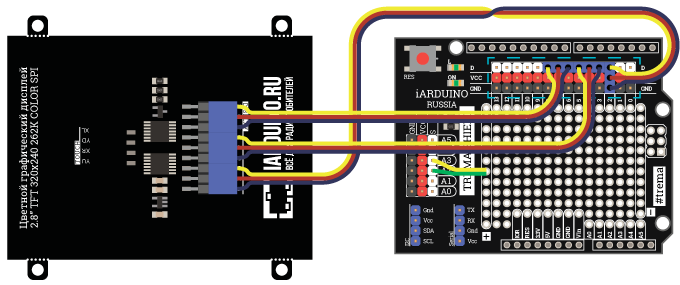

Способ - 2 :  Используя проводной шлейф и Shield

Используя 3-х проводные шлейфы "Мама — Мама", к  Trema ShieldTrema-Power ShieldMotor ShieldTrema Shield NANO и тд.

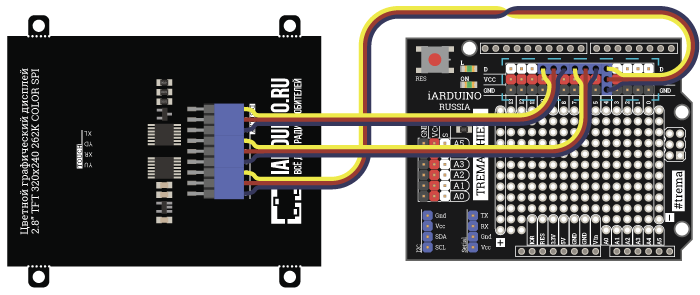

Дисплей без сенсорной панели

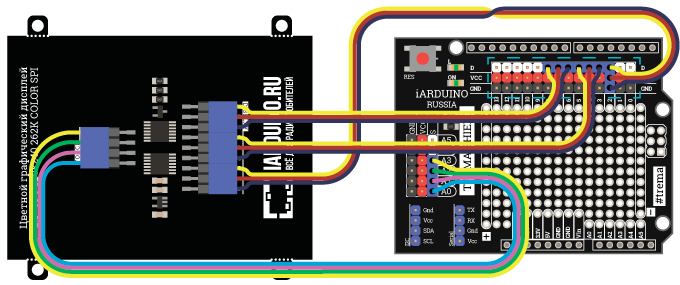

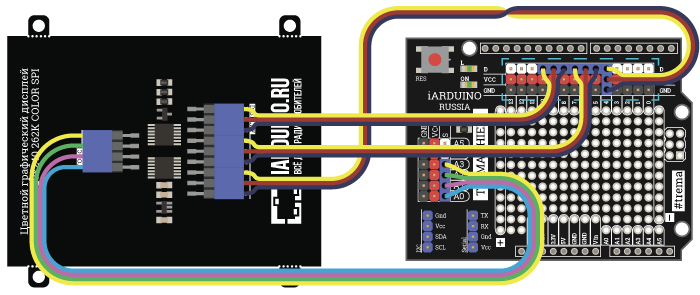

Дисплей с сенсорной панелью

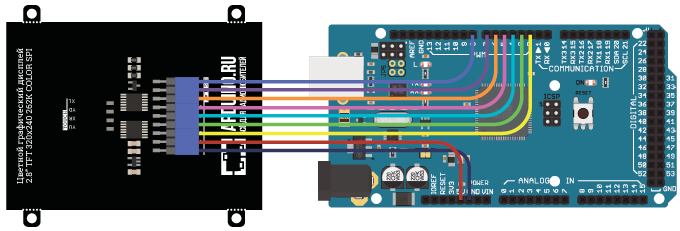

Способ - 3 :  Используя проводной шлейф и Arduino Mega

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Arduino MEGA

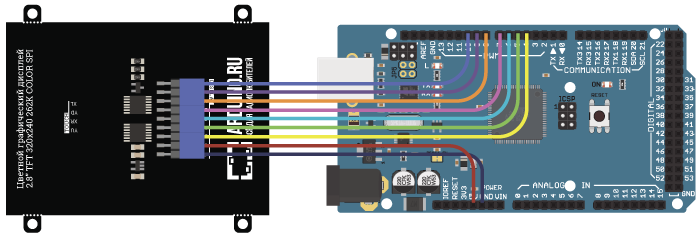

Дисплей без сенсорной панели

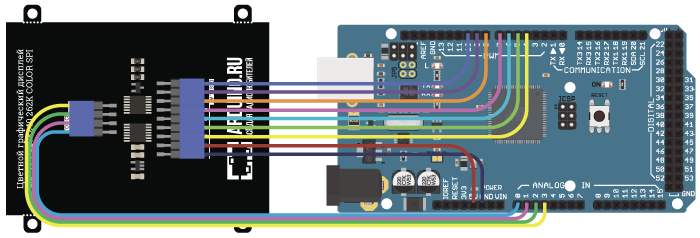

Дисплей с сенсорной панелью

Питание:

Данный дисплей питается от постоянного источника напряжения 5В.

Библиотеки для работы с дисплеями:

Для работы с дисплеями существует несколько библиотек, каждая из которых может вам пригодится в разных проектах. Опишем кратко каждую из них:

  • Библиотека UTFT для работы с цветными графическими дисплеями (описание функций и примеры смотрите тут)
  • Библиотека TouchScreen для работы с сенсорными экранами (описание функций и примеры смотрите тут)

Форм-фактор:

Данный дисплей выпущен в нашем новом формате, который был специально спроектирован с учётом размеров и расположения отверстий в ПВХ-конструкторе, благодаря чему дисплей легко и удобно в нём закрепить.

Помимо этого, мы разработали специально для данных дисплеев крепёжную пластину, которая так же подходит к нашим ПВХ-корпусам Set Box и Set Box XL.

Подробнее о дисплее:

На нашей Wiki имеются статьи, в которых мы очень подробно разобрали все особенности работы с дисплеями того или иного типа. Ниже вы найдёте ссылки на эти статьи:

  • Информацию о том, как работать с графическим дисплеем вы найдёте тут.
  • Информацию о том, как работать с графическим дисплеем с touchscreen вы найдёте тут.

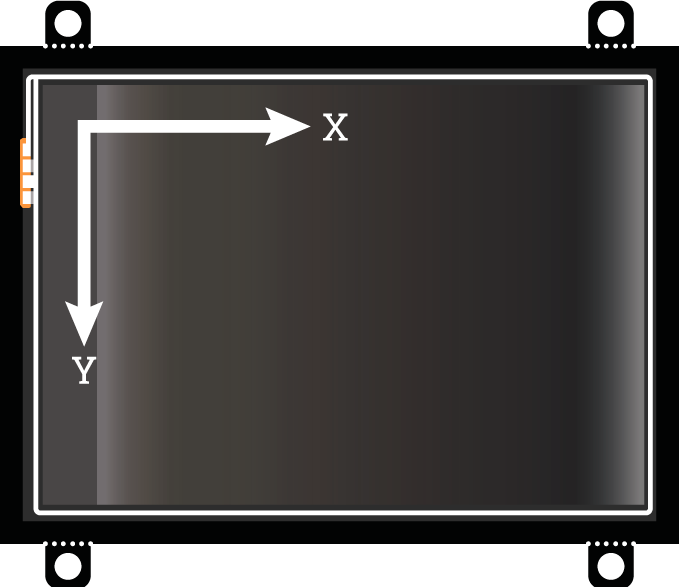

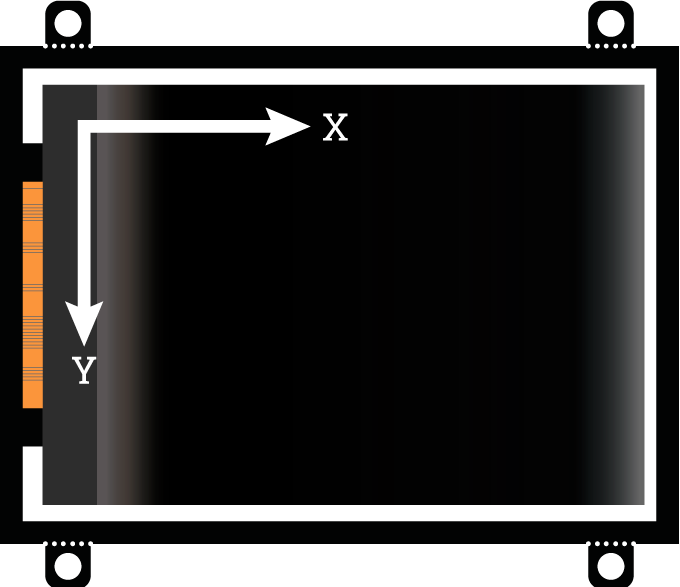

Координатная сетка

Начало координатной сетки лежит в верхнем левом углу как показано на рисунках ниже.

Примеры:

Вывод текста на дисплей

// подключаем библиотеку UTFT
#include <UTFT.h>

// Определяем выводы используемые для
// управления дисплеем 2.8" TFT 320x240 UNO:
#define dispMISO    8
#define dispSCK     7
#define dispCS      6
#define dispRST     5
#define dispDC      4

// подключаем шрифты
extern uint8_t SmallFont[];
extern uint8_t BigFont[];
extern uint8_t SevenSegNumFont[];

// объявляем объект myGLCD класса библиотеки UTFT указывая тип дисплея
UTFT myGLCD(TFT01_24SP, dispMISO,
             dispSCK, dispCS,
             dispRST, dispDC);

void setup(){
    // инициируем дисплей
    myGLCD.InitLCD();
}

void loop(){

    // стираем всю информацию с дисплея
    myGLCD.clrScr();

    // устанавливаем маленький шрифт
    myGLCD.setFont(SmallFont);
    // устанавливаем белый цвет текста
    myGLCD.setColor(VGA_WHITE);
    // выводим текст на дисплей (выравнивание по ширине -
    // центр дисплея, координата по высоте 50 точек)
    myGLCD.print("iarduino.ru | SmallFont", CENTER, 50);

    // устанавливаем большой шрифт
    myGLCD.setFont(BigFont);
    // устанавливаем синий цвет текста
    myGLCD.setColor(VGA_BLUE);
    // выводим текст на дисплей (выравнивание по ширине -
    // центр дисплея, координата по высоте 100 точек)
    myGLCD.print("BigFont", CENTER, 100);
    // выводим текст на дисплей (выравнивание по ширине -
    // центр дисплея, координата по высоте 115 точек)
    myGLCD.print("iarduino.ru", CENTER, 115);

    // устанавливаем шрифт имитирующий семисегментный индикатор
    myGLCD.setFont(SevenSegNumFont);
    // устанавливаем пурпурный цвет текста
    myGLCD.setColor(VGA_FUCHSIA);
    // выводим текст на дисплей (выравнивание по ширине -
    // центр дисплея, координата по высоте 150 точек)
    myGLCD.print("1234567890", CENTER, 150);

    // ждём 20 секунд
    delay(20000);
}

Вывод фигур на дисплей

// подключаем библиотеку UTFT
#include <UTFT.h>

// Определяем выводы используемые для
// управления дисплеем 2.8" TFT 320x240 UNO:
#define dispMISO    8
#define dispSCK     7
#define dispCS      6
#define dispRST     5
#define dispDC      4

// объявляем объект myGLCD класса библиотеки UTFT указывая тип дисплея
UTFT myGLCD(TFT01_24SP, dispMISO,
             dispSCK, dispCS,
             dispRST, dispDC);

void setup(){
    // инициируем дисплей
    myGLCD.InitLCD();
    myGLCD.clrScr();
}

void loop(){
   int n = random(7);
   int j = random(239);
   for (int i = random(239); i > 0; i--) {
       // Устанавливаем цвет RGB
       myGLCD.setColor(i, -i, j);
       switch (n) {
           case 0:
               // Рисуем прямоугольник
               myGLCD.drawRect(i*j, i, i*j+i, i+j);
               break;

           case 1:
               // Заполняем прямоугольник
               myGLCD.fillRect(i*j, i, i*j+5, i+5);

           case 2:
               // Рисуем круг
               myGLCD.drawCircle(i*j, i, i/5);
               break;

           case 3:
               // Заполняем круг
               myGLCD.fillCircle(i*j, i, 5);
               break;

           case 4:
               // Рисуем прямоугольник
               myGLCD.drawRoundRect(i*j, i, i*j+10, i+10);
               break;

           case 5:
               // Рисуем прямоугольник
               myGLCD.drawLine(i*j, i, i*j+i, i+j);
               break;

           default:
               break;
       }
   }
}

Вывод изображения часов на дисплей

//  Подключаем библиотеки:
#include "UTFT.h"                                      // Подключаем библиотеку для работы с дисплеем
//  Определяем выводы используемые для управления дисплеем 2.8" TFT 320x240 UNO:
const uint8_t RS   = 8;                                //
const uint8_t WR   = 7;                                //
const uint8_t CS   = 6;                                //
const uint8_t RST  = 5;                                //
const uint8_t SER  = 4;                                //

UTFT    myGLCD(TFT01_24SP, RS, WR, CS, RST, SER);      // Создаём объект для работы с дисплеем

// НАСТРОЙКИ ДИСПЛЕЯ
extern uint8_t  SmallFont[];                           // подключаем маленький шрифт
extern uint8_t  BigFont[];                             // подключаем большой шрифт
extern uint8_t  SevenSegNumFont[];                     // подключаем шрифт имитирующий семисегментный индикатор

uint32_t TIMER_DISPLAY;                                // таймер для вывода времени игры трека на дисплей
uint8_t  HOURS   = 0;                                  // переменная для секунд
uint8_t  MINUTES = 0;                                  // переменная для минут
uint8_t  SECONDS = 0;                                  // переменная для секунд

void setup(void) {                                     //
  Serial.begin(9600);                                  // Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек
  // НАСТРОЙКА LCD-ДИСПЛЕЯ
  myGLCD.InitLCD();                                    // инициируем дисплей
  myGLCD.setBackColor (VGA_WHITE);                     // устанавливаем цвет заливки фона шрифта
  myGLCD.setColor     (VGA_RED);                       // устанавливаем красный цвет текста
  myGLCD.clrScr();                                     // стираем всю информацию с дисплея
  myGLCD.fillScr      (VGA_WHITE);                     // указываем цвет заливки экрана
  // ВЫВОД ДВОЕТОЧИЯ
  myGLCD.setColor  (VGA_BLACK);                        // устанавливаем чёрный цвет текста

  myGLCD.fillCircle(120, 157, 4);                      // рисуем точку в указанных координатах с радиусом 4
  myGLCD.fillCircle(120, 172, 4);                      // рисуем точку в указанных координатах с радиусом 4

  myGLCD.fillCircle(215, 157, 4);                      // рисуем точку в указанных координатах с радиусом 4
  myGLCD.fillCircle(215, 172, 4);                      // рисуем точку в указанных координатах с радиусом 4
  myGLCD.setFont  (BigFont);                           // устанавливаем большой шрифт
  myGLCD.print("iArduino Clock", CENTER, 20);          // выводим текст в указанных координатах
  myGLCD.print("Day:  Monday", CENTER, 70);            // выводим текст в указанных координатах
  myGLCD.print("Date: 22.04.19", CENTER, 100);         // выводим текст в указанных координатах
  myGLCD.print("H", 63, 200);                          // выводим текст в указанных координатах
  myGLCD.print("M", 158, 200);                         // выводим текст в указанных координатах
  myGLCD.print("S", 253, 200);                         // выводим текст в указанных координатах
}

void loop() {
  if (millis() - TIMER_DISPLAY > 1000) {               // выполняем 1 раз в 1000мс
    TIMER_DISPLAY = millis();                          // обновляем счётчик
    SECONDS++;                                         // увеличиваем значение секунд на 1 каждую 1000мс
    if (SECONDS > 59) {                                // если значение секунд превысило значение 59, то
      SECONDS = 0;                                     // сбрасываем значение секунд в 0 и
      MINUTES++;                                       // увеличиваем значение минут на 1
    }
    if (MINUTES > 60) {                                // если значение минут превысило 59, то
      MINUTES = 0;                                     // сбрасываем значение минут в 0 и
      HOURS++;                                         // увеличиваем значение часов на 1
    }
    myGLCD.setFont  (SevenSegNumFont);                 // устанавливаем шрифт с 7-сегментного дисплея
    myGLCD.printNumI(HOURS,    40,  140,  2,  '0');    // выводим часы
    myGLCD.printNumI(MINUTES, 135,  140,  2,  '0');    // выводим минуты
    myGLCD.printNumI(SECONDS, 230,  140,  2,  '0');    // выводим секунды
  }
}

Создание программы для рисования, которая использует TouchScreen

//  Подключаем библиотеки:
#include "UTFT.h"                                      // Подключаем библиотеку для работы с дисплеем
#include "TouchScreen.h"                               // Подключаем библиотеку для работы с TouchScreen
//  Определяем выводы используемые для управления дисплеем 2.8" TFT 320x240 UNO:
const uint8_t RS   = 8;                                //
const uint8_t WR   = 7;                                //
const uint8_t CS   = 6;                                //
const uint8_t RST  = 5;                                //
const uint8_t SER  = 4;                                //
//  Определяем выводы используемые для чтения данных с TouchScreen:
const uint8_t YP   = A0;                               // Вывод Y+ должен быть подключен к аналоговому входу
const uint8_t XM   = A1;                               // Вывод X- должен быть подключен к аналоговому входу
const uint8_t YM   = A2;                               // Вывод Y-
const uint8_t XP   = A3;                               // Вывод X+
//  Определяем экстремумы для значений считываемых с аналоговых входов при определении точек нажатия на TouchScreen:
const int tsMinX   = 100;                              // соответствующий точке начала координат по оси X
const int tsMinY   = 120;                              // соответствующий точке начала координат по оси Y
const int tsMaxX   = 950;                              // соответствующий максимальной точке координат по оси X
const int tsMaxY   = 915;                              // соответствующий максимальной точке координат по оси Y
const int mipPress = 10;                               // соответствующий минимальной степени нажатия на TouchScreen
const int maxPress = 1000;                             // соответствующий максимальной степени нажатия на TouchScreen
const uint8_t pen_radius = 3;                          // указываем размер точки, которая будет появляться при рисовании
//  Создаём объекты библиотек:
UTFT    myGLCD(TFT01_24SP, RS, WR, CS, RST, SER);      // Создаём объект для работы с дисплеем
TouchScreen ts     = TouchScreen(XP, YP, XM, YM);      // Создаём объект для работы с TouchScreen
void setup(void) {                                     //
  Serial.begin(9600);                                  // Инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек
  myGLCD.InitLCD();                                    // Инициируем работу с TFT дисплеем
  myGLCD.clrScr();                                     // Чистим экран дисплея
  myGLCD.setColor(VGA_WHITE);                          // Указываем белый цвет
  myGLCD.drawLine(0,   0, 40,  40);                    // Рисуем линию
  myGLCD.drawLine(40,   0, 0,  40);                    // Рисуем линию
  myGLCD.setColor(VGA_RED);                            // Указываем красный цвет
  myGLCD.fillRect(0,  40, 40,  80);                    // Рисуем квадрат
  myGLCD.setColor(VGA_GREEN);                          // Указываем зелёный цвет
  myGLCD.fillRect(0,  80, 40, 120);                    // Рисуем квадрат
  myGLCD.setColor(VGA_YELLOW);                         // Указываем жёлтый цвет
  myGLCD.fillRect(0, 120, 40, 160);                    // Рисуем квадрат
  myGLCD.setColor(VGA_PURPLE);                         // Указываем фиолетовый цвет
  myGLCD.fillRect(0, 160, 40, 200);                    // Рисуем квадрат
  myGLCD.setColor(VGA_BLUE);                           // Указываем синий цвет
  myGLCD.fillRect(0, 200, 40, 240);                    // Рисуем квадрат
}                                                      //
void loop() {                                          //
  //  Считываем показания с TouchScreen:
  TSPoint p = ts.getPoint();                           // Считываем координаты и интенсивность нажатия на TouchScreen в структуру p
  //  Возвращаем режим работы выводов:
  pinMode(XM, OUTPUT);                                 // Возвращаем режим работы вывода X- в значение «выход» для работы с дисплеем
  pinMode(YP, OUTPUT);                                 // Возвращаем режим работы вывода Y+ в значение «выход» для работы с дисплеем
  //  Если зафиксировано нажатие на TouchScreen, то ...
  if (p.z > mipPress && p.z < maxPress) {              // Если степень нажатия достаточна для фиксации координат TouchScreen
    p.x = map(p.x, tsMinX, tsMaxX, 0, 320);            // Преобразуем значение p.x от диапазона tsMinX...tsMaxX, к диапазону 0...320
    p.y = map(p.y, tsMinY, tsMaxY, 0, 240);            // Преобразуем значение p.y от диапазона tsMinY...tsMaxY, к диапазону 0...240
    if (p.x <= 40) {                                   // Если нажатие было в зоне выбора цветов, то
      if (p.y < 40 ) {                                 // Если нажатие было в зоне кнопки "очищение экрана", то
        myGLCD.clrScr();                               // Чистим экран дисплея
        myGLCD.setColor(VGA_WHITE);                    // Указываем цвет
        myGLCD.drawLine(0,   0, 40,  40);              // Рисуем линию
        myGLCD.drawLine(40,   0, 0,  40);              // Рисуем линию
        myGLCD.setColor(VGA_RED);                      // Указываем цвет
        myGLCD.fillRect(0,  40, 40,  80);              // Рисуем квадрат
        myGLCD.setColor(VGA_GREEN);                    // Указываем цвет
        myGLCD.fillRect(0,  80, 40, 120);              // Рисуем квадрат
        myGLCD.setColor(VGA_YELLOW);                   // Указываем цвет
        myGLCD.fillRect(0, 120, 40, 160);              // Рисуем квадрат
        myGLCD.setColor(VGA_PURPLE);                   // Указываем цвет
        myGLCD.fillRect(0, 160, 40, 200);              // Рисуем квадрат
        myGLCD.setColor(VGA_BLUE);                     // Указываем цвет
        myGLCD.fillRect(0, 200, 40, 240);              // Рисуем квадрат
      } else if (p.y > 40 && p.y <= 80 ) {             // Если нажатие было в зоне красного квадрата, то
        myGLCD.setColor(VGA_RED);                      // Устанавливаем цвет
      } else if (p.y > 80 && p.y <= 120 ) {            // Если нажатие было в зоне зелёного квадрата, то
        myGLCD.setColor(VGA_GREEN);                    // Устанавливаем цвет
      } else if (p.y > 120 && p.y <= 160 ) {           // Если нажатие было в зоне жёлтого квадрата, то
        myGLCD.setColor(VGA_YELLOW);                   // Устанавливаем цвет
      } else if (p.y > 160 && p.y <= 200 ) {           // Если нажатие было в зоне фиолетового квадрата, то
        myGLCD.setColor(VGA_PURPLE);                   // Устанавливаем цвет
      } else if (p.y > 200 && p.y <= 240 ) {           // Если нажатие было в зоне синего квадрата, то
        myGLCD.setColor(VGA_BLUE);                     // Устанавливаем цвет
      }
    }
    if (p.x - pen_radius > 40) {                       // Если нажатие было в зоне рисования, то
      myGLCD.fillCircle(p.x, p.y, pen_radius);         // Прорисовываем окружность диаметром 3 пикселя с центром в точке координат, считанных с TouchScreen
    }
  }
}

Регулировка яркости подсветки:

Как подключить

Вывод LED подключается к любому выводу ARDUINO, который поддерживает ШИМ (выводы со знаком "~" тильды на шелкографии платы). Яркость регулируется изменением процента заполнения ШИМ. Например, вызов analogWrite(dispLED, 128) установит половину яркости.

Пример работы подсветки дисплея (при использовании датчика освещённости)

// Подключаем библиотеку для работы с дисплеем
#include "UTFT.h"

// Определяем выводы используемые для
// управления дисплеем 2.8" TFT 320x240 UNO:
#define dispLED     9
#define dispMISO    8
#define dispSCK     7
#define dispCS      6
#define dispRST     5
#define dispDC      4
#define LIGHT_SENS  A0

// переменная для значений с датчика освещённости
uint16_t      LIGHT_SENS_VAL;
// переменная для значений яркости дисплея
uint16_t      LED_VAL;

// объявляем объект myGLCD класса библиотеки UTFT указывая тип дисплея
UTFT myGLCD(TFT01_24SP, dispMISO,
             dispSCK, dispCS,
             dispRST, dispDC);

void setup(void) {

    // конфигурируем вывод регулировки подсветки как ВЫХОД
    pinMode(dispLED, OUTPUT);

    // НАСТРОЙКА LCD-ДИСПЛЕЯ

    // инициируем дисплей
    myGLCD.InitLCD();
    // устанавливаем цвет заливки фона шрифта
    myGLCD.setBackColor (VGA_WHITE);
}

void loop() {

    // считываем значение с датчика освещённости
    LIGHT_SENS_VAL = analogRead(LIGHT_SENS);

    // переопределяем диапазон значений для ШИМ-сигнала
    LED_VAL = map(LIGHT_SENS_VAL, 0, 1023, 0, 255);

    // выводим значение ШИМ-сигнала
    analogWrite(dispLED, LED_VAL);

}

Работа с SD-картами:

Используя в связке с дисплеем модуль SD-карт, вы можете выводить анимацию и изображения, которые физически не могут быть размещены в памяти микроконтроллера.

Как подключить

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

В данном примере Адаптер карт microSD подключается к Piranha UNO следующим образом:

Выводы АдаптераВыводы Arduino
INS-
MISO12
GNDGND
VCC5V
MOSI11
SCK13
SS(CS)10

Дисплей без сенсорной панели

Дисплей с сенсорной панелью

Пример работы

Вывод на дисплей и плавная смена 2 изображений.

#include   "SPI.h"                                        // подключаем библиотеку SPI            для общения с SD-картой по шине SPI
#include   "SdFat.h"                                      // подключаем библиотеку SdFat          для работы с SD-картой
#include   "UTFT.h"                                       // подключаем библиотеку UTFT           для работы с дисплеем
#include   "UTFT_SdRaw.h"                                 // подключаем библиотеку UTFT_SdRaw     для вывода изображений с SD-карты на дисплей
#define    SD_CHIP_SELECT SS                              // определяем константу  SD_CHIP_SELECT которой присваиваем номер вывода Arduino подключённого к линии выбора CS шины SPI SD-карты (номер используемый по умолчанию хранится в константе SS)
                                                          //
UTFT       myGLCD(TFT01_24SP, 8, 7, 6, 5, 4);             // объявляем объект myGLCD  класса библиотеки UTFT         указывая тип дисплея TFT01_24SP и номера выводов Arduino к которым подключён дисплей: SDI/MOSI, SCK, CS, RESET, DC/RS. Можно использовать любые выводы Arduino.
SdFat      mySD;                                          // объявляем объект mySD    класса библиотеки SdFat        для работы с его функциями и методами
UTFT_SdRaw myFiles(&myGLCD);                              // объявляем объект myFiles​ класса библиотеки UTFT_tinyFAT​ с передачей ссылки на объект myGLCD​ класса библиотеки UTFT
                                                          //
void setup() {                                            //
    myGLCD.InitLCD();                                     // инициируем дисплей
    myGLCD.clrScr();                                      // стираем всю информацию с дисплея
    while (!mySD.begin(SD_CHIP_SELECT)) {}                // инициируем работу с SD картой, ожидая завершения инициализации в цикле while (не даём войти в loop пока нет карты)
}                                                         //
                                                          //
void loop() {                                             //
    myFiles.load(0, 0, 320, 240, "image_320x240_a.raw");  // выводим на дисплей картинку начиная с координаты 0,0 размером 320,240 из файла image_320x240_a.raw
    delay(2000);                                          // ждём 2 секунды
    myFiles.load(0, 0, 320, 240, "image_320x240_b.raw");  // выводим на дисплей картинку начиная с координаты 0,0 размером 320,240 из файла image_320x240_b.raw
    delay(2000);                                          // ждём 2 секунды
}

Применение:

  • Вывод текста, изображений, анимации;
  • Создание управления проектами с помощью touchscreen;

Ссылки:




Обсуждение

Гарантии и возврат Используя сайт Вы соглашаетесь с условями
