Trema Shield (плата расширения)

Исходники изображение:

Общие сведения:

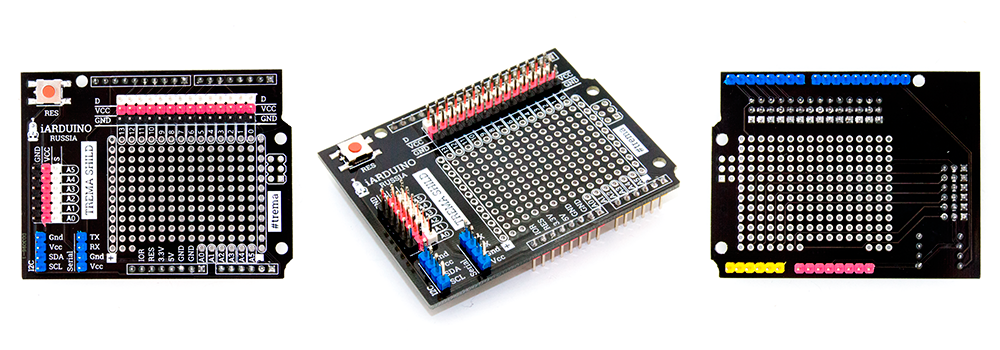

Trema Shield - это плата расширения, которая упрощает процесс подключения модулей к Arduino. Использование Trema Shield избавляет Вас от необходимости пайки проводов (например, питания) при подключении нескольких модулей к Arduino, упрощает процесс создания устройств.

Видео:

Подключение:

Trema Shield совместим с различными микроконтроллерами Arduino, его можно установить на Arduino UNO, Leonardo, Mega

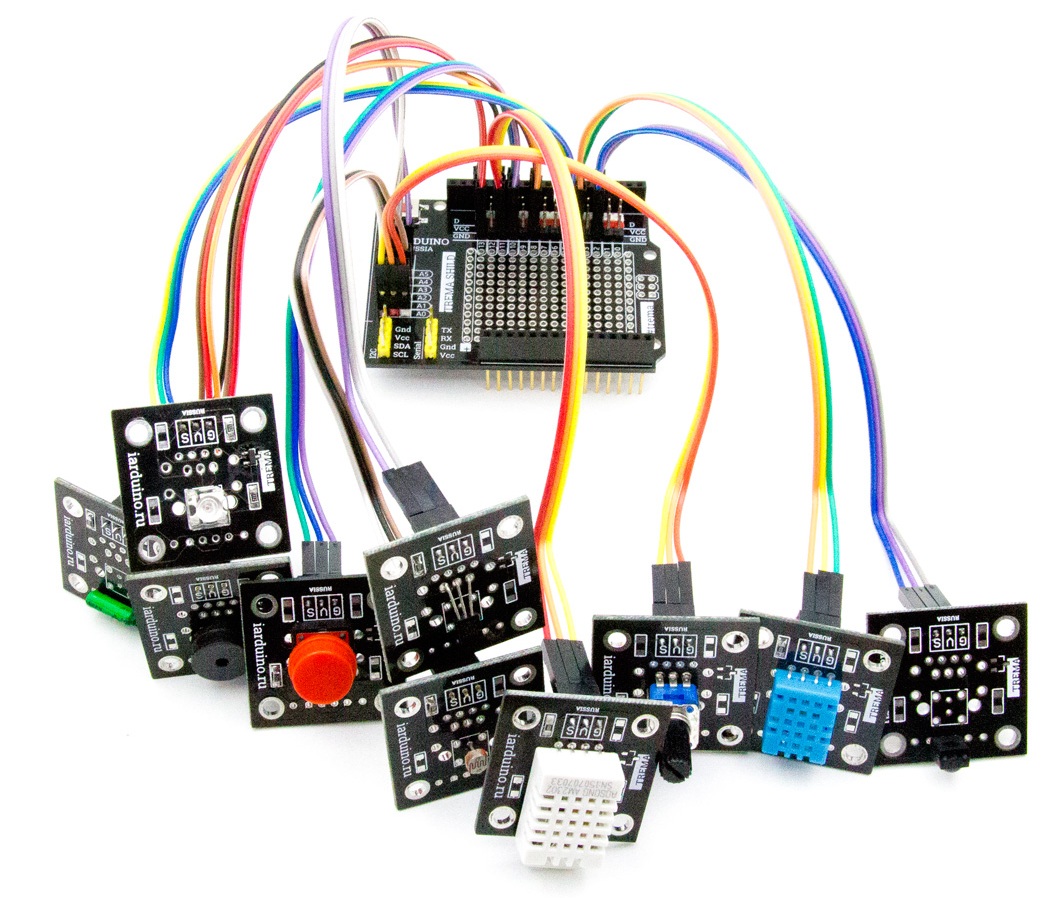

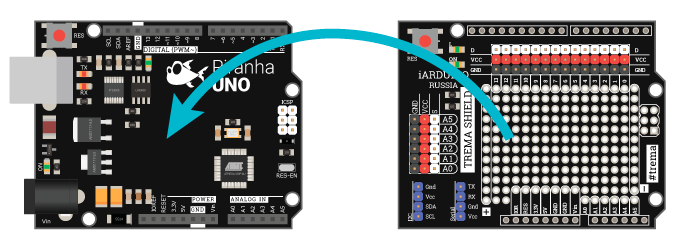

Trema Shield устанавливается на Arduino, а модули подключаются проводами к колодкам Trema Shield.

Питание:

Напряжение питания модулей 5 В постоянного тока (выводы VCC и GND колодок) берётся с вывода 5V и GND Arduino.

Trema Shield — это плата расширения, которая помогает подключать большое количество периферии.

Подробнее о Trema Shield:

Множество датчиков имеют всего три вывода (два - питания и один информационный). У Arduino много информационных выводов и с их подключением к датчикам сложностей не возникает, а с выводами питания всё гораздо хуже, на плате Arduino всего два вывода 5V и три вывода GND. Значит без пайки или макетных плат, можно подключить только два модуля. Некоторые используют логические уровни на информационных выводах Arduino для их использования в качестве выводов питания, но это сильно нагружает выводы и может вывести их из строя.

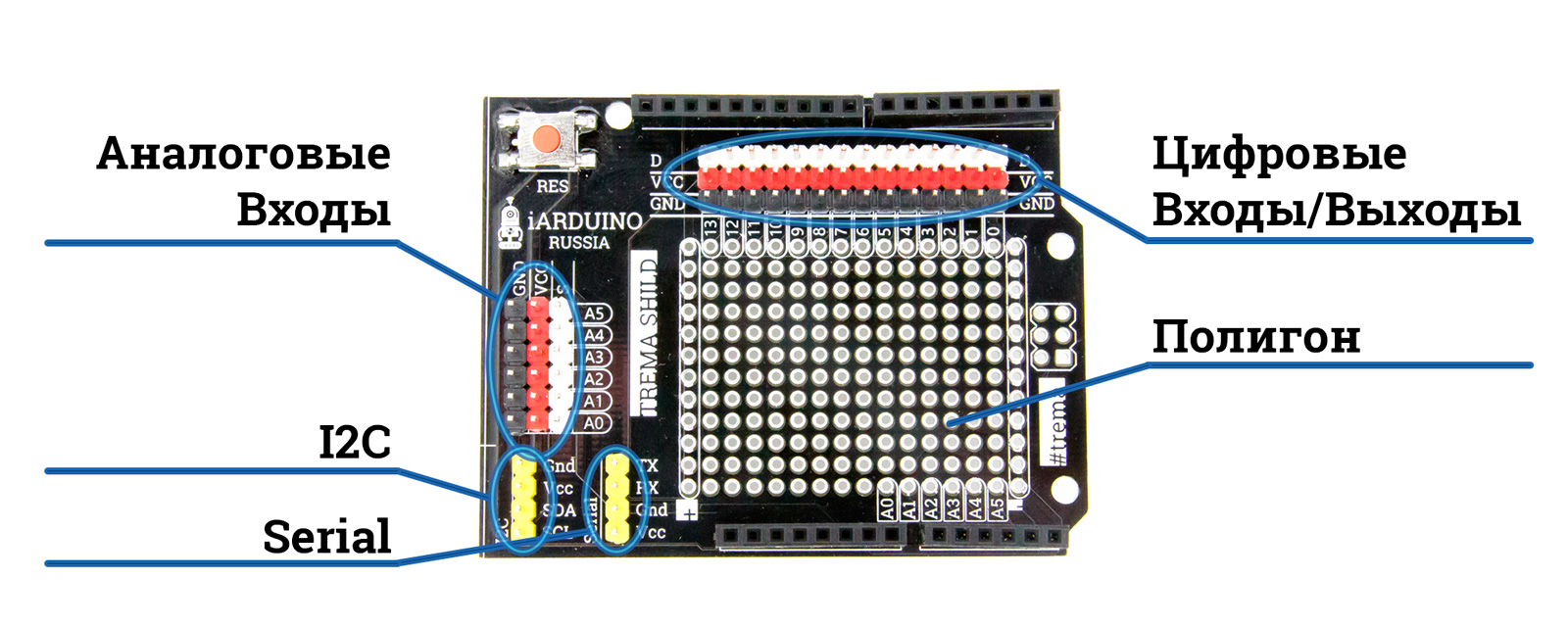

    На плате Trema Shield имеются:
  • Колодка из 14 цифровых выводов (D) с выводами шины питания (VCC и GND), для подключения цифровых модулей через Trema Shield к Arduino.
  • Колодка из 6 аналоговых выводов (S) с выводами шины питания (VCC и GND), для подключения как цифровых, так и аналоговых модулей, через Trema Shield к Arduino.
  • Колодка аппаратной шины I2C из 4 выводов (SDA, SCL, GND, Vcc) для подключения I2C модулей через Trema Shield к Arduino.
  • Колодка аппаратной шины UART (Serial) из 4 выводов (TX, RX, GND, Vcc) для подключения UART модулей через Trema Shield к Arduino.
  • Кнопка RESET для перезагрузки Arduino.
  • Два светодиода, «ON» - информирует о наличии питания, «L» - информирует о наличии высокого логического уровня на выводе D13.

На плате Trema Shield возле каждого информационного вывода находятся два вывода питания (VCC и GND) значит количество подключённых модулей, без пайки и «скрутки» проводов, может совпадать с количеством информационных выводов Arduino.

Помимо обычных (цифровых и аналоговых) выводов, на плате Trema Shield имеются колодки аппаратных шин I2C и UART (Serial) для подключения соответствующих модулей. Если Вам нужно подключить несколько модулей к шине I2C можно воспользоваться Trema I2C Hub.

Если Вы планируете подключать много мощных модулей или модули вносящие сильные искажения в шину питания, то Вам подойдёт Trema Power Shield, который, в отличии от Trema Shield, имеет встроенный мощный стабилизатор напряжения.

Trema Shield имеет макетную область, состоящую из сетки контактных отверстий, благодаря чему его можно превратить в Ваш собственный, уникальный Shield. Крайние контактные отверстия соединены с питанием или информационными выводами, в соответствии с нанесёнными обозначениями. Предположим Вы собрали устройство, подключив несколько модулей проводами к Trema Shield. Вы хотите часто использовать собранное устройство, но Вам мешает куча проводов и «висячие» модули. Тогда можно припаять все модули к центральным отверстиям Trema Shield соединив их (припаивая провода) к нужным крайним отверстиям. Теперь Trema Shield превратился в Ваш собственный Shield без травления печатных плат.

Trema Shield имеет 13 колодок для подключения цифровых, а так же 6 аналоговых колодок для подключения аналоговый модулей и сенсоров.

Для удобства на этом модуле есть I2C и Serial колодки.

Аналоговый сигнал

Аналоговые входы, пригодятся для подключения аналоговых датчиков, такие как Датчик Холла, Потенциометр, Датчик освещённости, Аналоговый термометр и т.д.

Все аналоговые входы Arduino UNO можно использовать как цифровые входы/выходы!

Цифровой сигнал

Цифровые входы/выходы так же могут быть использованы для подключения различных цифровых датчиков, такие как Кнопка, Зуммер , Датчик наклона, Цифровой термометр, Цифровой датчик температуры и влажности, ИК-приёмник и т.д.

Serial

Данный разъем предназначен для подключения устройство которые обменивают информацией по Serial порту, например Bluetooth-модули или сопряжения двух arduino между собой.

I2C

Отлично подойдет для подключения внешних модулей по I2C, например очень удобно с помощью 4-проводной шлейф «мама-мама» можно подключить Символьный дисплей LCD1602 IIC/I2C и т.д. Применение:

  • Проекты с большим количеством модулей, требующих отдельного питания.

Применение:

  • Подключение большого количества модулей к одной плате;
