Силовой ключ P-канал

Общие сведения:

Trema-модуль силовой ключ P-канал -  является незаменимым модулем во многих проектах, где есть необходимость управлять нагрузкой, например светодиодной лентой или двигателем и т.д.

Данный модуль сделан на основе P-канального транзистора. Это означает, что модуль управляет плюсом нагрузки. Если Вам необходимо управлять минусом, Вам поможет Trema-модуль силовой ключ N-канал

Видео:

Спецификация:

  • Поддержка ШИМ
  • Нагрузка: до 10А
  • Быстрозажимные клеммники

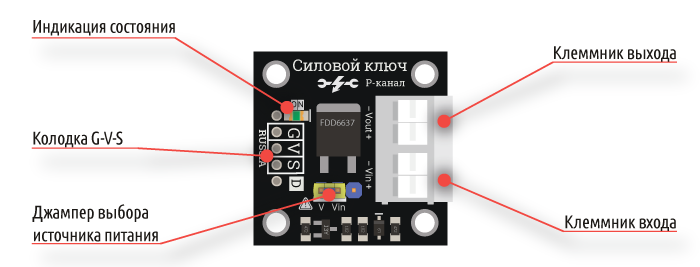

Все модули линейки "Trema" выполнены в одном формате

Переключение питания:

На плате установлена колодка с джамперами которая позволяет выбрать источник питания нагрузки.

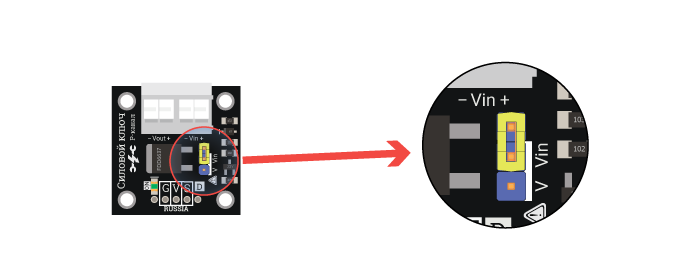

При таком положении нагрузка будет питаться от колодки Vin:

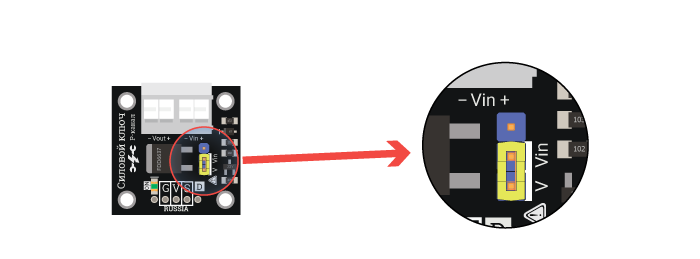

При таком положении нагрузка будет питаться от вывода V модуля:

В этом положении джампер объеденяет напряжение питания
Arduino и клеммника Vin. Не подключайте внешнее питание в колодку Vin,
если джампер установлен в этом положении. Это может нанести непоправимый вред плате Arduino и/или её источнику питания.


Подключение к Arduino:

При подаче положительного уровня (логическая единица) на сигнальный вывод S, произойдет включение ключа, а при подаче логического нуля — отключение.

  • G (черный) - минус (GND), питание устройства
  • V (красный) - плюс (VCC), питание устройства
  • S (желтый) - сигнал (Signal) , управляющий сигнал

Силовой ключ удобно подключать к Arduino с помощью Trema shield. В комплекте идёт 3-проводной шлейф.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

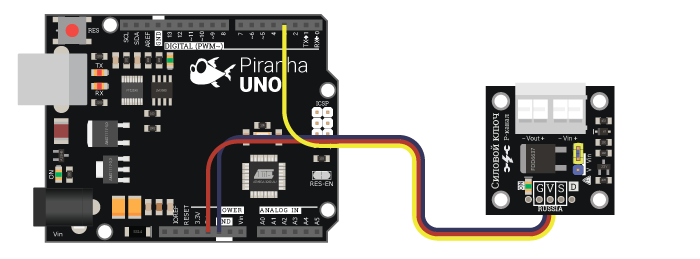

Способ - 1 : Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

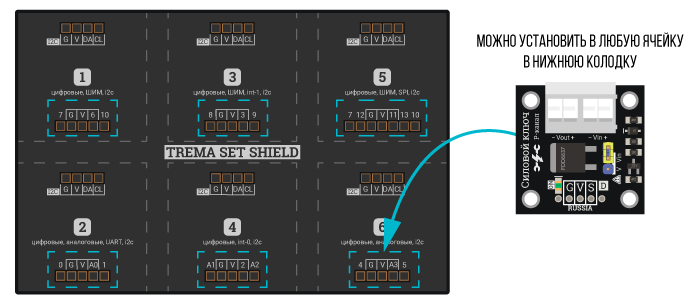

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из цифровых или аналоговых входов Trema Set Shield.

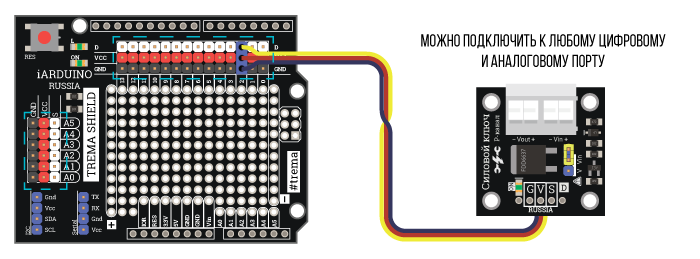

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Подключение нагрузки:

На плате установлена колодка для переключения источника питания нагрузки. Всего возможно два варианта.

Способ - 1 : Используя внешний источник питания

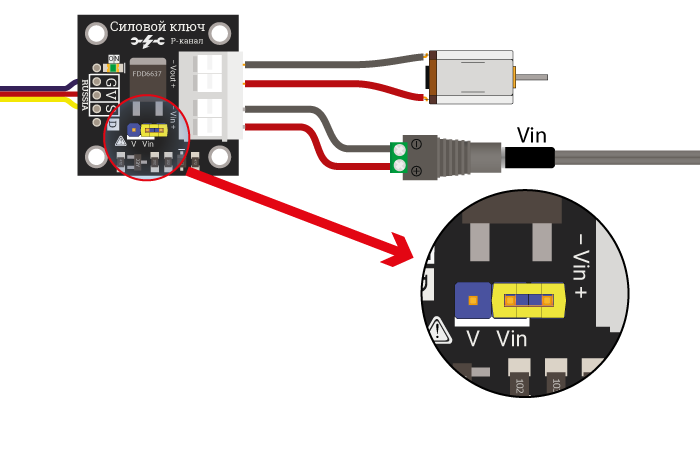

Мотор:

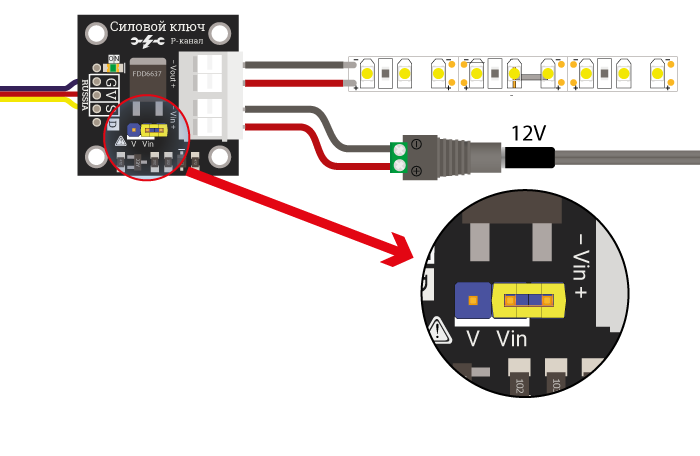

Светодиодная лента:

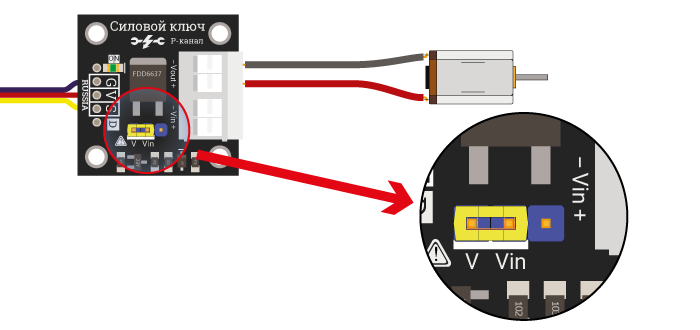

Способ - 2 : Используя питание Arduino

При таком подключении джампер объеденяет напряжение питания Arduino и клеммника Vin. Не подключайте внешнее питание в колодку Vin, если джампер установлен в этом положении

Примеры:

Управление двигателем.

Программа ниже заставит мотор постепенно набирать обороты, а когда она достигнет максимума, то полностью остановится и начнет ускоряться по новой.

int Motor = 3;                              // Определяем номер вывода, к которому подключен мотор
int Mspeed = 0;                             // Назначаем переменную для скорости мотора

void setup() {
    pinMode(Motor, OUTPUT);                 // Назначаем вывод, к которому подключен мотор, работать в режиме выхода
}

void loop() {
    analogWrite(Motor, Mspeed);             // Подаём на вывод мотора значение скорости Mspeed
    if (Mspeed < 250) Mspeed = Mspeed + 1;  // Увеличиваем скорость на 1 при каждом прохоже цикла
    if (Mspeed > 249) Mspeed = 0;           // Когда значение скорости станет больше 250 мотор остановится
    delay(20);                              // Пауза 20 мсек
}

Применение:

  • Управление моторами, светодиодными лентами;

Ссылки:
