Светодиод (Trema-модуль)

ГЛАВНАЯ / КАтегории / Светодиод (Trema-модуль)

Мы представляем в нашей линейке несколько вариантов светодиодных модулей:

Общие сведения:

Trema-модули светодиоды (Пиранья, SMD, Cube) - светодиоды, выполненные в разных вариантах. Благодаря этому модулю ваши проекты засияют различными цветами. Исполнен в линейке Trema-модулей, благодаря этому вам не придется ничего паять и собирать на макетной плате.

Видео

Спецификация:

  • Напряжение питания: от 3 В до 5,5 В
  • Габариты: 30×30 мм
  • Потребляемый ток: зависит от модели
  • Рабочая температура: -10 ... 70 °C

Все модули линейки "Trema" выполнены в одном формате

Подключение

При подаче положительного уровня (логическая единица) на сигнальный вывод S, произойдет включение светодиода, а при подаче логического нуля — отключение.

  • G (черный) - минус (GND), питание устройства
  • V (красный) - плюс (VCC), питание устройства
  • S (желтый) - сигнал (Signal) , управляющий сигнал

    • Соблюдайте полярность при подключении светодиодов к плате.

    Модуль удобно подключать 3 способами, в зависимости от ситуации:

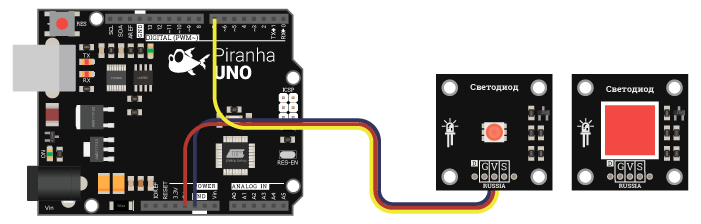

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

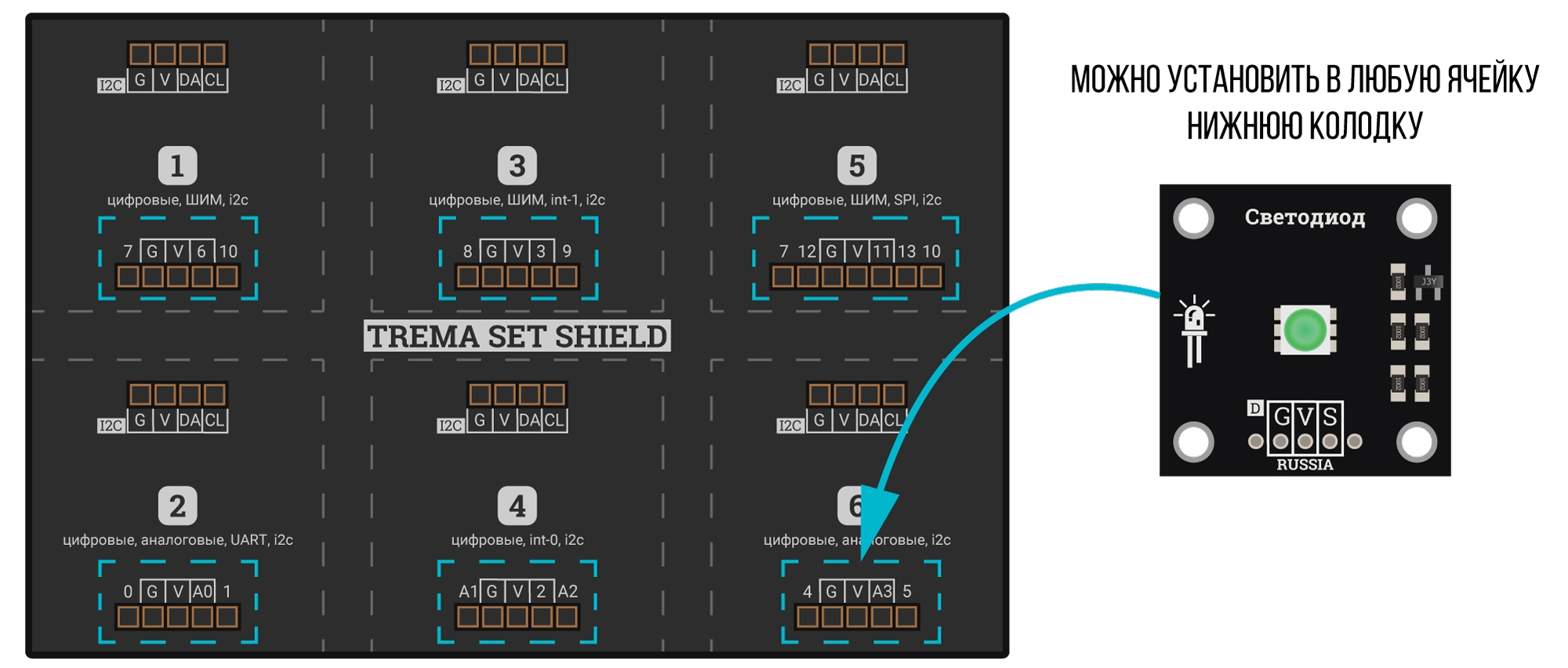

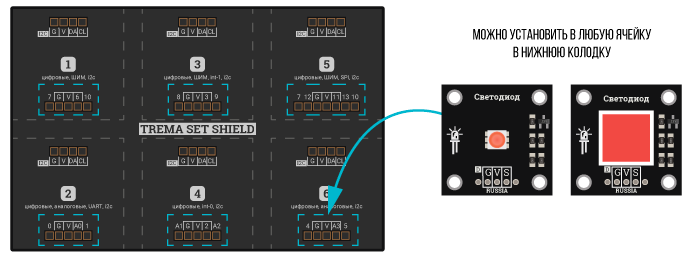

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из цифровых или аналоговых входов Trema Set Shield.

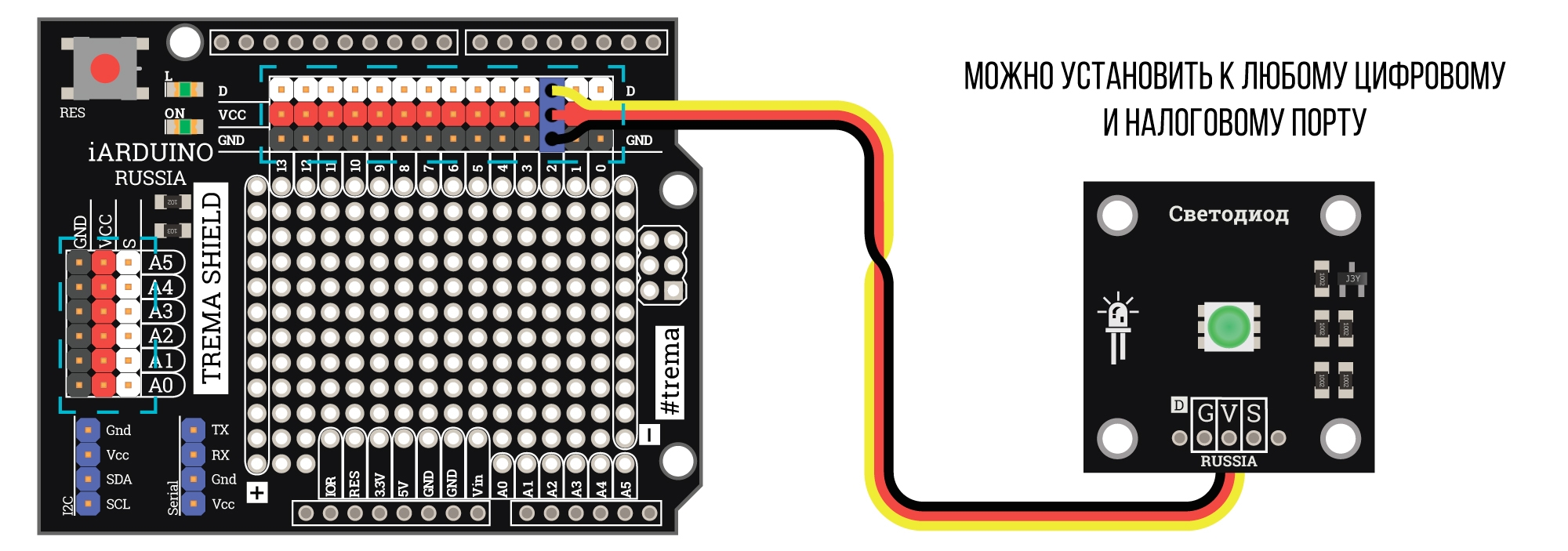

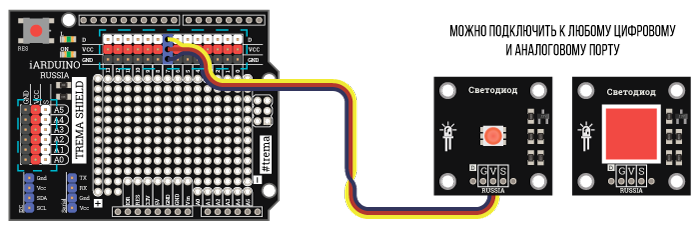

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Примеры:

Включаем/выключаем светодиод.

void setup() {
  pinMode(13, OUTPUT);    // назначаем 13 вывод работать в режиме выхода
}
void loop() {
  digitalWrite(13, HIGH); // подаём логическую 1 на 13 вывод
  delay(500);             // ждём 0,5 секунды
  digitalWrite(13, LOW);  // подаём на 13 вывод логический 0
  delay(500);             // ждём 0,5 секунды
}

Моргаем 5 светодиодами.

void setup() {
  pinMode(13, OUTPUT);              // назначаем 13 вывод работать в режиме выхода
  pinMode(12, OUTPUT);              // назначаем 12 вывод работать в режиме выхода
  pinMode(11, OUTPUT);              // назначаем 11 вывод работать в режиме выхода
  pinMode(10, OUTPUT);              // назначаем 10 вывод работать в режиме выхода
  pinMode(9,  OUTPUT);              // назначаем 9  вывод работать в режиме выхода
}
void loop() {
  digitalWrite(13, LOW); delay(50);   // подаём на 13 вывод логический 0, ждём 50 мсек
  digitalWrite(12, LOW); delay(50);   // подаём на 12 вывод логический 0, ждём 50 мсек
  digitalWrite(11, LOW); delay(50);   // подаём на 11 вывод логический 0, ждём 50 мсек
  digitalWrite(10, LOW); delay(50);   // подаём на 10 вывод логический 0, ждём 50 мсек
  digitalWrite(9,  LOW); delay(50);   // подаём на 9  вывод логический 0, ждём 50 мсек
  digitalWrite(13, HIGH); delay(50);  // подаём на 13 вывод логическую 1, ждём 50 мсек
  digitalWrite(12, HIGH); delay(50);  // подаём на 12 вывод логическую 1, ждём 50 мсек
  digitalWrite(11, HIGH); delay(50);  // подаём на 11 вывод логическую 1, ждём 50 мсек
  digitalWrite(10, HIGH); delay(50);  // подаём на 10 вывод логическую 1, ждём 50 мсек
  digitalWrite(9,  HIGH); delay(50);  // подаём на 9  вывод логическую 1, ждём 50 мсек
}

Применение:

  • Интерьерный свет, декоративные элементы, фонари и освещение.
