Общие сведения:
Trema-модуль силовой ключ N-канал - является незаменимым модулем во многих проектах, где есть необходимость управлять нагрузкой, например светодиодной лентой или двигателем и т.д.
Данный модуль сделан на основе N-канального транзистора. Это означает, что модуль управляет минусом нагрузки. Если Вам необходимо управлять плюсом, Вам поможет Trema-модуль силовой ключ P-канал
Видео:
Спецификация:
- Поддержка ШИМ
- Нагрузка: до 10А
- Быстрозажимные клеммники

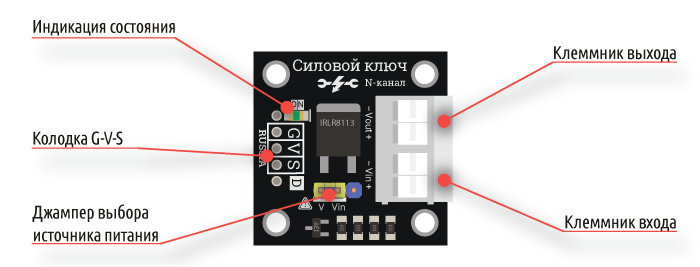

Все модули линейки "Trema" выполнены в одном формате
Переключение питания:
На плате установлена колодка с джамперами которая позволяет выбрать источник питания нагрузки.

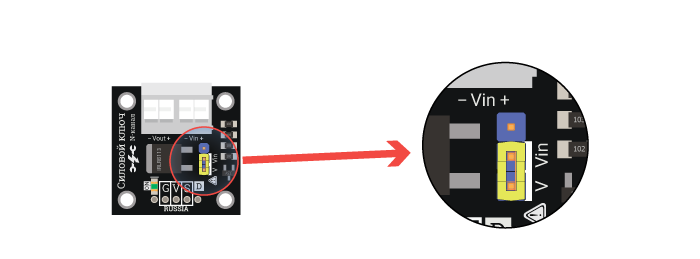

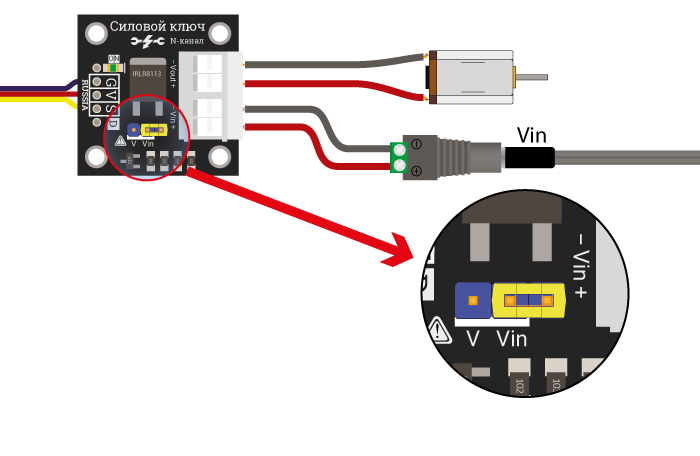

При таком положении нагрузка будет питаться от колодки Vin:

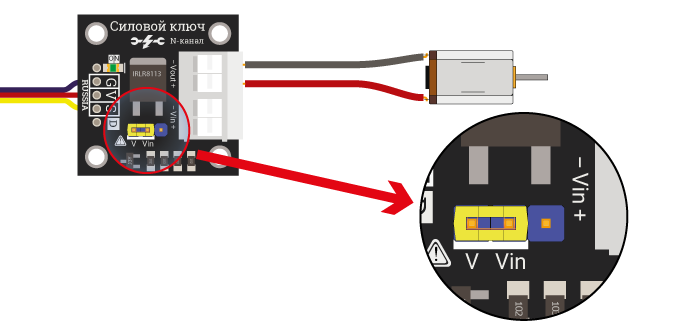

При таком положении нагрузка будет питаться от вывода V модуля:

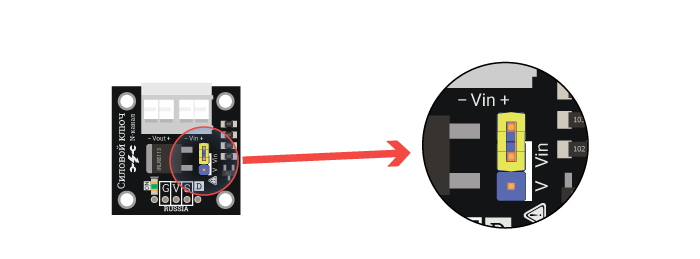

В этом положении джампер объединяет напряжение питания
Arduino и клеммника Vin. Не подключайте внешнее питание в колодку Vin,
если джампер установлен в этом положении. Это может нанести непоправимый вред плате Arduino и/или её источнику питания.
Подключение к Arduino:
При подаче положительного уровня (логическая единица) на сигнальный вывод S, произойдет включение ключа, а при подаче логического нуля — отключение.
- G (черный) - минус (GND), питание устройства
- V (красный) - плюс (VCC), питание устройства
- S (желтый) - сигнал (Signal) , управляющий сигнал
Силовой ключ удобно подключать к Arduino с помощью Trema shield. В комплекте идёт 3-проводной шлейф.
Модуль удобно подключать 3 способами, в зависимости от ситуации:

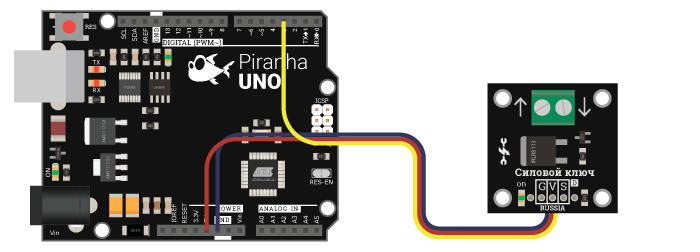

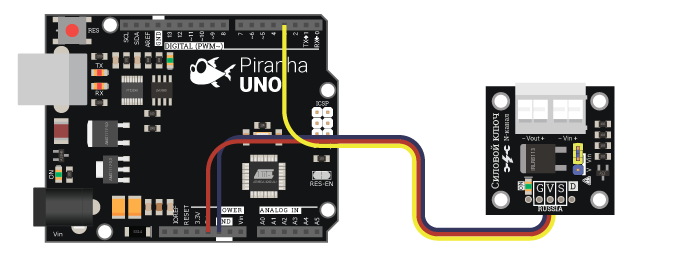

Способ - 1 : Используя проводной шлейф и Piranha UNO
Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

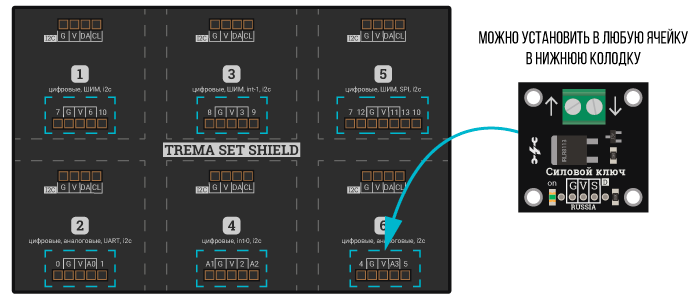

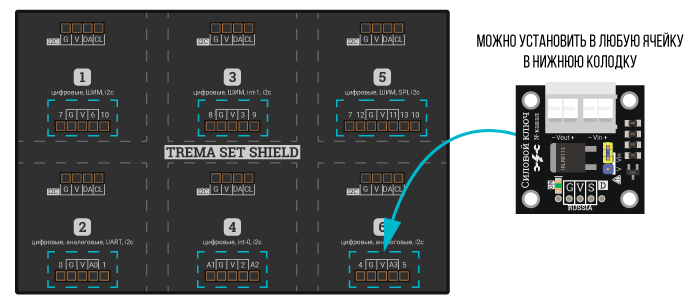

Способ - 2 : Используя Trema Set Shield
Модуль можно подключить к любому из цифровых или аналоговых входов Trema Set Shield.

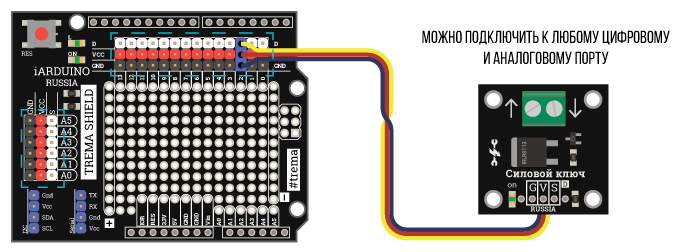

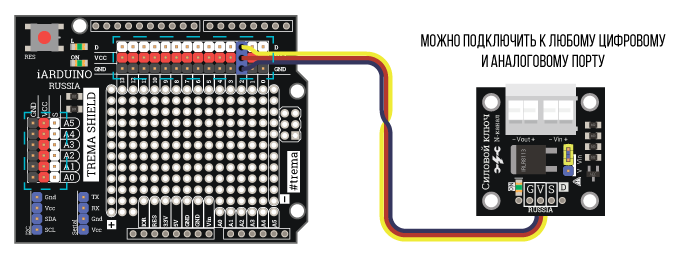

Способ - 3 : Используя проводной шлейф и Shield
Используя 3-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.
Подключение нагрузки:
На плате установлена колодка для переключения источника питания нагрузки. Всего возможно два варианта.

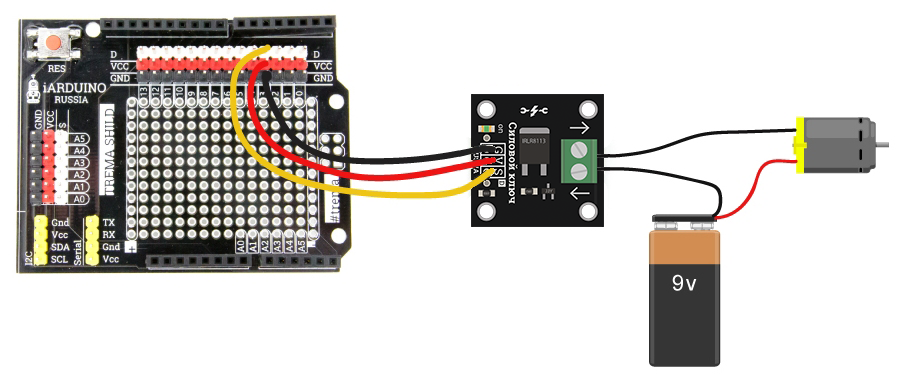

Способ - 1 : Используя внешний источник питания
Мотор:

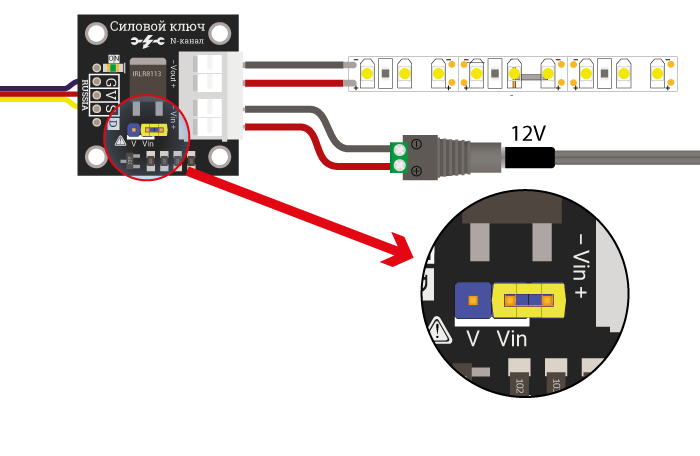

Светодиодная лента:
Способ - 2 : Используя питание Arduino
При таком подключении джампер объединяет напряжение питания
Arduino и клеммника Vin. Не подключайте внешнее питание в колодку Vin,
если джампер установлен в этом положении
Совместимость:

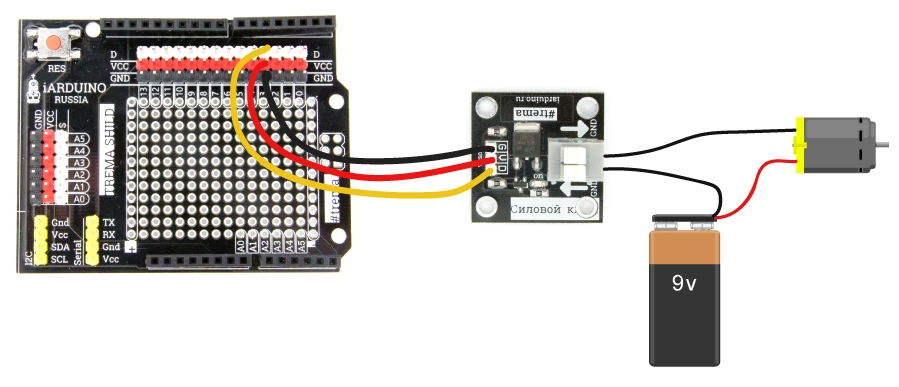

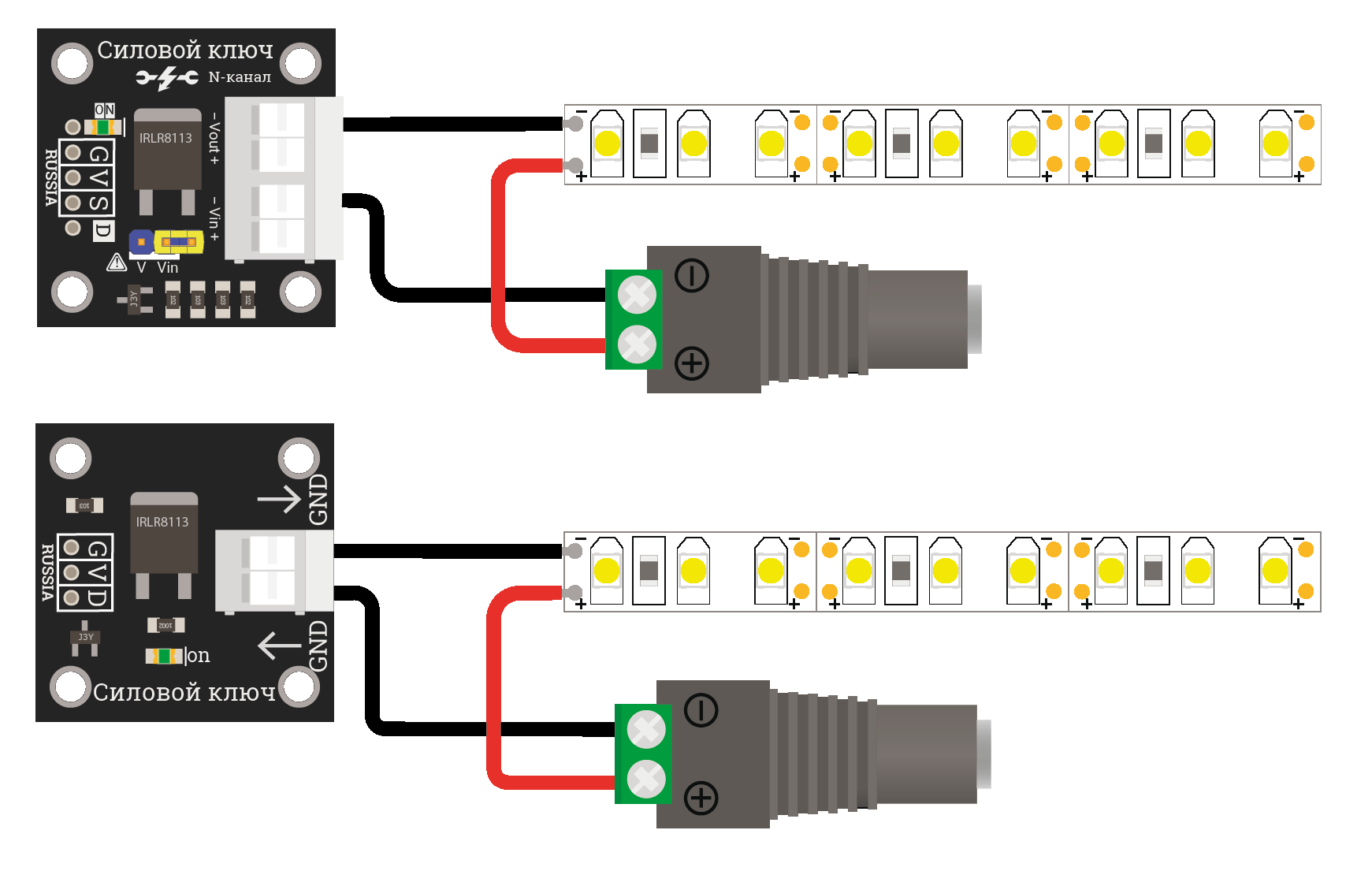

Силовой ключ N-канал совместим с предыдущей версией модуля. Вариант альтернативного подключения показан на рисунке ниже:
Примеры:
Управление двигателем.
Программа ниже заставит мотор постепенно набирать обороты, а когда она достигнет максимума, то полностью остановится и начнет ускоряться по новой.
int Motor = 3; // Определяем номер вывода, к которому подключен мотор
int Mspeed = 0; // Назначаем переменную для скорости мотора
void setup() {
pinMode(Motor, OUTPUT); // Назначаем вывод, к которому подключен мотор, работать в режиме выхода
}
void loop() {
analogWrite(Motor, Mspeed); // Подаём на вывод мотора значение скорости Mspeed
if (Mspeed < 250) Mspeed = Mspeed + 1; // Увеличиваем скорость на 1 при каждом проходе цикла
if (Mspeed > 249) Mspeed = 0; // Когда значение скорости станет больше 250 мотор остановится
delay(20); // Пауза 20 мсек
}
Применение:
- Управление моторами, светодиодными лентами;
