Электромеханическое реле (Trema-модуль v2.0)

Общие сведения:

Trema-модуль Электромеханическое реле (1 канал) - позволяет коммутировать цепи как переменного, так и постоянного тока до 10 А.

Исполнен в линейке Trema-модулей, благодаря этому вам не придется ничего паять и собирать на макетной плате.

Видео:

Спецификация:

• Напряжение питания модуля: 5 В постоянного тока.
• Ток потребляемый модулем: до 80 мА, при наличии «1» на входе «S».
• Ток потребляемый модулем: до 1 мкА, при наличии «0» на входе «S».

• Ток поротекаемый через вход «S»: 4 мА, при наличии «1» на входе «S».
• Коммутируемые модулем выходные цепи:
  • до 30 В постоянного тока 10 A
  • до 250 В переменного тока 10 A
• Сопротивление изоляции реле: выше 1 ГОм
• Время срабатывания реле, при подаче «1» на вход «S»: до 15 мс.
• Время срабатывания реле, при подаче «0» на вход «S»: до 8 мс.
• Скорость механических переключений: до 200 операций / мин.
• Материал контактов реле: AgNi, AgCdO, AgSnO2.
• Рабочая температура: -40 ... +85 °C

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Trema-модуль Электромеханическое реле (1 канал) имеет три вывода: средний вывод всегда соединён с одним из соседних, а с каким именно, зависит от логического уровня на ВХОДЕ «S» (Signal):
• Если на вход «S» (Signal) подать уровень логического «0», то средний вывод выхода будет соединён так как это нарисовано на тыльной стороне платы (NC). Такое же соединение будет при отсутствии питания модуля на выводах «V» (Vcc) и «G» (GND).
• Если на вход «S» (Signal) подать уровень логической «1», то средний вывод выхода будет соединён НЕ так как это нарисовано на тыльной стороне платы (NO).

Таким образом вы можете использовать реле модуля: либо как нормально замкнутое, либо как нормально разомкнутое, либо как переключающее.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

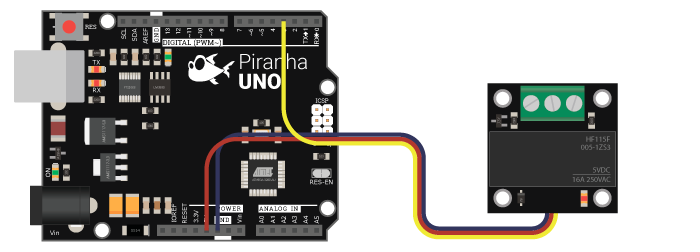

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

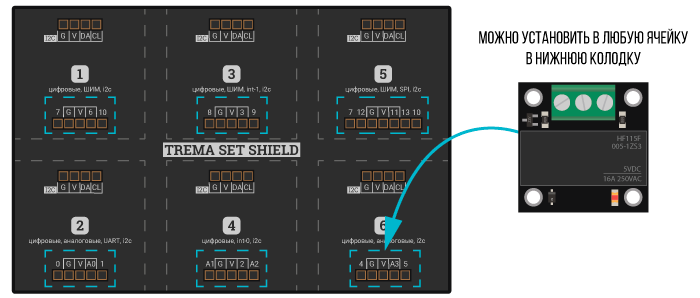

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из цифровых или аналоговых входов Trema Set Shield.

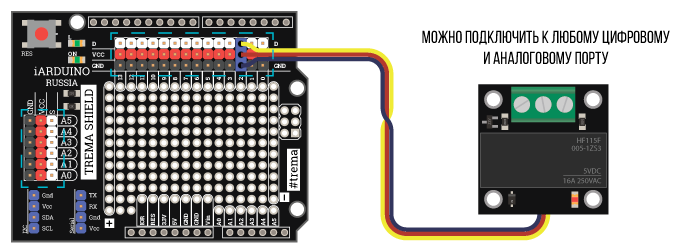

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Питание:

Входное напряжение питания 5 В постоянного тока, подаётся на выводы «V» (Vcc) и «G» (GND) модуля.

Подробнее о модуле:

Модуль построен на базе реле «HF115F/005-1Z3BF», чем и обеспечивается его коммутационная способность. Реле модуля способно коммутировать выходные цепи с напряжением до 250 В переменного тока (AC), или до 30 В постоянного тока (DC). Ток протекающий в коммутируемых (выходных) цепях, при максимальных напряжениях, не должен превышать 10 А. Входное (управляющее) напряжение 5 В. Модулем можно управлять, подключив его напрямую к выводам Arduino, так как обмотка реле управляется через транзистор, используемый в режиме ключа.

Примеры:

Управление светодиодом, питание которого подключено к выходу NO.

uint8_t relayPin = 5;             // определяем вывод, используемый для подключения реле

void setup() {
  pinMode(relayPin, OUTPUT);      // назначаем вывод relayPin работать в режиме выхода
}
void loop() {
  digitalWrite(relayPin, HIGH);   // Меняем состояние реле на 5 секунд, светодиод горит
  delay(5000);
  digitalWrite(relayPin, LOW);   // Возвращаем реле в начальное состояние на 5 секунд, светодиод тухнет
  delay(5000);
}

Ссылки:

• Электромеханическое реле (1 канал) (Trema-модуль)
