Потенциометр (Trema-модуль v2.0)

Общие сведения:

Trema-модуль Потенциометр отлично подойдет для управления различными проектами. Исполнен в линейке Trema-модулей, благодаря этому вам не придется ничего паять и собирать на макетной плате.

Удобно использовать для настройки скорости вращения двигателя, угла поворота сервопривода, яркости светодиода и многого другого.

Если вы хотите управлять потенциометром линейным движением, а не вращательным, то можете воспользоваться аналогичным вариантом Trema-модуль ползунковый потенциометр.

Видео:

Спецификация:

  • Сопротивление: 10 кОм
  • Тип потенциометра: линейный
  • Угол поворота движка: 300°

Все модули линейки "Trema" выполнены в одном формате

Подключение:

В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield.

На выходе из датчика мы имеем аналоговый сигнал

Датчик подключается к любому из аналоговых входов.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

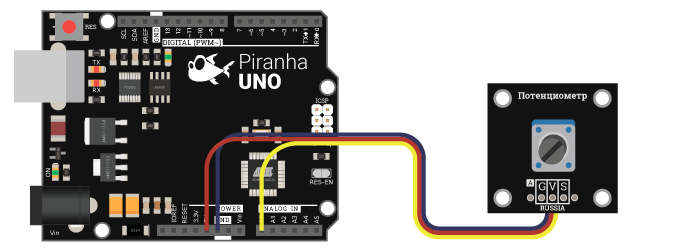

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

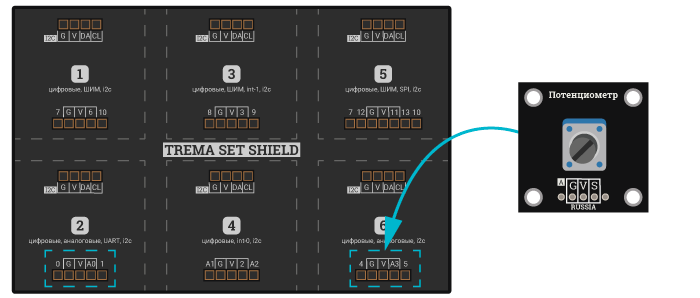

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из аналоговых входов Trema Set Shield.

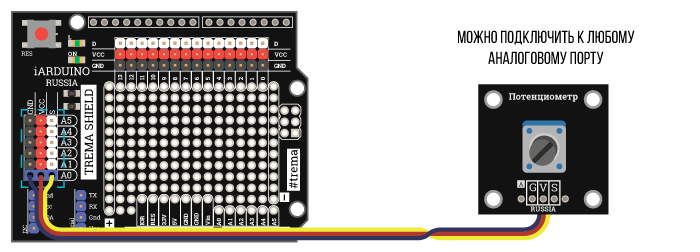

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Примеры:

Регулировка потенциометром угла поворота сервопривода.

#include <Servo.h>                          // Подключаем библиотеку для работы с сервоприводом
Servo servo1;                               // Объявляем переменную servo типа "servo1"
int8_t potencPin = A0;                      // Указываем номер вывода, к которому подключен потенциометр
int16_t Volume = 0;                         // Определяем переменную для значений, считанных с потенциометра
uint8_t konvert = 0;                        // Определяем переменную для значений, которые будут передаваться как ШИМ-сигнал
void setup() {
  servo1.attach(3);                         // привязываем сервопривод к выводу 3
}
void loop() {
  Volume = analogRead(potencPin);           // Считываем значения с потенциометра
  konvert = map(Volume, 0, 1023, 0, 180);   // Преобразуем полученный интервал значений с потенциометра в интервал для ШИМ-сигнала
  servo1.write(konvert);                    // Подаём на вывод сервопривода значение угла поворота
}
