Общие сведения:
Понижающий преобразователь способен обеспечивать нагрузку питанием при токе до 3-х Ампер. Кроме того, модуль имеет специальную площадку, на которую могут быть установлены колодки для удобного подключения потребителей.
Спецификация:
- Входное напряжение: от 8 до 30В.
- Выходное напряжение: 5В
- Максимальный постоянный ток: 3А
- Максимальный пиковый ток: 5А
- Защита от перегрева: есть
- Защита от короткого замыкания: есть
- Габариты: 43 х 20 х 5,2 мм ИЛИ 30 х 20 х 5,2 мм (площадка для колодок может быть отломана)
Подключение:
На модуле можно увидеть контактную площадку для удобного подключения моделей (справа). Контакты S каждого ряда соединены. Один контакт служи для подключения к контроллеру, а второй - для подключения к модулю.
Обязательно соединяйте общий провод (GND) преобразователя и контроллера, иначе, ваша схема будет работать некорректно! При питании контроллера от преобразователя, это условие выполнится само собой.
Вы можете припаять на места контактов контактные соединители, или же припаять провода напрямую к площадкам.

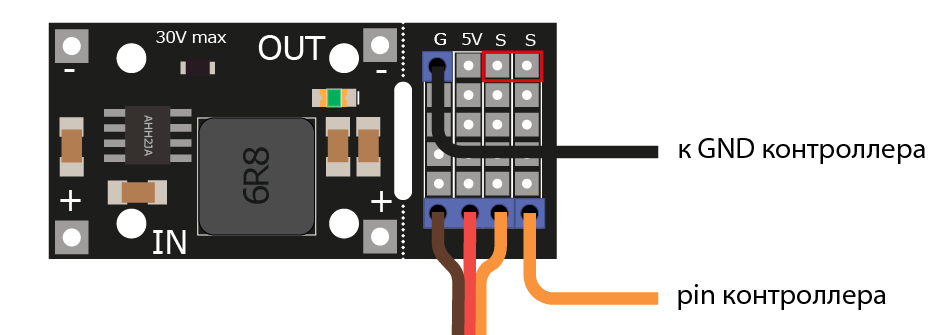

Питание контроллера от отдельного источника питания
![](http://iarduino.ru/img/upload/2f183916dff2706cc2a16ac429e8ca39.png)

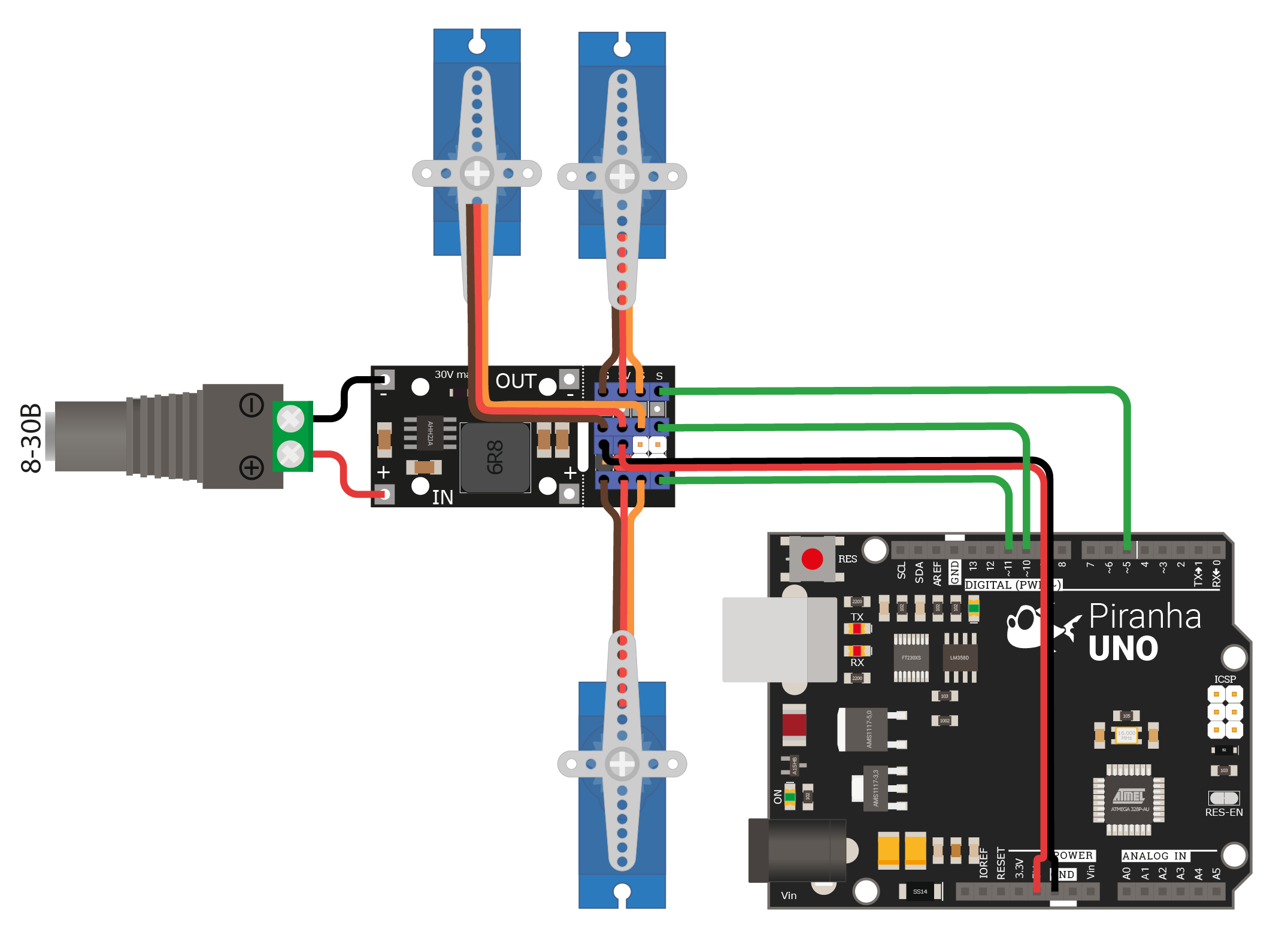

Питание контроллера от преобразователя
![](http://iarduino.ru/img/upload/408d5f12d6c90a47b77abd7787aef955.png)

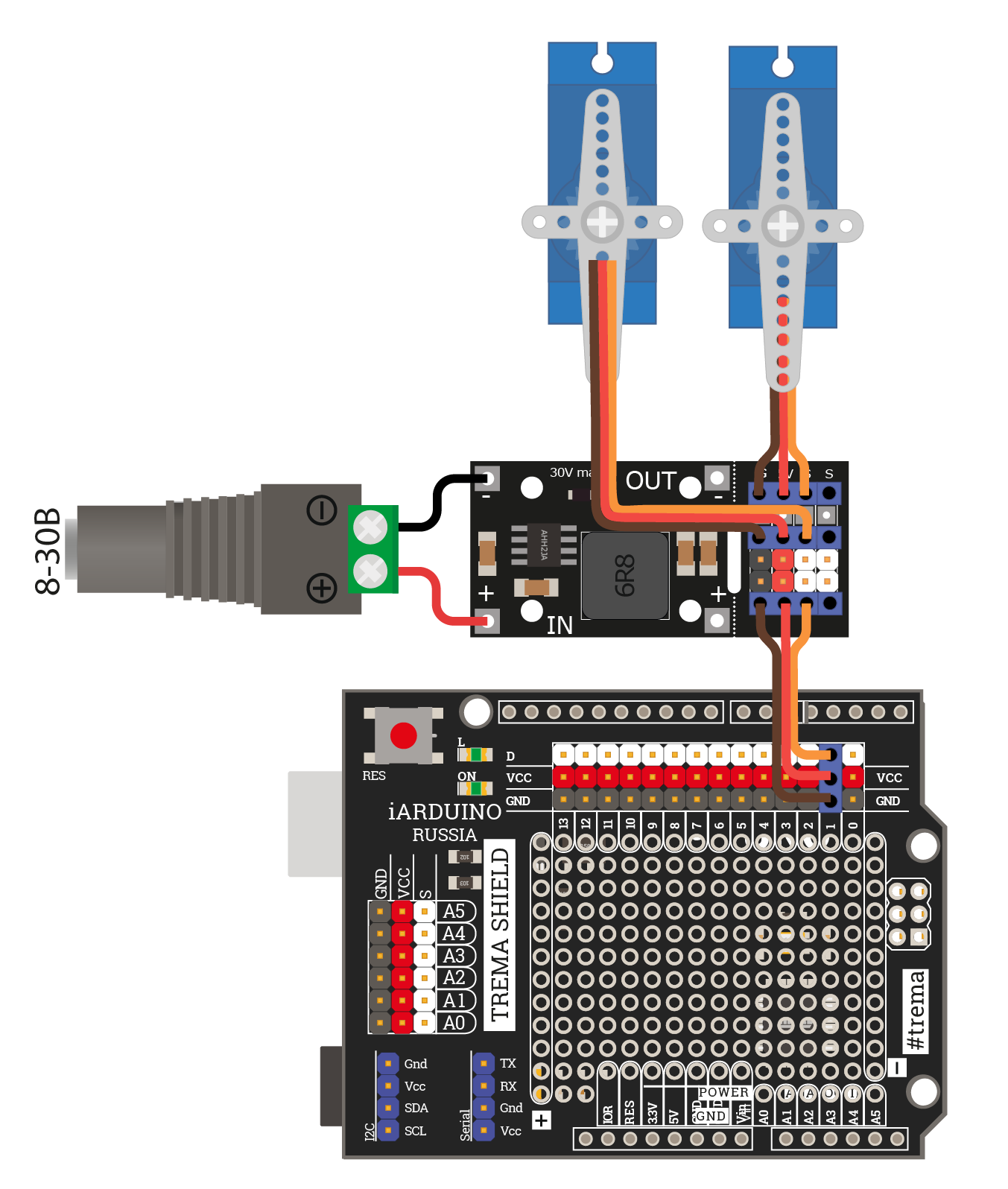

При использовании Trema Shield схема будет выглядеть следующим образом:
![](http://iarduino.ru/img/upload/709e4e66d0631f4c937da4cf3293b35c.png)

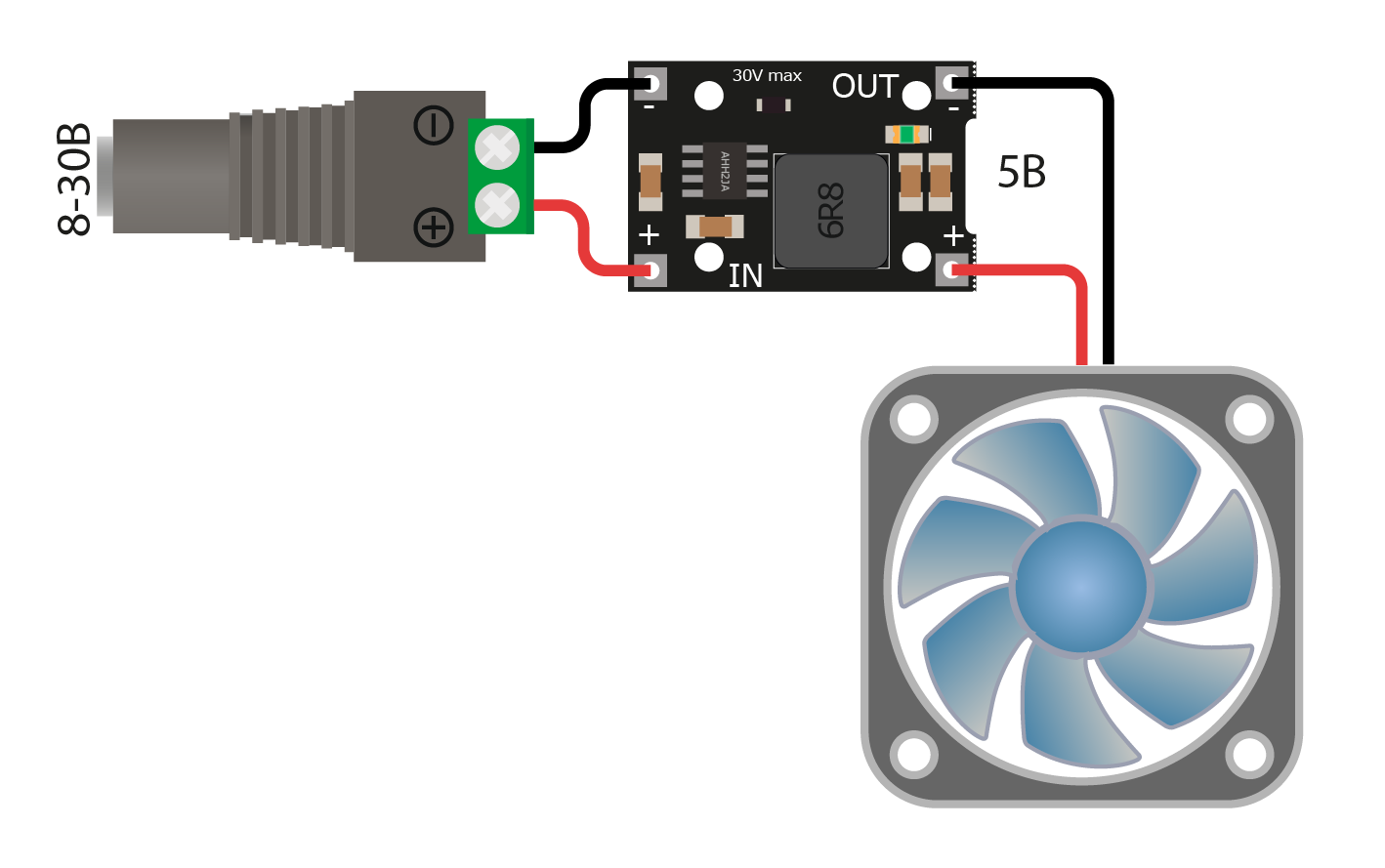

Второй вариант подключения - непосредственно к контактам + и -. Кроме того, часть платы с контактами для подключения нагрузок может быть отломана для уменьшения габаритов.
![](http://iarduino.ru/img/upload/3c430de546c6e084b26d643920e2a41e.png)
Не забывайте, что суммарный ток потребления всех нагрузок не должен превышать 3А.
