Понижающий преобразователь на 5В. 2А.

Общие сведения:

Trema-модуль Понижающий преобразователь(5В/2А) - основан на монолитной интегральной схеме LM2596, идеально подходящей для простой и удобной конструкции понижающего регулятора. Он способен управлять нагрузкой в 2,0А.

Спецификация:

  • Входное напряжение от 6,5 до 30В.
  • Выходное напряжение от 5В
  • Минимальное падение напряжения 1.5В
  • Максимальный ток 2А
  • Высокий КПД (до 92%)
  • Габариты: 49мм х 30мм х 14мм

Подключение:

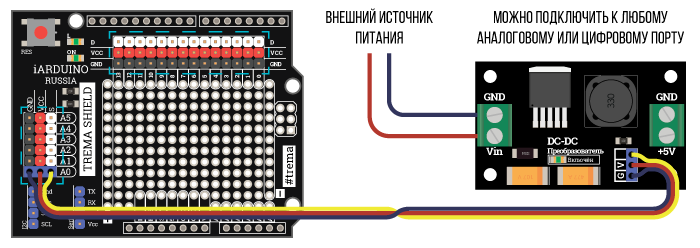

Для подачи питания 5В от Trema-модуля Понижающий преобразователь(5В/2А) к Shield'у или модулю подключите Trema-модуль через тройной шлейф к любому аналоговому или цифровому выводу. Предварительно необходимо подать напряжение на сам Trema-модуль Понижающий преобразователь(5В/2А) (от 6,5В до 30В).

Питание:

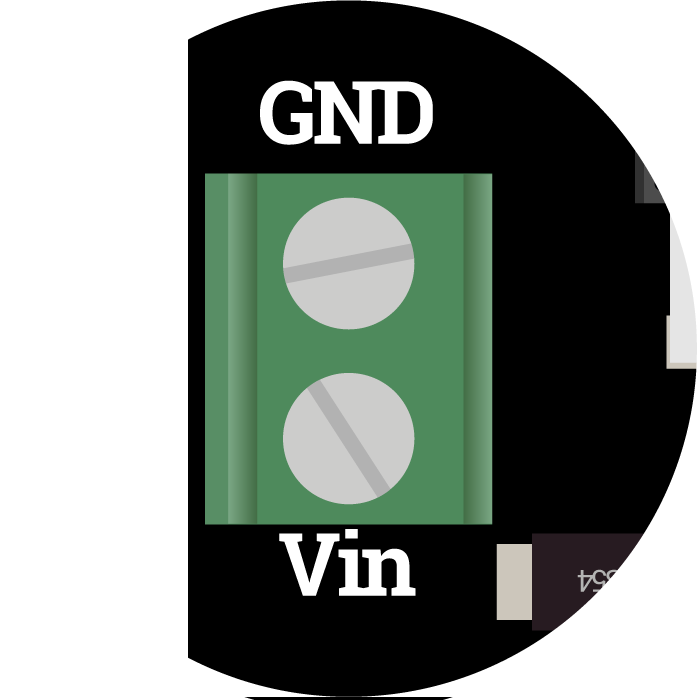

На вход Trema-модуля Понижающий преобразователь(5В/2А) подаётся питание от внешнего источника от 6,5В до 30В. Выходное напряжение будет неизменно 5В. Максимальная нагрузка 2А.

Работа с модулем:

Чип LM2596 имеет превосходную стабилизацию линии и нагрузки, обладает защитой от перегрева и ограничение по току, а высокая эффективность и малый ток потребления в режиме ожидания делают его одним из лучших в своё роде.

Trema-модуль Понижающий преобразователь(5В/2А) имеет две зажимных колодки для монтажа питания (входное и выходное). Благодаря этому провода легко и быстро можно закрепить на модуле. Светодиод, размещённый на плате, сигнализирует о наличии питания на модуле.

Так же на модуле установлены сглаживающие конденсаторы, что способствует снижению пульсации выходного напряжения.

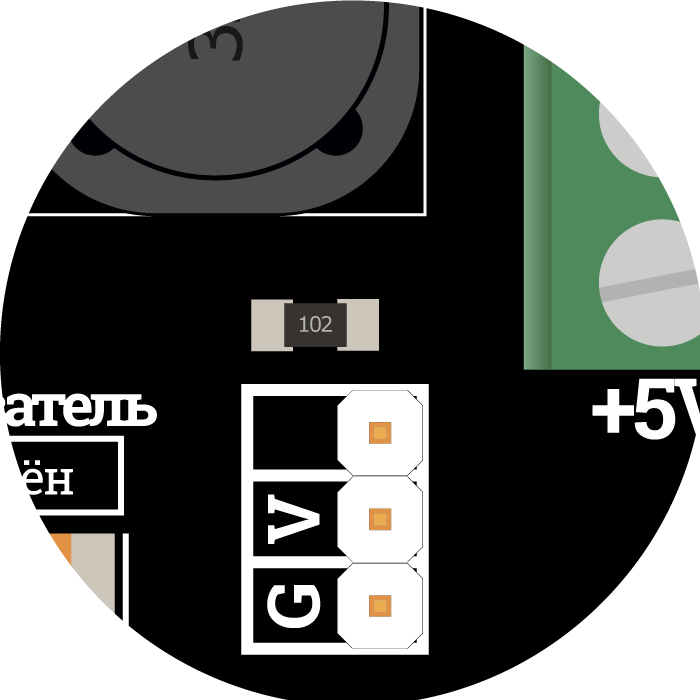

Наличие дополнительной колодки на Trema-модуле Понижающий преобразователь(5В/2А) позволяет подать питание на модули Trema ShieldTrema-Power ShieldMotor ShieldTrema Shield NANO и тд. с помощью кабеля для быстрого и удобного подключения, который входит в комплект. Так как колодки VCC и GND на плате запараллелены, питание будет присутствовать на каждом порту - цифровом и аналоговом.

Применение:

  • Светодиодные ленты, схемы с большой нагрузкой;
  • Питание автомобильных приборов, регистраторов, работающих от 5В;
