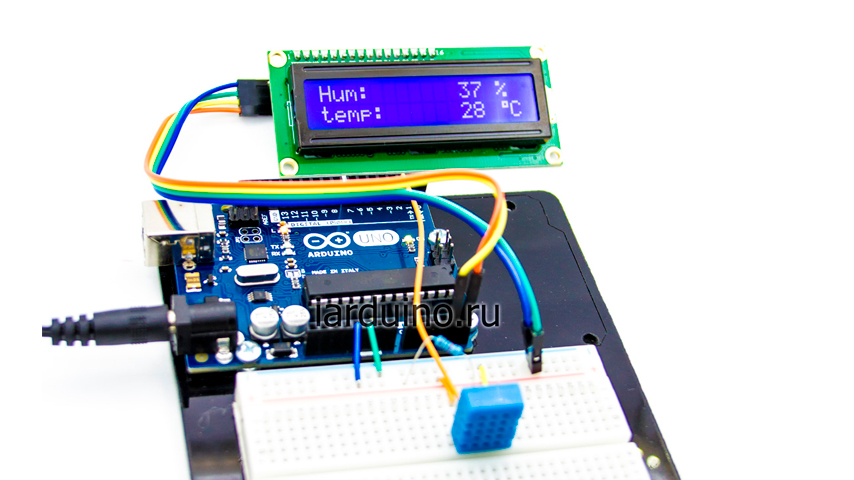

Урок 16. Подключение датчика DHT11 к Arduino UNO. Выводим температуру и влажность на LCD 1602 I2C дисплей

В этом уроке мы рассмотрим самый популярный датчик температуры DHT11. Научимся считывать показания датчика и выводить на LCD 1602 I2C дисплей.

Нам понадобится:

• Arduino
• Перемычки или Набор проводов для макетирования 65 шт.
• Провода Папа-Мама
• Breadboard
• Резисторы
• DHT11 цифровой датчик температуры и влажности
• Символьный дисплей голубая подсветка LCD1602 IIC/I2C или Символьный дисплей зеленая подсветка LCD1602 IIC/I2C

Для реализации проекта нам необходимо установить библиотеки:

• LiquidCrystal_I2C1602V1 Библиотека
• Библиотека для подключения DHT11

Схема подключения:

Этом уроке к arduino uno будет подключено два модуля, датчик температуры и влажности DHT11 и символьный дисплей LCD1602 IIC/I2.

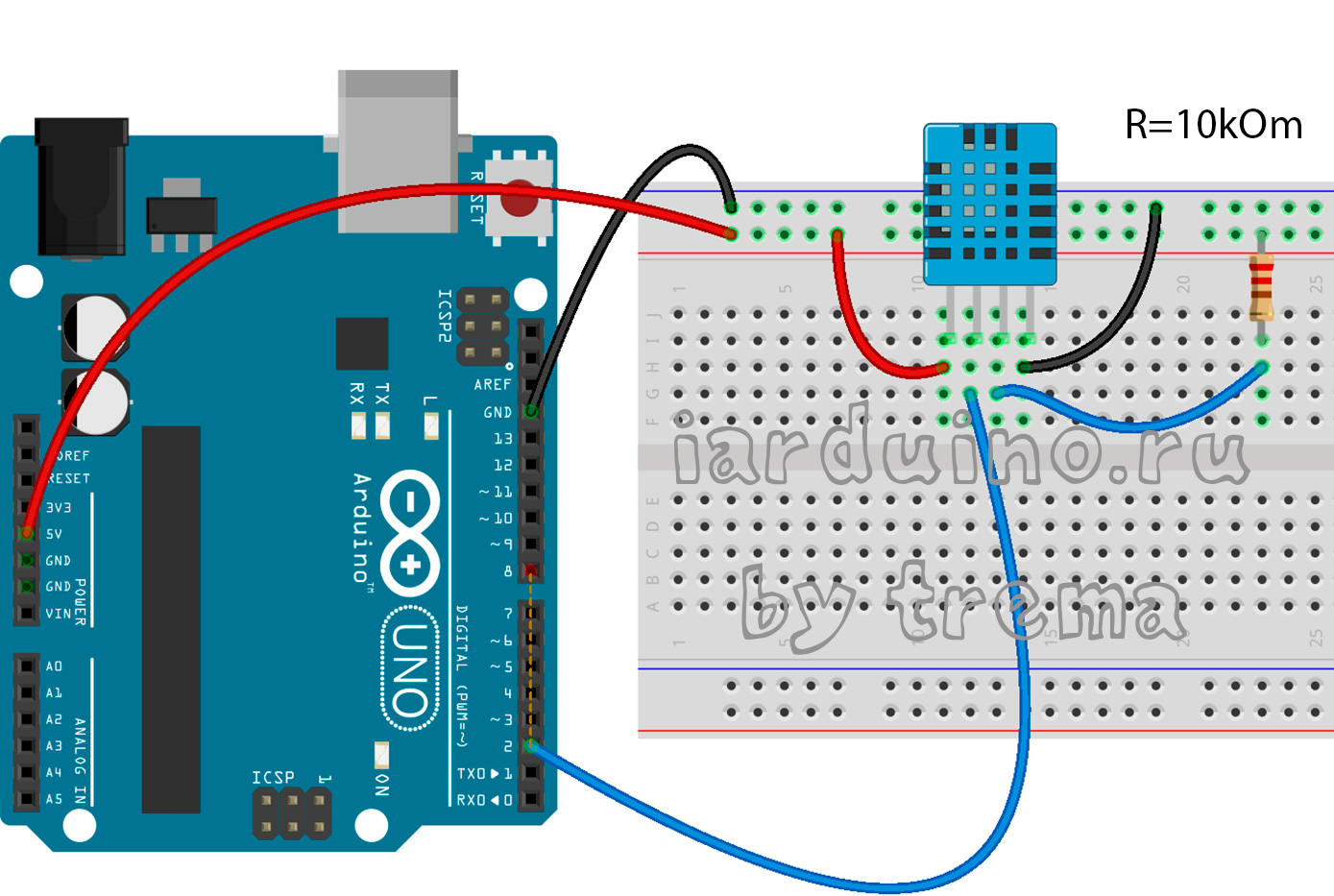

1) Датчик DHT11 с помощью которого будем получать данные о температуре и влажности окружающей среды, подключается следующим образом.

Описание подключения DHT11 к Arduino:

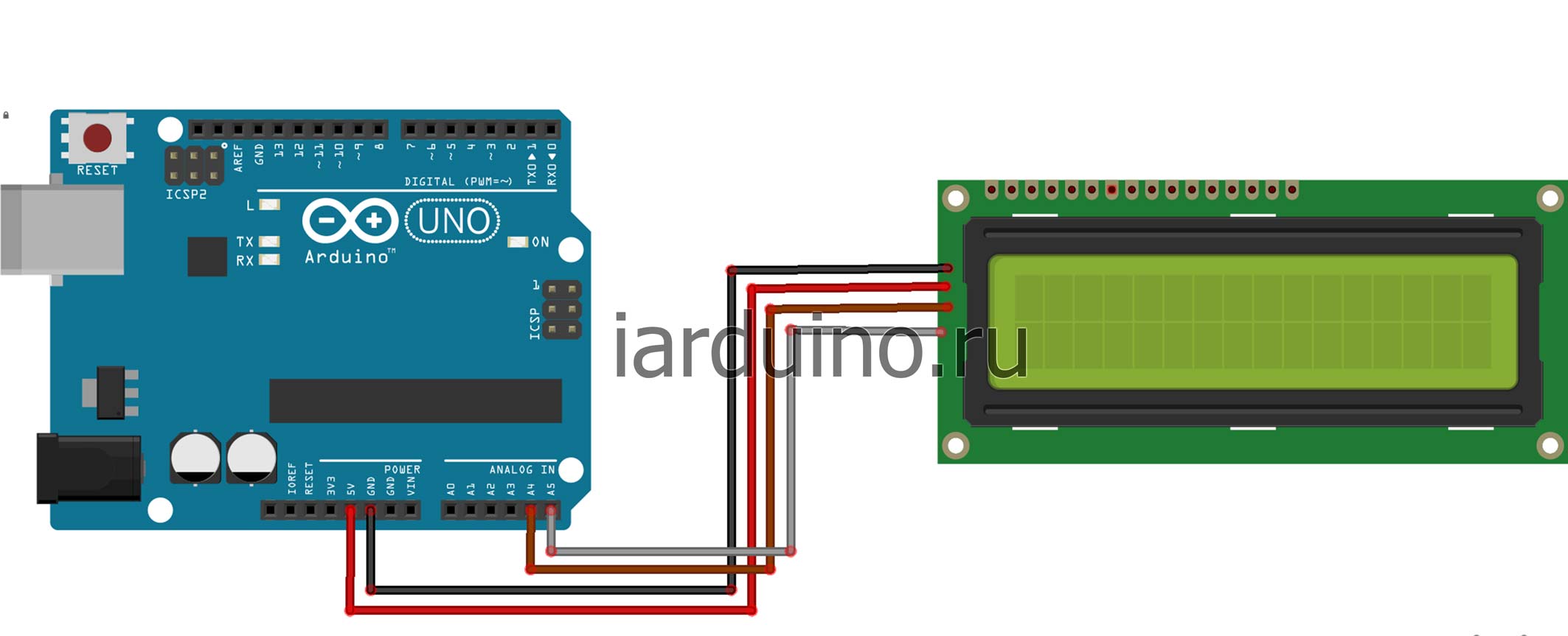

2) Теперь подключаем символьный дисплей LCD1602 IIC/I2C к Arduino uno, на который будет выводиться информация о температуре и влажности.

Описание подключения LCD1602 IIC/I2C к Arduino:

Скетч:

Не забудьте установить библиотеки указанные в начале урока.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <iarduino_DHT.h>

#define DHT11PIN 2

LiquidCrystal_I2C lcd(0x27, 16, 2);
iarduino_DHT sensor(DHT11PIN);
byte degree[8] = // кодируем символ градуса
{
  B00111,
  B00101,
  B00111,
  B00000,
  B00000,
  B00000,
  B00000,
};
void setup()
{
  lcd.init();
  lcd.backlight();
  lcd.createChar(1, degree); // Создаем символ под номером 1
}
void loop()
{
  int chk = sensor.read();
  lcd.setCursor(0, 0);
  lcd.print("Hum:          %");
  lcd.setCursor(11, 0);
  lcd.print(sensor.hum);
  lcd.setCursor(0, 1);
  lcd.print("temp:         1C");
  lcd.setCursor(11, 1);
  lcd.print(sensor.tem);
  delay(2000);
}

Скачать скетч текущего

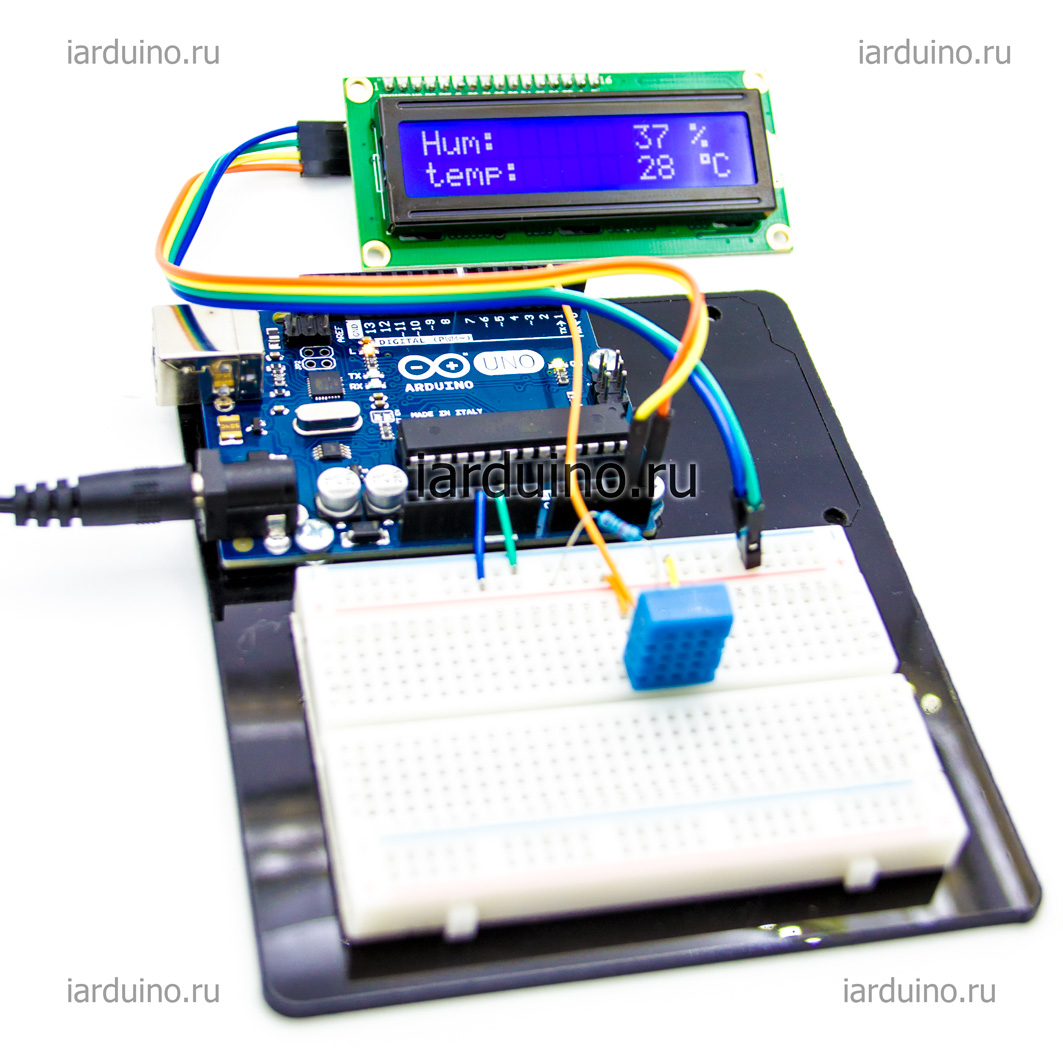

Демонстрация работы:
