Подключаем BH1750 датчик освещенности Gy-30,Gy-302 к Arduino

Для измерения освещенности отлично подходят на базе сенсора BH1750 датчики Gy-30 и Gy-302.

Нам понадобится:

• Arduino Uno
• Провода Папа-Мама

Для реализации проекта нам необходимо установить библиотеки:

• Библиотека BH1750

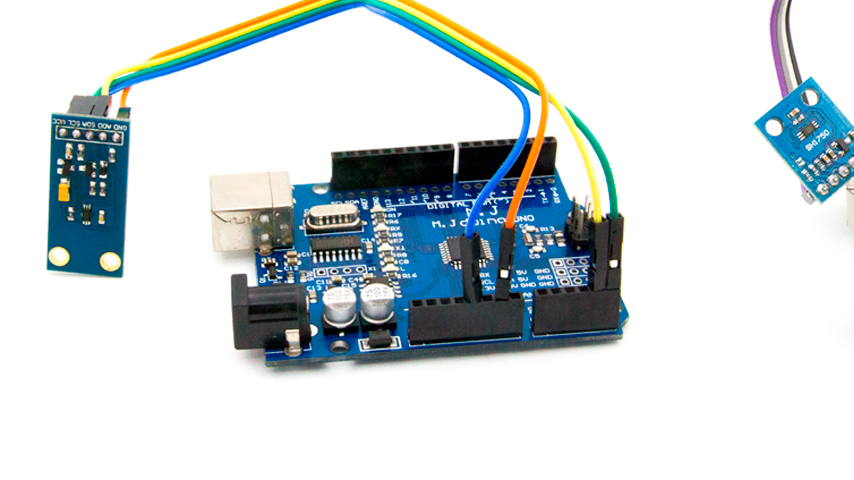

Схема подключения

Подключаем модуль следующим образом:

Для подключения удобно использовать провода "Папа-Мама".

Пример кода

После установки библиотеки можно приступить к загрузке скетча.

#include &lt;Wire.h&gt;<br>#include &lt;BH1750.h&gt;<br>BH1750 lightMeter;<br>void setup(){<br>  Serial.begin(9600);<br>  lightMeter.begin();<br>  Serial.println("Running...");<br>}<br>void loop() {<br>  uint16_t lux = lightMeter.readLightLevel();<br>  Serial.print("Light: ");<br>  Serial.print(lux);<br>  Serial.println(" lx");<br>  delay(500);<br>}<br>

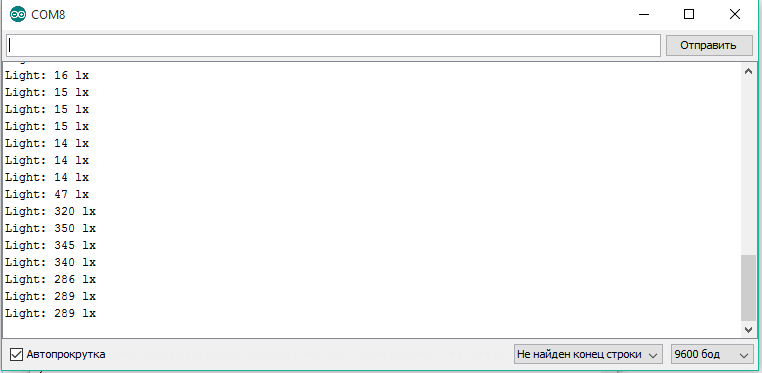

Данный пример будет каждые пол секунды отправлять значение освещенности в последовательный порт.

Для просмотра данных необходимо открыть "монитор последовательного порта".

Видео
