Общие сведения:

Устройство нормализации кислотности (pH) жидкости - предназначено для поддержания водородного показателя на заданном уровне. Для этого устройство определяет pH жидкости и при необходимости, через заданные промежутки времени, добавляет растворы для понижения или повышения водородного показателя (pH). Возможность подключения устройства к вашей WiFi сети, позволяет удаленно контролировать показания кислотности и управлять настройками, которые сохраняются в энергонезависимую память.

Видео:

Редактируется...

Спецификация:

Напряжение питания: от 12 до 24 В.
Ток потребляемый модулем: до 100 мА (при свечении всех сегментов дисплея).
Интерфейс: WiFi 802.11 b/g/n.
Диапазон измерений водородного показателя: от 0 до 14 pH.
Диапазон измерений температуры жидкости: от -55 до 125 °С.
Время работы насоса: от 1 до 60 сек за раз (настраивается).
Интервал коррекции кислотности: от 1 до 30 мин (настраивается).
Рабочая температура: от 0 до +60 °С.

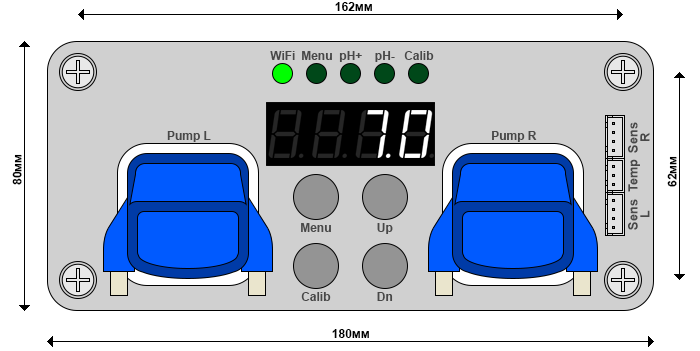

Габариты: 180 x 80 x 70 мм.
Вес: ? г.

Подключение:

На корпусе устройства имеется 5 разъёмов:

Разъем DC для подачи питания от 12 до 24 В.
Разъем BNC для подключения измерительного щупа E-201-C.
Два разъёма DS1064-04 для подключения датчиков уровня жидкости XKC-Y25-V.

Sens R - датчик уровня жидкости правого насоса. Жидкость повышающая pH.
Sens L - датчик уровня жидкости левого насоса. Жидкость понижающая pH.

Разъём DS1064-03 для подключения датчика температуры DS18B20.

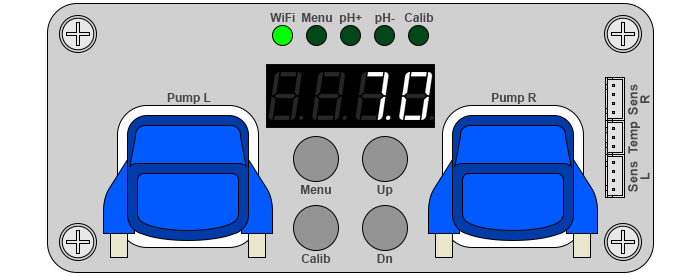

Светодиодная индикация:

«WiFi» - индикация работы беспроводной сети:

Не светится - нет соединения.
Мигает - модуль работает в режиме точки доступа (доступна сеть «hydroponics_xxx»).
Светится - установлено соединение с вашей WiFi сетью.

«Menu» - индикация нахождения в меню:

Не светится - обычный режим работы.
Светится - основное меню.
Мигает - расширенное меню.

«pH+» / «pH-» - индикация состояния кислотности исследуемой жидкости:

Светится «pH+» - показания pH исследуемой жидкости выше требуемого значения.
Светится «pH-» - показания pH исследуемой жидкости ниже требуемого значения.
Оба светодиода не светятся - показания pH в пределах требуемого значения.

«Calib» - индикация стадии калибровки:

Не светится - калибровка не выполняется.
Редко мигает по одному разу - выполняется первая стадия калибровки.
Редко мигает по два раза - выполняется вторая стадия калибровки.
Мигает - ожидание смены калибровочной жидкости.
Светится - задержка 10 сек между сменой жидкости и началом 2 стадии калибровки.

Режимы работы устройства:

Основной режим:
В данном режиме выполняются измерения кислотности и температуры жидкости, вывод измеренных показаний на дисплей, включение насосов для нормализации водородного показателя, информирование о ошибках, и отправка данных на сервер (при наличии связи).
Режим меню:
Вход в меню выполняется кнопкой «Menu» только из основного режима. Меню предназначено для изменения настроек устройства. В «основном меню» редактируются основные настройки: время работы и простоя насосов, режим работы WiFi, и регистрация. В «расширенном меню» редактируются настройки, которые не требуется часто менять: гистерезис кислотности, параметры калибровочных жидкостей, работа зуммера и ограничение работы насосов за сутки. При выходе из меню устройство переходит в основной режим работы.
Режим запрета работы насосов:
Данный режим является фоновым. Если работа насосов запрещена, то устройство не будет поддерживать требуемый водородный показатель жидкости в основном режиме работы.
Режим калибровки:
Запуск калибровки выполняется кнопкой «Calib» только из основного режима. Калибровка позволяет определить параметры измерительного щупа для проведения дальнейших измерений. По завершении калибровки устройство переходит в основной режим работы.
Режим быстрого старта:
Вход в режим быстрого старта выполняется одновременным нажатием кнопок «Up» + «Dn» только из основного режима. Режим быстрого старта позволяет настроить сеть WiFi и зарегистрировать устройство на сервере, после чего выйти в основной режим работы.

Основной режим работы:

	В основном режиме работы, на дисплее отображается текущий водородный показатель жидкости, от 0.0 до 14.0 pH.
	Если к устройству подключён датчик температуры, то показания pH будут, на пару секунд, сменяться текущей температурой, от -9.9 до 99.9 °С.
	Через заданные промежутки времени устройство сравнивает измеренный pH с требуемым и если они не совпадают, то включается насос, во время работы которого в старшем разряде дисплея, по кругу, бегают сегменты: по часовой стрелке - при доливе повышающей pH жидкости. против часовой стрелке - при доливе понижающей pH жидкости.
	Если работа насосов запрещена (см. «Запрет работы насосов»), то показания pH будут каждую секунду сменяться надписью OFF, информируя о том, что кислотность жидкости не нормализуется устройством.

Кнопки в основном режиме работы:

Кнопка «Menu» позволяет войти в меню:
- Нажатие - вход в основное меню (на дисплее появится пункт «A»).
- Удержание - вход в расширенное меню (на дисплее появится пункт «N»).
- Удержание в течении 5 секунд - вход в режим разрешения/запрета работы насосов.
Нажатие на кнопку «Calib» запускает калибровку.
Нажатие на кнопки «Up» + «Dn» приведёт к переходу в режим быстрого старта.
Нажатие на кнопку «Up» - просмотр и увеличение требуемого pH.
Нажатие на кнопку «Dn» - просмотр и уменьшение требуемого pH.
При удержании кнопки «Up» - будет работать насос с увеличивающей pH жидкостью.
При удержании кнопки «Dn» - будет работать насос с уменьшающей pH жидкостью.
Удержание кнопок «Menu» + «Calib» 10 секунд приведёт к сбросу всех настроек в заводские.
Автоматически включённый насос можно остановить нажав на любую кнопку.

Указание требуемого pH:

Требуемый pH это поддерживаемый устройством водородный показатель жидкости. Для его изменения используются кнопки «Up» и «Dn».

	При однократном нажатии на кнопку «Up» или «Dn», на дисплее появится требуемый pH, значение которого можно менять кнопками «Up» и «Dn». Значение исчезнет через 5 сек. простоя или при нажатии на кнопку «Menu».
	Если значение требуемого pH менялось, то оно будет сохранено в памяти устройства (энергонезависимой), а на дисплее появляются 4 тире.
	Если значение требуемого pH не менялось, то оно не будет сохранено в памяти устройства, а на дисплее появляются 4 нижних тире.

Во время вывода и изменения требуемого значения pH, в старшем разряде дисплея мигает символ «H». Так вы не перепутаете текущий показатель pH с требуемым.

Основное меню:

Для входа в основное меню однократно нажмите на кнопку «Menu».

После входа в основное меню включится светодиод «Menu», а в старшем разряде дисплея будет мигать символ пункта меню.

	Пункт «A»: Время работы насоса в секундах. Время в течении которого выполняется долив нормализующей жидкости. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «B»: Время простоя насосов в минутах (интервал коррекции pH). Насосы включаются через это время, если pH отличается от требуемого. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «C»: Режим WiFi - точка доступа (ON-вкл / OFF-откл). Включение этого режима приведёт к появлению WiFi сети "hydroponics_ххх" со страницей ввода имени и пароля вашей WiFi сети для доступа в интернет. Кнопки «Up» и «Dn» меняют значение, «Menu» переход или выход из меню.
	Пункт «D»: Регистрация устройства на сервере ezplant.ru Пункт «D» доступен только если устройство подключено к вашей WiFi сети. Кнопки «Up» и «Dn» получение кода регистрации, «Menu» выход из меню.
	Выход из меню: Если были внесены изменения в любом пункте кроме «C», то указанные изменения сохраняются в энергонезависимую память, а на дисплее появляются 4 тире и звучит звуковой сигнал.
	Выход из меню: Если значения основного меню не менялись, то выход из меню осуществляется без записи, а на дисплее появятся 4 нижних тире.

При бездействии более 10 секунд в пунктах «A» и «B», произойдёт выход из меню.
Выход из пункта «C» возможен при бездействии и наличии подключения к вашей WiFi сети.
Выход из пункта «D» осуществляется только нажатием кнопки «Menu».

Расширенное меню:

Для входа в расширенное меню нажмите и удерживайте кнопку «Menu» пока на дисплее не появится символ пункта меню 'n'.

После входа в расширенное меню начнёт мигать светодиод «Menu», а в старшем разряде дисплея будет мигать символ пункта меню.

	Пункт «N»: Гистерезис водородного показателя. Измеренный pH жидкости является нормальным и не требует долива жидкостей, если входит в диапазон требуемого pH ± гистерезис. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «O»: Водородный показатель первой калибровочной жидкости. Жидкость с указанным значением pH используется на 1 стадии калибровки. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «P»: Водородный показатель второй калибровочной жидкости. Жидкость с указанным значением pH используется на 2 стадии калибровки. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «Q»: Максимальное время работы насосов в минутах за сутки. Значение является защитой от ошибочных настроек или неисправностей. Если указать 0, то время работы насосов за сутки не будет ограничено. Кнопки «Up» и «Dn» меняют значение, «Menu» переход далее по меню.
	Пункт «R»: Управление звуком (ON-вкл / OFF-откл). Кнопки «Up» и «Dn» меняют значение, «Menu» выход из меню.
	Выход из меню: Если были внесены изменения в любом пункте меню, то указанные изменения сохраняются в энергонезависимую память, а на дисплее появляются 4 тире и звучит звуковой сигнал.
	Выход из меню: Если значения расширенного меню не менялись, то выход из меню осуществляется без записи, а на дисплее появятся 4 нижних тире.

При бездействии более 10 секунд на любом пункте, произойдёт выход из меню.

Запуск и остановка насосов:

Насосы работают только если устройство находится основном режиме.

Автоматический запуск насосов: Устройство постоянно измеряет водородный показатель жидкости и выводит его на дисплей. Через интервал времени указанный в пункте меню «B» устройство сравнивает измеренный pH жидкости с требуемым и если они отличаются более чем на значение указанное в пункте меню «N», то автоматически включается насос, на время указанное в пункте меню «A». Если у насоса нет нормализующей жидкости, то он не будет включаться устройством. Насос можно остановить нажатием на любую кнопку, при этом на дисплее отобразится надпись "STOP".

Принудительный запуск насосов: Насос с повышающей pH жидкостью можно запустить удержанием кнопки «Up». Насос с понижающей pH жидкостью можно запустить удержанием кнопки «Dn». Насосы будут работать пока удерживается кнопка. Нельзя одновременно запустить оба насоса, так как одновременное нажатие на кнопки «Up» + «Dn» не включает насосы, а выполняет переход в режим быстрого старта. Если у насоса нет жидкости, то он не включится.

Режим запрета работы насосов:

Если работа насосов запрещена, то устройство не будет автоматически включать насосы, даже если измеренный водородный показатель отличается от требуемого. Запрет работы насосов может понадобиться, например, на время проведения чистки. При этом принудительный запуск насосов не запрещён, так как для чистки может понадобиться их контролируемое включение удержанием кнопок «Up» или «Dn» из основного режима работы.

Для запрета работы насосов нужно удерживать кнопку «Menu» в течении 5 секунд. Во время удержания кнопки, на дисплее сначала появится пункт меню «A», затем пункт меню «N», после чего появится символ «G», теперь кнопку «Menu» можно отпустить и символ «G» начнёт мигать.

	Надпись "ON" информирует о том, что сейчас работа насосов разрешена. Кнопки «Up» и «Dn» меняют значение, кнопка «Menu» - выбор и выход. При бездействии более 5 секунд выполняется выбор и выход.
	Надпись "OFF" информирует о том, что сейчас работа насосов запрещена. Кнопки «Up» и «Dn» меняют значение, кнопка «Menu» - выбор и выход. При бездействии более 5 секунд выполняется выбор и выход.
	Выход: Если значение менялось, то сделанный выбор будет сохранён в энергонезависимую память, а на дисплее появляются 4 тире.
	Выход: Если значение не менялось, то выход в основной режим работы осуществляется без записи, а на дисплее появятся 4 нижних тире.
	Если работа насосов запрещена, то после выхода из меню на дисплее каждую секунду будут меняться значения кислотности и надпись OFF.

Калибровка:

Для калибровки потребуются две калибровочные (буферные) жидкости, с водородными показателями 4,0 pH и 9.18 pH, а так же дистиллированная вода. Все жидкости должны иметь температуру при которой планируется выполнять дальнейшие измерения.

Примечание: Для калибровки можно использовать жидкости с другими водородными показателями, если их предварительно указать в пунктах меню «O» и «P».
Значение пункта «O» должно отличаться от значения пункта «P» не менее чем на 2.0 pH.

Перед калибровкой очистите датчик от жидкости в которой он был ранее. Для этого опустите датчик в стакан с дистиллированной водой, поводите датчиком споласкивая его, достаньте датчик и встряхните, избавившись от крупных капель.

Запуск калибровки возможен только из основного режима работы устройства.

	Опустите датчик в первую калибровочную жидкость и нажмите на кнопку «Calib», экран потухнет, калибровка начнётся после отпускания кнопки.
	О выполнении первой стадии калибровки информирует значение pH первой калибровочной жидкости (по умолчанию 4.00 pH). Светодиод «Calib» редко мигает по одному разу. 1 стадия калибровки завершится автоматически.
	После 1 стадии калибровки устройство будет ждать смену калибровочной жидкости, сообщив об этом надписью "STAY". Светодиод «Calib» мигает. Сполосните датчик в дистиллированной воде и опустите во 2 жидкость.
	Модуль самостоятельно зафиксирует смену калибровочных жидкостей. Светодиод «Calib» перестанет мигать и будет светиться 10 секунд, после чего устройство начнёт вторую стадию калибровки.
	О выполнении второй стадии калибровки информирует значение pH второй калибровочной жидкости (по умолчанию 9.18 pH). Светодиод «Calib» редко мигает по два раза. 2 стадия калибровки завершится автоматически.
	Если калибровка выполнена успешно, то прозвучит звуковой сигнал, а на дисплее отобразится надпись "GOOD". Результаты калибровки сохранятся в энергонезависимую память и будут использованы для измерений pH.
	Если на экране появилась надпись "Er. C", значит калибровка не выполнена и её результаты не сохранены.

Калибровку можно прекратить на любой стадии, нажав на любую кнопку, кроме «Calib».

Если по завершении первой стадии калибровки, вы сполоснули датчик и опустили его во вторую калибровочную жидкость, а устройство не зафиксировало смену калибровочной жидкости (на дисплее отображается надпись "STAY" и светодиод «Calib» мигает), то нажмите на кнопку «Calib». Светодиод «Calib» перестанет мигать и будет светиться 10 секунд, после чего устройство начнёт вторую стадию калибровки.

Регистрация:

Устройство имеет возможность обмениваться данными с сервером, предоставляя вам возможность удаленного контроля за водородным показателем и температурой жидкости, а так же удаленного управления настройками устройства. Но для этого устройству нужно дать доступ в интернет через вашу WiFi сеть, после чего выполнить регистрацию устройства на сервере.

Используя пункты меню устройства.
Запустив режим быстрого старта (достаточно нажать всего две кнопки).

Подключение и регистрация устройства через меню:

Войдите в основное меню однократно нажав на кнопку «Menu».

	Нажимая на кнопку «Menu» дойдите до пункта «C». Этот пункт меню позволяет включить режим WiFi - точка доступа.
	Нажмите кнопку «Up» или «Dn», при этом надпись "OFF" сменится на "ON". Устройство создаст WiFi сеть с именем "hydroponics_ххх", где xxx - это три случайных числа. Светодиод «WiFi» должен начать мигать.

Можете выйти из меню нажав несколько раз на кнопку «Menu», а можете этого не делать.

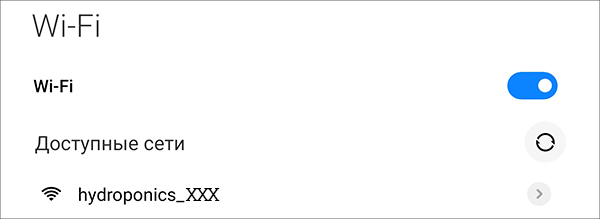

Подключитесь к новой WiFi сети с телефона или компьютера (пароль не требуется).

После подключения к сети с мобильного телефона должна открыться страница, как на картинке ниже. Если этого не произошло, или вы вошли с ПК, то откройте любой браузер.

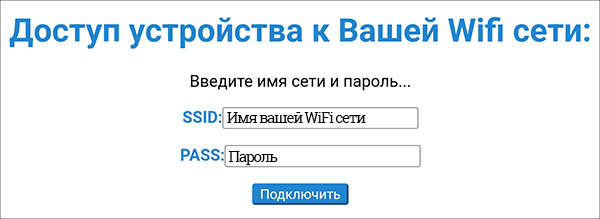

Введите имя вашей WiFi сети и пароль от неё, после чего нажмите «Подключить».

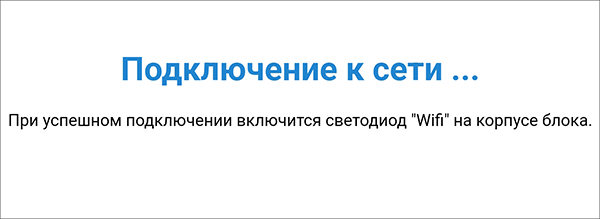

Если имя вашей WiFi сети и пароль от неё указаны верно, то устройство подключится к интернету. Светодиод «WiFi» перестанет мигать и будет светиться.

Зарегистрируйтесь на сайте ezplant.ru

Картинка редактируется...

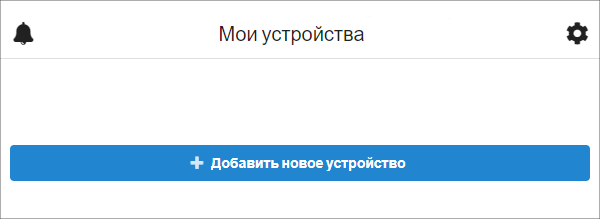

Войдите в раздел «Мои устройства» и нажмите на кнопку «Добавить новое устройство».

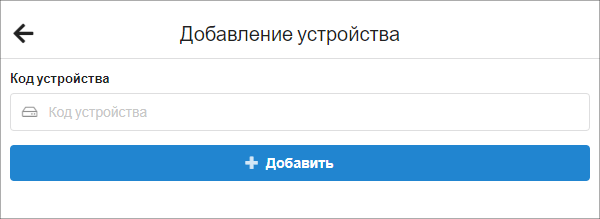

Появится окно ввода кода устройства.

Данный код получает устройство в разделе «D» основного меню.

	Нажимая на кнопку «Menu» дойдите до пункта «D». Этот пункт меню позволяет получить код регистрации.
	Для получения кода, однократно нажмите на кнопку «Up» или «Dn». На дисплее появится код, который нужно ввести на сайте ezplant.ru
	При успешной регистрации устройства на дисплее появится 4 тире и прозвучит звуковой сигнал.
	Если на экране появилась ошибка «A» значит устройство не может получить код в настоящее время, попробуйте пройти регистрацию чуть позже.
	Если на экране появилась ошибка «B» значит истекло время отведённое для ввода кода. Нажмите кнопку «Up» или «Dn» для получения нового кода.

Далее описан второй способ регистрации.

Подключение и регистрация устройства в режиме быстрого старта:

Регистрация в режиме быстрого старта проще, так как не нужно входить в меню.

Зарегистрируйтесь на сайте ezplant.ru, как это описано выше.

	Нажмите одновременно кнопки «Up» + «Dn». Устройство создаст WiFi сеть с именем "hydroponics_ххх", светодиод «WiFi» начёт мигать, а на дисплее появится надпись "LAN".
	Подключитесь с телефона или ПК к созданной WiFi сети. Откройте браузер, в появившейся странице введите имя вашей WiFi сети и пароль, нажмите «Подключить». Если данные верны, то на дисплее появится 4 тире.
	Через пару секунд на дисплее появится код регистрации. Добавьте новое устройство на сайте ezplant.ru и введите полученный код.
	При успешной регистрации, на дисплее появится 4 тире и через пару секунд устройство перейдёт в обычный режим работы.
	Если на экране появилась ошибка «A» значит устройство не может получить код в настоящее время и перейдёт в обычный режим работы. Попробуйте пройти регистрацию чуть позже.
	Если на экране появилась ошибка «B» значит истекло время отведённое для ввода кода. Устройство перейдёт в обычный режим работы и вы вновь сможете запустить режим быстрого старта.

Для выхода из режима быстрого старта, достаточно нажать любую кнопку на любом этапе.

Ошибки:

	Ошибка инициализации АЦП (надпись "Er." с цифрой от 1 до 7). Появляется при подаче питания и не исчезает. Устройство не работает. Попробуйте отключить и подать питание вновь.
	Ошибка получения кода регистрации. Появляется при отсутствии связи с сервером, исчезает через 2 секунды. Попробуйте получить код регистрации чуть позже.
	Просрочен код регистрации. Появляется если код получен но не ведён на сайте, исчезает через 2 сек. Получите код регистрации ещё раз.
	Ошибка калибровки. (Calibration) Появляется при неудачной калибровке, исчезает через 2 сек. Повторите калибровку.
	Ошибка передачи данных. (Data) Появляется при ошибке отправки данных на сервер, исчезает через 2 сек. Проверьте наличие подключения к интернету.
	Нет жидкости понижающей pH. (Left) Появляется каждую секунду, пока нет жидкости в баке левого насоса. Ошибка не появляется при отсутствии датчика жидкости левого насоса.
	Нет жидкости повышающей pH. (Right) Появляется каждую секунду, пока нет жидкости в баке правого насоса. Ошибка не появляется при отсутствии датчика жидкости правого насоса.
	Показания pH выходят за допустимый диапазон. (pH) Появляется каждую секунду, пока измеренный pH за диапазоном 0-14 pH. Проверьте наличие и соединение измерительного щупа.
	Показания pH "скачут". (Jump) Появляется каждую секунду, пока показания "скачут" (резко меняются). Проверьте контакты измерительного щупа или выполните его калибровку.
	Превышен лимит времени работы насоса. (Time) Появляется если левый или правый насос за последние 24 часа проработал дольше чем указано в пункте меню «Q». В целях защиты, устройство запрещает работу насосов. Ошибка высвечивается каждую секунду. Ошибка исчезнет если разрешить работу насосов (см. «Запрет работы насосов»).
