Включатель питания (Вкл/Выкл)

Общие сведения:

Trema-модуль Включатель питания - предназначен для включения / выключения устройств нажатием на кнопку. Фиксация состояния включателя (включён / выключен) происходит на электронном уровне, а не механически. Следовательно, при подключении источника питания к включателю, Вам не нужно проверять в каком он находится состоянии, он точно будет выключен. Ещё одним плюсом электронной фиксации является то, что при нажатии кнопки, питание на устройство подаётся без дребезга.

Видео:

Спецификация:

  • Коммутируемое напряжение: до 18 В
  • Коммутируемый ток: до 10 А
  • Ток потребляемый в выключенном состоянии: до 20 мА (свечение светодиода)
  • Ток потребляемый во включённом состоянии: до 3 мА
  • Рабочая температура: -10 ... 60 °C
  • Габариты: 30x30 мм.

Все модули линейки "Trema" выполнены в одном формате

Подключение:

На плате включателя имеются два винтовых клеммника, позволяющих подключать включатель без пайки. Источник питания подключается к клеммнику «IN» (выводы «Vin» и «GND»), а устройство которое будет управляться включателем, подключается к клеммнику «OUT» (выводы «Vout» и «GND»).

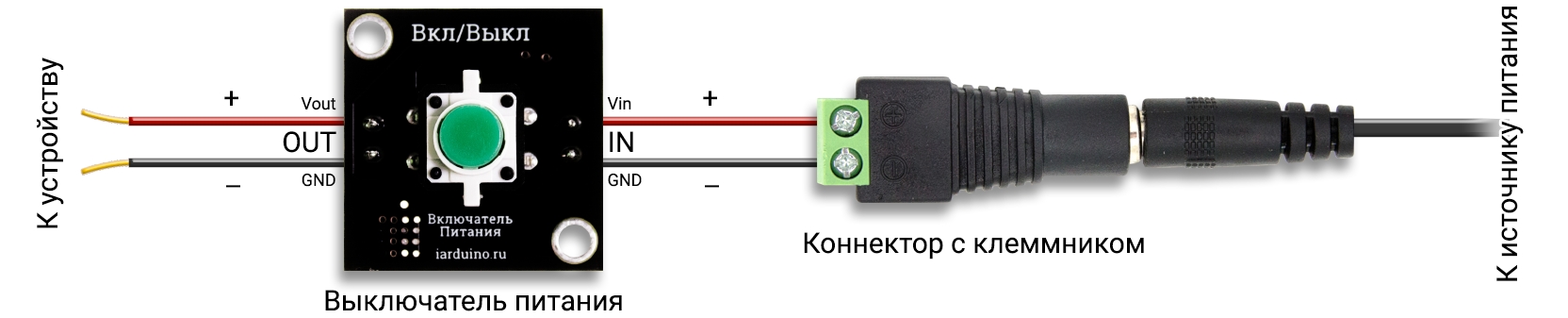

Подключение выключателя

Питание:

  • Напряжение питания, подводимое к включателю не должно превышать 18 В.
  • Устройство которым управляет включатель не должно потреблять более 10 А.

Подробнее о модуле:

Включатель питания может находиться в одном из двух состояний: включён / выключен. При отключении источника питания включатель автоматически сбросится в состояние выключен. При подключении источника питания включатель включится только при нажатии на кнопку.

Включатель питания построен на базе тактовой кнопки с подсветкой (светится, если включатель находится в состоянии выключен) и схемы состоящей из:

  • преобразователя напряжения (для питания схемы включателя)
  • триггера (для фиксации состояния)
  • силового ключа (для управления нагрузкой)
  • RC-цепи (для сброса триггера при подключении источника питания к включателю).

Применение:

  • Управление мобильными проектами;
  • Управление питанием светодиодных лент, светильников;
