Monster Moto Shield

Общие сведения:

Monster Moto Shield (2 канала) - используется для управления до двух коллекторных моторов постоянного тока.

Спецификация:

• Напряжение питания на входе питания моторов Vin: 5,5 ... 16 В;
• Напряжение логики: 5 В;
• Основан на чипе VNH3ASP30;

• Количество каналов: 2;
• Тип: Н-мост;
• Ток нагрузки: до 6 А без охлаждения, до 14 А с охлаждением;
• Максимальный импульсный ток до 30 А;
• Ток покоя: до 100 мА;
• Защита от обратного тока;
• Возможность считывать ток нагрузи;

• Рабочая температура от -40° до 150°;
• Защита от перегрева;
• ШИМ до 20 кГц.

Подключение:

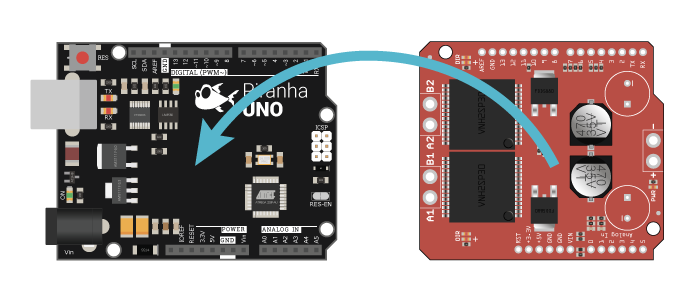

Monster Moto Shield устанавливается на Arduino UNO и управляется через 6 цифровых выходов и 4 аналоговых.

Питание:

Выходы Monster Moto Shield работают только от внешнего источника питания 5,5 - 16 В, который должен подключаться к вводам питания Vin.

Подробнее о Monster Motor Shield:

Monster Moto Shield построен на базе чипа VNH2SP30, что позволяет управлять, как скоростью движения, так и направлением подключённых двигателей, а так же блокировать моторы и считывать ток потребления, используя аналоговые выводы Arduino.

Управление моторами постоянного тока: осуществляется при помощи функций: motorGo(номер мотора, направление, ШИМ) и motorOff(номер мотора).

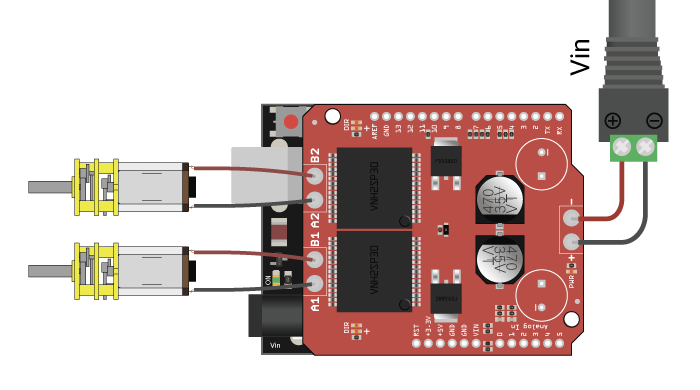

• Управление первым мотором постоянного тока осуществляется через выходы 7 (ключ А1), 8 (ключ В1) и 5 (ШИМ). В зависимости от состояния ключей мотор будет вращаться в ту или другую стороны. ШИМ контролирует скорость мотора.
• Управление вторым мотором постоянного тока осуществляется через выходы 4 (ключ А2), 9 (ключ В2) и 6 (ШИМ). В зависимости от состояния ключей мотор будет вращаться в ту или другую стороны. ШИМ контролирует скорость мотора.
• Направление в функции motorGo() устанавливается подачей логических уровней на A и В: A=LOW, B=HIGH - мотор вращается в одну сторону; A=HIGH, B=LOW - мотор вращается в другую сторону.
• Скорость устанавливается подачей сигнала ШИМ, коэффициент заполнения которого, прямо пропорционален скорости.

Примеры:

Управление двумя моторами моторами:

#define BRAKEVCC 0                  // определяем значение резкого тормоза
#define CW   1                      // определяем значение вращения по часовой стрелке
#define CCW  2                      // определяем значение вращения против часовой стрелки
#define BRAKEGND 3                  // определяем значение остановки

const uint8_t inApin[2] = {7, 4};   // определяем выводы ключей A
const uint8_t inBpin[2] = {8, 9};   // определяем выводы ключей B
const uint8_t pwmpin[2] = {5, 6};   // определяем выводы ШИМ
const uint8_t cspin[2]  = {A2, A3}; // определяем выводы считывания тока
const uint8_t enpin[2]  = {A0, A1}; // определяем выводы состояния ключей AB. Ключи открываются, если притянуть к 0.
void setup()
{
  Serial.begin(9600);
  // переводим выводы управления в режим "выход"
  for (int i=0; i<2; i++)
  {
    pinMode(inApin[i], OUTPUT);     // выводы ключей A
    pinMode(inBpin[i], OUTPUT);     // выводы ключей B
    pinMode(pwmpin[i], OUTPUT);     // выводы ШИМ
  }
  // инициируем моторы выключенными
  motorOff(0);
  motorOff(1);
}

void loop()
{
  motorGo(0, CW, 32);               // мотор 0 по часовой стрелке, ШИМ 17,5%
  motorGo(1, CCW, 127);             // мотор 1 против часовой стрелки, ШИМ 50%
  delay(3000);                      // ждём 3 секунды, моторы вращаются
  Serial.print(analogRead(cspin[0]));
  Serial.print("\t");
  Serial.print(analogRead(cspin[1]));
  delay(3000);
// переводим вывод состояния ключей мотора 1 в режим "выход":
  pinMode(enpin[1], OUTPUT);
// выключаем мотор 1:
  digitalWrite(enpin[1], LOW);
// на три секунды:
  delay(3000);
// включаем мотор 1,
// переводя вывод состояния ключей в режим "вход":
  pinMode(enpin[1], INPUT);
  delay(3000);
  motorGo(0, BRAKEVCC, 32);         // останавливаем мотор 0 в режим "тормоз"
  motorGo(1, BRAKEGND, 32);         // останавливаем мотор 1 в режим "выключен"
  while(true);                      // скетч не выполняется дальше

}

// функция выключения мотора:
void motorOff(int motor)
{
  for (int i=0; i<2; i++)
  {
    digitalWrite(inApin[i], LOW);
    digitalWrite(inBpin[i], LOW);
  }
  analogWrite(pwmpin[motor], 0);
}


// функция включения мотора:
void motorGo(uint8_t motor, uint8_t direct, uint8_t pwm)
{
// если номер мотора правильный:
  if (motor <= 1)
  {
// если направление совпадает со значениями направлений:
    if (direct <=3)
    {
// если направление мотора по часовой или плавный стоп,
// устанавливаем соответствующие значения ключа А выбранного мотора:
      if (direct <=1)
        digitalWrite(inApin[motor], HIGH);
      else
        digitalWrite(inApin[motor], LOW);

// если направление мотора по часовой или резкий стоп,
// устанавливаем соответствующие значения ключа B выбранного мотора:
      if ((direct==0)||(direct==2))
        digitalWrite(inBpin[motor], HIGH);
      else
        digitalWrite(inBpin[motor], LOW);
// устанавливаем ШИМ выбранного мотора
      analogWrite(pwmpin[motor], pwm);
    }
  }
}

Описание функции motorGo():

• Назначение: управление мотором;
• Синтаксис: motorGo();
• Параметры: № мотора (0, 1), направление (CW, CCW, BRAKEVCC, BRAKEGND), ШИМ (0-255);
• Возвращаемые значения: void;
• Примечание: направление может быть CW - по часовой стрелке, CCW - против часовой стрелки, BRAKEVCC - остановить мотор с блокировкой, BRAKEGND - остановить мотор без блокировки.
• Пример:

motorGo(0, CCW, 127); // включаем мотор 1, против часовой стрелки, скорость 50%

Описание функции motorOff():

• Назначение: остановка мотора
• Синтаксис: motorOff();
• Параметры: № мотора (0, 1)

• Возвращаемые значения: void;
• Примечание: функция так же выставляет значение ШИМ равным нулю выбранного мотора
• Пример:

motorOff(1); // выключаем второй мотор

Применение:

• Управление моторами постоянного тока
