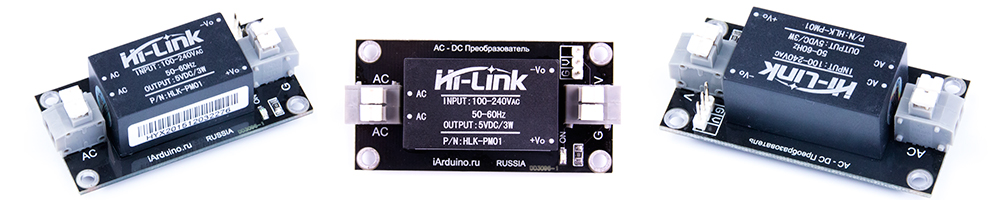

Модуль питания 5 В, 600 мА

Общие сведения:

Модуль питания 5 В, 600 мА - предназначен для преобразования сетевого напряжения (до 240 В) переменного тока (AC - Alternating Current) в стабилизированное напряжение 5 В постоянного тока (DC - Direct Current) до 600 мА.

Спецификация:

  • Номинальное входное напряжение: 100 ... 240 В, переменного тока 50/60 Гц
  • Диапазон допустимых входных напряжений: 90 ... 264 В, переменного тока 50/60 Гц
  • Максимальный потребляемый ток: ≤ 0,2 А
  • Время плавного пуска при подключении питания: ≤ 50 мс
  • Номинальное выходное напряжение: 5 В ± 0,1 В
  • Пиковые значения пульсаций и шумов на выходе: ≤ 50 мВ
  • Максимальный выходной ток: 600 мА
  • Пиковое значение тока нагрузки: 1 А (не повторяющееся и кратковременное)
  • Срок службы модуля ≥ 100'000 ч (при условии соблюдения правил эксплуатации)
  • Рабочая температура: -20 ... 60 °С
  • Температура хранения: -40 ... 80 °С
  • Относительная влажность: 5 ... 95 %
  • Атмосферное давление: 80 ... 106 кПа
  • Высота над уровнем моря: ≤2000 м
  • Габариты: 60х30х17 мм (без учёта выводов на плате)
  • Вес: 30 г

Подключение:

Входы (AC - Alternating Current) подключаются к сети переменного тока до 240 В. Выходы G (GND) и V (Vcc) используются для питания цепей напряжением 5 В постоянного тока (DC - Direct Current).

Для подключения выходов G и V к цепям с питанием 5 В, можно использовать как клеммник, так и штыревые выводы. Благодаря наличию штыревых выводов, можно запитать Arduino через трехпроводной шлейф, подключив его к Trema Shield.

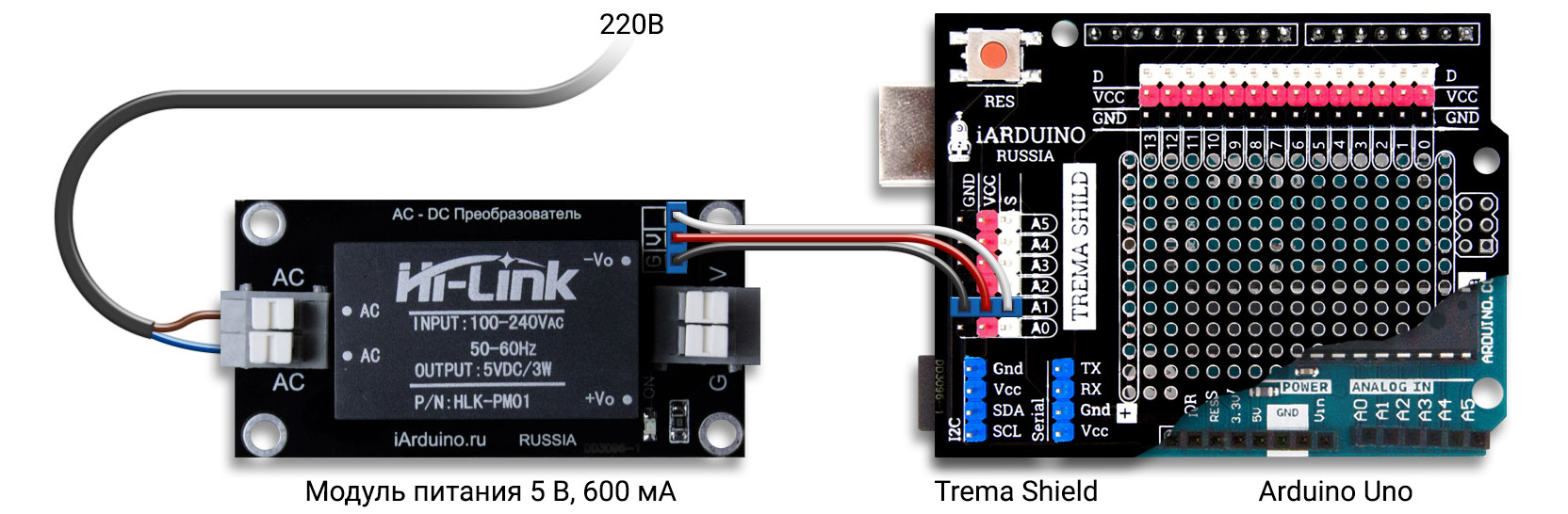

Схема подключения модуля питания к Arduino

Подробнее о модуле:

Модуль выполнен в компактном исполнении и является импульсным источником питания, с малым энергопотреблением (меньше 0,1 Вт), низким уровнем пульсаций и шумов (ниже 50 мВ), долгим сроком службы (до 12 лет непрерывной работы), высоким КПД (не ниже 70%), устойчив к механическим вибрациям. Модуль снабжен схемой плавного пуска при подключении питания.

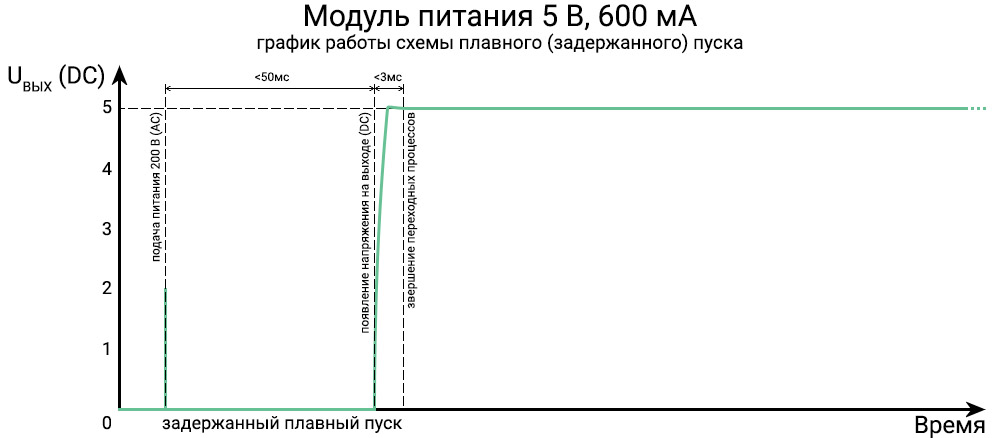

График напряжения на выходе модуля питания

Применение:

  • Преобразователь питания;
