Как выбрать Arduino

Как выбрать Arduino Данный вопрос возникает у всех, кто впервые решился создать проект с использованием Arduino. Определились с необходимыми деталями: сенсорами, датчиками, модулями и т.д., и столкнулись с немалым ассортиментом плат Arduino, в добавок у каждой платы еще и по два, три аналога. Некоторые думают, что чем дороже и мощнее - тем лучше, приобретают серьезные решения, как например Arduino Due, а потом понимают, что на нем работают не все скетчи, и самостоятельно справиться со всей мощью данного девайса, для них трудно. Другие идут по противоположному пути и сталкиваются с нехваткой ресурсов (память, выводы, порты, тактовая частота, питание). Как же найти ту золотую середину′ Попробуем разобраться...

Плата Плюсы Минусы

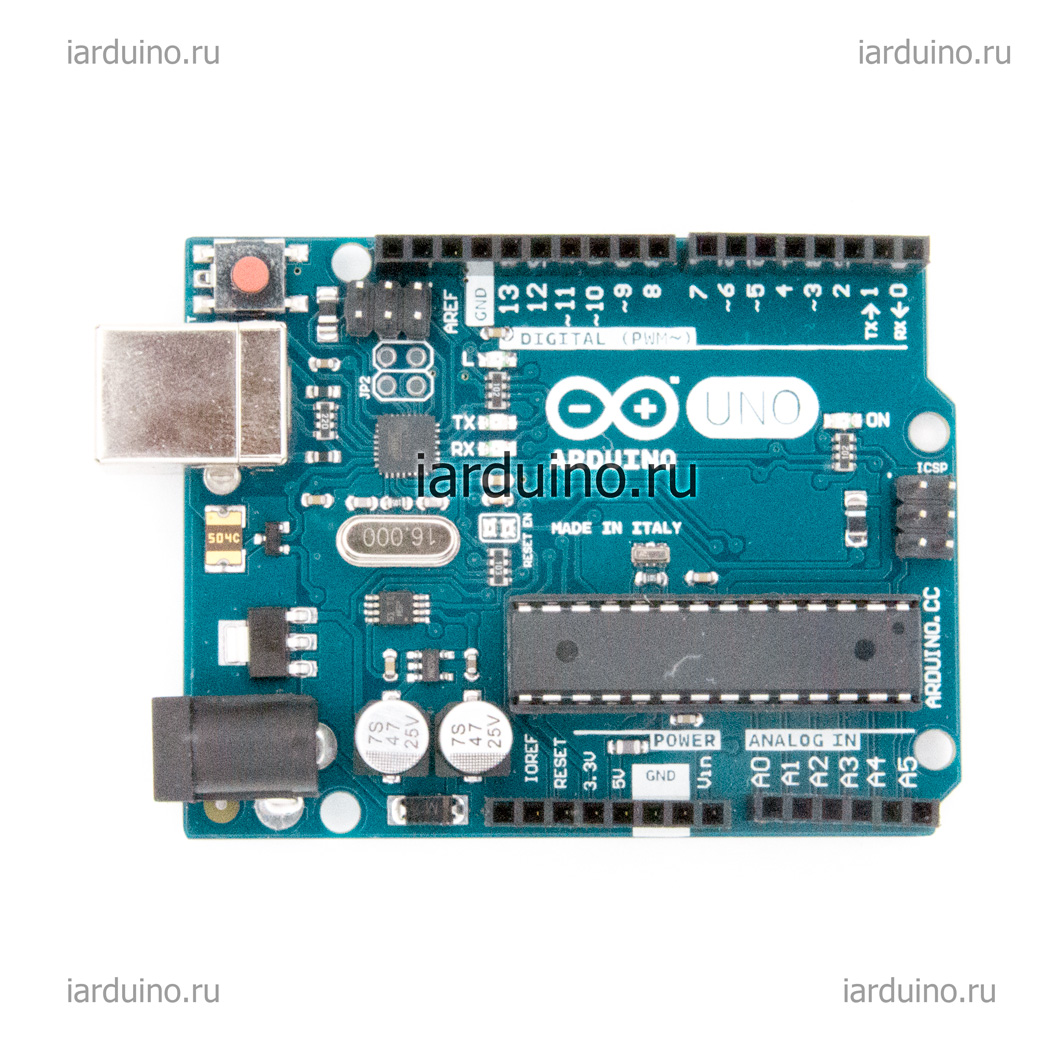

Arduino Uno

функционал как у ProMini и Nano
  • Подходят shield созданные под Arduino UNO
  • Плата является самой распространённой в семействе Arduino, именно для неё создано наибольшее количество уроков
  • Благодаря наличию DIP панели, можно менять микроконтроллер
  • Нельзя установить на Breadboard без использования проводов
  • При одинаковом функционале с Arduino ProMini, Nano и Micro плата имеет в разы большие размеры

Arduino Mega 2560


  • Подходят shield созданные под Arduino UNO
  • Максимальное количество выводов
  • Расширенный объем всех видов памяти
  • Нельзя установить на Breadboard без использования проводов
  • Самый большой размер платы во всём семействе Arduino

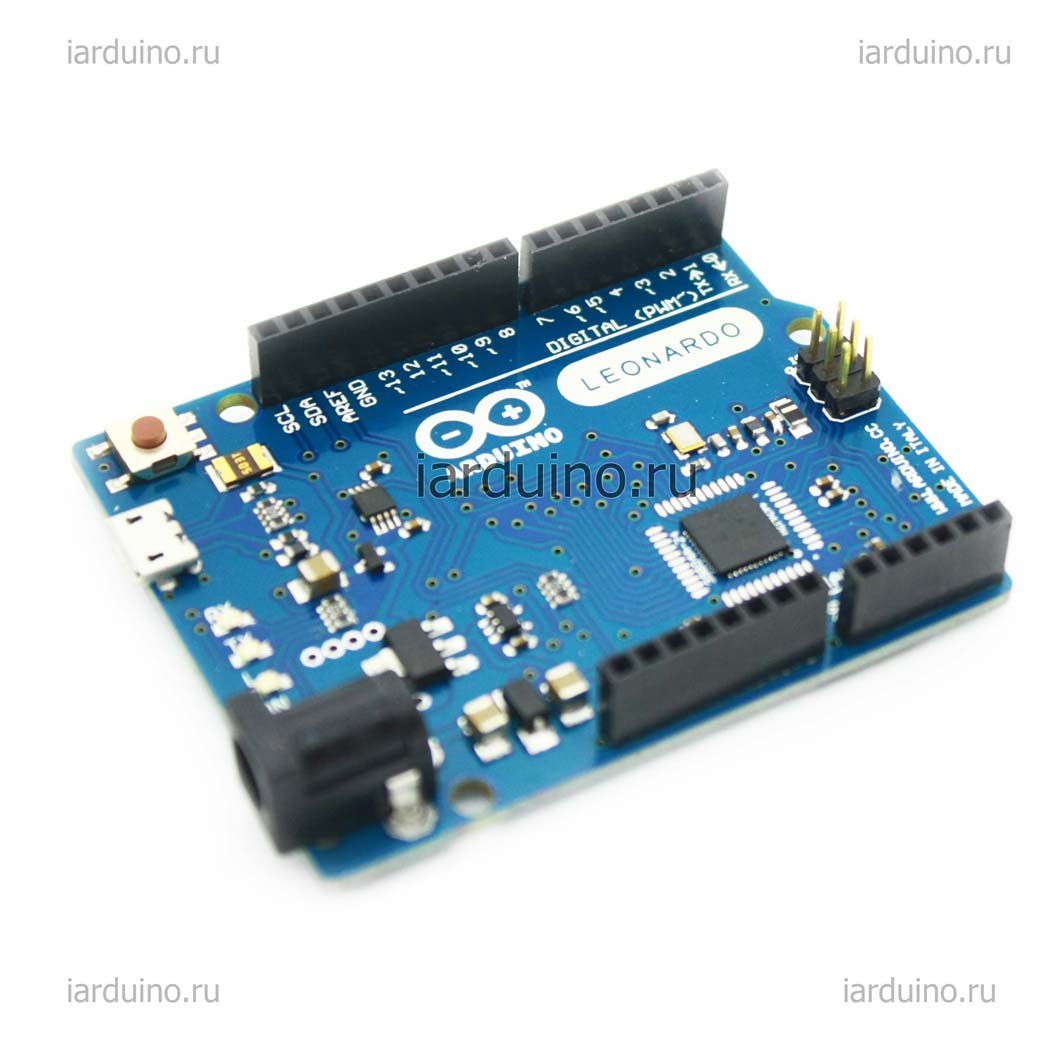

Arduino Leonardo

функционал как у MICRO
  • Подходят shield созданные под Arduino UNO
  • Плата является усовершенствованной версией Arduino UNO и работает с большинством её скетчей
  • Есть возможность имитировать различные USB устройства при подключении к ПК (плата будет определяться как мышь, клавиатура и т.д.)
  • Нельзя установить на Breadboard без использования проводов
  • Передача функции контроллера USB на микроконтроллер, привело к увеличению объёма flash-памяти выделяемой под загрузчик
  • Некоторые скетчи созданные под Arduino Uno не работают на Leonardo, т.к. используются разные микроконтроллеры

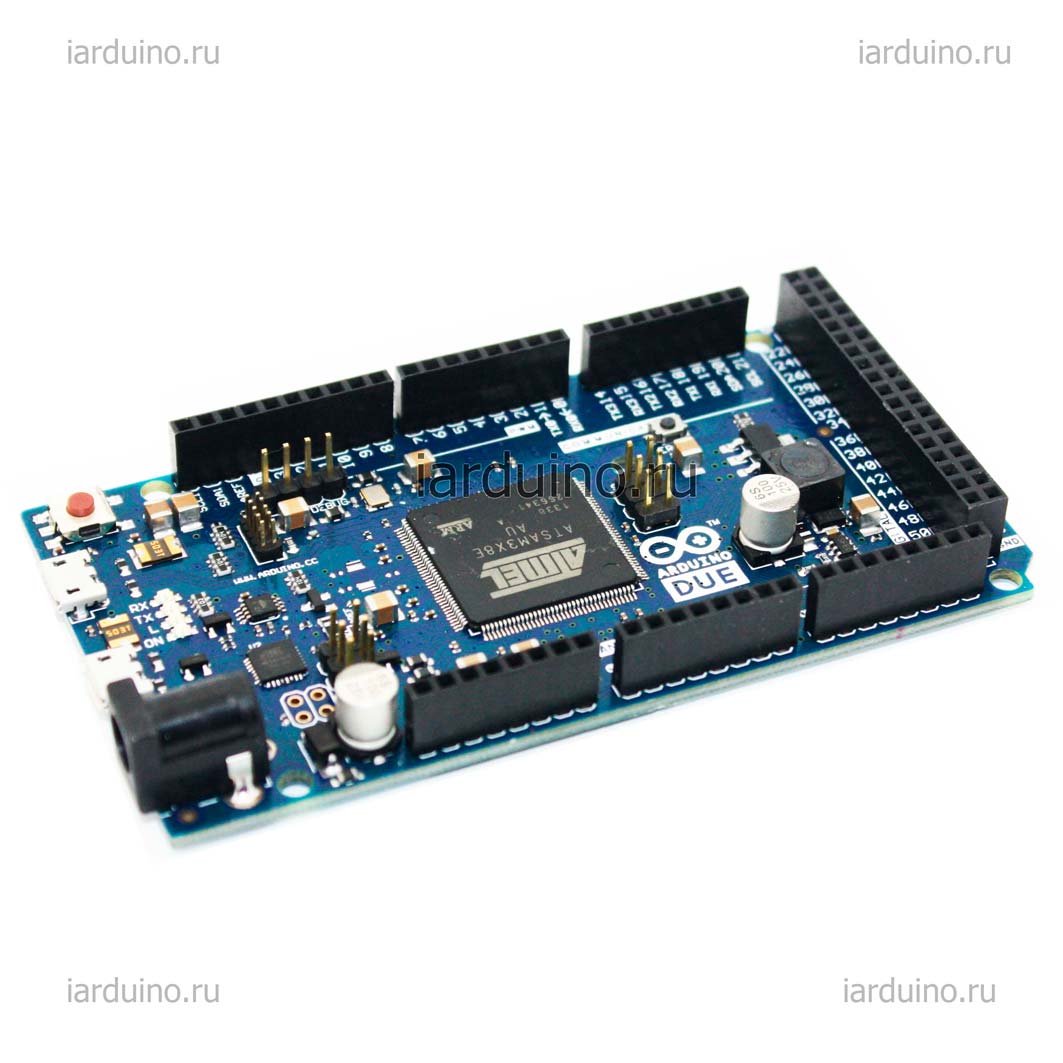

Arduino Due


  • Количество выводов как у Arduino Mega
  • Внедрены два аналоговых выхода
  • Используется мощный 32 разрядный микроконтроллер с тактовой частотой 84МГц
  • Нельзя установить на Breadboard без использования проводов
  • Самый большой размер платы во всём семействе Arduino
  • Не все скетчи предусматривают столь высокую тактовую частоту
  • Не все shield предусматривают передачу сигналов с граничным напряжением 3,3В
  • Напряжение питания 3,3В

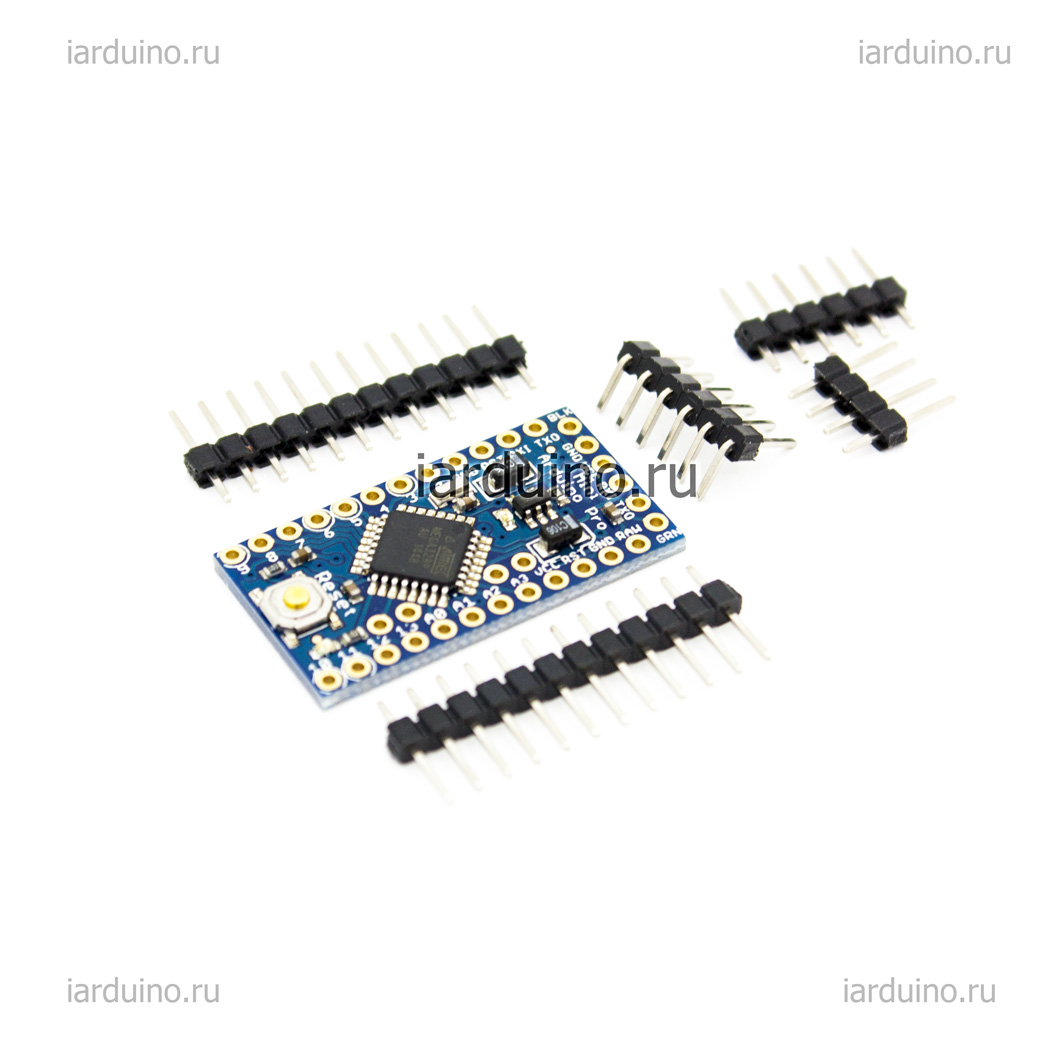

Arduino ProMini 3.3V

функционал как у Nano и UNO

  • Можно использовать для конструирования схем на Breadboard
  • Самая миниатюрная плата в семействе Arduino
  • Поставляется без впаянных штыревых контактов, что позволяет использовать навесной монтаж
  • Не подходят shield созданные под Arduino UNO
  • Нет контроллера USB, в связи с чем требуется внешний программатор
  • Самая маленькая тактовая частота микроконтроллера, всего 8МГц
  • Напряжение питания 3,3В

Arduino ProMini 5V

функционал как у Nano и UNO

  • Можно использовать для конструирования схем на Breadboard
  • Самая миниатюрная плата в семействе Arduino
  • Поставляется без впаянных штыревых контактов, что позволяет использовать навесной монтаж
  • Не подходят shield созданные под Arduino UNO
  • Нет контроллера USB, в связи с чем требуется внешний программатор

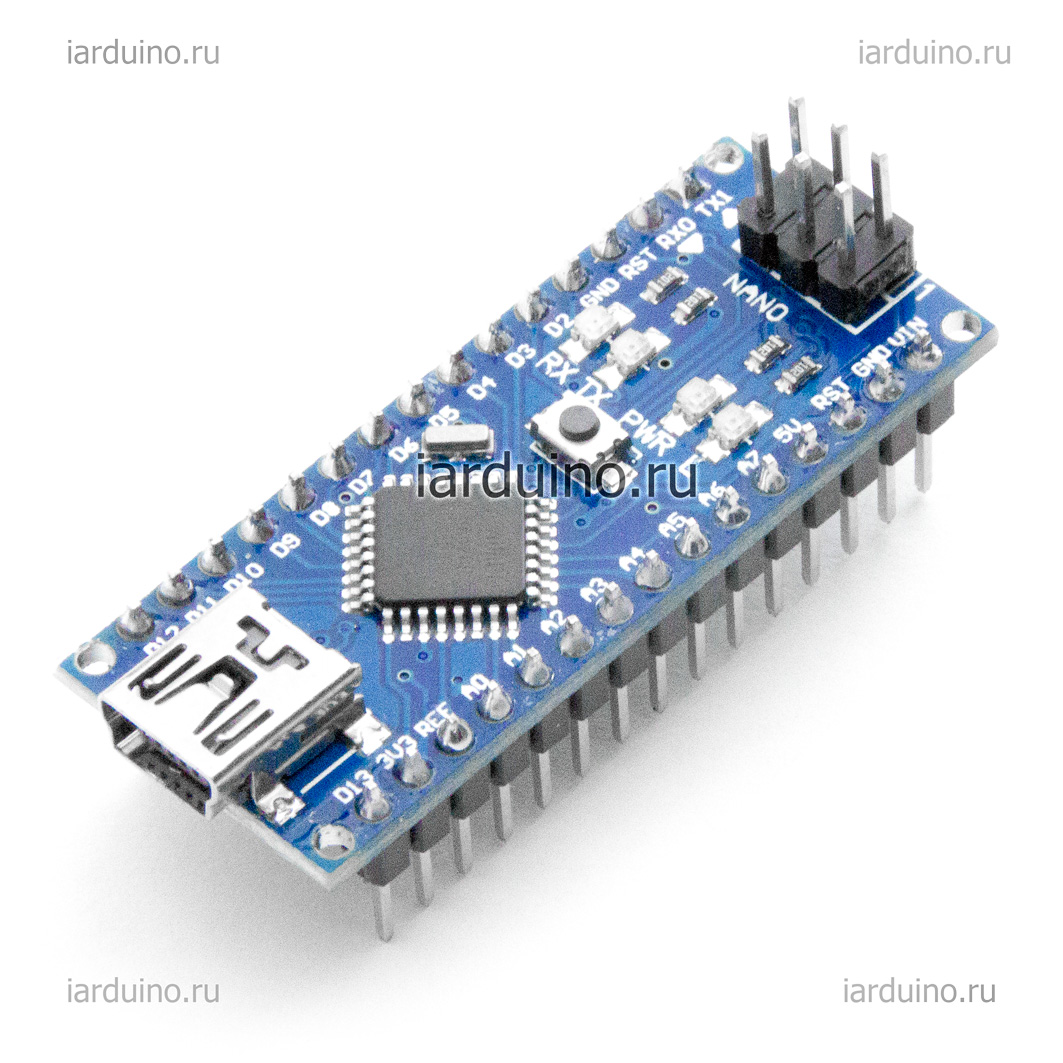

Arduino NANO V3.0

функционал как у ProMini и UNO

  • Можно использовать для конструирования схем на Breadboard
  • Плата незначительно больше чем Arduino ProMini, но имеет порт USB и не требует использования внешнего программатора
  • Не подходят shield созданные под Arduino UNO
  • Внедрение порта USB cконтроллером, привело к увеличению объёма flash-памяти выделяемой под загрузчик (по сравнению с Arduino ProMini)

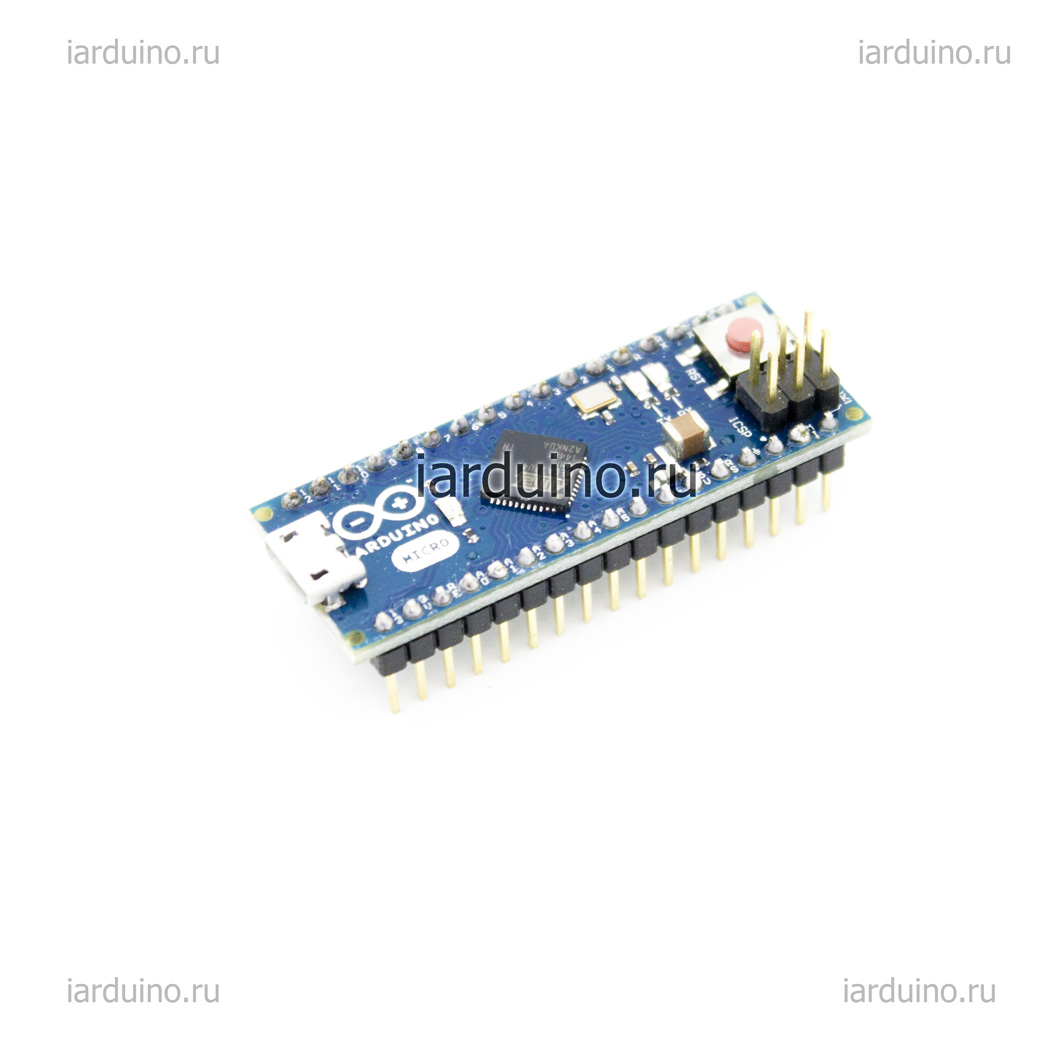

Arduino MICRO

функционал как у Leonardo

  • Можно использовать для конструирования схем на Breadboard
  • Плата незначительно больше чем Arduino Nano, но имеет весь функционал Arduino Leonardo
  • Есть возможность имитировать различные USB устройства при подключении к ПК (плата будет определяться как мышь, клавиатура и т.д.)
  • Не подходят shield созданные под Arduino UNO
  • Передача функции контроллера USB на микроконтроллер, привело к увеличению объёма flash-памяти выделяемой под загрузчик

Первый вопрос влияющий на выбор Arduino - какой проект Вы хотите реализовать′

Если Вы хотите создать уже готовый проект, любезно предоставленный другими разработчиками, то логичным приобретением будет та Arduino, на которой проект был создан изначально. Здесь стоит отметить тот факт, что теперь, на территории РФ платы Arduino распространяются под торговой маркой Geduino. То есть, как Вы правильно поняли, Arduino Micro отличается от Geduino Micro названием и логотипом (это не аналог), о чем написано на официальном сайте. А так как последняя стоит дешевле, то выбор очевиден.

Если Вы не определились с проектом, но хотите приобрести Arduino для собственных экспериментов, то немаловажным фактором является количество различных примеров в сети, под ту или иную Arduino. Тут несомненным лидером является Arduino UNO, это объясняется тем, что данная плата является старшей в линейке Arduino, при этом не является устаревшей, так как претерпела не мало изменений с момента создания.

Если Вы собираетесь реализовать собственный проект, то к выбору Arduino стоит подходить методом исключения. Если в Вашем проекте имеются модули с выводами под Arduino Uno, тогда исключаем Arduino ProMini 3.3V, Arduino ProMini 5V, Arduino Nano и Arduino MICRO. Если таковые модули в проекте не предусмотрены, то сначала исключаем те Arduino, которые не подходят по размерам, а затем те Arduino, количество выводов (цифровых, аналоговых, ШИМ, интерфейсных), тактовая частота и напряжение питания которых, больше чем требуется по проекту. При этом запас памяти должен быть не менее 30% от требуемого проектом.

Чуть сложнее обстоят дела с аналогами. Они похожи по названию на оригинал (например: xDuino UNO R3 CH340G и DCcduino UNO R3 CH340G, - это аналоги Arduino UNO R3, а Arduino NANO CH340G - аналог Arduino Nano), но могут иметь другой тип USB разъема, немного отличаться по габаритам, иметь иной контроллер USB, иной тип корпуса микроконтроллера, цвет платы и т.д. Здесь нужно понимать, что данные платы повторяют функционал их оригинала (на который они похожи названием), так как используют тот же микроконтроллер ATmega, той же серии. Габариты платы, корпус микроконтроллера и тип USB порта, можно определить по фото. А наличие «CH340G» в названии, означает о том, что в качестве контроллера USB используется не стандартный для Arduino чип FTDI, а его аналог CH340G, следовательно, для подключения такой Arduino к компьютеру, нужно установить драйвер для чипа CH340G. Данные платы подойдут тем, кто считает, что однократная установка драйвера не является неудобством, а пониженная цена - является преимуществом перед оригинальным названием.
