Общие сведения
Источник питания 5 / 5-12В - это источник питания с двумя выходами: 5В на первой колодке, и регулируемое напряжение 5-12В на второй. Подходит для плат Arduino, ESP32, Rasperry Pi, и других нагрузок, требующих от 5 до 12 Вольт постоянного тока.
В модуль встроен контроллер заряда Li-Ion аккумуляторов. Кроме того, источник питания 5 / 5-12В выполнен в формате, совместимым с ПВХ конструктором.

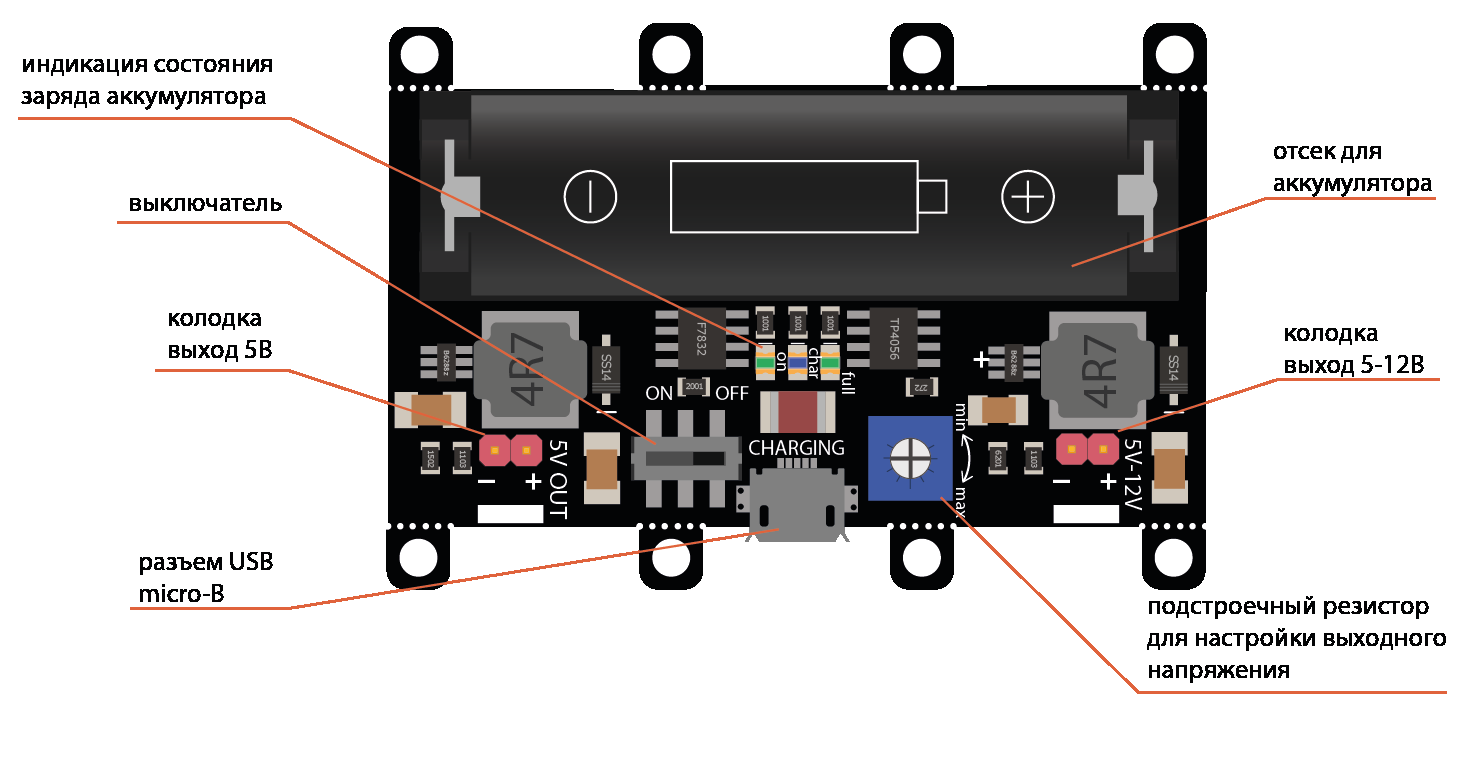

На плате таже имеются светодиоды, выполняющие роль индикаторов при зарядке аккумулятора. При включении модуля загорается светодиод "on", в процессе заряда горит светодиод "char", а при достижении максимального уровня заряда загорается светодиод "full".
Видео
Характеристики
- Входное напряжение питания зарядного устройства: 5 В (порт USB micro-B);
- Выходное напряжение питания модуля: 5 В, 5-12В (постоянного тока);
- Напряжение заряда аккумулятора: 4,2 В;
- Тип аккумулятора: Li-ion (литий-ионный) 3,7 В, формат 14500;
- Ток заряда аккумулятора: 0,5 А;
- Максимальная выходная мощность каждого канала: 7Вт (что соответствует току примерно 1,4А для канала 5В и 0,6А для канала 5-12В);
- Ток разряда аккумулятора во включённом состоянии без внешней нагрузки: менее 1 мА;
- Рабочая температура: 0 ... 70 °С;

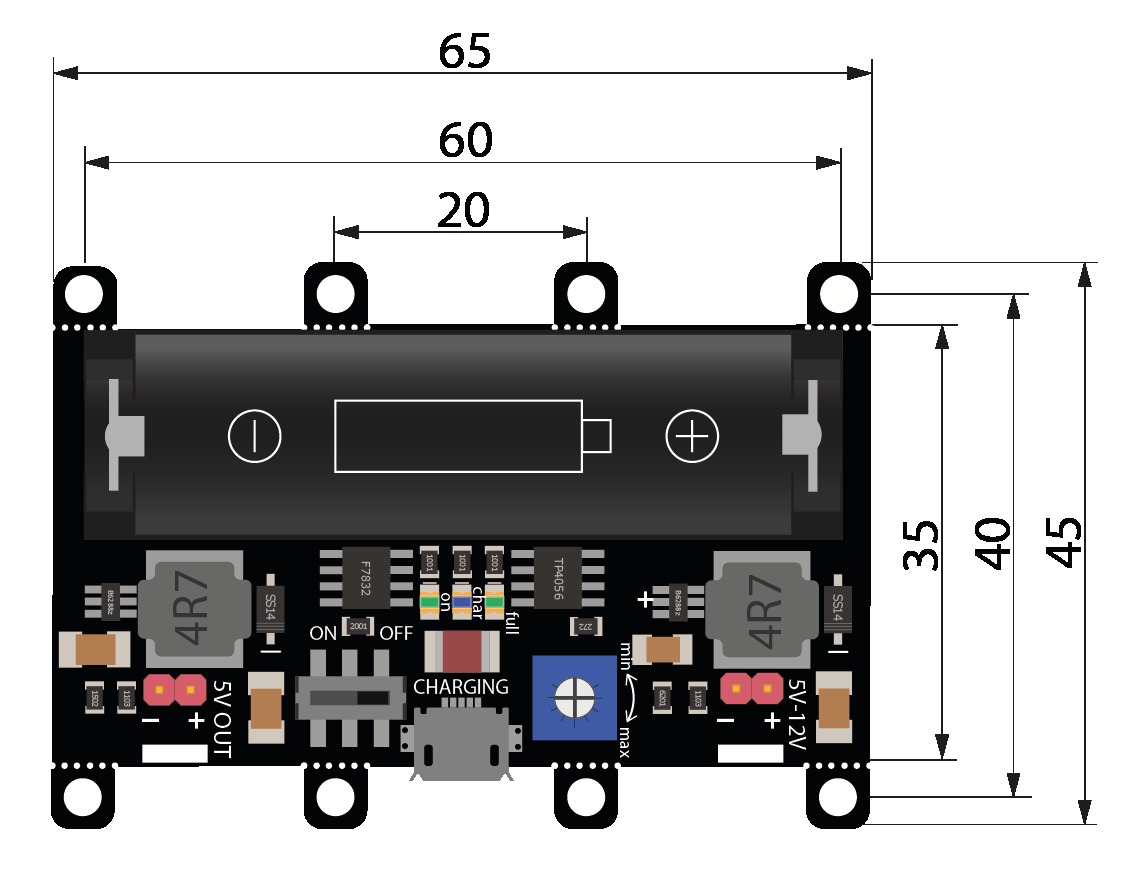

- Размеры, мм:

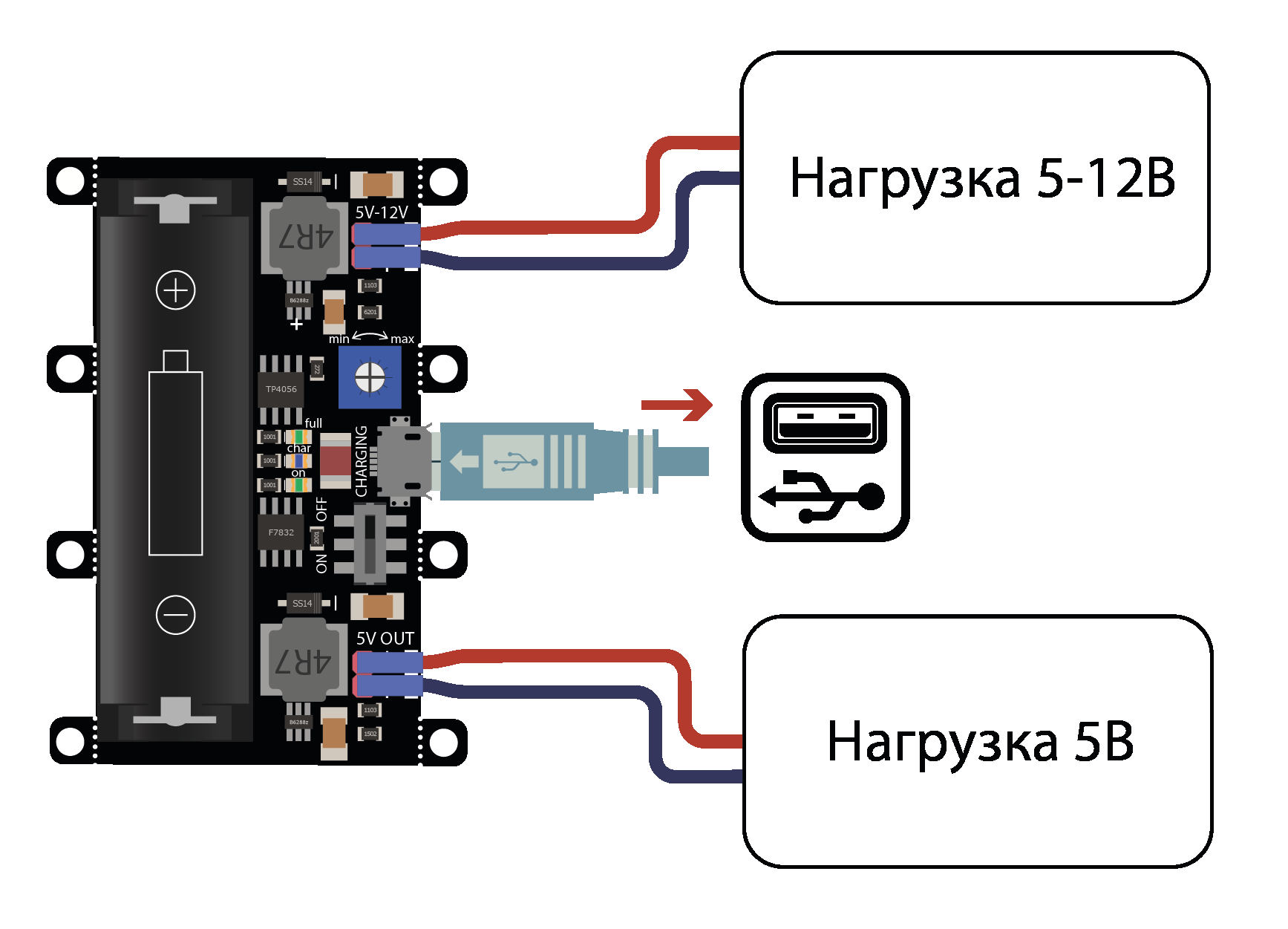

Подключение нагрузки
Соблюдайте полярность при установке аккумулятора.
Используйте аккумулятор с защитой!
Нагрузку можно подключать одновременно к обом колодкам. Также одновременно можно заряжать аккумулятор. Это означает, что одним из вариантов использования модуля является бесперебойное питание - в случае отключения питания USB, подключенная нагрузка продолжит получать питание от аккумулятора.
Будьте внимательны при настройке напряжения питания на колодке 5-12В. В случае, если подключенная нагрузка не рассчитана на 12В, необходимо настраивать напряжение при отключенной нагрузке, чтобы случайно не подать на потребитель напряжение выше максимально допустимого. Настройка напряжения производится с помощью подстроечного резистора.
Настраивайте напряжение на колодке 5-12В при отключенной нагрузке

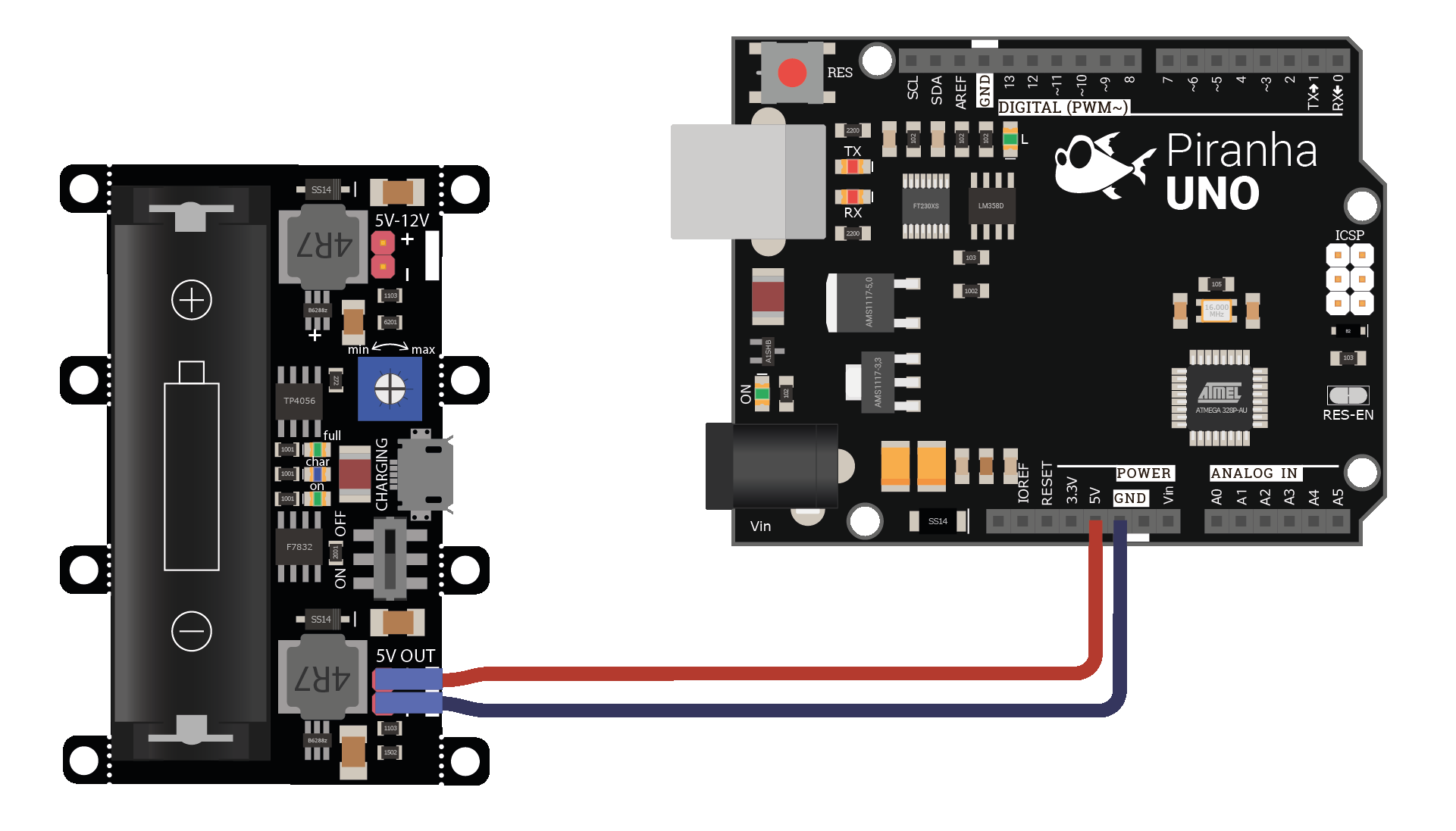

Подключение к отладочным платам
| Вывод Arduino | Вывод модуля 5V OUT |
|---|---|
| 5V | + |
| GND | - |
Мы показали пример с Piranha Uno, однако остальные платы подключаются аналогично.

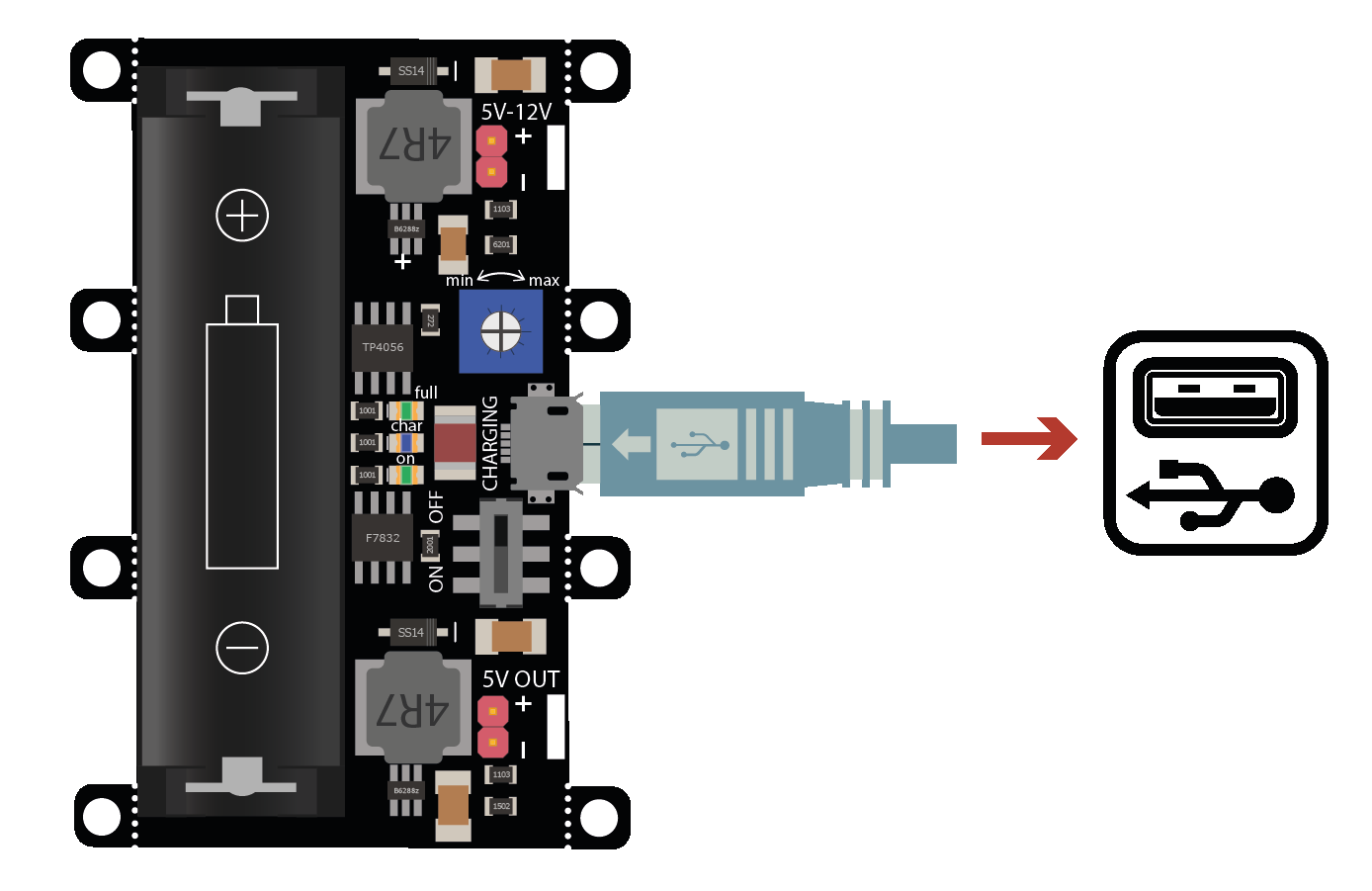

Подключение зарядного устройства
Нагрузка может быть подключена во время заряда аккумулятора.
