Тензодатчики и НХ711. Руководство пользователя.

Общие сведения:

Тензодатчики (типа "мост" и типа "полу-мост") и микросхема HX711 — связка, которая позволит создавать устройства для измерения веса или давления, оказываемого на поверхность датчика, а затем передавать эти показания (с высокой точностью) на плату Arduino.

Видео:

Спецификация:

Спецификация HX711

  • Разрядность АЦП: 24 бит;
  • Коэффициент усиления:
    • Вход А: 64 или 128;
    • Вход В: 32;
  • Частота измерений: 10/80 Гц;
  • Напряжение питания: 5В;
  • Потребляемый ток: до 10 мА;
  • Размеры: 34мм х 21мм;

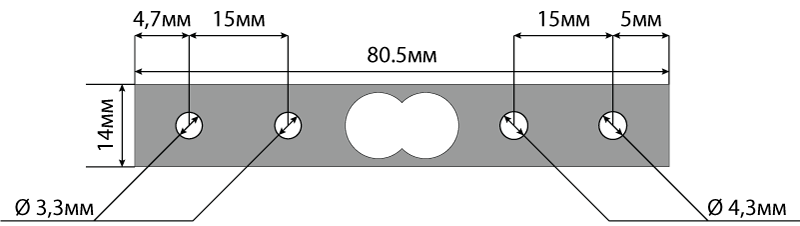

Спецификация тензодатчиков мостовых

  • Максимальный вес: 1/5/10/20 кг;
  • Отверстия под винты: M4/M5 (подходит под винт с потайной головкой);
  • Размеры: 14мм х 14мм х 80.5мм;

Спецификация тензодатчика полумостового

  • Максимальный вес: 50 кг;
  • Размеры: 34мм х 34мм х 9мм;

Подробнее о плате HX711:

Микросхема HX711 позволяет с высокой точностью получать показания веса или давления, оказываемого на тензодатчик (он же - тензорезистор).

Микросхема имеет 2 канала считывания показания счётчика: А и В:

  • Канал А имеет возможность выбора коэффициента усиления: 64 или 128.
  • Канал В имеет фиксированный коэффициент усиления, равный 32.

Это позволяет подключать к микросхеме HX711 до 2 независимых тензодатчиков! Однако, следует помнить, что чем выше коэффициент усиления, тем выше точность измерения показаний.

Подробнее о датчиках:

Тензорезистивные датчики предназначены для создания на их основе весов, датчиков давления или концевых датчиков.

В основе своей конструкции имеют тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации.

Существует 2 версии данных датчиков:

  • 1 — те, в которых резисторы объединены в мост, подключённый непосредственно к АЦП, который фиксирует изменения значений резисторов. Датчики выполнены из алюминия, имеют форму бруска с 4 отверстиями на одной плоскости и особым сдвоенным отверстием на другой. При установке датчике в рабочее положение необходимо жёстко закрепить одну его сторону, а на вторую установить (при необходимости) платформу для завешивания грузов. Имеют на выходе из датчика 4 провода.

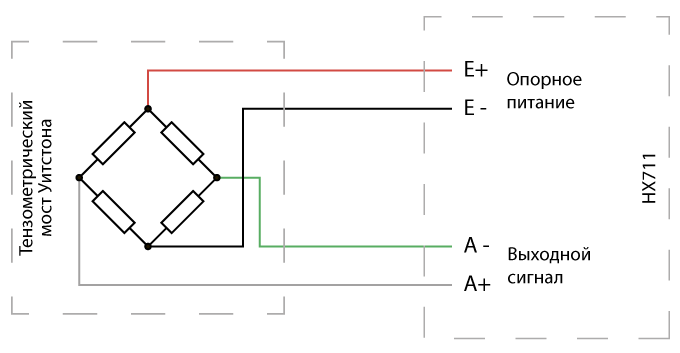

Схема устройства и подключения мостового датчика к микросхеме HX711:

  • 2 — те, в которых резисторы объединены в полумост, подключаются между собой, чтобы образовать полный мост и, затем, подключаются к АЦП, который фиксирует изменения значений резисторов. Имеют на выходе из датчика 3 провода. Схема их устройства и подключения следующая:

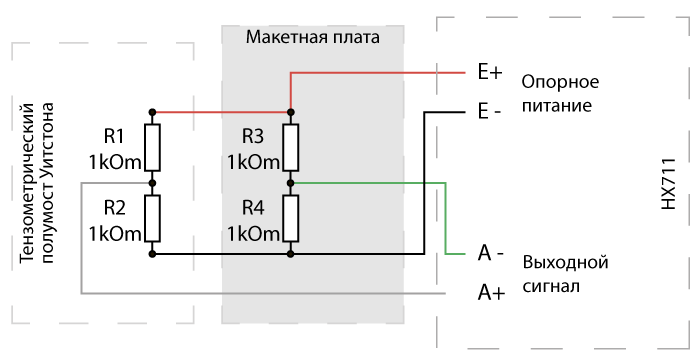

Схема устройства и подключения полу-мостового датчика к микросхеме HX711:

Для 1 тензодатчика:

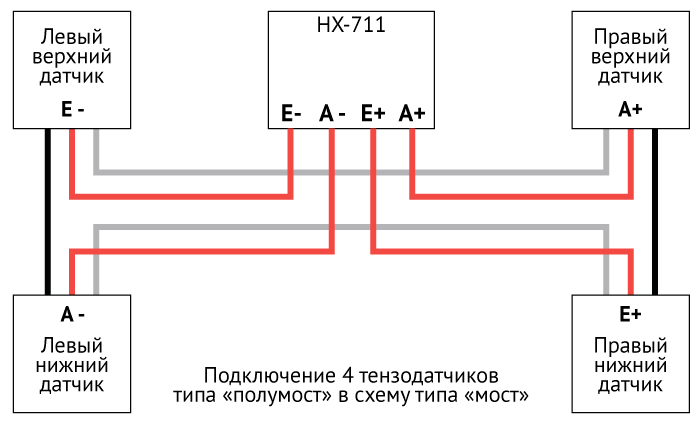

Для 4 тензодатчиков:

Обратите внимание на то, что если полученные значения имеют отрицательный знак, то вам следует поменять местами датчики, подключенные к выводам А+ и А -

Следует также отметить, что показания тензодатчиков зависят от температуры окружающей среды — при разных температурах показания могут отличаться. Помните это и используйте "тарирование" (обнуление значений датчика) каждый раз при резких перепадах температуры. Если же работа датчика предполагается в условиях перепада температур в известном диапазоне, то вы можете воспользоваться одним из датчиков температуры и создать таблицу зависимости калибровочного коэффициента (calibration_factor) от температуры.

Подключение:

Микросхема HX711

На плате есть два разъёма – P1 и P2, на которых имеются следующие обозначения:

Разъём P1

  • GND - земля;
  • VCC - питание 5В;
  • DT, SCK – информационные выводы;

Разъём P2

  • E– , E+  - питание тензорного моста;
  • A– , A+  - подключение канала А;
  • В– , В+  - подключение канала В;

Тензодатчик (мостовой)

У данного тензодатчика 4 выходных провода:

Провода тензодатчикаВыводы микросхемы HX711
Красный проводE+
Чёрный проводE-
Зелёный проводA-
Белый проводA+

Тензодатчик (полумостовой)

У данного тензодатчика 3 выходных провода:

Провода тензодатчика
Выводы микросхемы HX711
Красный проводE+
Чёрный проводE-
Белый провод
A+
В схему необходимо добавить делитель напряжения и выход подключить к плате HX711 (см. рисунок выше!):
Провода тензодатчикаВыводы микросхемы HX711
Зелёный проводA-

HX711

Данная плата подключается к Arduino по 4 проводам:

Выводы микросхемы HX711Выводы Arduino
GNDGND
VCC5V
DTлюбой цифровой вывод (указывается в скетче)
SCKлюбой цифровой вывод (указывается в скетче)

Подключение HX711 к Arduino можно осуществить одним из 2 способов:

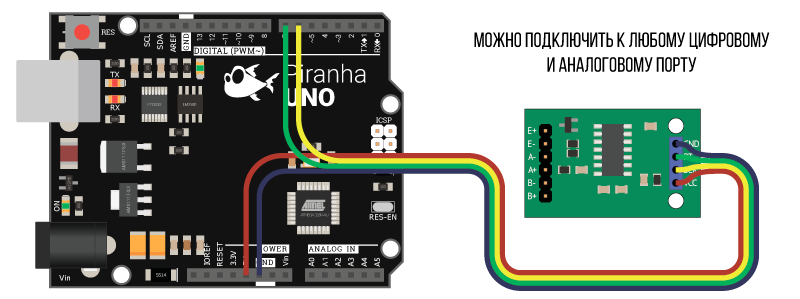

  1. Напрямую к плате Arduino/Piranha UNO:

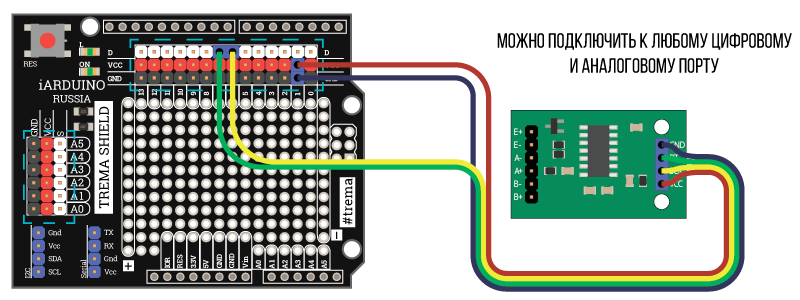

  2. К одному из шилдов для подключения:

Питание:

Входное напряжение 5В, подаётся на выводы Vcc (V) и GND (G).

Примеры:

Калибровочный скетч для мостового датчика

#include "HX711.h"                                                                        // подключаем библиотеку для работы с АЦП и тензодатчиками

HX711 scale;                                                                              // создаём объект scale для работы с тензодатчиком

uint8_t DOUT_PIN = 7;                                                                     // указываем вывод DOUT, к которому подключен HX711
uint8_t SCK_PIN  = 6;                                                                     // указываем вывод SCK , к которому подключен HX711

float     weight_of_standard = 167.8;                                                     // указываем эталонный вес
float     conversion_rate    = 0.035274;                                                  // указываем коэффициент для перевода из унций в граммы
const int z                  = 10;                                                        // указываем количество измерений, по которым будет найдено среднее значение
float     calibration_value[z];                                                           // создаём массив для хранения считанных значений
float     calibration_factor = 0;                                                         // создаём переменную для значения калибровочного коэффициента

void setup() {
  Serial.begin(57600);                                                                    // инициируем работу с последовательным портом на скорости 57600 бод
  scale.begin(DOUT_PIN, SCK_PIN);                                                         // инициируем работу с платой HX711, указав номера выводов Arduino, к которым подключена плата
  scale.set_scale();                                                                      // не калибруем полученные значения
  scale.tare();                                                                           // обнуляем вес на весах (тарируем)
  Serial.println("You have 10 seconds to set your known load");                           // выводим в монитор порта текст о том, что у вас есть 10 секунд для установки эталонного веса на весы
  delay(10000);                                                                           // ждём 10 секунд
  Serial.print("calibration factor: ");                                                   // выводим текст в монитор поседовательного порта
  for (int i = 0; i < z; i++) {                                                           // запускаем цикл, в котором
    calibration_value[i] = scale.get_units(1) / (weight_of_standard / conversion_rate);   // считываем значение с тензодатчика и переводим его в граммы
    calibration_factor += calibration_value[i];                                           // суммируем все значения
  }
  calibration_factor = calibration_factor / z;                                            // делим сумму на количество измерений
  Serial.println(calibration_factor);                                                     // выводим в монитор порта значение корректирующего коэффициента
}

void loop() {}

Вывод значений веса с 1 мостового тензодатчика в монитор последовательного порта (после калибровки)

#include "HX711.h"                                            // подключаем библиотеку для работы с тензодатчиком

#define DT  A0                                                // Указываем номер вывода, к которому подключен вывод DT  датчика
#define SCK A1                                                // Указываем номер вывода, к которому подключен вывод SCK датчика

HX711 scale;                                                  // создаём объект scale

float calibration_factor = -14.15;                            // вводим калибровочный коэффициент
float units;                                                  // задаём переменную для измерений в граммах
float ounces;                                                 // задаём переменную для измерений в унциях

void setup() {
  Serial.begin(9600);                                         // инициируем работу последовательного порта на скорости 9600 бод
  scale.begin(DT, SCK);                                       // инициируем работу с датчиком
  scale.set_scale();                                          // выполняем измерение значения без калибровочного коэффициента
  scale.tare();                                               // сбрасываем значения веса на датчике в 0
  scale.set_scale(calibration_factor);                        // устанавливаем калибровочный коэффициент
}

void loop() {
  Serial.print("Reading: ");                                  // выводим текст в монитор последовательного порта
  for (int i = 0; i < 10; i ++) {                             // усредняем показания, считав значения датчика 10 раз
    units = + scale.get_units(), 10;                          // суммируем показания 10 замеров
  }
  units = units / 10;                                         // усредняем показания, разделив сумму значений на 10
  ounces = units * 0.035274;                                  // переводим вес из унций в граммы
  Serial.print(ounces);                                       // выводим в монитор последовательного порта вес в граммах
  Serial.println(" grams");                                   // выводим текст в монитор последовательного порта
}

Вывод значений веса с 4 мостовых тензодатчиков в монитор последовательного порта (после калибровки)

#include "HX711.h"                                                   // подключаем библиотеку для работы с платой HX711

HX711 load_cells[4];                                                 // создаём 4 объекта для работы с тензодатчиками

const uint8_t CLK[4]          = {      2,      4,      6,      8};   // создаём массив с номерами выводов Arduino, к которым подключен вывод SCK
const uint8_t DOUT[4]         = {      3,      5,      7,      9};   // создаём массив с номерами выводов Arduino, к которым подключен вывод DOUT
const float   GAIN[4]         = { -14.16, -14.14,  -8.58, -13.45};   // создаём массив с корректирующими коэффициентами для каждого датчика
float         loads[4]        = {    0.0,    0.0,    0.0,    0.0};   // создаём массив для хранения значений с каждого датчика
float         total_load      = 0.0;                                 // создаём переменную для хранения конечного значения веса
uint8_t       BUTTON_PIN      = A0;                                  // указываем вывод, к которому подключена кнопка тары
float         conversion_rate = 0.035274;                            // указываем коэффициент для перевода из унций в граммы

void setup() {
  Serial.begin(57600);                                               // инициируем работу с последовательным портом на скорости 57600 бод
  pinMode(BUTTON_PIN, INPUT_PULLUP);                                 // настраиваем вывод для работы с кнопкой в режим ВХОДА
  for (int i = 0; i < 4; i++) {                                      // выполняем цикл, в котором
    load_cells[i].begin(DOUT[i], CLK[i]);                            // выполняем инициализацию 4 тензодатчиков
    load_cells[i].set_scale(GAIN[i]);                                // устанавливаем корректирующие коэффициенты для каждого тензодатчика
    load_cells[i].tare();                                            // обнуляем значение на каждом датчике (тарируем)
  }
}

void loop() {
  if (digitalRead(BUTTON_PIN)) {                                     // если кнопка была нажата, то
    Serial.println("Button push!");                                  // выводим текст в монитор последовательного порта о том, что кнопка была нажата
    for (int i = 0; i < 4; i++) {                                    // выполняем цикл, в котором
      load_cells[i].tare();                                          // обнуляем значения веса на каждом тензодатчике
    }
  }
  total_load = 0.0;                                                  // обнуляем значение измеренного веса
  for (int i = 0; i < 4; i++) {                                      // выполняем цикл, в котором
    loads[i] = load_cells[i].get_units(1) * conversion_rate;         // считываем значение веса на каждом тензодатчике и преобразуем их из унций в граммы
    total_load += loads[i];                                          // суммируем все значения
  }
  Serial.println(total_load);                                        // выводим в монитор последовательного порта значение веса
  delay(700);                                                        // ждём 700 мс
}

Калибровочный скетч для полумостового датчика

#include "HX711.h"                                                                        // подключаем библиотеку для работы с АЦП и тензодатчиками

HX711 scale;                                                                              // создаём объект scale для работы с тензодатчиком

uint8_t DOUT_PIN = 3;                                                                     // указываем вывод DOUT, к которому подключен HX711
uint8_t SCK_PIN  = 2;                                                                     // указываем вывод SCK , к которому подключен HX711

float     weight_of_standard = 637;                                                       // указываем эталонный вес
float     conversion_rate    = 0.035274;                                                  // указываем коэффициент для перевода из унций в граммы
float     calibration_factor = 0;                                                         // создаём переменную для значения калибровочного коэффициента

void setup() {
  Serial.begin(57600);                                                                    // инициируем работу с последовательным портом на скорости 57600 бод
  scale.begin(DOUT_PIN, SCK_PIN);                                                         // инициируем работу с платой HX711, указав номера выводов Arduino, к которым подключена плата
  scale.set_scale();                                                                      // не калибруем полученные значения
  scale.tare();                                                                           // обнуляем вес на весах (тарируем)
  Serial.println("You have 10 seconds to set your known load");                           // выводим в монитор порта текст о том, что у вас есть 10 секунд для установки эталонного веса на весы
  delay(10000);                                                                           // ждём 10 секунд
  Serial.print("calibration factor: ");                                                   // выводим текст в монитор поседовательного порта
  calibration_factor = scale.get_units(10) / (weight_of_standard / conversion_rate);      // считываем значение с тензодатчика
  Serial.println(calibration_factor);                                                     // выводим в монитор порта значение корректирующего коэффициента
}

void loop() {}

Вывод значений веса с 1 полумостового тензодатчика в монитор последовательного порта (после калибровки)

#include "HX711.h"                                            // подключаем библиотеку для работы с тензодатчиком

uint8_t DOUT_PIN = 3;                                         // указываем вывод DOUT, к которому подключен HX711
uint8_t SCK_PIN  = 2;                                         // указываем вывод SCK , к которому подключен HX711

HX711 scale;                                                  // создаём объект scale

float calibration_factor = -0.64;                             // вводим калибровочный коэффициент
float units;                                                  // задаём переменную для измерений в граммах
float ounces;                                                 // задаём переменную для измерений в унциях

void setup() {
  Serial.begin(57600);                                        // инициируем работу последовательного порта на скорости 9600 бод
  scale.begin(DOUT_PIN, SCK_PIN);                             // инициируем работу с датчиком
  scale.set_scale();                                          // выполняем измерение значения без калибровочного коэффициента
  scale.tare();                                               // сбрасываем значения веса на датчике в 0
  scale.set_scale(calibration_factor);                        // устанавливаем калибровочный коэффициент
}

void loop() {
  Serial.print("Reading: ");                                  // выводим текст в монитор последовательного порта
  ounces = scale.get_units(10);                               // получаем значение с датчика, усреднённое по 10 измерениям
  units = ounces * 0.035274;                                  // переводим вес из унций в граммы
  Serial.print(ounces);                                       // выводим в монитор последовательного порта вес в граммах
  Serial.println(" grams");                                   // выводим текст в монитор последовательного порта
}

Вывод значений веса с 4 полумостовых тензодатчиков, объединённых в мост в монитор последовательного порта (после калибровки)

#include "HX711.h"                                            // подключаем библиотеку для работы с тензодатчиком

uint8_t DOUT_PIN = 3;                                         // указываем вывод DOUT, к которому подключен HX711
uint8_t SCK_PIN  = 2;                                         // указываем вывод SCK , к которому подключен HX711

HX711 scale;                                                  // создаём объект scale

float calibration_factor = -0.77;                             // вводим калибровочный коэффициент
float units;                                                  // задаём переменную для измерений в граммах
float ounces;                                                 // задаём переменную для измерений в унциях

void setup() {
  Serial.begin(57600);                                        // инициируем работу последовательного порта на скорости 9600 бод
  scale.begin(DOUT_PIN, SCK_PIN);                             // инициируем работу с датчиком
  scale.set_scale();                                          // выполняем измерение значения без калибровочного коэффициента
  scale.tare();                                               // сбрасываем значения веса на датчике в 0
  scale.set_scale(calibration_factor);                        // устанавливаем калибровочный коэффициент
}

void loop() {
  Serial.print("Reading: ");                                  // выводим текст в монитор последовательного порта
  ounces = scale.get_units(10);                               // получаем значение с датчика, усреднённое по 10 измерениям
  units = ounces * 0.035274;                                  // переводим вес из унций в граммы
  Serial.print(ounces);                                       // выводим в монитор последовательного порта вес в граммах
  Serial.println(" grams");                                   // выводим текст в монитор последовательного порта
}

Описание функций библиотеки:

Подключение библиотеки:

    #include "HX711.h"        // подключаем библиотеку для работы с платой HX711
    #define DT  A0            // Указываем номер вывода, к которому подключен вывод DT
    #define SCK A1            // Указываем номер вывода, к которому подключен вывод SCK
    HX711 scale;              // создаём объект для работы с тензодатчиком

    Функция begin();

    • Назначение: инициирование работы микросхемы;
    • Синтаксис: begin(ПАРАМЕТР_1, ПАРАМЕТР_2, ПАРАМЕТР_3);
    • Параметры:
      • Обязательные:
        • ПАРАМЕТР_1 — указание вывода Arduino, к которому подключен вывод DOUT микросхемы HX711;
        • ПАРАМЕТР_2 — указание вывода Arduino, к которому подключен вывод SCK микросхемы HX711;
      • Необязательный:
        • ПАРАМЕТР_3 — указание коэффициента усиления по входу: 32 (канал В), 64/128 (канал А). Если параметр не указан, будет установлено значение 128.
    • Возвращаемые значения: Нет;
    • Примечание:
      • Функцию необходимо вызвать до обращения к любым другим функциям библиотеки;
      • Функцию достаточно вызвать один раз в коде setup;
    • Пример:
    scale.begin(DT, SCK);    // инициируем работу с датчиком

    Функция is_ready();

    • Назначение: проверка готовности АЦП к работе;
    • Синтаксис: is_ready();
    • Параметры: нет
    • Возвращаемые значения:
      • true - готов к работе / false - не готов;
    • Примечание: нет;
    • Пример:
      scale.is_ready();    // проверка готовности АЦП к работе

      Функция set_gain();

      • Назначение: установка коэффициента усиления;
      • Синтаксис: set_gain(ПАРАМЕТР);
      • Параметры:
        • ПАРАМЕТР - значение коэффициента усиления: 32, 64, 128;
      • Возвращаемые значения: нет;
      • Примечание:
        • Для канала А это значения 64 или 128;
        • Для канала В это значение 32;
      • Пример:
        scale.set_gain(64);    // Устанавливаем значение коэффициента усиления равным 64 (канал А)

        Функция read();

        • Назначение: считывание "сырых" значений из АЦП;
        • Синтаксис: read();
        • Параметры: нет;
        • Возвращаемые значения: "сырое" значение из АЦП;
        • Примечание:
          • Можно указать как до функции set_scale(), так и после неё. Это влияет на конечный результат, так как в первом случае калибровочный коэффициент не учитывается;
        • Пример:
          scale.read();    // Считывание "сырых" значений из АЦП

          Функция read_average();

          • Назначение: запрос среднего значения веса из АЦП (в унциях);
          • Синтаксис: read_average(ПАРАМЕТР);
          • Параметры:
            • ПАРАМЕТР — количество измерений, взятых из АЦП, по которым вычисляется среднее значение;
          • Возвращаемые значения: среднее значение измерений из АЦП;
          • Примечание:
            • Можно указать как до функции set_scale(), так и после неё. Это влияет на конечный результат, так как в первом случае калибровочный коэффициент не учитывается;
            • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
          • Пример:
            scale.read_average(10);    // считывание среднего значения по 10 измерениям

            Функция get_value();

            • Назначение: запрос значения, скорректированного с учётом веса тары (в унциях);
            • Синтаксис: get_value(ПАРАМЕТР);
            • Параметры:
              • ПАРАМЕТР — количество измерений, взятых из АЦП, по которым вычисляется среднее значение;
            • Возвращаемые значения: значение веса с учётом тары;
            • Примечание:
              • Можно указать как до функции set_scale(), так и после неё. Это влияет на конечный результат, так как в первом случае калибровочный коэффициент не учитывается;
              • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
            • Пример:
              scale.get_value(10); // Запрос среднего значения веса (по 10 замерам), из которого уже вычтена масса тары

              Функция get_units();

              • Назначение: запрос значения, скорректированного с учётом веса тары и калибровочного коэффициента (в унциях);
              • Синтаксис: get_units(ПАРАМЕТР);
              • Параметры:
                • ПАРАМЕТР — количество измерений, взятых из АЦП, по которым вычисляется среднее значение;
              • Возвращаемые значения: значение веса с учётом тары и калибровочного коэффициента;
              • Примечание:
                • Можно указать как до функции set_scale(), так и после неё. Это влияет на конечный результат, так как в первом случае калибровочный коэффициент не учитывается;
                • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
              • Пример:
                scale.get_units(5);    // Запрос среднего значения веса (по 5 замерам), из которого уже вычтена масса тары и внесён калибровочный коэффициент

                Функция tare();

                • Назначение: запрос значения тары, который будет вычтен из конечного значения веса (в унциях);
                • Синтаксис: tare(ПАРАМЕТР);
                • Параметры:
                  • ПАРАМЕТР — количество измерений, взятых из АЦП, по которым вычисляется среднее значение;
                • Возвращаемые значения: значение веса тары;
                • Примечание:
                  • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
                • Пример:
                  scale.tare(3);    // Запрос среднего значения веса тары (по 3 замерам)

                  Функция set_scale();

                  • Назначение: задание калибровочного коэффициента для перевода "сырых" значений АЦП в "удобочитаемые";
                  • Синтаксис: set_scale(ПАРАМЕТР);
                  • Параметры:
                    • ПАРАМЕТР — значение калибровочного коэффициента;
                  • Возвращаемые значения: нет;
                  • Примечание:
                  • Пример:
                    scale.set_scale(-4.5);    // Установка калибровочного коэффициента

                    Функция get_scale();

                    • Назначение: запрос значения установленного калибровочного коэффициента;
                    • Синтаксис: get_scale();
                    • Параметры: нет
                    • Возвращаемые значения: значение калибровочного коэффициента;
                    • Примечание: нет;
                    • Пример:
                      scale.get_scale();    // Запрос калибровочного коэффициента

                      Функция set_offset();

                      • Назначение: задание веса тары "вручную" (в унциях);
                      • Синтаксис: set_offset(ПАРАМЕТР);
                      • Параметры:
                        • ПАРАМЕТР — значение веса тары (в унциях);
                      • Возвращаемые значения: нет;
                      • Примечание:
                        • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
                      • Пример:
                        scale.set_offset(14175);    // Установка веса тары, равной 14175 унций или 500 грамм

                        Функция get_offset();

                        • Назначение: запрос значения установленного веса тары (в унциях);
                        • Синтаксис: get_offset();
                        • Параметры: нет
                        • Возвращаемые значения: значение веса тары;
                        • Примечание:
                          • Для перевода веса из унций в граммы, необходимо полученное значение умножить на 0.035274;
                        • Пример:
                          scale.get_offset();    // Запрос веса тары

                          Функция power_down();

                          • Назначение: перевод модуля в спящий режим;
                          • Синтаксис: power_down();
                          • Параметры: нет
                          • Возвращаемые значения: нет;
                          • Примечание: нет;
                          • Пример:
                            scale.power_down();    // Перевод модуля в спящий режим

                            Функция power_up();

                            • Назначение: вывод модуля из спящего режима;
                            • Синтаксис: power_up();
                            • Параметры: нет
                            • Возвращаемые значения: нет;
                            • Примечание: нет;
                            • Пример:
                              scale.power_up();    // Вывод модуля из спящего режима

                              Применение:

                              • системы контроля и измерения веса;
                              • концевые датчики, системы;

                              Ссылки:




                              Обсуждение

                              Гарантии и возврат Используя сайт Вы соглашаетесь с условями
