Дисплей Nextion Discovery NX4832F035

Исходники изображение:

Используйте дисплей Nextion Discovery NX4832F035 для создания привлекательного интерфейса без затрат памяти управляющей платформы. Накидайте кнопки, регуляторы, картинки в наглядном редакторе, затем залейте прошивку на сенсорный экран и ваш визуальный интерфейс готов.

Общие сведения

Дисплеи Nextion — это не просто цветные сенсорные экраны, а полноценная универсальная система человеко-машинного интерфейса Human-Machine Interface, которая совместима с любой управляющей платформой: Arduino, Raspberry Pi, ESP-контроллерами и др.

На плате в HMI-дисплеях распаян собственный драйвер, который который отвечает за отрисовку графики, обработку сигналов с тачскрина и общение с внешними контроллерами по интерфейсу UART. Это даёт возможность не передавать массивные графические данные между экраном и управляющей платой, соответственно освобождая ценные ресурсы внешнего контроллера.

Примеры работы

Подробности и примеры работы смотрите в нашем руководстве по дисплеям Nextion.

Для настройки среды Nextion IDE конкретно под дисплей NX4832F035 используйте данные:

  • Семейство дисплея: Discovery
  • Модель дисплея: NX4832F035_011

Элементы платы

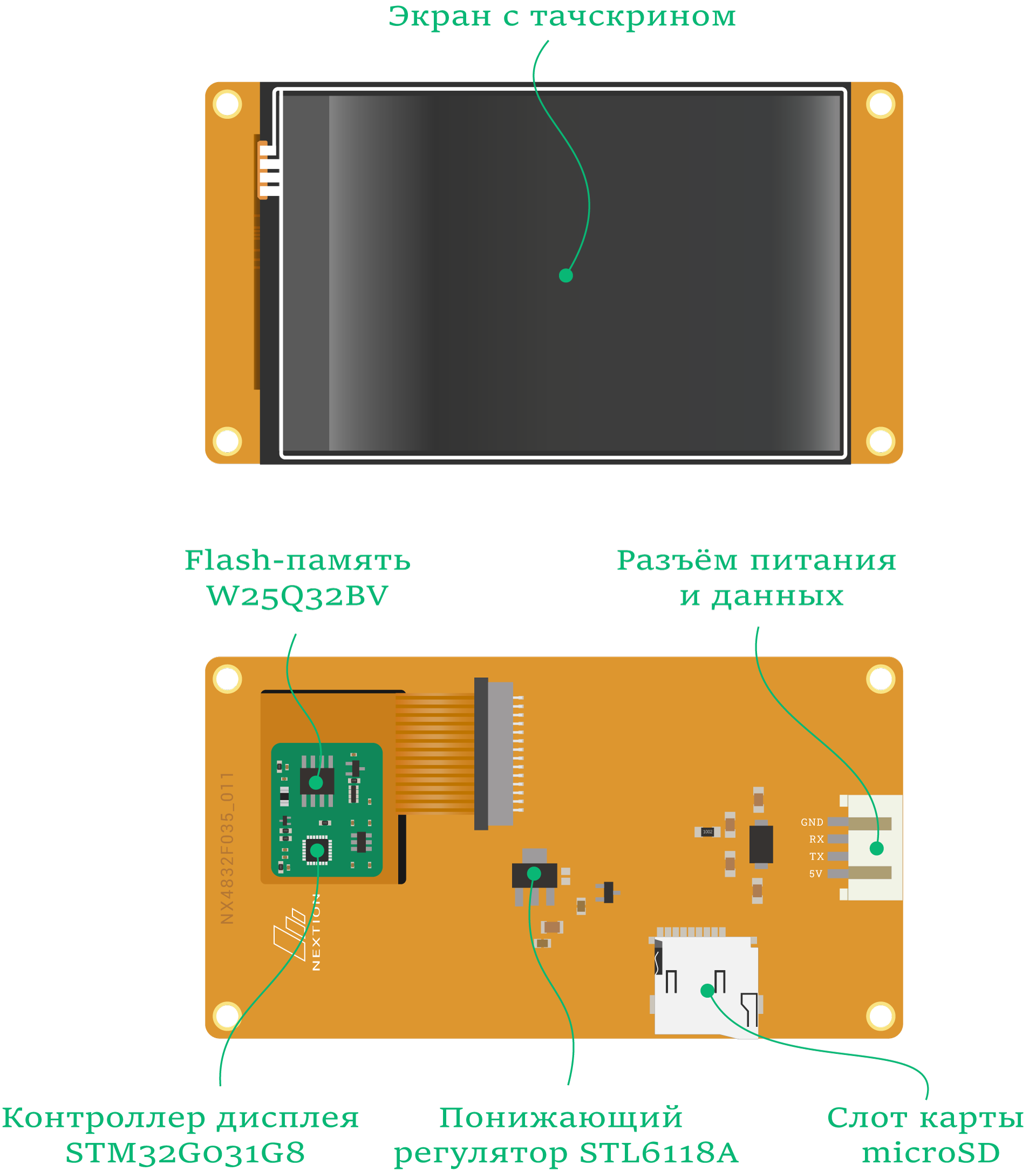

Display Nextion Discovery NX4832f035 Annotation

Экран с тачскрином

Nextion NX4832F035 выполнен на матрице TFT TN с диагональю 3,5 дюйма, разрешением 480×320 пикселей и отображает 65536 цветов. Сверху на матрице расположена резистивная сенсорная панель.

Дисплей подключен к драйверу, который управляет матрицей экрана и сенсорной панелью.

Драйвер дисплея STM32G031G8

Драйвер дисплея выполняет следующие функции:

  • Отрисовывает всю графику на экране.
  • Обрабатывает сигналы с тачскрина.
  • Общается с внешними управляющими платами по интерфейсу UART.

Драйвером дисплея и тачскрина выступает контроллер STM32G031G8 с вычислительным ядром ARM Cortex-M0. Процессор работает на частоте 64 МГц и обладает внутренней RAM-памятью объёмом 3,5 КБ. Микроконтроллер также использует внешнюю Flash-память, которая распаяна на микросхемой.

Flash-память W25Q32BV

Flash-память на чипе W25Q32BV объёмом 4 МБ служит для хранения пользовательской программы, шрифтов, картинок и других медиафайлов.

Понижающий регулятор STL6118A

Понижающий преобразователь напряжения STL6118A обеспечивает питание драйвера дисплея и другой логики на плате. Входное напряжение поступает от контакта 5V разъёма питания и данных. Выходное напряжение регулятора — 3,3 В с максимальным выходным током 300 мА.

Разъём питания и данных

Разъём JST PH-4 используется для подключения дисплея к управляющей плате и питанию.

Контакт Функция Подключение
GND Земля Подключите к общей земле.
RXD Линия приёмки данных интерфейса UART Подключите к пину TX микроконтроллера.
TXD Линия отправки данных интерфейса UART Подключите к пину RX микроконтроллера.
+5V Питание Подключите к питанию 5 вольт

Особенности коммуникации смотрите в нашем руководстве по дисплеям Nextion.

Слот карты microSD

Слот предназначен для быстрой установки прошивки с карты памяти microSD. Процесс прошивки описан в руководстве по дисплеям Nextion.

Габаритный чертёж

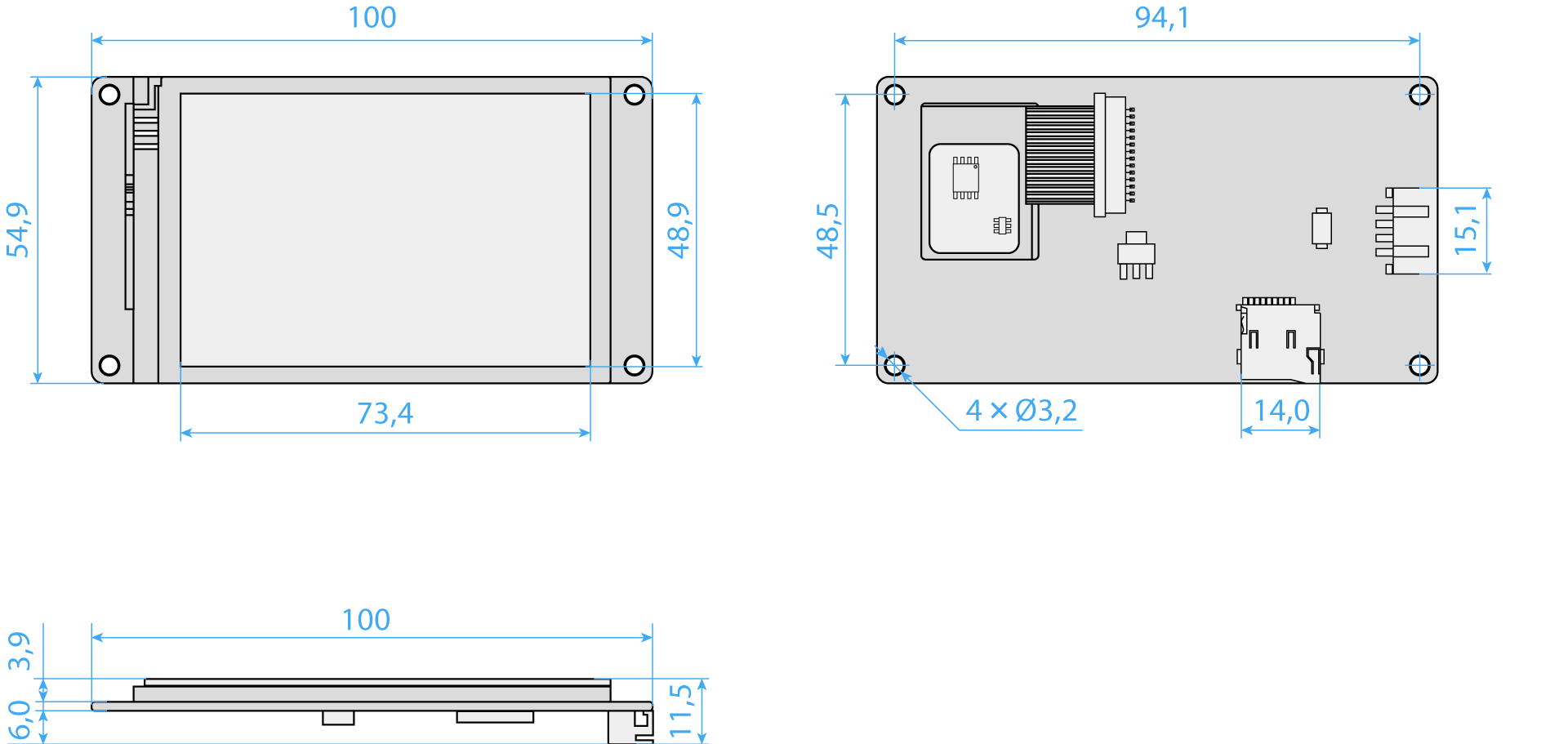

Display Nextion Discovery NX4832f035 Dimensions

Комплектация

  • 1× Дисплейный модуль
  • 1× Четырёхпроводной шлейф
  • 1× Адаптер для питания по USB

Характеристики

  • Модель: Nextion Discovery NX4832F035
  • Дисплей:
    • Диагональ: 3,5 дюйма
    • Разрешение: 480×320
    • Матрица: TFT TN
    • Количество цветов: 65536
    • Подсветка: светодиодная
    • Яркость: до 300 кд/м²
    • Тачскрин: резистивный
  • Драйвер дисплея:
    • Чип: STM32G031G8
    • Ядро: ARM Cortex-M0
    • Частота: 64 МГц
    • RAM-память: 3,5 КБ
    • Внешняя Flash-память: 4 МБ
  • Интерфейсы:
    • Аппаратный интерфейс: JST PH-4
    • Программный интерфейс: UART
    • Поддержка microSD: до 32 ГБ
  • Питание:
    • Входное напряжение питания: 5 В
    • Напряжение логических уровней: 3,3–5 В
    • Потребляемый ток при 100% яркости: до 120 мА
    • Потребляемый ток в режиме сна: 15 мА
  • Габариты:
    • Размер видимой области дисплея: 73,4×48,9 мм
    • Размер дисплея: 85,5×42,7 мм
    • Размер платы: 105×54,9×11,5 мм

Ресурсы




Обсуждение
