Используйте дисплей Nextion Discovery NX3224F028 для создания привлекательного интерфейса без затрат памяти управляющей платформы. Накидайте кнопки, регуляторы, картинки в наглядном редакторе, затем залейте прошивку на сенсорный экран и ваш визуальный интерфейс готов.
Общие сведения
Дисплеи Nextion — это не просто цветные сенсорные экраны, а полноценная универсальная система человеко-машинного интерфейса Human-Machine Interface, которая совместима с любой управляющей платформой: Arduino, Raspberry Pi, ESP-контроллерами и др.
На плате в HMI-дисплеях распаян собственный драйвер, который который отвечает за отрисовку графики, обработку сигналов с тачскрина и общение с внешними контроллерами по интерфейсу UART. Это даёт возможность не передавать массивные графические данные между экраном и управляющей платой, соответственно освобождая ценные ресурсы внешнего контроллера.
Примеры работы
Подробности и примеры работы смотрите в нашем руководстве по дисплеям Nextion.
Для настройки среды Nextion IDE конкретно под дисплей NX3224F028 используйте данные:
- Семейство дисплея: Discovery
- Модель дисплея: NX3224F028_011

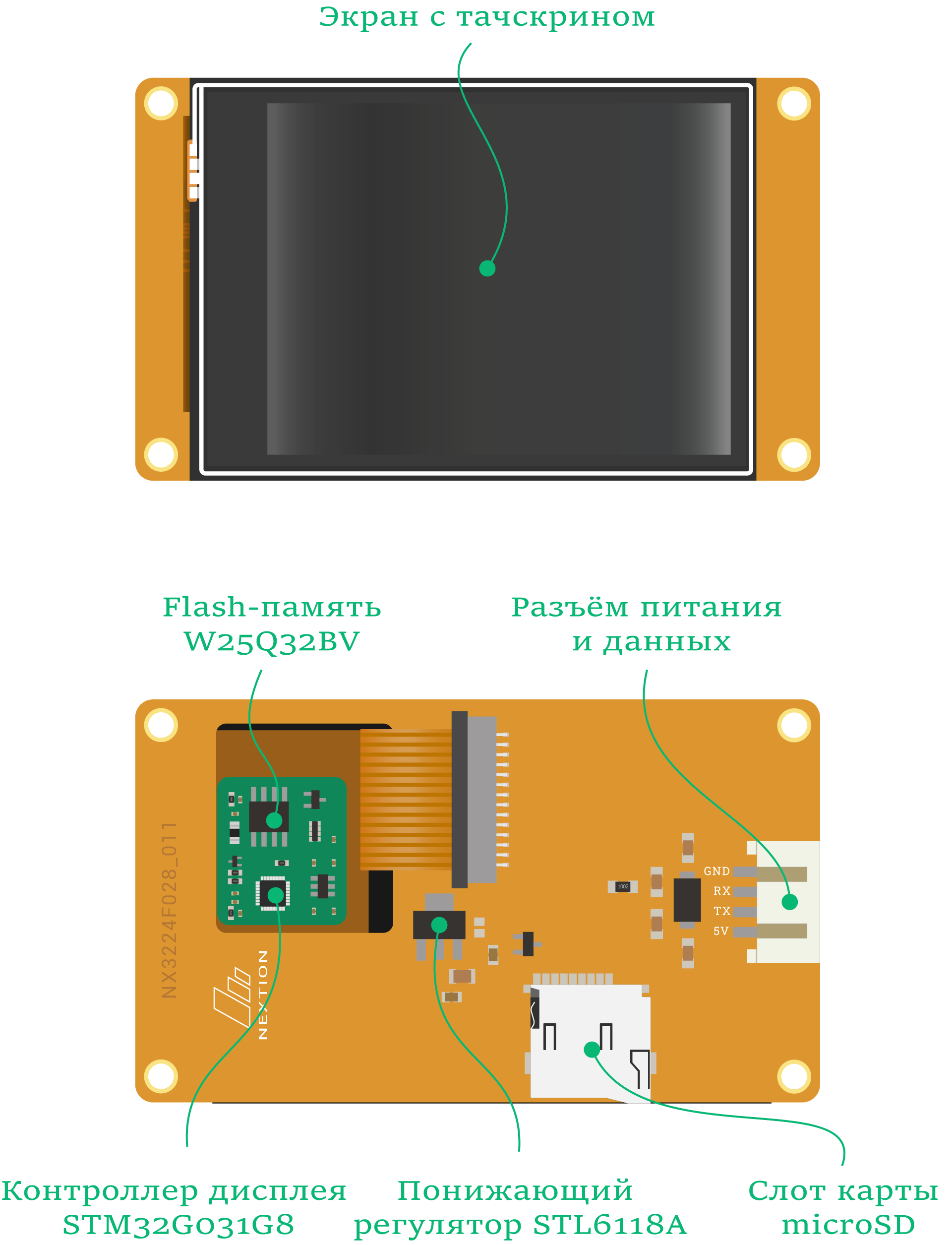

Элементы платы
Экран с тачскрином
Nextion NX3224F028 выполнен на матрице TFT TN с диагональю 2,8 дюйма, разрешением 320×240 пикселей и отображает 65536 цветов. Сверху на матрице расположена резистивная сенсорная панель.
Дисплей подключен к драйверу, который управляет матрицей экрана и сенсорной панелью.
Драйвер дисплея STM32G031G8
Драйвер дисплея выполняет следующие функции:
- Отрисовывает всю графику на экране.
- Обрабатывает сигналы с тачскрина.
- Общается с внешними управляющими платами по интерфейсу UART.
Драйвером дисплея и тачскрина выступает контроллер STM32G031G8 с вычислительным ядром ARM Cortex-M0. Процессор работает на частоте 64 МГц и обладает внутренней RAM-памятью объёмом 3,5 КБ. Микроконтроллер также использует внешнюю Flash-память, которая распаяна на микросхемой.
Flash-память W25Q32BV
Flash-память на чипе W25Q32BV объёмом 4 МБ служит для хранения пользовательской программы, шрифтов, картинок и других медиафайлов.
Понижающий регулятор STL6118A
Понижающий преобразователь напряжения STL6118A обеспечивает питание драйвера дисплея и другой логики на плате. Входное напряжение поступает от контакта 5V разъёма питания и данных. Выходное напряжение регулятора — 3,3 В с максимальным выходным током 300 мА.
Разъём питания и данных
Разъём JST PH-4 используется для подключения дисплея к управляющей плате и питанию.
| Контакт | Функция | Подключение |
|---|---|---|
| GND | Земля | Подключите к общей земле. |
| RXD | Линия приёмки данных интерфейса UART | Подключите к пину TX микроконтроллера. |
| TXD | Линия отправки данных интерфейса UART | Подключите к пину RX микроконтроллера. |
| +5V | Питание | Подключите к питанию 5 вольт |
Особенности коммуникации смотрите в нашем руководстве по дисплеям Nextion.
Слот карты microSD
Слот предназначен для быстрой установки прошивки с карты памяти microSD. Процесс прошивки описан в руководстве по дисплеям Nextion.

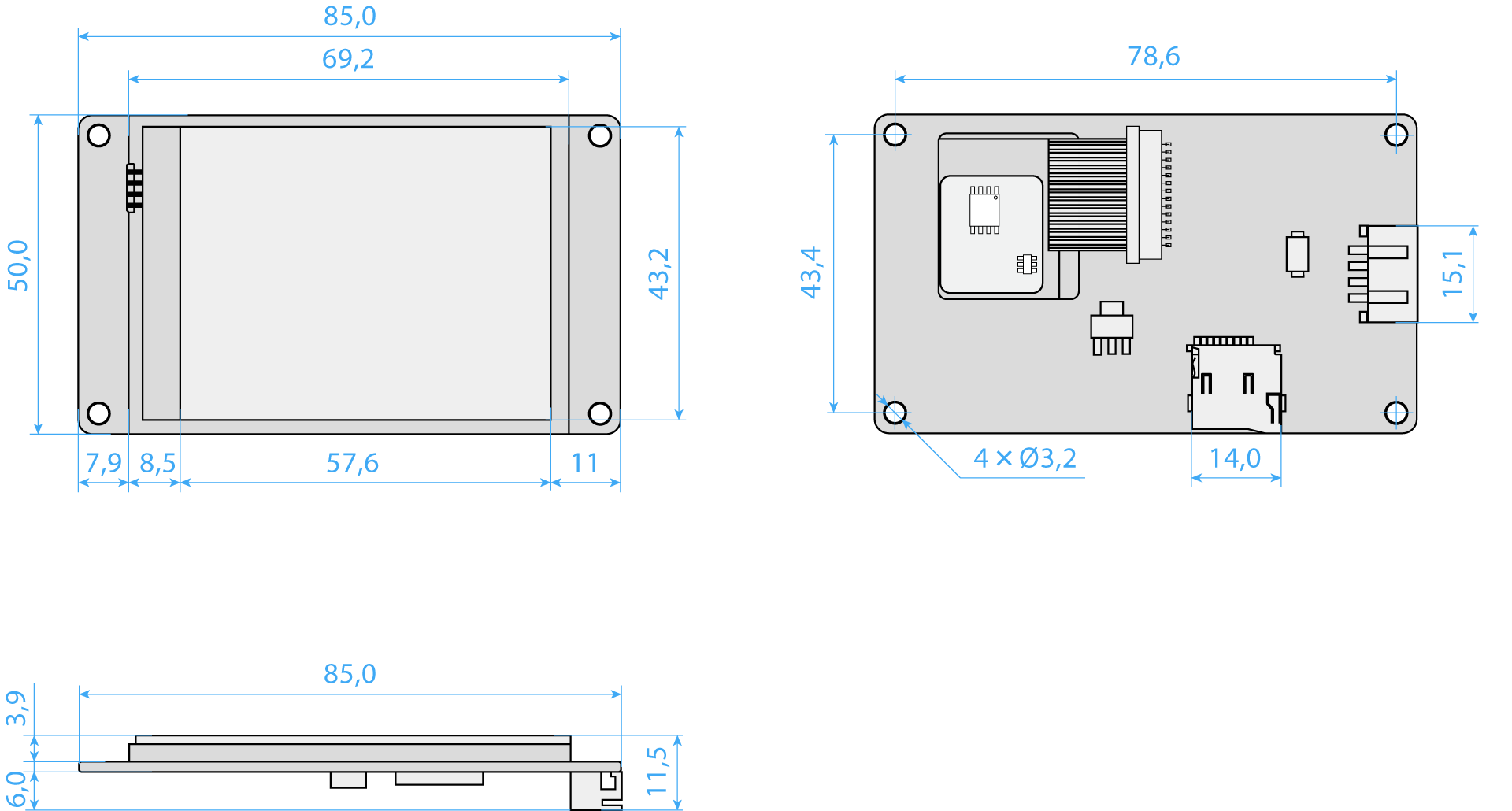

Габаритный чертёж
Характеристики
- Модель: Nextion Discovery NX3224F028
-
Дисплей:
- Диагональ: 2,8 дюйма
- Разрешение: 320×240
- Матрица: TFT TN
- Количество цветов: 65536
- Подсветка: светодиодная
- Яркость: до 300 кд/м²
- Тачскрин: резистивный
-
Драйвер дисплея:
- Чип: STM32G031G8
- Ядро: ARM Cortex-M0
- Частота: 64 МГц
- RAM-память: 3,5 КБ
- Внешняя Flash-память: 4 МБ
-
Интерфейсы:
- Аппаратный интерфейс: JST PH-4
- Программный интерфейс: UART
- Поддержка microSD: до 32 ГБ
-
Питание:
- Входное напряжение питания: 5 В
- Напряжение логических уровней: 3,3–5 В
- Потребляемый ток при 100% яркости: до 105 мА
- Потребляемый ток в режиме сна: 15 мА
-
Габариты:
- Размер видимой области дисплея: 57,6×43,2 мм
- Размер дисплея: 69,2×50 мм
- Размер платы: 85×50×11,5 мм
