Датчик освещённости (Trema-модуль)

Общие сведения:

Trema-модуль Датчик освещённости - аналоговый датчик, который позволит вам контролировать уровень освещенности.

Исполнен в линейке Trema-модулей, благодаря этому вам не придется ничего паять и собирать на макетной плате.

Видео:

Спецификация:

Все модули линейки "Trema" выполнены в одном формате

Подключение:

В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield.

Датчик подключается к любому из аналоговых входов.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

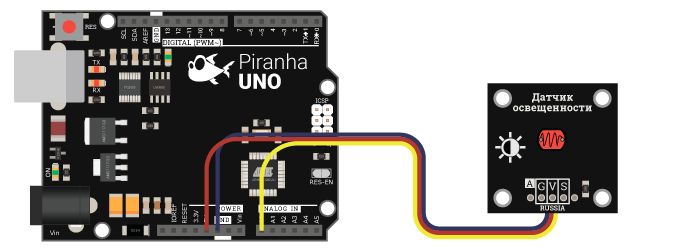

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

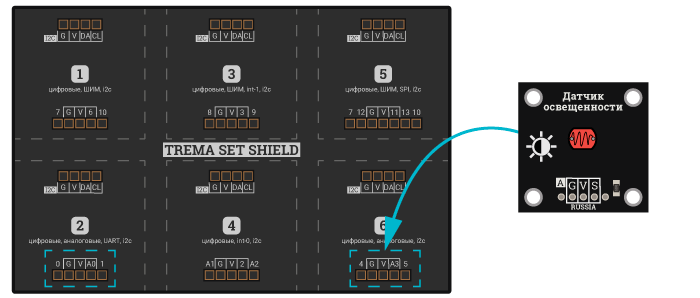

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из аналоговых входов Trema Set Shield.

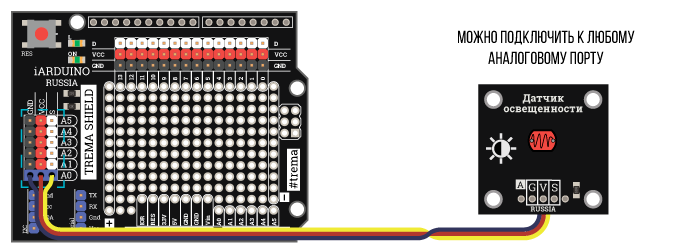

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Работа с модулем:

Значения, полученные с модуля, можно разделить на следующие интервалы:

  • 0 — 200, яркое дневное освещение
  • 200 — 500, приглушенный свет
  • 500 — 800, сумерки
  • 800 — 1023, темнота

Примеры:

Вывод данных с датчика в монитор последовательного порта:

uint16_t    LUM_result;                               // объявляем переменную для хранения результата опроса датчика освещённости
uint8_t     PIN_illumination = A0;                    // номер аналогового вывода к которому подключён освещенности

void setup() {
  Serial.begin(9600);                                 // инициируем передачу данных в монитор последовательного порта на скорости 9600 бит/сек
  }
void loop() {
  LUM_result = 1024 - analogRead(PIN_illumination);   // опрашиваем датчик освещённости
  Serial.print("Illumination = ");                    // выводим текст
  Serial.println(LUM_result);                         // выводим значение освещённости
}

Применение:

  • сигнализация;
  • системы автоматического освещения, срабатывания по уровню освещённости;
  • метеостанции;
