Датчики газа серия MQ (Trema-модуль v2.0)

Общие сведения:

Trema-модуль датчик газа MQ-2 и MQ-135 - способны определять концентрацию широкого спектра газов в воздухе (природные газы, углекислый и угарный газ, углеводороды, дым, пары спирта и бензина).

Trema-модуль датчик газа MQ-3 - способен определять концентрацию паров спирта в воздухе.

Trema-модуль датчик газа MQ-6 - способен определять концентрацию углеводородных газов в воздухе.

Модули построены на базе полупроводникового газоанализатора. Датчики отличаются повышенной чувствительностью и быстрой реакцией на увеличение концентрации детектируемых газов. Нагревательный элемент датчиков нагревает газочувствительную полупроводниковую плёнку, которая в нагретом состоянии, вступает в химические реакции с детектируемыми газами и способна менять своё электрическое сопротивление пропорционально концентрации этих газов в окружающем воздухе.

Видео:

Спецификация:

  • Входное напряжение питания: 5 В (постоянного тока)
  • Потребляемый ток: 130 ... 140 мА (в активном режиме)
  • Потребляемый ток: 0,5 ... 0,8 мА (в режиме энергосбережения)
  • Сигнал на выходе: от 1,2 В ±0.5 до Vcc-4% (зависит от концентрации измеряемых газов)
  • Рабочая температура: 0 ... +50 °C
  • Габариты: 30x30 мм

Все модули линейки "Trema" выполнены в одном формате

Подключение:

В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield.

  • Аналоговый выход модуля «S» (Signal) - подключается к любому аналоговому входу Arduino и предназначен для снятия показаний модуля.
  • Цифровой вход модуля «EN» (Enable) - подключается к любому выходу Arduino и предназначен для управления режимами работы модуля («1» - активный режим, «0» - режим энергосбережения).
  • Если вход «EN» оставить неподключённым, то модуль будет находиться в активном режиме пока есть питание.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

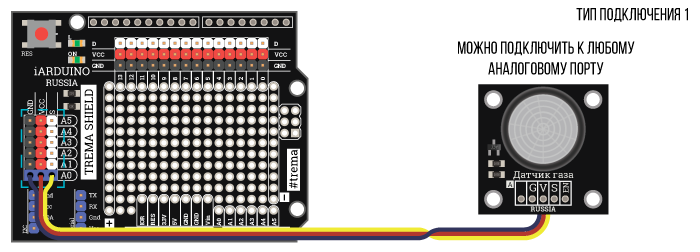

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

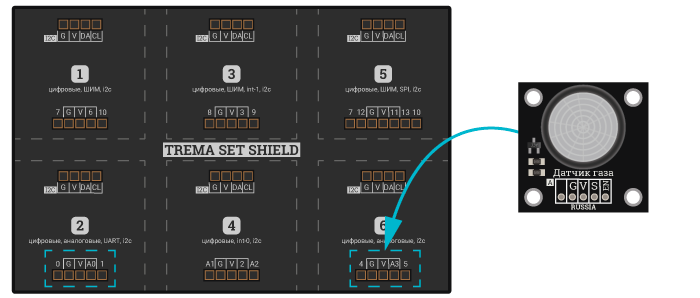

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из аналоговых входов Trema Set Shield.

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Питание:

Входное напряжение питания 5 В постоянного тока, подаётся на выводы «V» (Vcc) и «G» (GND) модуля.

    Подробнее о модуле:

    Уровень напряжения на аналоговом выходе «S» (Signal) прямо пропорционален концентрации детектируемых газов. Цифровой вход «EN» (Enable) можно не использовать - тогда модуль будет работать постоянно.

    Если подключить вход модуля «EN» к любому выходу Arduino, то модулем можно управлять: логическая «1» подключит нагревательный элемент датчика к шине питания и модуль будет регистрировать концентрацию газов, логический «0» отключит нагревательный элемент и модуль перейдёт в режим энергосбережения.

    Примеры:

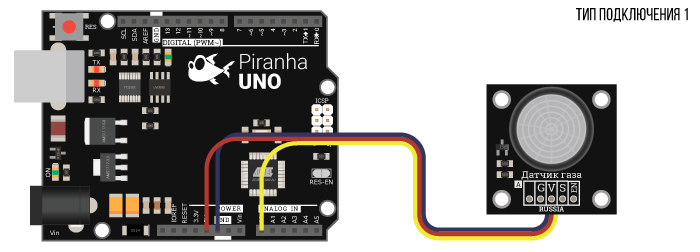

    Пример для Типа подключения 1:

    int8_t gasPin = A0;                       // Определяем номер вывода, к которому подключен модуль

    void setup() {
      Serial.begin(9600);                     // Инициируем передачу данных на скорости 9600 бит/сек
      pinMode(gasPin, INPUT);                 // назначаем вывод, к которому подключен датчик, работать в режиме входа
    }
    void loop() {
      Serial.print("Gas volume: ");           // выводим текст в монитор порта
      Serial.println(analogRead(gasPin));     // выводим значение с датчика
      delay(1000);                            // ждём секунду
    }

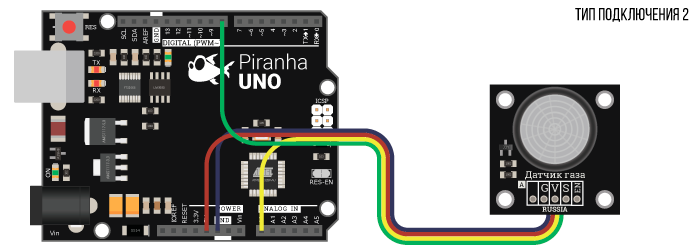

    Пример для Типа подключения 2:

    int8_t gasPin = A0;                       // Определяем номер вывода, к которому подключен модуль
    int8_t gasPwr = 8;                        // Определяем номер вывода, к которому подключено управление нагревателя модуля
    void setup() {
      Serial.begin(9600);                     // Инициируем передачу данных на скорости 9600 бит/сек
      pinMode(gasPin, INPUT);                 // назначаем вывод, к которому подключен датчик, работать в режиме входа
    }

    void loop() {
      if (analogRead(gasPin) < 550) {         // если значение с датчика ниже порога, то
        digitalWrite(gasPwr, LOW);            // выключаем питание с нагревателя и
        Serial.println("GasPwr OFF");         // выводим текст в монитор порта
      } else {                                // если значение с датчика выше порога, то
        digitalWrite(gasPwr, HIGH);           // включаем питание нагревателя,
        Serial.print("Gas volume: ");         // выводим текст в монитор порта
        Serial.println(analogRead(gasPin));   // выводим значение с датчика
      }
      delay(1000);                            // ждём секунду
    }

    Применение:

    • Анализатор воздуха;
    • Алкотестеры;
